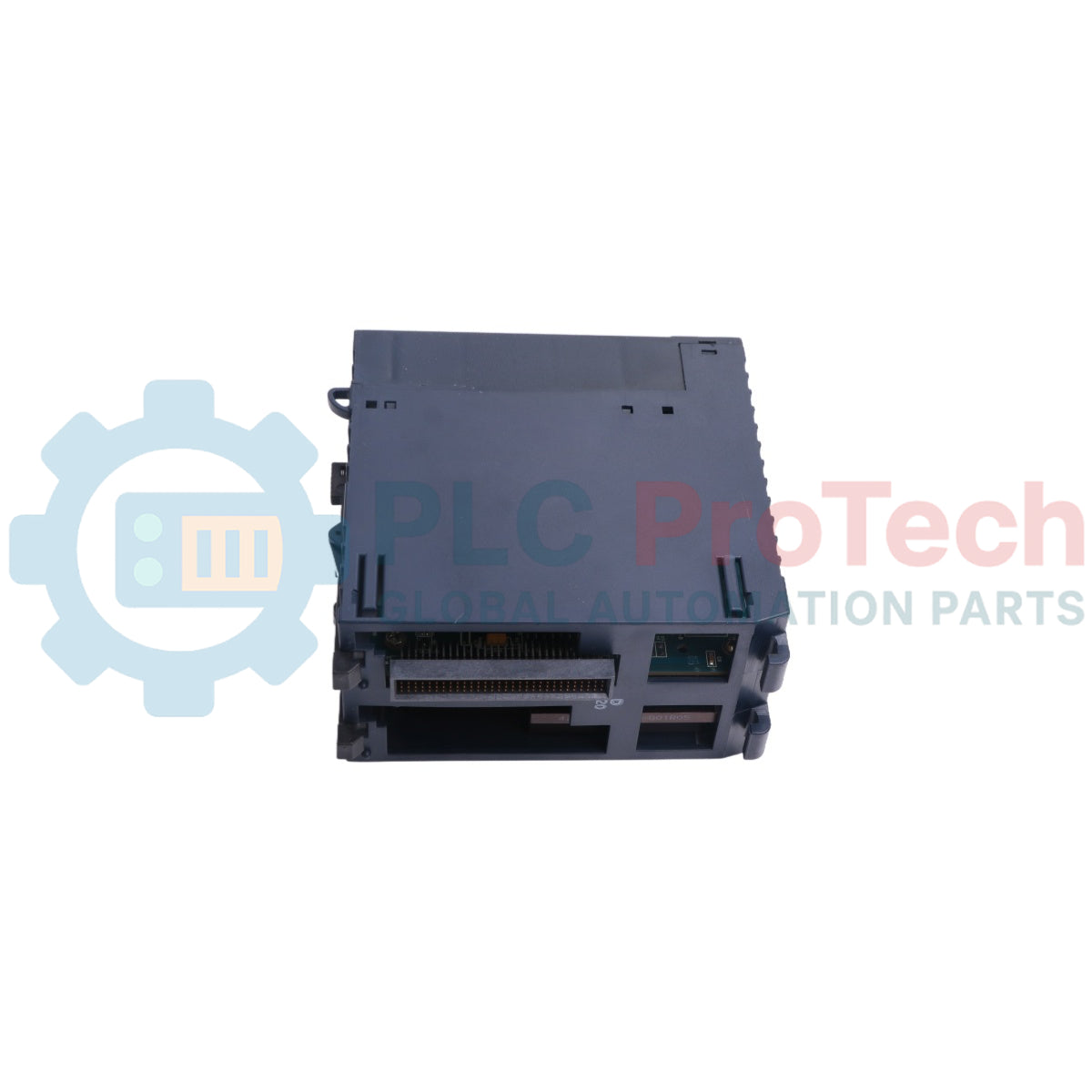

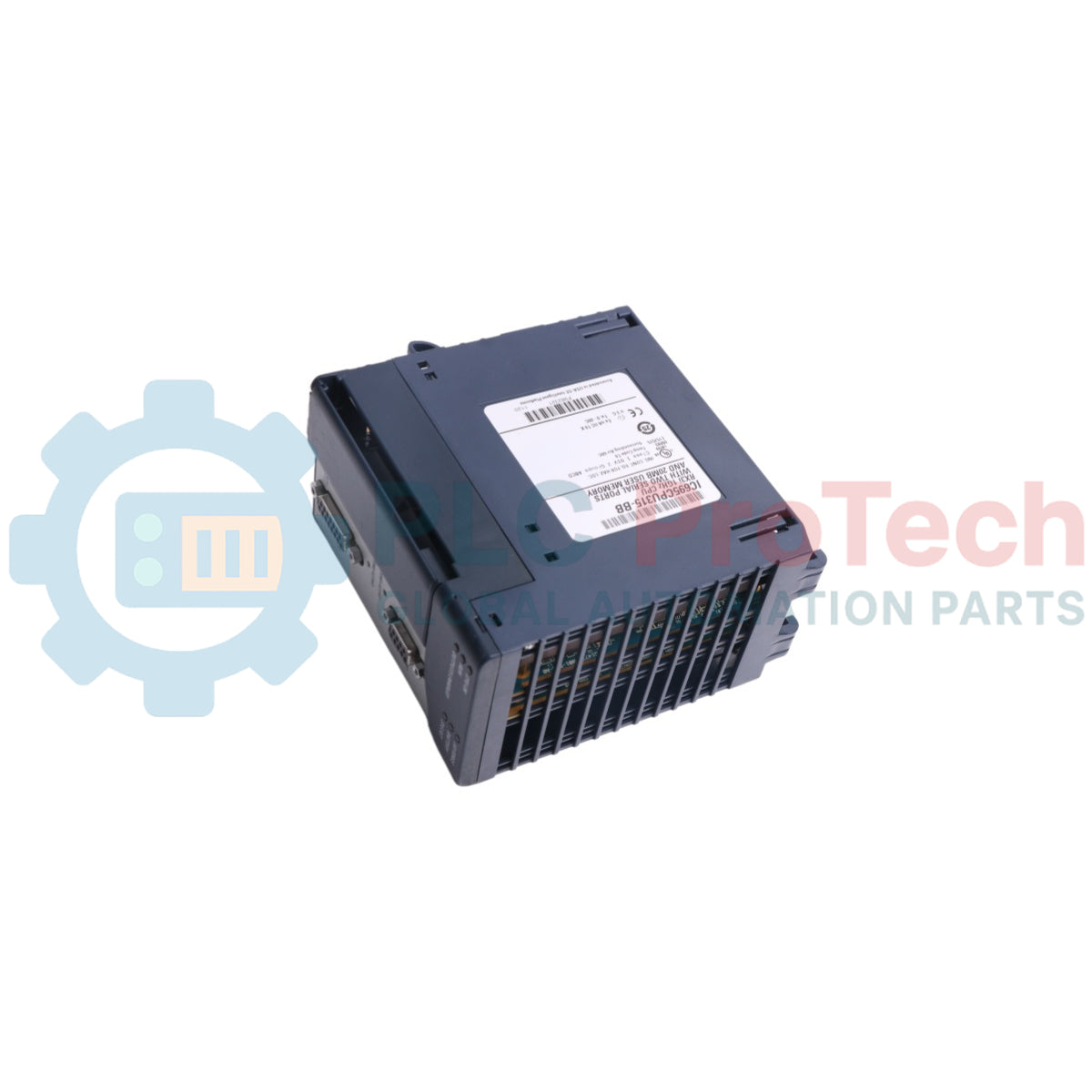

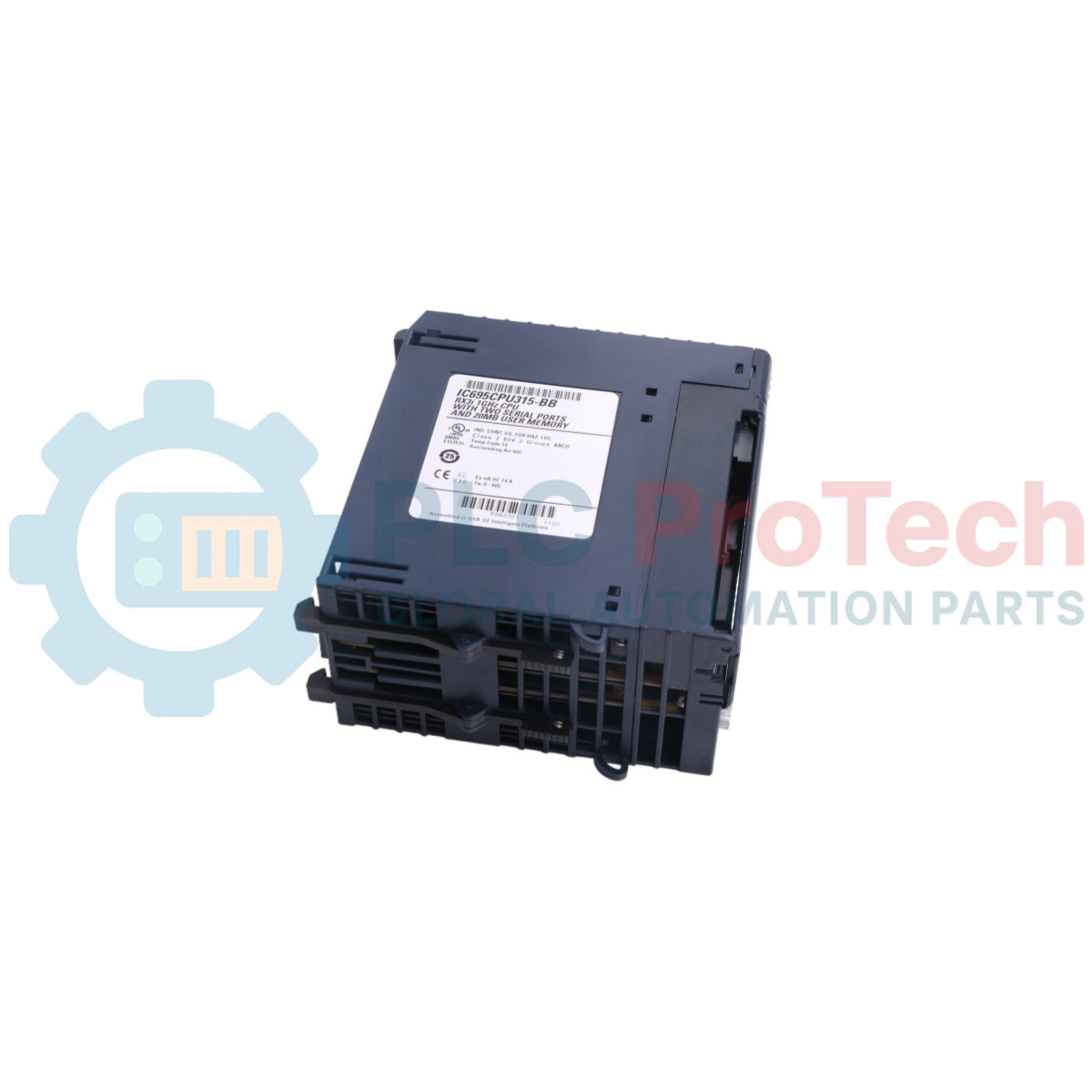

Unità di elaborazione centrale GE Fanuc PACSystems RX3i IC695CPU315-BB

Panoramica del prodotto

L' IC695CPU315-BB è un'unità centrale di elaborazione ad alte prestazioni progettata da GE Fanuc per la serie di controllori avanzati PACSystems RX3i . Grazie a un processore Intel Celeron M integrato da 1 GHz, questo motore di calcolo esegue un controllo deterministico dell'automazione in tempo reale su logiche di produzione complesse, linee di assemblaggio robotizzate e sistemi di movimentazione delle materie prime. Gli ambienti di processo continuo critici, tra cui impianti di assemblaggio automobilistico ad alto volume, sistemi municipali di trattamento delle acque e operazioni minerarie su larga scala, si affidano all' IC695CPU315-BB per elaborare applicazioni dense e multilivello con precisione inferiore al millisecondo.

Una caratteristica distintiva di questa piattaforma di controllo è la sua innovativa architettura del backplane a doppio bus, che integra un bus PCI ad alta velocità per il rapido trasferimento dei dati I/O avanzati e un bus seriale per la migrazione e il riutilizzo senza interruzioni dei moduli I/O legacy della Serie 90-30. Dotata di 20 Mbyte di RAM utente con batteria tampone e di 20 Mbyte di memoria flash non volatile, questa specifica configurazione hardware -BB include una disposizione dei componenti migliorata che aumenta notevolmente l'immunità al rumore ad alta frequenza durante l'accensione dalle sequenze flash, riducendo al minimo i tempi di inattività non programmati dell'impianto.

Core di elaborazione avanzato e comunicazione di rete

La struttura, i protocolli di interfaccia distribuiti e la logica firmware avanzata dell' IC695CPU315-BB mantengono un coordinamento stabile del controllo su reti di automazione estese:

• Esecuzione di programmi multilinguaggio: Supporta completamente configurazioni di programmazione miste in Diagramma Ladder (LD), Testo strutturato (ST), Diagramma a blocchi funzionali (FBD) e blocchi C nativi altamente ottimizzati.

• Allocazione delle variabili simboliche: Utilizza variabili simboliche flessibili che occupano automaticamente qualsiasi porzione disponibile del pool di memoria utente, eliminando i vincoli della rigida mappatura manuale dei registri di memoria.

• Migrazione dei sistemi legacy: Si installa direttamente nel backplane universale RX3i, consentendo al processore di controllare strutturalmente i rack di espansione legacy Series 90-30 per preservare gli investimenti nelle infrastrutture esistenti.

• Infrastruttura di comunicazione seriale doppia: Dispone di una porta RS-232 integrata e di una porta RS-485 che supportano i protocolli Modbus RTU Slave, SNP Slave e I/O seriale per collegamenti locali fluidi con HMI e sistemi di configurazione.

• Instradamento pass-through HART: Funziona insieme ai moduli analogici RX3i compatibili per trasferire la diagnostica essenziale degli strumenti HART di campo direttamente attraverso la CPU al software di gestione degli asset di livello superiore.

Standard delle prestazioni tecniche e limiti operativi

FAQ sul funzionamento e la manutenzione del processore

Quale problema specifico riscontrato sul campo risolve l'aggiornamento del design hardware -BB rispetto alla versione precedente -AA?

La revisione -BB introduce un aggiornamento hardware critico che migliora significativamente l'immunità ai disturbi del modulo CPU. Nelle configurazioni precedenti esposte a forti interferenze elettromagnetiche di stabilimento, il processore poteva subire occasionali anomalie di temporizzazione all'avvio e durante il caricamento diretto delle configurazioni hardware e della logica dalla memoria flash non volatile.

È possibile sostituire a caldo il modulo IC695CPU315-BB mentre il rack è attivo?

No. La piattaforma hardware PACSystems RX3i non supporta la sostituzione a caldo delle unità di elaborazione centrali o dei moduli di alimentazione principali. Per evitare danni permanenti dovuti alla formazione di tracce elettriche lungo le connessioni PCI ad alta velocità del backplane, tutta l'alimentazione del sistema al rack deve essere completamente isolata prima di inserire o rimuovere la scheda del processore.

Quale versione del software è necessaria per configurare e monitorare questa versione hardware della CPU?

Per gestire questa revisione hardware è necessaria Proficy Machine Edition (PME) versione 8.50 SIM 2 o successiva. Se l'implementazione nello stabilimento richiede la configurazione estesa dei dispositivi PROFINET utilizzando numeri di sottoslot ampliati, la stazione di programmazione deve essere aggiornata a PME versione 8.60 SIM 8 o successiva.

Guida all'ingegneria sul campo e all'installazione

• Requisiti dell'involucro e conformità alla sicurezza delle aree pericolose:

  L'IC695CPU315-BB è classificato come dispositivo di tipo aperto contenente tracce elettriche sotto tensione e deve essere alloggiato in un involucro protettivo definitivo. Come minimo, l'armadio deve garantire una protezione IP20 o NEMA/UL Type 1, per bloccare i detriti esterni e mantenere almeno un ambiente con grado di inquinamento 2. Per atmosfere pericolose ATEX Zona 2, l'unità deve essere chiusa in un involucro certificato EN60079-15 con grado di protezione IP54 o superiore, la cui apertura richieda utensili di manutenzione speciali.

• Procedure di installazione del pacco batteria ausiliario:

  Quando si sostituisce una batteria scaduta o si aggiunge un pacco batteria ausiliario (come IC693ACC302 o IC695ACC302) a uno slot vuoto del rack, il collegamento meccanico deve essere effettuato mentre la CPU è alimentata. Se la batteria viene collegata mentre l'alimentazione del sistema è isolata, la CPU potrebbe non riuscire a cancellare le proprie routine interne di avvio. Se si verifica un blocco all'avvio, scollegare la batteria, spegnere e riaccendere la CPU senza batteria, quindi reinserire il connettore della batteria mentre il backplane è alimentato.

• Impedenza iniziale e contesa di rete della porta COM 2 RS-485:

  Durante l'accensione iniziale del sistema, la porta COM 2 RS-485 si attiva con il trasmettitore interno abilitato. La porta passa allo stato ad alta impedenza solo dopo che si accende il LED "CPU OK" sul pannello frontale. Se questa porta seriale è collegata a una rete multi-drop a 2 fili (Wired-OR) insieme ad altri dispositivi attivi, questa breve finestra durante l'accensione può causare una contesa dei dati. Assicurarsi che i nodi adiacenti siano programmati per gestire brevi interruzioni della comunicazione durante i cicli di alimentazione dell'armadio.
