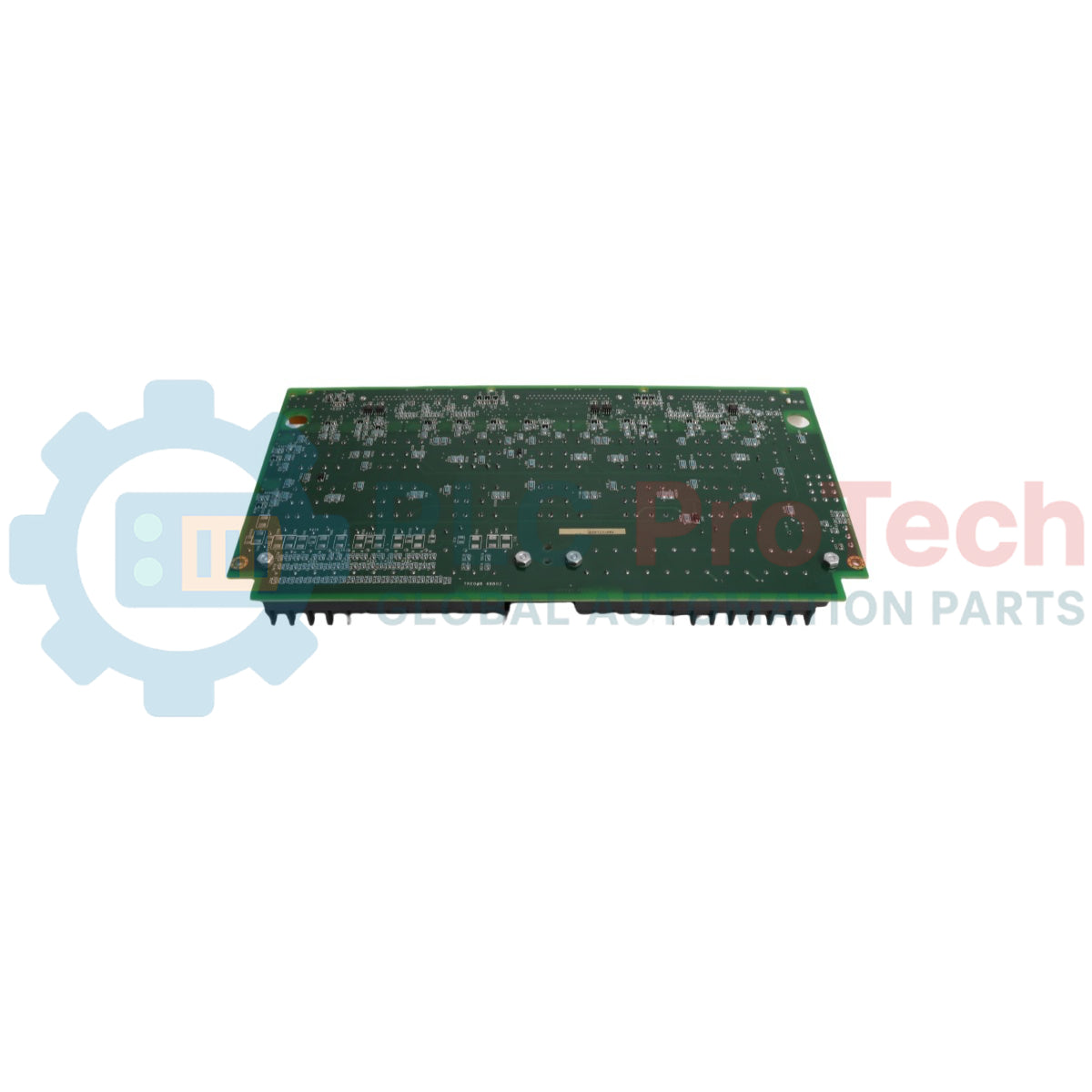

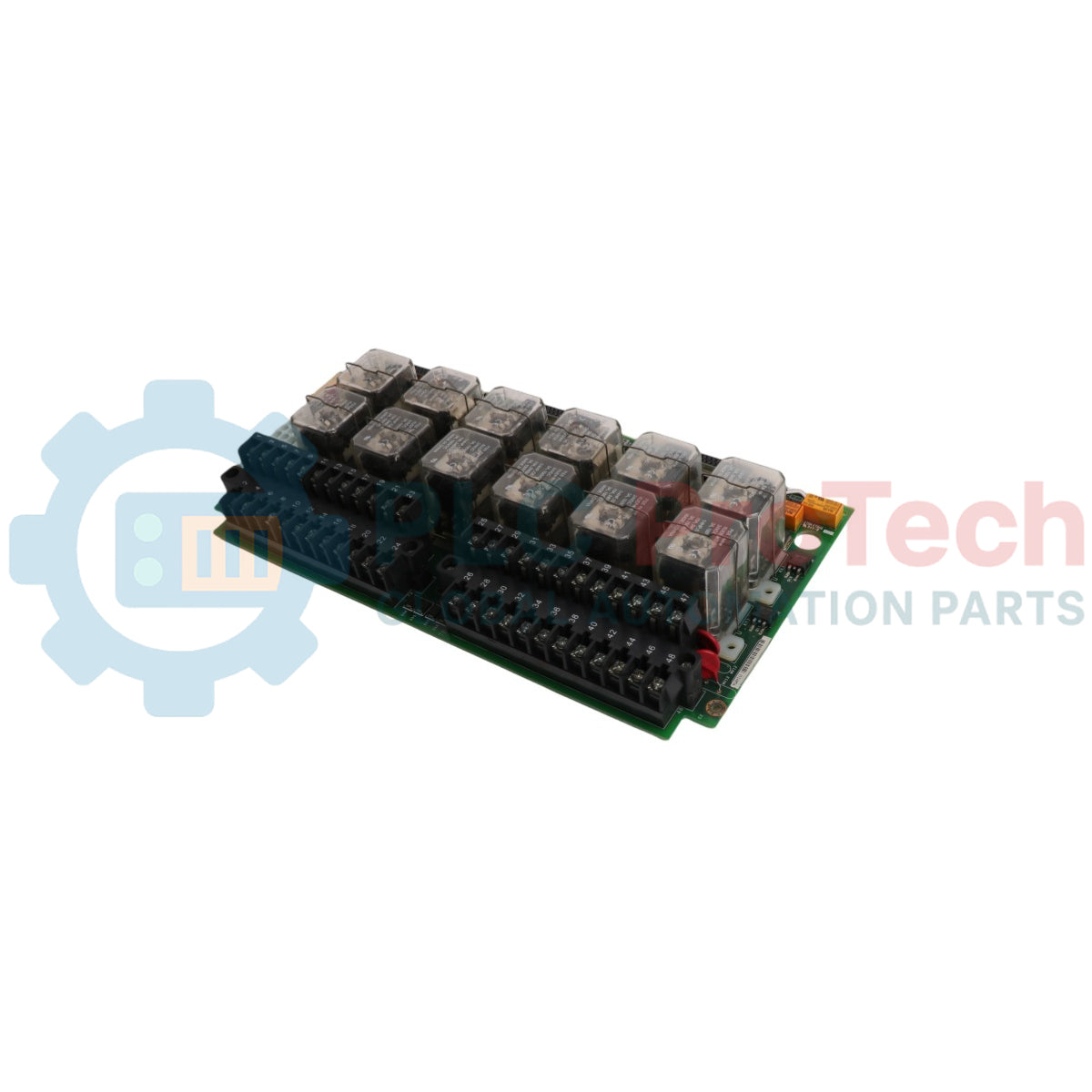

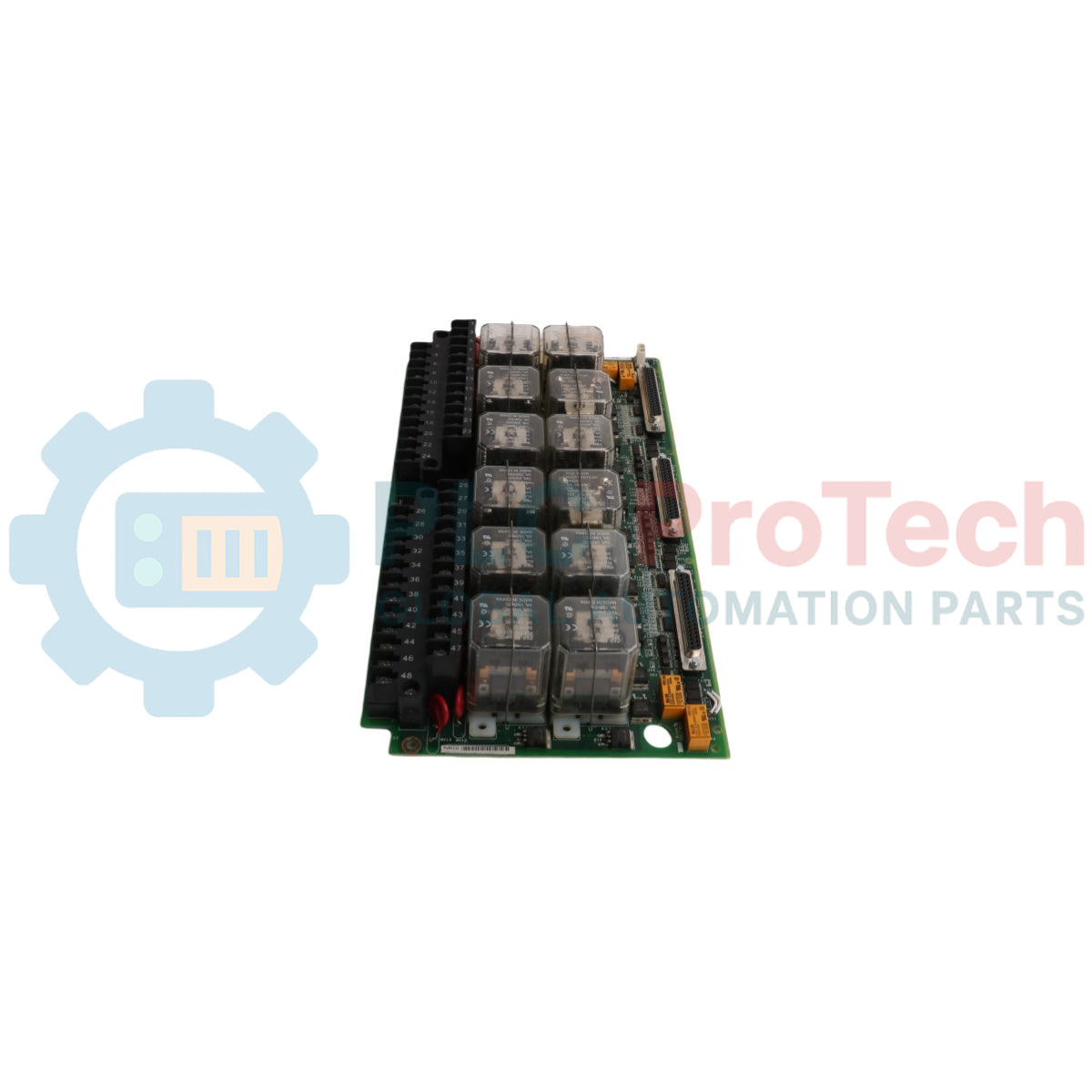

Scheda terminale di emergenza turbina GE IS200TREGH1B | Modulo TREG Mark VI

Panoramica del prodotto

IS200TREGH1B funge da scheda terminale primaria per l'emergenza della turbina (TREG) all'interno del sistema di controllo GE Mark VI Speedtronic. Questa scheda costituisce l'interfaccia hardware critica per la catena di sgancio di emergenza della turbina, gestendo l'interfaccia tra la logica di controllo e i solenoidi di sgancio fisici (ETM). IS200TREGH1B integra gli ingressi dei pulsanti di arresto di emergenza, dei moduli di protezione contro la sovravelocità e dei sistemi antincendio. Progettata per la massima affidabilità, fornisce il meccanismo fisico di "votazione" per i segnali di sgancio provenienti dai nuclei di protezione <R>, <S> e <T>. Garantendo che un comando di sgancio valido provochi l'interruzione immediata dell'alimentazione di combustibile, questa scheda funge da ultima linea di difesa contro la sovravelocità della turbina e i guasti meccanici catastrofici.

Principali vantaggi tecnici

Logica di votazione basata sull'hardware

La scheda TREG utilizza una matrice di relè esclusiva che esegue una votazione hardware 2 su 3 (2oo3). Ciò garantisce che, anche in caso di guasto o invio di un segnale errato da parte di un nucleo di controllo, gli altri due nuclei mantengano l'integrità del sistema di sicurezza. Questa architettura di votazione meccanica elimina le latenze dipendenti dal software, garantendo una risposta quasi istantanea durante le condizioni di emergenza.

Controllo triplo ridondante dei solenoidi

IS200TREGH1B supporta il controllo di un massimo di tre solenoidi di sgancio indipendenti. Ogni circuito del solenoide è isolato e monitorato, consentendo al sistema di eseguire test "on-line" delle singole valvole di sgancio senza arrestare la turbina. Questa funzionalità è essenziale per gli impianti che richiedono elevata disponibilità e rigorosa conformità alle norme di sicurezza.

Isolamento galvanico di sicurezza

La scheda presenta un isolamento ad alta tensione tra la catena di sgancio lato campo e l'elettronica di controllo a bassa tensione. Questa robusta separazione impedisce che i guasti a terra nel cablaggio esterno danneggino i processori di controllo Mark VI, garantendo che il sistema di sicurezza rimanga operativo anche durante gravi guasti elettrici nell'impianto.

Specifiche tecniche

Guida all'installazione e alla manutenzione

Integrità del cablaggio della catena di sgancio

Collegare i pulsanti di arresto di emergenza e i sensori di sgancio sul campo utilizzando cavi resistenti alle alte temperature e al fuoco. Assicurarsi che tutte le viti dei morsetti siano serrate a 0.5 Nm (4.4 in-lb). Poiché la scheda TREG gestisce una logica di sicurezza critica, non utilizzare mai "cavi ponticello" per bypassare ingressi di sgancio inutilizzati; configurare invece la logica nel software ToolboxST per mantenere un circuito supervisionato.

Test on-line dello sgancio (test a fasi)

IS200TREGH1B consente di eseguire test periodici dei solenoidi di sgancio mentre la turbina è sotto carico. Prima di avviare un test, verificare che il sistema idraulico sia stabile e che il segnale "Abilitazione test" sia attivo. Monitorare i LED di feedback sulla scheda TREG per confermare che il solenoide specifico sia stato diseccitato e rieccitato correttamente entro la finestra temporale consentita.

Ispezione del rivestimento protettivo

In ambienti costieri o ad alta umidità, durante le fermate annuali ispezionare il rivestimento protettivo della revisione H1B per individuare segni di "formazione di bolle" o sfogliatura. Rimuovere eventuali accumuli di polvere utilizzando aria secca a bassa pressione. La contaminazione dei contatti dei relè di votazione può causare un'elevata resistenza, provocando potenzialmente allarmi "Catena di sicurezza aperta".

Vantaggi ingegneristici

IS200TREGH1B è progettata per soddisfare i requisiti SIL (Livello di integrità della sicurezza) per la produzione di energia su scala industriale. La revisione H1B presenta uno smorzamento dei relè migliorato per resistere agli ambienti ad alta vibrazione tipici degli alloggiamenti delle turbine a vapore e a gas. Centralizzando tutte le funzioni di sgancio di emergenza su un'unica scheda dedicata, GE ha ridotto al minimo la complessità del sistema di interblocco di sicurezza, facilitando per i team di ingegneria l'esecuzione degli audit annuali di sicurezza obbligatori e dei test funzionali di verifica.

Domande frequenti tecniche

D1: Qual è la differenza tra la scheda TREG e la scheda TRLY?

R1: Sebbene entrambe le schede utilizzino relè, la TREG (IS200TREGH1B) è dedicata esclusivamente alla catena di sgancio di emergenza e al controllo dei solenoidi. La scheda TRLY viene utilizzata per le uscite dei relè ausiliari di uso generale che non richiedono lo stesso livello di logica di votazione 2oo3.

D2: IS200TREGH1B può gestire solenoidi di sgancio a 230V AC?

R2: No. La scheda TREG è progettata specificamente per circuiti di sgancio a 125V DC, lo standard per i sistemi di sicurezza GE Mark VI. Far passare corrente AC ad alta tensione attraverso i contatti TREG causerà un guasto prematuro dei relè e potrebbe compromettere la logica di sicurezza.

D3: In che modo i LED sulla scheda aiutano nella ricerca dei guasti?

R3: La scheda TREG dispone di LED diagnostici per ciascuno dei tre nuclei di sgancio (<R>, <S>, <T>). Se un nucleo non è concorde con gli altri, il LED corrispondente si spegnerà o cambierà colore, consentendo ai tecnici di individuare un modulo di protezione guasto senza mettere fuori servizio la turbina.

D4: Questa scheda è compatibile con i sistemi Mark VIe?

R4: IS200TREGH1B è progettata per i sistemi Mark VI meno recenti (basati su rack VME). Sebbene Mark VIe utilizzi un equivalente funzionale TREG simile, il fattore di forma e i connettori dei morsetti sono generalmente diversi e non direttamente intercambiab
