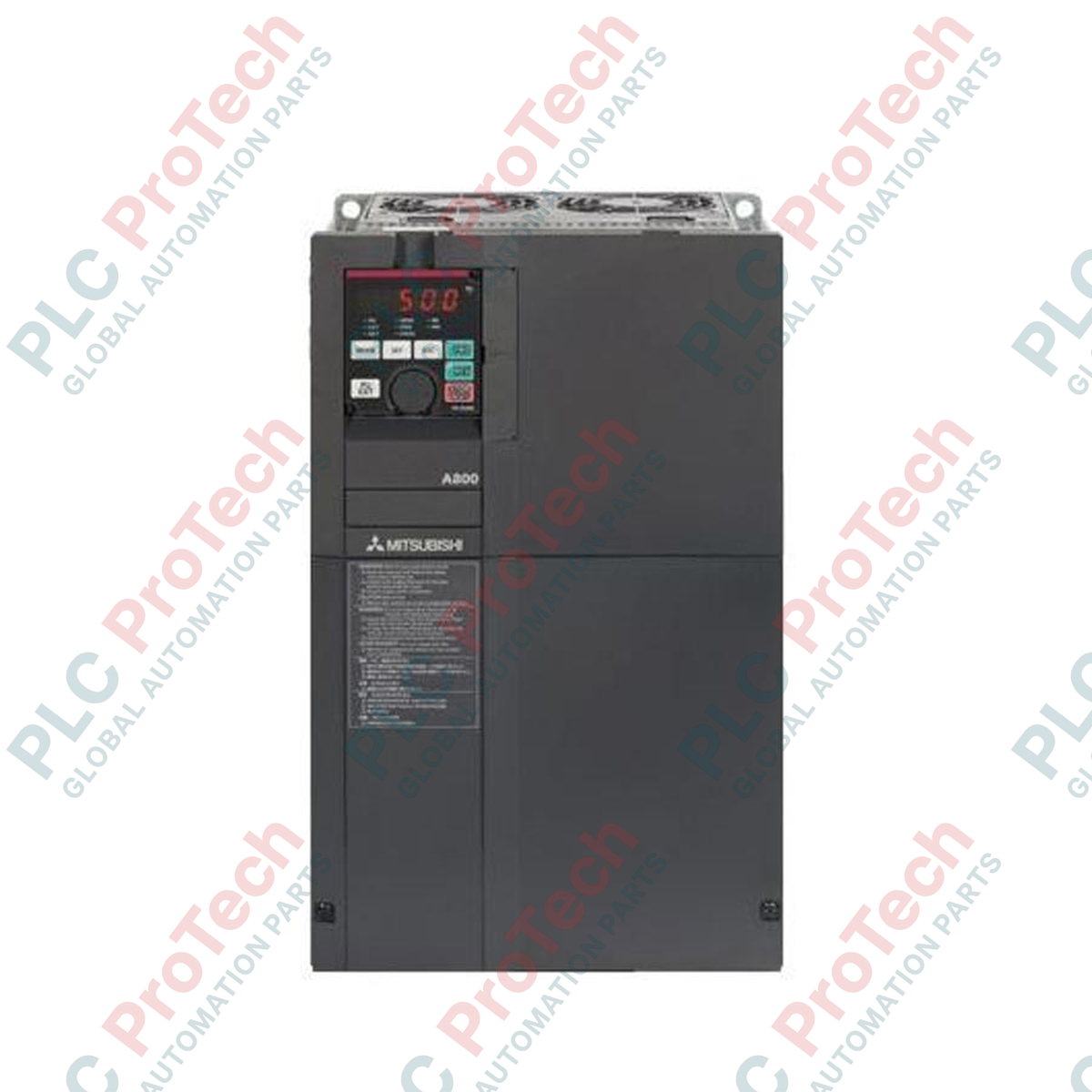

Inverter Mitsubishi Electric FR-A840-01800-2-60 Serie FR-A800

Descrizione

Progettato per offrire un controllo preciso della velocità e della coppia in ambienti gravosi, il Mitsubishi Electric FR-A840-01800-2-60 è un convertitore di frequenza ad alte prestazioni appartenente alla serie di punta FR-A800. Grazie al design di classe 400 V, questo modello standard supporta il funzionamento multi-rating, raggiungendo una corrente nominale dell'inverter per servizio super leggero (SLD) di 180 A. L'integrazione del rivestimento conforme della scheda elettronica 3C2 garantisce un'elevata affidabilità operativa proteggendo l'elettronica sensibile da gas corrosivi e umidità, rendendo questa robusta unità da 48 kg ideale per infrastrutture critiche e ambienti di produzione.

Caratteristiche

• Architettura multi-rating: ottimizza l'abbinamento della potenza offrendo quattro distinti valori nominali di servizio (SLD, LD, ND, HD) per adattarsi ai requisiti specifici dei carichi industriali.
• Rivestimento conforme della scheda elettronica: conforme alle specifiche IEC 60721-3-3 Classe 3C2, protegge l'elettronica interna dagli agenti inquinanti industriali.
• Controllo vettoriale reale senza sensore (RSV): offre un controllo dinamico della velocità e della coppia senza richiedere il feedback di un encoder esterno.
• Funzioni di sicurezza complete: circuito di arresto di emergenza integrato a doppio canale conforme alla categoria 3/PLd della norma EN ISO 13849-1 e alla norma IEC 60204-1.
• Risparmio energetico avanzato: utilizza il controllo dell'eccitazione ottimale per ridurre al minimo il consumo energetico del motore con carichi variabili.

Applicazioni

• Impianti con pompe dell'acqua ad alta capacità e ventilatori di ventilazione.
• Movimentazione di materiali pesanti, gru e unità di sollevamento a portale.
• Linee di estrusione, miscelatori e centrifughe industriali.
• Sistemi di trasporto complessi che richiedono una sincronizzazione precisa della velocità.

Specifiche tecniche

Informazioni empiriche di progettazione

Modelli alternativi e compatibilità

Quando si aggiornano installazioni obsolete della serie FR-A740 al modello FR-A840-01800-2-60, verificare nuovamente lo spazio libero in profondità, poiché l'ingombro dello chassis della serie A800 varia leggermente a causa dei percorsi aggiornati dei condotti di raffreddamento. La configurazione "-2-60" indica specifiche varianti dei terminali di controllo standard nei mercati canadesi. Utilizzare il software Mitsubishi FR Configurator2 per mappare automaticamente i registri dei parametri dalla vecchia unità, riducendo i tempi di fermo per la regolazione fisica.

Problemi applicativi e note ingegneristiche

L'utilizzo del VFD con il profilo SLD da 180A (Super Light Duty) è ideale per installazioni con bassa coppia di avviamento, come i ventilatori centrifughi. Tuttavia, questa configurazione limita il sovraccarico al 110% per 60 secondi. Tentare di azionare carichi ad alta inerzia (come pompe volumetriche o frantoi) con la classe SLD può causare interventi intermittenti per sovracorrente (E.OC1 o E.OC2). Per le applicazioni ad alta coppia, l'azionamento deve essere programmato e cablato secondo i profili Normal Duty (115A / sovraccarico del 150%) o Heavy Duty (96A / sovraccarico del 200%).

Suggerimenti per la messa in servizio e il cablaggio

Poiché questo VFD non dispone di conduttori interni standard placcati, assicurarsi che tutti i collegamenti dei morsetti di potenza elevata siano serrati con la coppia esatta specificata dal produttore OEM nel manuale, per prevenire l'ossidazione o il surriscaldamento dei morsetti. Utilizzare cavi motore schermati e simmetrici (trifase + terra) e stabilire un solido contatto di terra a 360 gradi sulla piastra metallica del pressacavo, per ridurre al minimo il rumore elettromagnetico ad alta frequenza emesso verso le linee vicine della strumentazione analogica.

Linee guida per l'installazione

1. 1 Installare il pesante azionamento da 48 kg in posizione verticale su un pannello d'acciaio piano e non combustibile. Mantenere una distanza minima di raffreddamento di 100 mm sopra e sotto l'unità e di 50 mm orizzontalmente dai componenti adiacenti, per garantire un flusso d'aria senza ostacoli.
2. 2 Collegare le linee di alimentazione CA trifase in ingresso a R/L1, S/L2 e T/L3. Assicurarsi che la rotazione delle fasi sia conforme agli standard normativi locali del sito.
3. 3 Instradare il cablaggio schermato del motore direttamente ai morsetti di uscita U, V e W. Non collegare l'alimentazione di rete CA a questi morsetti di uscita, poiché ciò distruggerebbe permanentemente i moduli IGBT.
4. 4 Stabilire una messa a terra a bassa impedenza collegando direttamente il conduttore di terra del sistema al morsetto di messa a terra PE del VFD.
5. 5 Attivare l'alimentazione e configurare i parametri fondamentali (da Pr. 1 a Pr. 9) in base alla targhetta del motore. Eseguire una procedura di autotuning offline del motore per ottimizzare gli algoritmi di controllo vettoriale.
