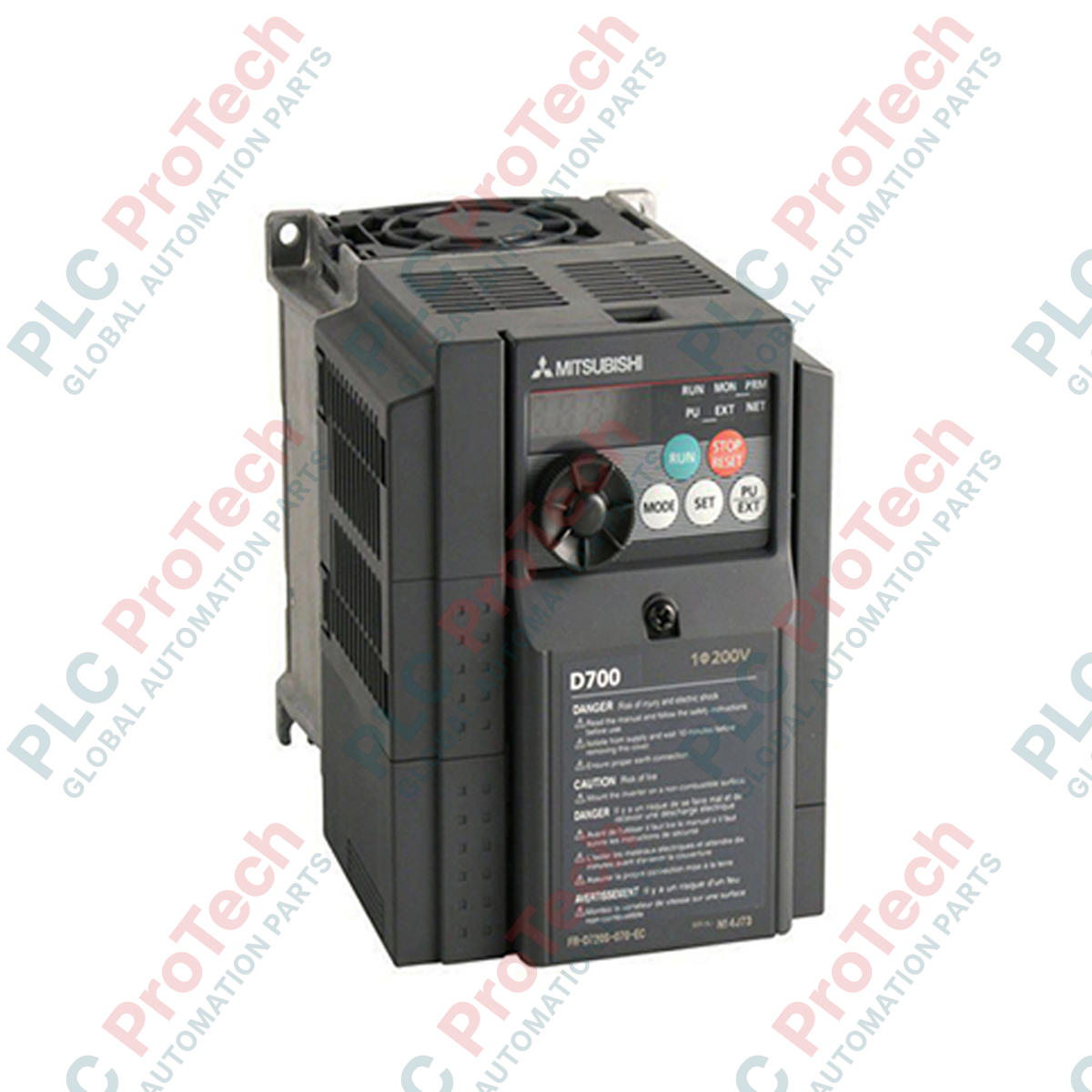

Per gestire i requisiti di velocità e coppia del motore in configurazioni industriali impegnative, il Mitsubishi Electric FR-D720-5.5K funge da microazionamento compatto ad alta affidabilità all'interno della serie FR-D700. Progettato per applicazioni trifase a 200V, questo inverter digitale da 5.5 kW offre un'eccezionale precisione nel controllo del motore grazie all'avanzato controllo vettoriale del flusso magnetico, risultando ideale per macchinari di confezionamento, trasporto e lavorazione. Il suo ingombro ultra-compatto consente il montaggio affiancato per massimizzare l'efficienza dello spazio nel quadro di controllo, mentre le comunicazioni Modbus RTU integrate garantiscono un'integrazione perfetta nelle reti di automazione industriale.
| Parametro delle specifiche | Valore / Portata |
|---|---|
| Produttore | Mitsubishi Electric |
| Numero di modello | FR-D720-5.5K |
| Nome della serie | Serie FR-D700 (FR-D720) |
| Classe della tensione di ingresso | CA trifase da 200V a 240V, 50/60 Hz |
| Potenza dell'inverter | 5.5 kW (7.5 HP) |
| Corrente nominale di uscita | 24.0 A |
| Schema di controllo | Controllo V/F, controllo vettoriale del flusso magnetico per uso generale |
| Classe dell'involucro | IP20 (tipo aperto) |
| Porta di comunicazione | RS-485 (Modbus RTU / connettore PU) |
| Portata MCCB consigliata | 50A (senza reattore) / 40A (con reattore) |
| Contattore magnetico compatibile | S-N20, S-N21 |
| Temperatura di esercizio | -10 a +50 degC (senza congelamento) |
| Peso netto | 3.6 kg |
| Peso di spedizione (calcolato) | 6.0 kg (incluso imballaggio protettivo personalizzato) |
| Terminale di controllo | Assegnazione delle funzioni / del circuito |
|---|---|
| STF | Comando di marcia avanti (accendere per la marcia avanti, spegnere per arrestare) |
| STR | Comando di marcia inversa (accendere per la marcia inversa, spegnere per arrestare) |
| SD | Terminale comune dell'ingresso di contatto (isolato dal comune di controllo) |
| 10 | Alimentazione per l'impostazione della frequenza (+5V CC, carico consentito 10mA) |
| 2 | Ingresso di tensione per l'impostazione della frequenza (ingresso analogico da 0 a 5V CC o da 0 a 10V CC) |
| 5 | Massa comune per l'impostazione della frequenza |
L'FR-D720-5.5K funge da sostituto meccanico e funzionale diretto della serie legacy FR-S520-5.5K. Durante l'aggiornamento, tenere presente che la disposizione dei terminali della logica di controllo è leggermente diversa. La mappa dei parametri predefinita richiede una verifica, in particolare per quanto riguarda le impostazioni di assegnazione dei terminali (Pr. 178 a Pr. 182) se l'applicazione precedente utilizzava interblocchi logici esterni personalizzati.
Quando si utilizzano continuamente applicazioni a coppia elevata a basse velocità, i motori a induzione standard funzionano a temperature più elevate a causa della ridotta velocità della ventola interna. Per proteggere il motore, verificare che il parametro 9 (relè O/L termico elettronico) sia configurato in modo da corrispondere alle curve del motore standard o a coppia costante. Per carichi ad alta inerzia, come grandi ventilatori di scarico, una decelerazione rapida può attivare gli interventi per sovratensione rigenerativa (E.OV3). Assicurarsi che sia configurato un tempo di decelerazione (Pr. 8) sufficientemente lungo oppure installare un'unità di frenatura esterna e una resistenza di frenatura, assicurandosi di abilitare il parametro 30 per consentire l'assorbimento rigenerativo.
La presa RJ45 sul pannello anteriore non è una porta Ethernet. È una porta di comunicazione seriale RS-485 dedicata, configurata per l'unità PU (Parameter Unit) e per la comunicazione Modbus RTU. Il collegamento diretto di un cavo Ethernet attivo proveniente da uno switch o da un router a questa porta danneggerebbe il ricetrasmettitore interno. Per garantire comunicazioni affidabili e immunità ai disturbi su distanze maggiori, utilizzare sempre cavi a doppino ritorto schermati, collegando la schermatura a terra esclusivamente sul lato del controller.
AVVERTENZA CRITICA:
Prima di iniziare qualsiasi procedura di installazione, cablaggio o manutenzione, assicurarsi che tutta l'alimentazione di rete CA sia scollegata e bloccata. Attendere almeno 10 minuti affinché i condensatori del bus CC interno si scarichino completamente. Verificare che il LED indicatore di carica sul display anteriore sia completamente spento prima di toccare i terminali.
Montare l'inverter verticalmente su una piastra posteriore metallica piana e rigida all'interno di un involucro sigillato. Assicurare uno spazio libero minimo di 50mm sopra e sotto l'unità per garantire una circolazione dell'aria senza ostacoli dalla ventola di raffreddamento interna.
Collegare l'alimentazione CA trifase in ingresso da 200-240V ai terminali R/L1, S/L2 e T/L3. Collegare i cavi del motore trifase ai terminali U, V e W. Non collegare le linee di alimentazione CA ai terminali di uscita U, V, W, poiché ciò danneggerebbe l'azionamento.
Verificare i percorsi di messa a terra. Collegare il terminale di terra principale dell'inverter alla barra di terra del sottopannello principale utilizzando una treccia di messa a terra a bassa impedenza. Mantenere canali di passaggio separati per le linee di alimentazione e i segnali di controllo a bassa tensione per ridurre al minimo le interferenze elettromagnetiche.
