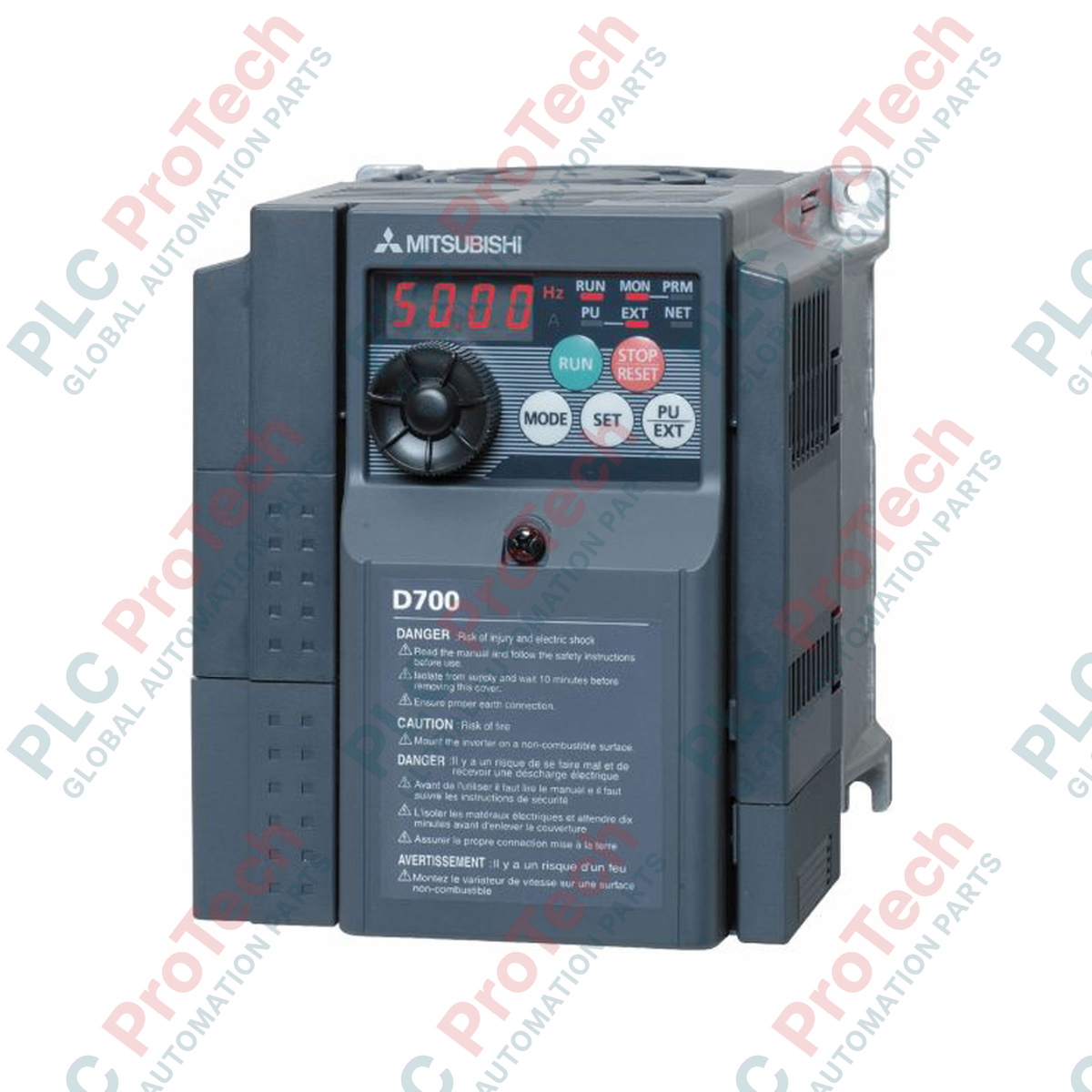

Inverter per azionamento a frequenza variabile Mitsubishi Electric FR-D740-7.5K-CHT della serie FR-D700

Descrizione

Garantendo un controllo del motore altamente reattivo e un'integrazione compatta, questo Mitsubishi Electric FR-D740-7.5K-CHT azionamento a frequenza variabile della serie FR-D700 offre una potenza in uscita di 7,5 kW per ambienti industriali esigenti. Progettato per applicazioni trifase di classe 400 V, questo inverter compatto integra un controllo vettoriale del flusso magnetico per uso generale, ottenendo una coppia elevata anche a basse velocità operative. Il design ottimizza lo spazio nel quadro mantenendo al contempo le robuste prestazioni termiche e i componenti dalla lunga durata tipici dell'ecosistema di automazione Mitsubishi Electric.

Caratteristiche

• Controllo vettoriale avanzato del flusso magnetico: Garantisce un'erogazione stabile della coppia e una regolazione della velocità altamente precisa in un'ampia gamma operativa dinamica.
• Ingombro ridotto: Supporta il montaggio affiancato per ridurre al minimo il volume complessivo richiesto dal quadro elettrico.
• Manopola digitale integrata: Consente di regolare facilmente localmente il riferimento di velocità, configurare i parametri e monitorare la diagnostica.
• Modbus RTU integrato: Supporta il collegamento in rete diretto e l'integrazione del controllo tramite interfacce di comunicazione seriale RS-485 standard.
• Morsetti di controllo a molla: Connettori di cablaggio ad alta affidabilità che resistono all'allentamento dovuto alle vibrazioni e riducono i tempi complessivi di installazione.

Applicazioni

• Azionamenti di alimentazione per trasportatori e sistemi di movimentazione dei materiali che richiedono una coppia di avviamento elevata.
• Regolazione della velocità di ventilatori industriali, soffianti e pompe centrifughe.
• Coordinamento del movimento di macchinari per imballaggio, etichettatura e riempimento.
• Mandrini per macchine utensili e assi ausiliari di produzione.

Tabella delle specifiche tecniche

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

L'FR-D740-7.5K-CHT è la variante regionale designata per il mercato asiatico, caratterizzata da configurazioni predefinite di fabbrica allineate alle infrastrutture elettriche a 50 Hz e a configurazioni di controllo con logica sink. Durante l'ammodernamento o la sostituzione delle varianti standard globali FR-D740-7.5K, i tecnici incaricati della messa in servizio devono verificare e allineare il parametro 19 (tensione della frequenza di base) e il ponticello fisico di selezione sink/source in base agli schemi elettrici di controllo regionali.

Errori applicativi e note tecniche

Quando si esegue l'installazione ravvicinata affiancata di più inverter FR-D700 in un unico quadro, la temperatura dell'aria circostante non deve superare i 40 °C. Per il funzionamento fino a 50 °C, è necessario mantenere distanze orizzontali di almeno 1 cm tra le unità adiacenti. La mancata osservanza di queste distanze in condizioni di carico elevato accelera il degrado termico dei condensatori del bus CC interno e può causare interventi intempestivi per guasto E.THT (relè termico elettronico).

Suggerimenti per la messa in servizio e il cablaggio

Per configurare parametri estesi oltre al set di base, è necessario modificare il parametro 160 (selezione lettura gruppo utente) dal valore predefinito "9999" a "0". Inoltre, quando si cabla la linea di comunicazione RS-485 tramite la porta RJ45 integrata, assicurarsi che il cablaggio di controllo ad alta velocità sia posato in una canalina dedicata e collegata a terra, isolata dalle linee di uscita del motore ad alta tensione (U, V, W), per eliminare interferenze elettromagnetiche e interruzioni della comunicazione.
