Mitsubishi Electric

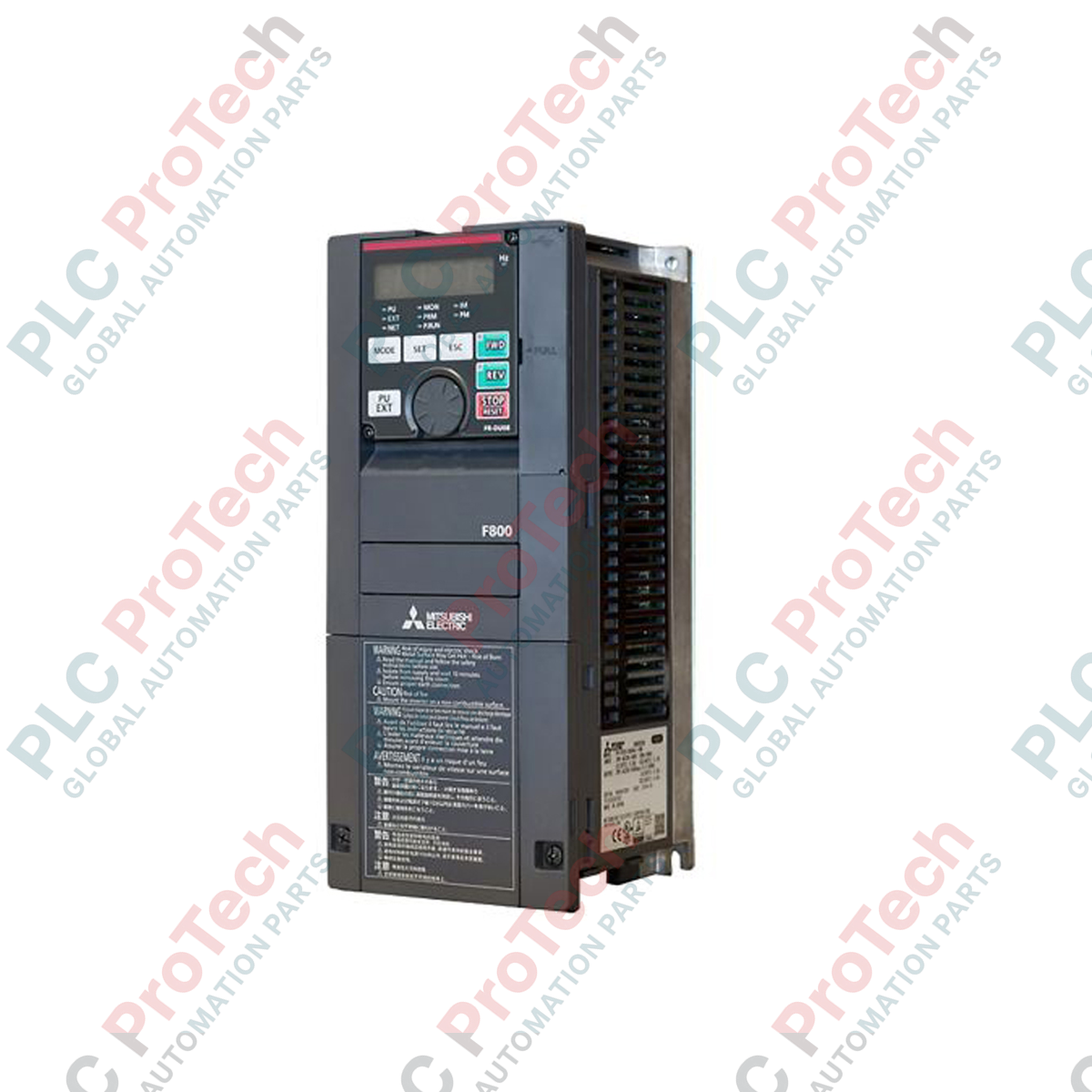

Inverter Mitsubishi Electric FR-F840-03250-2-60 della serie FR-F800

SKU FR-F840-03250-2-60

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: FR-F840-03250-2-60

  • Country of origin:United States

  • Product Type: Azionamenti a frequenza variabile (VFD)

  • Payment: T/T, Western Union

  • Weight: 74000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Ottimizzato per il controllo del flusso in installazioni gravose con pompe e ventilatori, il Mitsubishi Electric FR-F840-03250-2-60 è un inverter ad alta capacità della serie FR-F800. Questo inverter industriale è progettato specificamente per il controllo di ventilatori, pompe e compressori e garantisce un funzionamento ad alta efficienza grazie ad algoritmi intelligenti di risparmio energetico. Grazie al controllo avanzato dell'eccitazione, monitora continuamente la richiesta di carico per ottimizzare la coppia e ridurre il consumo energetico in tempo reale.

Caratteristiche

  • Controllo avanzato dell'eccitazione ottimale: bilancia automaticamente il flusso magnetico del motore per ottenere un'elevata efficienza energetica anche in condizioni di carico variabili.
  • Doppia classe di sovraccarico: supporta le configurazioni operative Super Light Duty (SLD) e Light Duty (LD) per adattarsi a profili di carico specifici.
  • Controllo multipompa: gli algoritmi PID avanzati e di controllo multipompa integrati consentono il funzionamento coordinato di più pompe ausiliarie.
  • Funzione di sicurezza integrata: dispone di ingressi di sicurezza funzionale conformi agli standard di sicurezza SIL 2 / PL d.
  • Funzionalità PLC integrata: consente la programmazione di base della logica direttamente nell'inverter, riducendo la necessità di mini-PLC esterni.

Applicazioni

  • Acqua e acque reflue: pompe di aspirazione, stazioni di rilancio e sistemi di soffianti per l'aerazione.
  • Sistemi HVAC: unità di trattamento dell'aria (AHU) industriali di grandi dimensioni, torri di raffreddamento e refrigeratori.
  • Automazione industriale: collettori di polveri, ventilatori di estrazione e sistemi di ventilazione municipali.

Specifiche tecniche

Parametro Valore del parametro
Produttore Mitsubishi Electric
Numero di modello FR-F840-03250-2-60
Nome della serie Serie FR-F800
Intervallo di tensione di ingresso CA trifase da 380 a 500 V (50/60 Hz)
Corrente nominale di uscita (SLD) 325 A
Corrente nominale di uscita (LD) 290 A
Metodo di controllo Controllo V/f, controllo vettoriale avanzato del flusso magnetico, controllo dell'eccitazione ottimale
Grado di protezione dell'involucro IP00 (tipo aperto)
Temperatura ambiente di esercizio Da -10 a +50 °C (senza congelamento, valore LD fino a +40 °C senza declassamento)
Peso di spedizione (calcolato) 74,0 kg

Collegamenti e interfacce

Gruppo di morsetti Assegnazione delle funzioni
R/L1, S/L2, T/L3 Collegamenti di ingresso dell'alimentazione di rete CA trifase.
U, V, W Collegamenti di uscita dell'alimentazione del motore CA trifase.
P/+, PR, N/- Morsetti del collegamento CC per unità di frenatura opzionali o configurazioni con bus CC condiviso.
Morsetti di controllo Ingressi analogici (tensione/corrente), ingressi digitali multifunzione, arresto di sicurezza (S1/S2/SIC) e uscite a relè.

Modelli alternativi e compatibilità

L'unità funge da sostituto moderno diretto della serie legacy FR-F740-03250. Quando si sostituiscono modelli della precedente serie F700, i file di configurazione dei parametri possono essere migrati utilizzando la suite software FR Configurator2. Le dimensioni fisiche e gli schemi dei fori di montaggio potrebbero differire leggermente dalla serie precedente; assicurarsi che la disposizione all'interno dei quadri chiusi consenta gli spazi di ventilazione richiesti dal design FR-F800.

Problemi applicativi e note tecniche

Questo inverter di grande capacità presenta requisiti significativi di dissipazione termica durante i carichi di picco. Assicurarsi che il quadro elettrico disponga di una ventilazione attiva in grado di allontanare l'aria calda dai dissipatori del drive, soprattutto in caso di funzionamento continuo in ambienti con temperatura superiore a 40 degC. Per installazioni a quote superiori a 1000 metri sul livello del mare, applicare un fattore di declassamento della corrente dell'1% ogni 100 metri, fino a un'altitudine massima di 2500 metri.

Suggerimenti per la messa in servizio e il cablaggio

Mettere sempre a terra il drive in modo indipendente utilizzando un collegamento di terra di Classe D con un percorso a bassa impedenza. Le correnti di terra generate dalla commutazione PWM ad alta frequenza possono interferire con i sensibili segnali analogici in prossimità. Si raccomanda vivamente di far passare encoder, trasduttori e circuiti di controllo in canaline separate e schermate, isolate dai cavi principali di uscita del motore U/V/W di almeno 30 cm.

Linee guida per l'installazione

AVVERTENZA CRITICA: RISCHIO DI ALTA TENSIONE

Prima di iniziare qualsiasi intervento di installazione, manutenzione o cablaggio dei terminali, scollegare completamente la fonte di alimentazione principale. Attendere almeno 10 minuti per consentire la scarica sicura dei condensatori del bus CC interno. Verificare che la spia di carica sul coperchio anteriore sia completamente spenta e misurare la tensione tra i terminali P/+ e N/- per confermare che sia inferiore a 30 VCC.

1
Montare l'inverter verticalmente su una superficie verticale piana e non infiammabile (come una piastra posteriore metallica) per garantire un flusso d'aria convettivo ottimale attraverso i dissipatori montati sul retro.
2
Collegare le masse strutturali ai terminali di terra designati. Collegare saldamente le linee di alimentazione in ingresso R/L1, S/L2 e T/L3 e i cavi del motore U, V e W utilizzando le coppie di serraggio specificate per i bulloni dei terminali M8/M10.
3
Collegare gli ingressi di sicurezza esterni ai terminali di sicurezza S1/S2 a doppio canale se è richiesta l'integrazione dell'arresto di emergenza, assicurandosi di rimuovere il ponticello se si utilizza un relè di sicurezza esterno.

FAQ

Qual è la differenza tra i valori nominali Super Light Duty (SLD) e Light Duty (LD) per questo inverter?

Il valore nominale SLD supporta correnti continue fino a 325 A con una capacità di sovraccarico del 110% per 60 secondi, ideale per carichi a bassa coppia come ventilatori e pompe centrifughe. Il valore nominale LD supporta fino a 290 A con una capacità di sovraccarico del 120% per 60 secondi, offrendo una maggiore capacità di gestione della coppia per applicazioni generiche.

Questo azionamento può funzionare senza un alimentatore di controllo esterno da 24 VCC?

Sì, l'inverter può funzionare utilizzando l'alimentazione interna generata dalla linea di ingresso CA principale. Tuttavia, è possibile collegare un'alimentazione esterna da 24 VCC alla morsettiera di controllo per mantenere attivi i circuiti di controllo e le comunicazioni quando l'alimentazione principale è scollegata.

Come posso risolvere i problemi di interferenza elettromagnetica (EMI) che interessano i sensori analogici vicini?

Assicurarsi che il cavo del motore sia schermato con una messa a terra a 360 gradi su entrambe le estremità, separare i cavi dei segnali dai cavi di potenza di almeno 30 cm e utilizzare il filtro EMC integrato verificando che il ponticello di messa a terra fisico sia installato correttamente.
