Descrizione

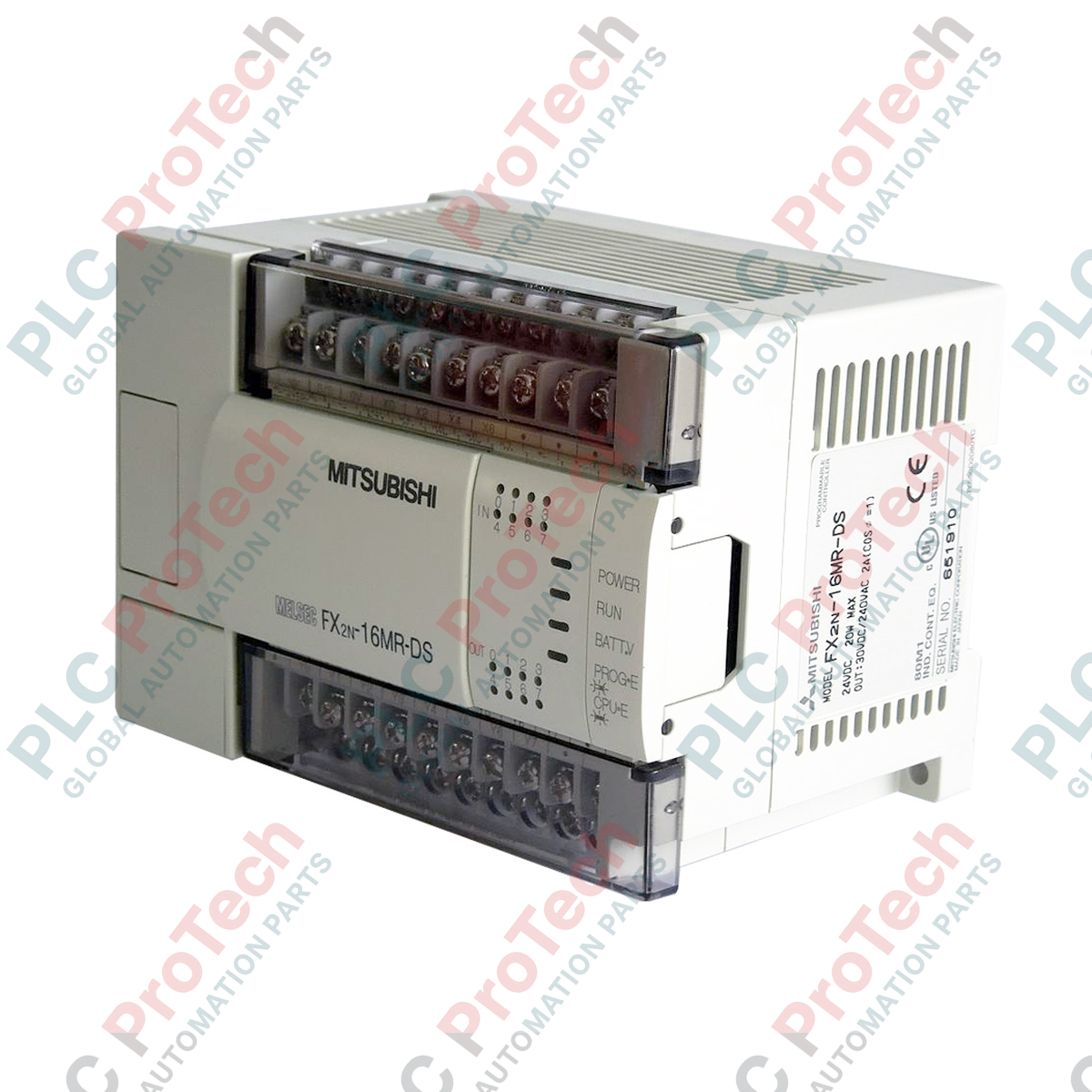

Il controllo integrato e l’elaborazione ad alta velocità caratterizzano l’FX2N-16MR-DS, un’unità base compatta appartenente alla rinomata serie FX2N di controllori logici programmabili. Progettato per garantire prestazioni affidabili in ambienti gravosi, questo controllore dispone di 8 ingressi digitali e 8 uscite a relè, gestiti in un telaio compatto. Funzionando con un’alimentazione a 24V DC, offre un’architettura efficiente per l’automazione locale delle macchine e le attività di controllo decentralizzato. L’unità costituisce la base di elaborazione, consentendo l’integrazione senza interruzioni con blocchi di espansione ausiliari e moduli di comunicazione specializzati, così da aumentare la capacità complessiva del sistema secondo necessità.

Caratteristiche

• Dotato di 8 ingressi digitali (24V DC, configurabili sink/source) e 8 uscite a relè per una commutazione versatile dei carichi.
• Alimentazione a 24V DC, adatta per applicazioni mobili, quadri di controllo e contenitori installati sul campo.
• Il collegamento bus espandibile consente l’integrazione di ulteriori blocchi di espansione digitali, analogici e di comunicazione.
• Interruttore integrato marcia/arresto sul pannello frontale per semplificare i test e la manutenzione locale.
• Capacità di elaborazione ad alta velocità, adatta all’esecuzione della logica in tempo reale, alle sequenze e alle attività di temporizzazione.
• Morsettiere rimovibili per un cablaggio diretto e sicuro e una rapida sostituzione del modulo.

Applicazioni

• Stazioni di pompaggio e sistemi automatizzati di trattamento delle acque.
• Reti di trasportatori, sistemi di smistamento e linee per la movimentazione dei materiali.
• Sistemi di controllo HVAC e quadri di distribuzione per l’automazione degli edifici.
• Macchinari per il confezionamento, l’etichettatura e l’assemblaggio su piccola scala.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l’installazione

• Montaggio: Fissare saldamente a una guida DIN standard da 35mm oppure avvitare direttamente a un pannello di fondo collegato a terra. Mantenere uno spazio minimo di 50mm su tutti i lati per il raffreddamento passivo e l’accesso ai morsetti.
• Messa a terra: Collegare il morsetto FG (messa a terra del telaio) a una terra funzionale dedicata a bassa impedenza (messa a terra di classe D, 100 ohm o inferiore) per ridurre al minimo le interferenze elettromagnetiche.
• Cablaggio: Posare separatamente i cavi di uscita AC ad alta tensione rispetto ai cavi di ingresso DC a bassa tensione e ai cavi dei segnali di comunicazione, per evitare interferenze tra i segnali. Utilizzare capicorda a crimpare compatibili con le viti dei morsetti M3.
