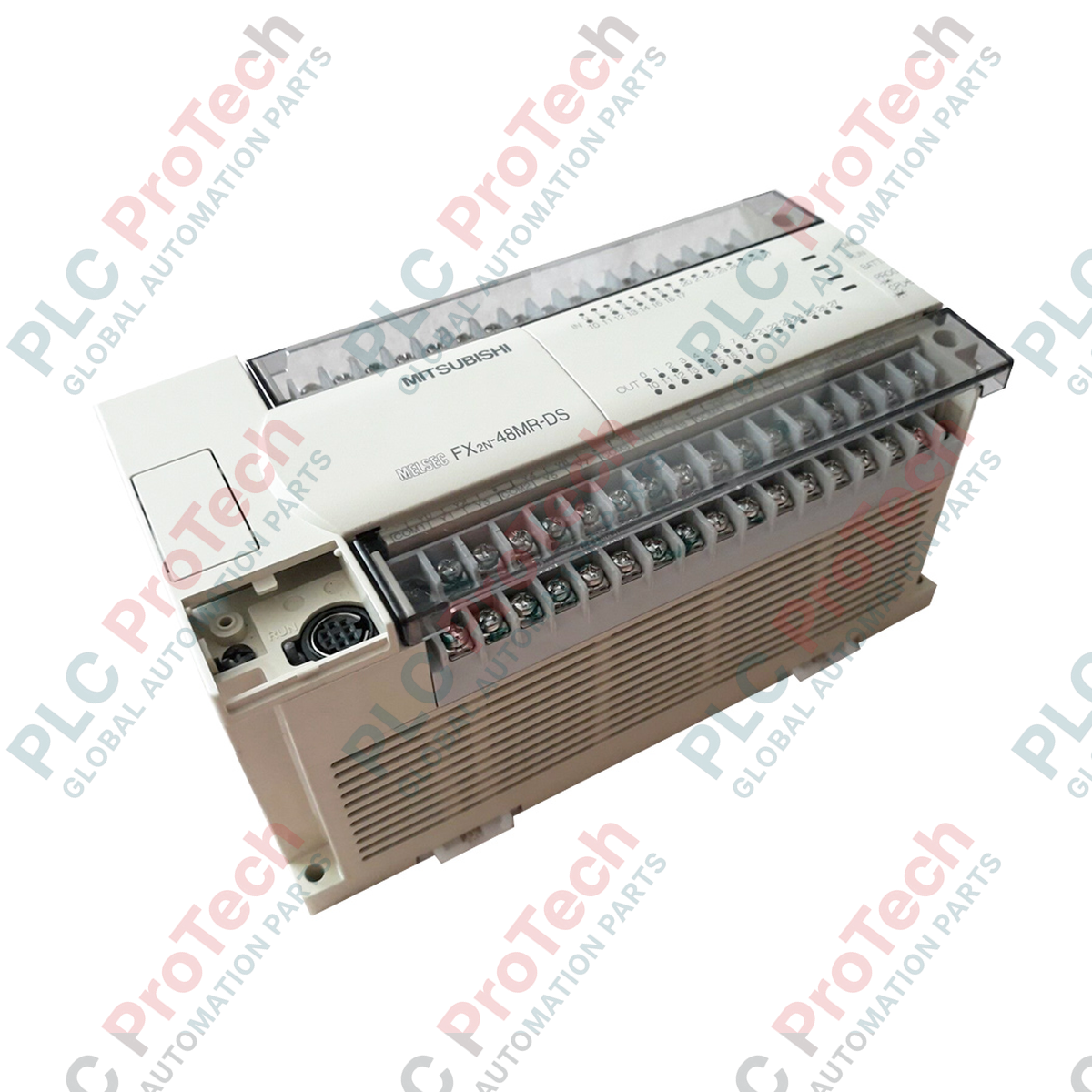

Unità base PLC serie FX2N Mitsubishi Electric FX2N-48MR-DS

Descrizione

La realizzazione di architetture di controllo industriale affidabili richiede unità di elaborazione robuste, e l'unità base PLC Mitsubishi Electric FX2N-48MR-DS offre esattamente questo grazie alla configurazione ad alta densità degli ingressi/uscite e al formato compatto. Questo controller funziona con un'alimentazione a 24 VDC, risultando ideale per sistemi di controllo industriale mobili, marini o alimentati da batterie di backup. Integra 24 ingressi digitali e 24 uscite a relè in un unico chassis, facilitando il controllo locale completo senza richiedere immediatamente moduli di espansione. Basata sulla collaudata architettura MELSEC FX2N, questa unità base supporta l'elaborazione ad alta velocità, set di istruzioni completi e strutture di memoria espandibili per gestire con assoluta affidabilità attività di produzione e automazione dei processi di fascia media.

Caratteristiche

• Ingresso di alimentazione a 24 VDC: progettato per i circuiti di controllo industriali standard in CC, eliminando la necessità di trasformatori riduttori dalla rete CA a livello del controller.
• Configurazione flessibile degli ingressi: 24 ingressi digitali progettati per accettare configurazioni di sensori sia sink (NPN) sia source (PNP) tramite cablaggio regolabile dei terminali.
• Uscite a relè robuste: 24 canali di uscita a relè isolati elettromagneticamente, in grado di pilotare carichi di attuatori in CA o CC fino a 2 A per punto.
• Elaborazione ad alta velocità: integra contatori ad alta velocità e ingressi di interrupt per rilevare con precisione gli impulsi industriali ad alta frequenza.
• Espandibilità modulare: si collega perfettamente ai blocchi di espansione FX2N e FX3U, ai moduli con funzioni speciali e alle interfacce di rete per aumentare il numero di I/O.

Applicazioni

• Apparecchiature automatizzate per l'imballaggio e l'incartonamento che operano su architetture con bus a 24 V.
• Tracciamento dei trasportatori, sistemi di smistamento e macchinari specializzati per la movimentazione dei materiali.
• Stazioni di pompaggio, unità di telemetria remota (RTU) e sistemi di controllo localizzati per impianti di trattamento delle acque.
• Sistemi di controllo marini e unità di monitoraggio dei motori ausiliari che richiedono la conformità all'alimentazione diretta in CC.

Specifiche tecniche

Informazioni empiriche di progettazione

Modelli alternativi e compatibilità

La serie FX2N è un prodotto collaudato ma obsoleto. Per le configurazioni di retrofit moderne in cui la disponibilità di unità sostitutive dirette è limitata, le serie FX3G o FX5U sono aggiornamenti funzionali adatti. Tuttavia, le differenze nell’ingombro fisico e gli aggiornamenti del set di istruzioni richiedono la conversione del codice all’interno di GX Works2 o GX Works3. Per una sostituzione diretta senza modificare la disposizione di montaggio, è fondamentale mantenere un’unità FX2N-48MR-DS identica, così da evitare modifiche al cablaggio e garantire la compatibilità con le cassette di memoria esistenti.

Problemi applicativi e note ingegneristiche

Quando si commutano carichi induttivi (come elettrovalvole o bobine di contattori) con le uscite a relè integrate, i picchi di controforza elettromotrice possono causare l’erosione dei contatti e guasti prematuri. Installare sempre soppressori RC esterni sui carichi CA e diodi di ricircolo sui carichi CC per proteggere i relè interni. Inoltre, assicurarsi che la capacità dell’alimentatore a 24 VCC del quadro sia dimensionata tenendo conto sia del consumo di 30 W del PLC sia della corrente di spunto di tutti i sensori di campo collegati.

Suggerimenti per la messa in servizio e il cablaggio

Per configurare gli ingressi digitali, individuare il terminale "S/S". Il cablaggio di 24 V su "S/S" configura gli ingressi come Sink (tipo NPN), mentre il cablaggio di 0 V su "S/S" configura gli ingressi come Source (tipo PNP). Per ridurre al minimo le interferenze elettromagnetiche sugli ingressi ad alta velocità (da X0 a X5), utilizzare cavi schermati a doppino intrecciato per i percorsi dei segnali e collegare la schermatura a terra solo sul terminale di messa a terra del telaio del PLC.
