Mitsubishi Electric

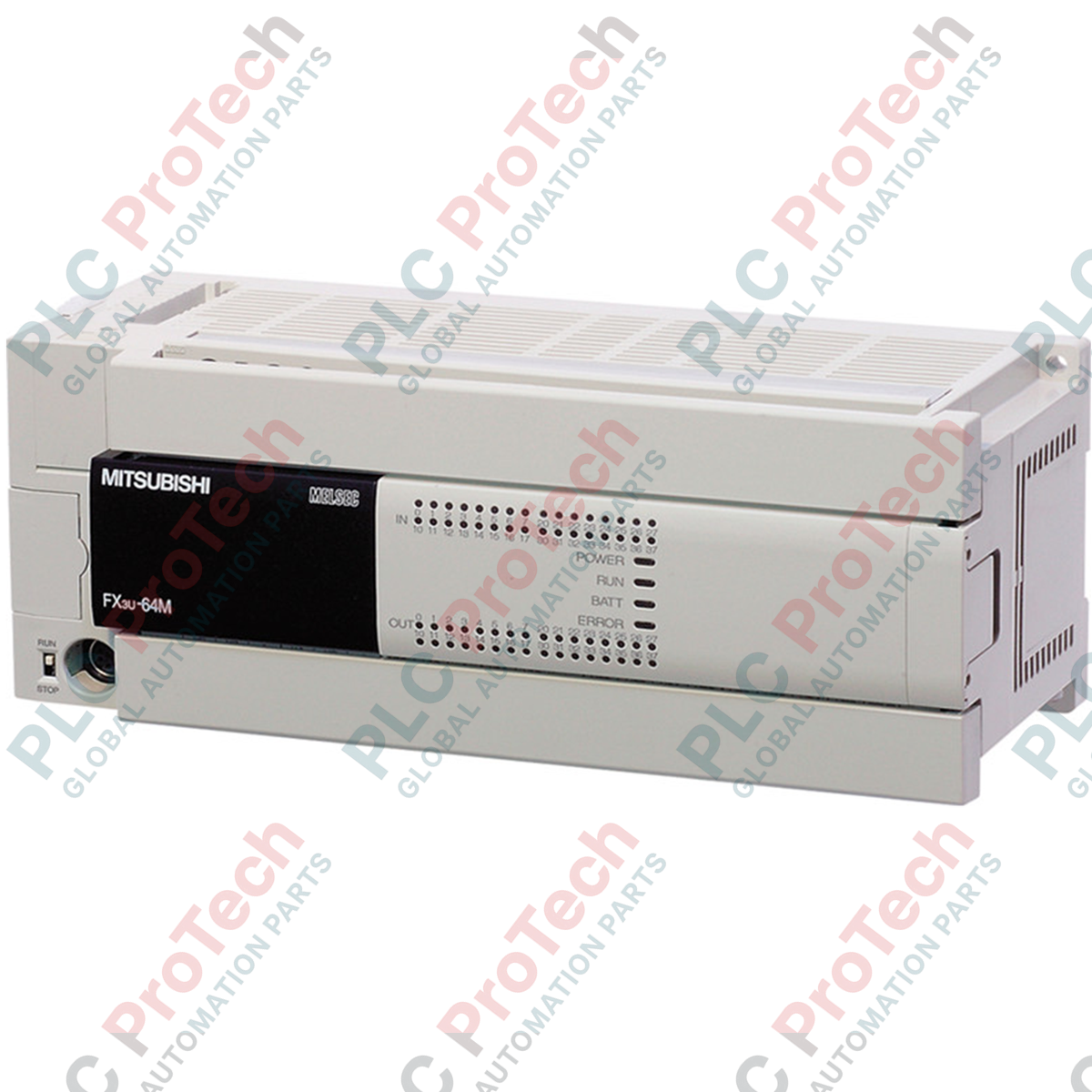

Unità principale PLC Mitsubishi Electric FX3U-64MT/ES-A MELSEC Serie FX3U

SKU FX3U-64MT/ES-A

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: FX3U-64MT/ES-A

  • Country of origin:United States

  • Product Type: Moduli CPU PLC

  • Payment: T/T, Western Union

  • Weight: 500g

  • Dimensions: 220 mm x 110 mm x 105 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per l'automazione ad alte prestazioni, il Mitsubishi Electric FX3U-64MT/ES-A funziona come unità principale PLC ad alta velocità della famiglia MELSEC FX3U, integrando 32 ingressi digitali e 32 uscite a transistor. Questo controller gestisce applicazioni complesse di controllo delle macchine combinando un formato estremamente compatto con velocità di esecuzione avanzate e una memoria di programma da 64.000 passi. Ottimizzata per il posizionamento e il controllo del movimento, l'unità dispone di contatori ad alta velocità e uscite a impulsi integrati, in grado di gestire direttamente configurazioni multiasse dal modulo base.

Caratteristiche

  • Architettura a doppio bus: consente l'espansione simultanea mediante i tradizionali blocchi della serie FX e gli adattatori ADP ad alta velocità.
  • I/O integrati ad alta velocità: dispone di 32 ingressi e 32 uscite a transistor (sink), progettati per una risposta rapida e la generazione di treni di impulsi.
  • Elevata capacità di programmazione: 64.000 passi di memoria RAM/Flash interna per ospitare codice applicativo sofisticato e registrazione dei dati.
  • Funzionalità di posizionamento: uscita integrata di impulsi indipendenti a 3 assi (fino a 100 kHz) per il controllo di azionamenti passo-passo e servoazionamenti.
  • Interfaccia di comunicazione: porta di programmazione integrata con possibilità di espansione tramite moduli RS-232, RS-485 ed Ethernet.

Applicazioni

  • Macchinari per il confezionamento multiasse: operazioni sincronizzate di etichettatura, smistamento e avvolgimento.
  • Sistemi di movimentazione dei materiali: controllo dei trasportatori, pallettizzazione e sistemi automatizzati di stoccaggio e prelievo (ASRS).
  • Linee di assemblaggio di precisione: tavole di indicizzazione pick-and-place e reti di sequenziamento pneumatico.
  • Controllo del pompaggio e HVAC: integrazione di complessi circuiti analogici se abbinato a moduli di espansione dedicati.

Specifiche tecniche

Parametro Valore della specifica
Produttore Mitsubishi Electric
Serie del modello MELSEC FX3U
Numero parte / SKU FX3U-64MT/ES-A
Tensione di alimentazione Da 100 a 240 V CA (+10% / -15%), 50/60 Hz
Consumo energetico 45 W
Numero totale di punti I/O digitali 64 punti (integrati)
Specifiche dell'ingresso digitale 32 punti, 24 V CC (sink o source selezionabile)
Specifiche dell'uscita digitale 32 punti, transistor (tipo sink)
Tempo di risposta Ingresso: circa 10 ms; uscita: 0,2 ms o meno (per operazioni ad alta velocità)
Porta di comunicazione integrata RS-422 (interfaccia di programmazione Mini-DIN a 8 pin)
Temperatura ambiente di esercizio Da 0 a 55 °C
Paese di origine Giappone
Peso di spedizione (calcolato) 1,20 kg
Dimensioni della confezione (calcolate) 220 mm x 110 mm x 105 mm

Collegamenti e interfacce

Gruppo morsetti Assegnazione e funzione del cablaggio
L, N, PE Ingresso principale di alimentazione CA (100-240 V CA) e collegamento a terra di protezione.
24+ / S/S Alimentazione ausiliaria a 24 V CC (uscita) e morsetto selettore sink/source per la configurazione degli ingressi.
Da X0 a X37 Ingressi digitali a 24 V DC (X0-X7 supportano configurazioni di contatori hardware ad alta velocità).
Y0 a Y37 Morsetti delle uscite a transistor. Y0, Y1 e Y2 supportano uscite a impulsi fino a 100 kHz.
COM1 a COM5 Morsetti comuni di riferimento per le uscite a transistor (design con uscite raggruppate).

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Quando si aggiornano sistemi legacy da FX2N-64MT a FX3U-64MT/ES-A, verificare l'ingombro fisico nel quadro. FX3U incorpora un'architettura a doppio bus, che aumenta leggermente la larghezza dell'involucro. Il codice di programmazione di GX Developer può essere trasferito automaticamente in GX Works2, ma le modifiche ai puntatori dei contatori ad alta velocità e i formati delle istruzioni di uscita a impulsi devono essere verificati manualmente per garantire la compatibilità con il set di istruzioni hardware di FX3U.

Problemi applicativi e note ingegneristiche

Poiché questa unità dispone di uscite a transistor Sink (MT/ES-A), il carico deve essere collegato tra il morsetto positivo dell'alimentazione e il morsetto dell'uscita digitale. Il tentativo di fornire direttamente corrente dal pin di uscita danneggerà gli accoppiatori ottici interni. Per i carichi induttivi, come solenoidi CC o relè ausiliari, installare un diodo di ricircolo esterno ai capi del carico per impedire che i picchi di tensione dovuti alla forza controelettromotrice deteriorino nel tempo i transistor di uscita.

Suggerimenti per la messa in servizio e il cablaggio

Il morsetto di alimentazione dell'uscita ausiliaria integrata a 24 V DC sulla CPU può supportare una corrente massima di 450mA. Non superare questo limite quando si alimentano più sensori di prossimità o encoder. Per i sistemi di posizionamento a impulsi, mantenere la lunghezza del cablaggio tra le uscite a transistor (Y0-Y2) e l'amplificatore di azionamento del motore inferiore a 2 metri e utilizzare cavi schermati a doppino intrecciato per ridurre le interferenze elettromagnetiche ad alta frequenza.

Linee guida per l'installazione

AVVERTENZA DI SICUREZZA CRITICA

Isolare tutte le fonti di alimentazione elettrica prima di procedere al collegamento dei morsetti o all'espansione del modulo. Verificare nuovamente che la tensione di alimentazione corrisponda alla specifica 100-240 V AC; l'applicazione di alta tensione ai morsetti del segnale CC causerà l'immediato guasto dei componenti e rischi fisici.

1

Montare il controller orizzontalmente su una guida DIN standard da 35 mm oppure direttamente su una piastra posteriore utilizzando viti di montaggio strutturali, lasciando almeno 50 mm di spazio libero sopra e sotto l'unità per il raffreddamento tramite convezione naturale.

2

Collegare la linea di alimentazione ai morsetti L e N, assicurandosi che il morsetto di terra di protezione (PE) sia collegato direttamente alla barra collettrice di terra in rame a bassa impedenza del sistema.

3

Configurare il morsetto S/S in base ai tipi di sensori di ingresso: collegare S/S a 24+ per le configurazioni con ingresso Sink, oppure collegare S/S a 0V per le configurazioni con ingresso Source.

4

Fissare tutti i morsettiere utilizzando le viti integrate con una coppia di serraggio da 0.5 a 0.8 N-m per prevenire il deterioramento dei contatti in presenza di vibrazioni meccaniche.

FAQ

Che cosa indica il suffisso ES-A su questo modulo?

Il suffisso ES-A indica che l'unità principale funziona con un'alimentazione a 100-240 V CA, dispone di ingressi a 24 V CC (selezionabili sink/source) e utilizza uscite a transistor di tipo sink.

Posso utilizzare l'FX3U-64MT/ES-A per controllare azionamenti servo o passo-passo?

Sì. Il controller dispone di tre canali indipendenti di uscita a impulsi (Y0, Y1 e Y2) con frequenza fino a 100 kHz, consentendo il controllo diretto ad anello aperto di un massimo di tre assi senza moduli di posizionamento aggiuntivi.

La memoria di programmazione è espandibile sulla CPU della serie FX3U?

L'FX3U-64MT/ES-A contiene 64.000 passi di memoria RAM/Flash integrata, sufficienti per applicazioni complesse. Tuttavia, è possibile installare cassette di memoria (come FX3U-FLROM-16/64) per trasferire e creare copie di backup dei programmi.

Qual è il limite massimo per l'espansione totale degli I/O su questa unità?

L'unità base FX3U può essere espansa fino a un massimo di 256 punti di I/O digitali locali, o fino a 384 punti di I/O utilizzando configurazioni di rete CC-Link.
