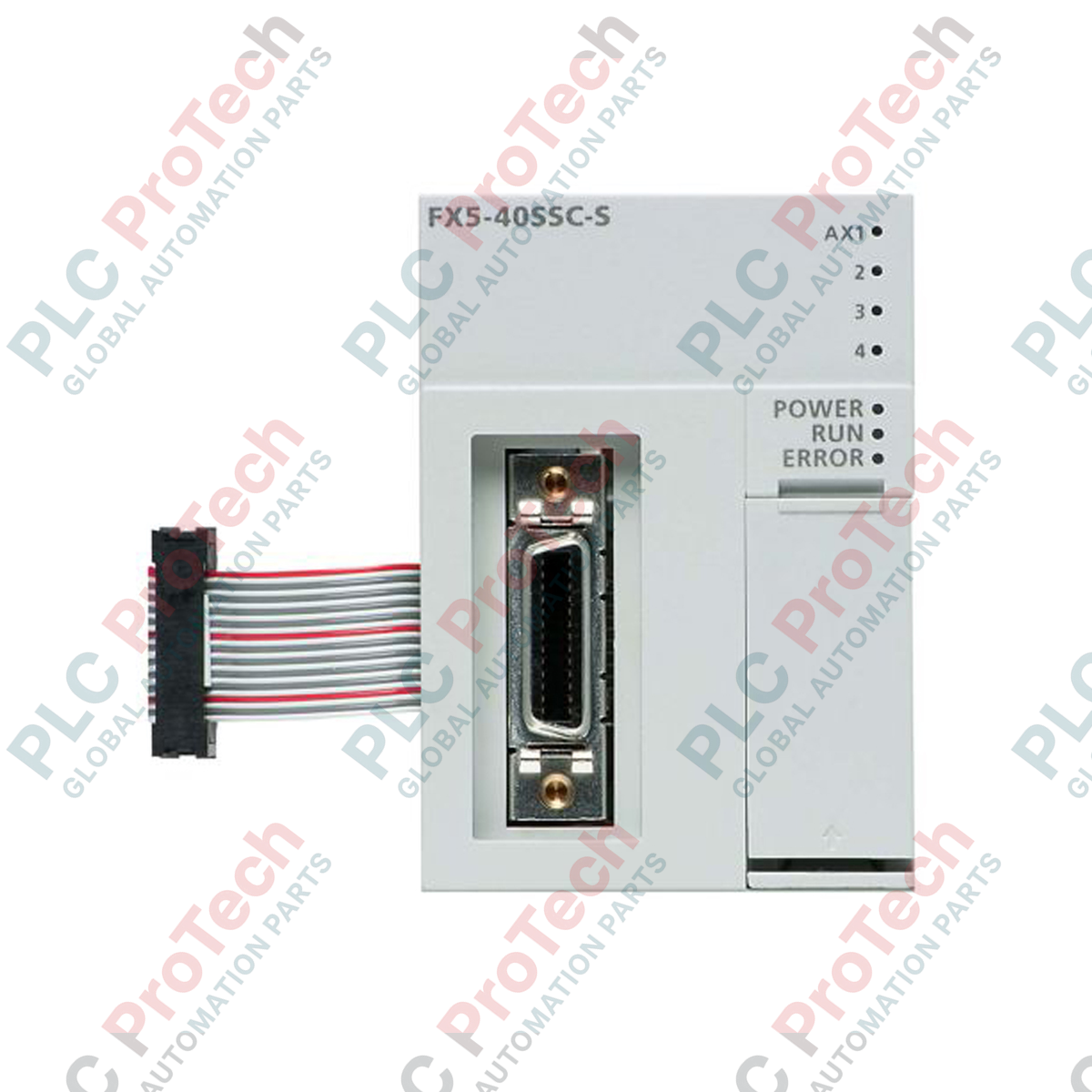

Modulo di posizionamento semplice Mitsubishi Electric FX5-40SSC-S serie MELSEC iQ-F

Descrizione

Progettato per facilitare la sincronizzazione ad alta velocità e multi-asse nella piattaforma di automazione MELSEC iQ-F, il Mitsubishi Electric FX5-40SSC-S è un modulo Simple Motion dedicato a 4 assi. Questo modulo integra la connettività senza soluzione di continuità alla rete in fibra ottica SSCNET III/H per consentire il posizionamento complesso, il controllo sincrono e le configurazioni velocità-coppia direttamente da un sistema PLC FX5U o FX5UC. Progettato per il controllo ad alta velocità delle macchine, offre un ciclo operativo ultra-preciso di 1.777 ms, risultando particolarmente efficace nelle applicazioni che richiedono il coordinamento sincronizzato dei servomotori senza sovraccaricare la CPU principale.

Caratteristiche

• Sincronizzazione multi-asse: coordina fino a 4 assi (inclusi gli assi virtuali dell'amplificatore servo) per operazioni su percorsi sincronizzati e continui.
• Interpolazione avanzata: supporta l'interpolazione lineare multi-asse (fino a 4 assi) e l'interpolazione circolare (2 assi) per il tracciamento di percorsi complessi.
• Comunicazione ad alta velocità: utilizza la rete sincrona SSCNET III/H, affidabile e immune ai disturbi elettromagnetici.
• Manutenzione senza batteria: salva tutti i parametri, i profili di posizionamento e i dati di avvio dei blocchi direttamente nella ROM flash non volatile.
• Profili di movimento diversificati: supporta il controllo PTP (punto-punto), il controllo della traiettoria, il controllo velocità-coppia e la commutazione bidirezionale velocità-posizione.
• Controlli di livellamento: curve integrate di accelerazione/decelerazione trapezoidali e a S, con compensazione del gioco configurabile.

Applicazioni

• Apparecchiature per il confezionamento: ideale per linee di incartonamento multi-asse, sigillatura e movimentazione continua di materiali in bobina.
• Movimentazione dei materiali: controlla robot cartesiani pick-and-place ad alta velocità e convogliatori di smistamento sincronizzati.
• Assemblaggio automatizzato: esegue un posizionamento preciso per tavole indicizzatrici, inserimento di componenti e sistemi di avvitatura.
• Macchinari per l'etichettatura: coordina le relazioni tra gli assi master e slave per l'adattamento della velocità in tempo reale nelle operazioni di etichettatura.

Tabella delle specifiche tecniche

Connessioni e interfacce

L'FX5-40SSC-S utilizza porte di connessione dedicate per l'interfacciamento con reti ottiche ad alta affidabilità e l'integrazione diretta con i segnali esterni locali:

Considerazioni tecniche empiriche

Modelli alternativi e compatibilità

Durante la migrazione dei sistemi legacy, tenere presente che l'FX5-40SSC-S è specificamente compatibile con l'architettura hardware FX5U/FX5UC e viene programmato utilizzando l'ambiente MELSOFT GX Works3. Per i sistemi FX3U più datati che richiedono collegamenti SSCNET, il modello FX3U-20SSC-H era lo standard; tuttavia, l'FX5-40SSC-S rappresenta un aggiornamento generazionale con un tempo di scansione migliorato di 1,777 ms e funzionalità avanzate per gli assi virtuali. Tenere presente che la migrazione diretta del programma richiede la verifica dei profili di assegnazione degli assi nei parametri di GX Works3.

Problemi applicativi e note ingegneristiche

I collegamenti in fibra ottica SSCNET III/H devono essere maneggiati con cura all'interno degli involucri industriali. Piegare i cavi ottici oltre un raggio di 25 mm causerà una perdita del segnale ottico, con conseguenti guasti ricorrenti di disconnessione della rete, spesso visualizzati come allarme di perdita della comunicazione sul PLC/HMI. Assicurarsi di lasciare spazio sufficiente nel layout del quadro per i percorsi di instradamento dei cavi e di mantenere la massima pulizia durante l'inserimento dei connettori in fibra ottica.

Suggerimenti per la messa in servizio e il cablaggio

Gli ingressi di arresto forzato (EMI) devono essere cablati utilizzando una configurazione con contatto elettrico normalmente chiuso (NC) per garantire la sicurezza in caso di guasto. Se non viene utilizzato un circuito EMI esterno, l'ingresso deve essere bypassato o disabilitato tramite software nell'albero dei parametri di GX Works3 per evitare il blocco all'avvio del modulo. Assicurarsi che i cappucci protettivi antipolvere rimangano saldamente montati sui terminali ottici fino al momento del collegamento fisico dei cavi ottici, per prevenire la contaminazione da polvere industriale dei ricevitori ottici interni.

Linee guida per l'installazione

1. 1 Montare il modulo su una guida DIN standard da 35 mm accanto all'unità principale PLC FX5 o ai moduli di espansione adiacenti. Assicurarsi che i ganci del modulo siano fissati saldamente alla guida.
2. 2 Collegare il cavo piatto di estensione proveniente dal modulo precedente o dalla CPU alla porta dell'interfaccia del bus interno dell'FX5-40SSC-S, assicurandosi che il collegamento sia bloccato saldamente.
3. 3 Inserire direttamente il cavo in fibra ottica SSCNET III/H nella porta del connettore CN1 fino a udire uno scatto che ne confermi il corretto innesto. Rispettare il raggio di curvatura richiesto.
4. 4 Collegare la morsettiera anteriore dei segnali esterni (FLS, RLS, EMI, DOG) utilizzando un cablaggio di controllo a 24 V CC adeguatamente schermato, assicurandosi che le schermature siano collegate a terra in un unico punto di messa a terra a bassa impedenza.
