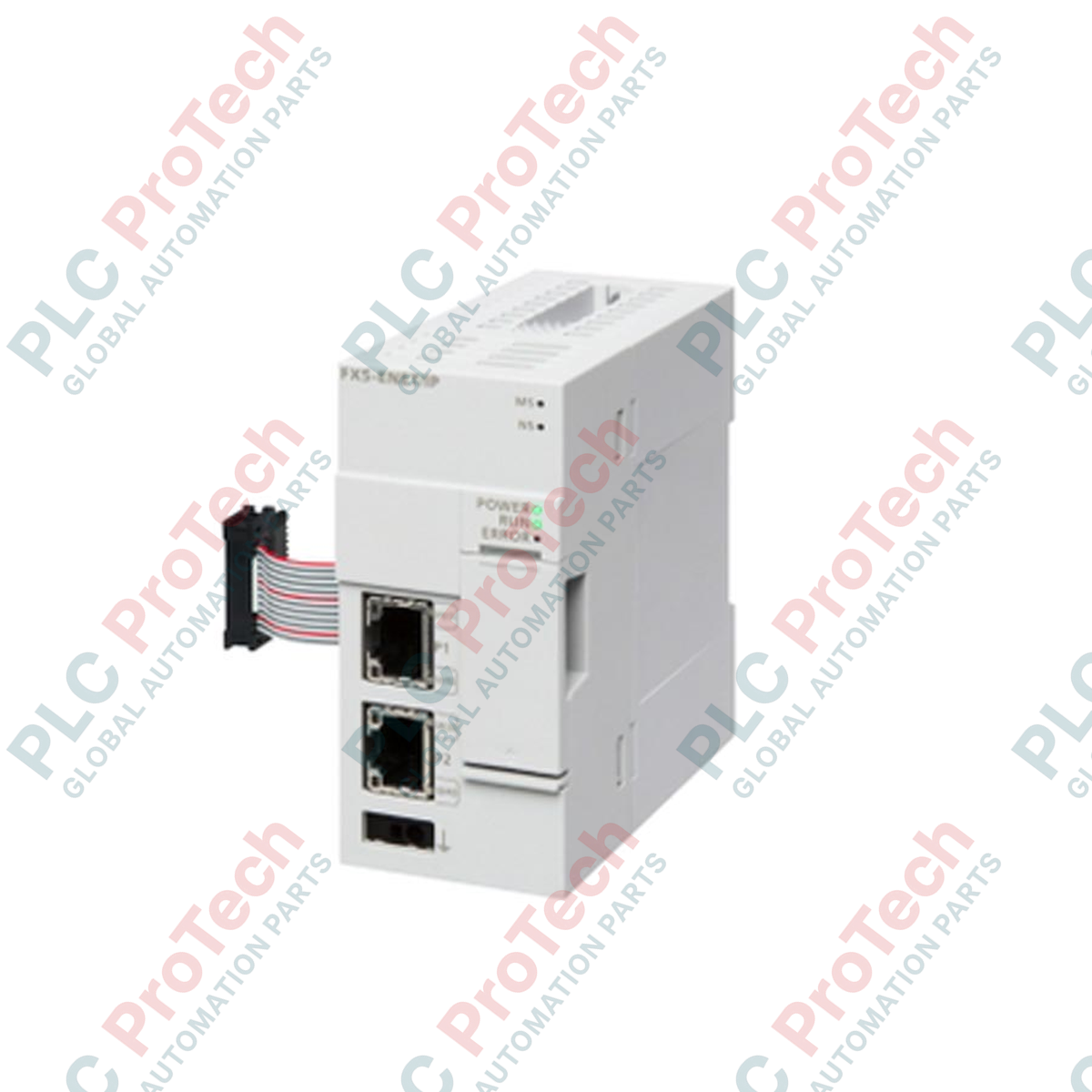

Modulo di rete Mitsubishi Electric FX5-ENET MELSEC serie iQ-F

Descrizione

Offrendo una connettività Ethernet ampliata ai controller MELSEC iQ-F, il Mitsubishi Electric FX5-ENET funziona come modulo di interfaccia di rete dedicato e ad alte prestazioni. Questo modulo consente ai PLC host di integrarsi perfettamente in architetture complesse a livello di stabilimento, fornendo una porta Ethernet indipendente che supporta comunicazioni multiprotocollo simultanee. Consente agli ingegneri dell'automazione industriale di isolare il traffico di rete instradando i sistemi HMI locali e SCADA di supervisione attraverso sottoreti fisiche separate, evitando colli di bottiglia dei dati sulla porta principale della CPU. Progettato per una trasmissione affidabile dei dati, il modulo elabora nativamente CC-Link IE Field Network Basic, SLMP (Seamless Message Protocol) e le configurazioni standard del protocollo di comunicazione socket.

Caratteristiche

• Isolamento di due sottoreti: consente un secondo percorso di instradamento IP indipendente per separare l'I/O a livello macchina dalle reti a livello di fabbrica.
• Supporto multiprotocollo: elabora contemporaneamente CC-Link IE Field Basic, SLMP, protocollo MC, client/server FTP e sincronizzazione dell'ora SNTP.
• Gestione dati ad alta capacità: supporta fino a 32 socket di connessione simultanei per applicazioni SCADA e database complesse.
• Indicatori diagnostici: indicatori LED di stato frontali per una rapida risoluzione visiva dei problemi relativi all'attività del collegamento, alle velocità di trasmissione e agli errori di sistema.
• Configurazione semplice: configurazione hardware diretta e mappatura dei parametri completate interamente nell'ambiente software di progettazione GX Works3.

Applicazioni

• Macchinari per il confezionamento ad alta densità che richiedono collegamenti di comunicazione HMI e SCADA indipendenti.
• Integrazione di celle di assemblaggio automobilistico che utilizza CC-Link IE Field Network Basic per il controllo delle stazioni remote.
• Sistemi di telemetria remota per la gestione delle acque e delle acque reflue che utilizzano trasferimenti di file FTP per i report di registrazione giornalieri.
• Sistemi di movimentazione dei materiali che interfacciano sistemi di visione e lettori di codici a barre di terze parti tramite comunicazione socket TCP/UDP raw.

Specifiche tecniche

Informazioni empiriche di progettazione

Modelli alternativi e compatibilità

Sebbene la CPU FX5U di base disponga di una porta Ethernet RJ45 integrata, FX5-ENET viene utilizzato specificamente quando la sicurezza di rete richiede sottoreti fisicamente separate o quando il progetto supera i limiti di connessione nativi della CPU di base. Notare che, quando si monta FX5-ENET su una CPU FX5UC ultracompatta, è necessario installare un modulo di conversione del bus FX5-CNV-BUS o FX5-CNV-BUSC prima di collegare questo blocco di rete.

Problemi applicativi e note di progettazione

Quando si configura CC-Link IE Field Network Basic, verificare che il carico di trasmissione ciclica totale non saturi la larghezza di banda della rete. Poiché FX5-ENET si basa sul bus di sistema interno per l'alimentazione, assicurarsi che l'assorbimento totale di corrente di tutti i moduli di espansione collegati non superi la capacità residua dell'alimentazione di servizio a 24 V CC integrata nel modulo CPU host.

Suggerimenti per la messa in servizio e il cablaggio

Per evitare che il rumore industriale ad alta frequenza interrompa i pacchetti di comunicazione, utilizzare sempre cavi Ethernet a doppia schermatura di categoria 5e (STP) o superiore. Collegare a terra la schermatura sul lato dello switch e verificare che l'unità base principale del PLC sia adeguatamente collegata a una terra di classe D (resistenza di terra pari o inferiore a 100 ohm) tramite una treccia di messa a terra in rame dedicata e corta.
