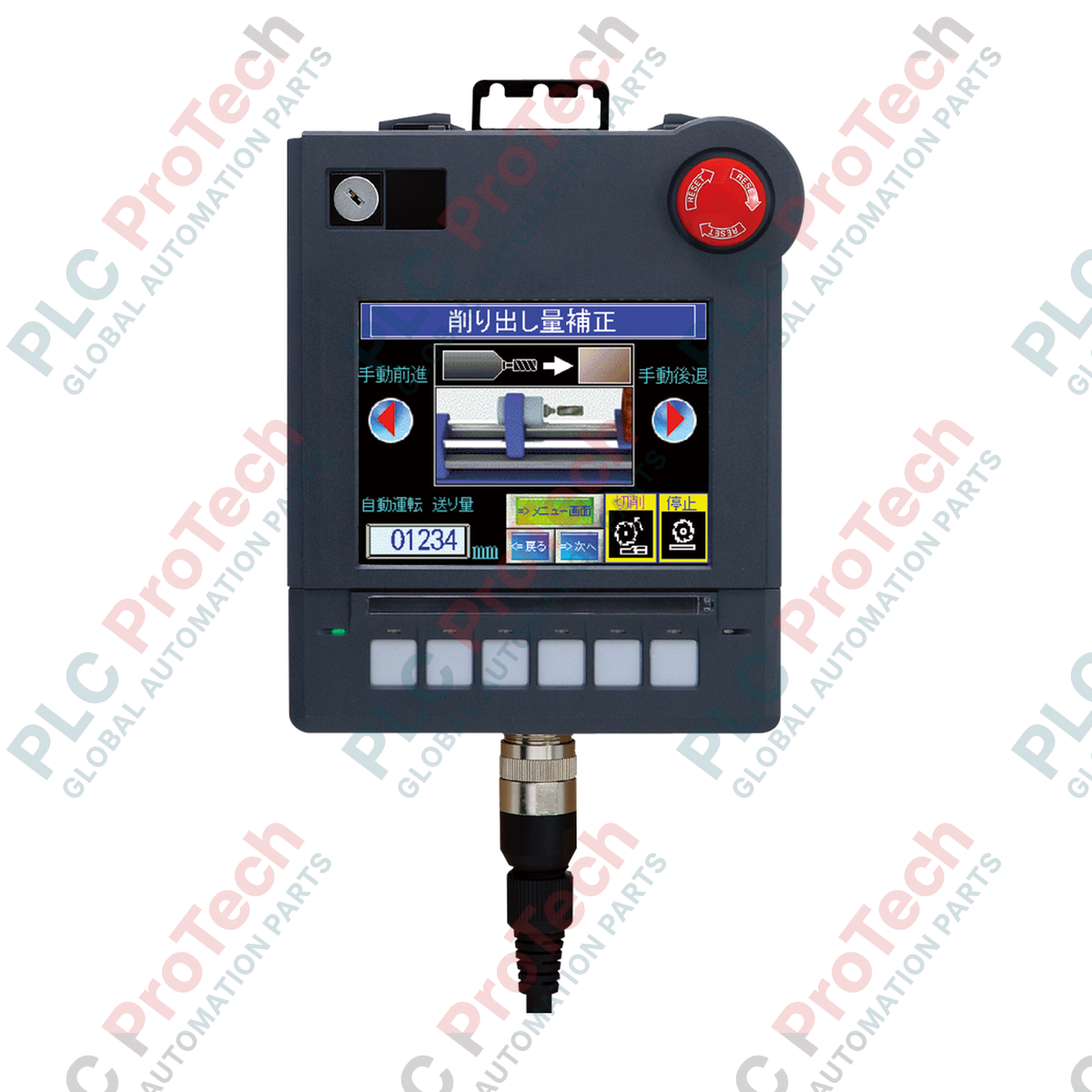

Mitsubishi Electric GT1155HS-QSBD HMI touchscreen portatile della serie GOT1000

Descrizione

Progettato per il funzionamento mobile e il controllo diretto a bordo macchina, il GT1155HS-QSBD funge da interfaccia uomo-macchina (HMI) portatile e robusta all'interno della piattaforma GOT1000 di Mitsubishi Electric. Questo terminale operatore della serie "Handy" integra comandi fisici tattili e funzioni di sicurezza ad alta affidabilità direttamente nell'involucro portatile, rendendolo ideale per la configurazione manuale delle macchine, le operazioni di insegnamento e le attività di debug locale.

L'unità è dotata di un luminoso display a colori STN da 5,7 pollici con risoluzione QVGA di 320 x 240 pixel. Per garantire un funzionamento sicuro in modalità manuale, il dispositivo integra comandi fisici per l'operatore, tra cui sei interruttori applicativi, un selettore azionato a chiave e un interruttore di sicurezza a presa a tre posizioni (interruttore abilitatore/deadman). Grazie alla connettività seriale multicanale e alla memoria espandibile tramite CompactFlash, questo terminale si interfaccia senza problemi con i PLC MELSEC e altri controllori industriali.

Caratteristiche

• Formato portatile industriale: Design mobile progettato per operazioni manuali sicure con dispositivo portatile collegato tramite cavo in ambienti impegnativi.
• Elementi di sicurezza integrati: Interruttore di sicurezza a presa integrato a 3 posizioni (OFF-ON-OFF) e selettore a chiave a 2 posizioni per un'autorizzazione sicura dell'operatore.
• Display touch vivido: Schermo a cristalli liquidi STN da 5,7 pollici, con visualizzazione a 256 colori, contrasto regolabile e controllo della luminosità su più livelli.
• Interfacce seriali versatili: Comunicazione principale tramite un robusto connettore circolare a 32 pin, compatibile con i protocolli RS-422 e RS-232, integrato da una porta di programmazione RS-232 standard Mini-DIN a 9 pin.
• Memoria espandibile: Dotato di uno slot per schede CompactFlash (CF) di tipo I, per l'installazione rapida del sistema operativo, il backup dei progetti e la registrazione delle ricette.
• Robusta classificazione IP: Progettato per soddisfare gli standard IP65F (JEM 1030), offrendo protezione contro spruzzi d'acqua, nebbia d'olio e infiltrazioni di polvere.

Applicazioni

• Programmazione di celle robotizzate e utilizzo dei teach pendant.
• Configurazione delle linee di assemblaggio automobilistico e override manuali.
• Manutenzione sul campo, calibrazione e messa in servizio locale.
• Risoluzione dei problemi nei sistemi di imballaggio, smistamento e movimentazione dei materiali.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Gestione dei cavi: instradare il cavo di sistema a 32 pin lontano dalle linee CA ad alta tensione o dai cavi di alimentazione del motore, per ridurre al minimo le interferenze elettromagnetiche (EMI).
• Protezione delle porte: assicurarsi che i tappi ambientali in gomma siano saldamente sigillati sulle porte Mini-DIN e USB quando non sono attivamente collegate a un PC di configurazione, per mantenere il grado di protezione IP65F.
• Messa a terra: collegare il conduttore di terra funzionale dedicato del cablaggio lato host a un punto di messa a terra industriale a bassa impedenza.
• Ambiente operativo: evitare di esporre il pannello del display HMI alla luce solare diretta per periodi prolungati, per prevenire l'accumulo di calore e la polarizzazione localizzata dello strato di cristalli liquidi.

Conformità e certificazioni

• Omologato UL / cUL
• CE (Direttiva EMC)
• CE (Direttiva RoHS)
• KC (Certificazione coreana)
