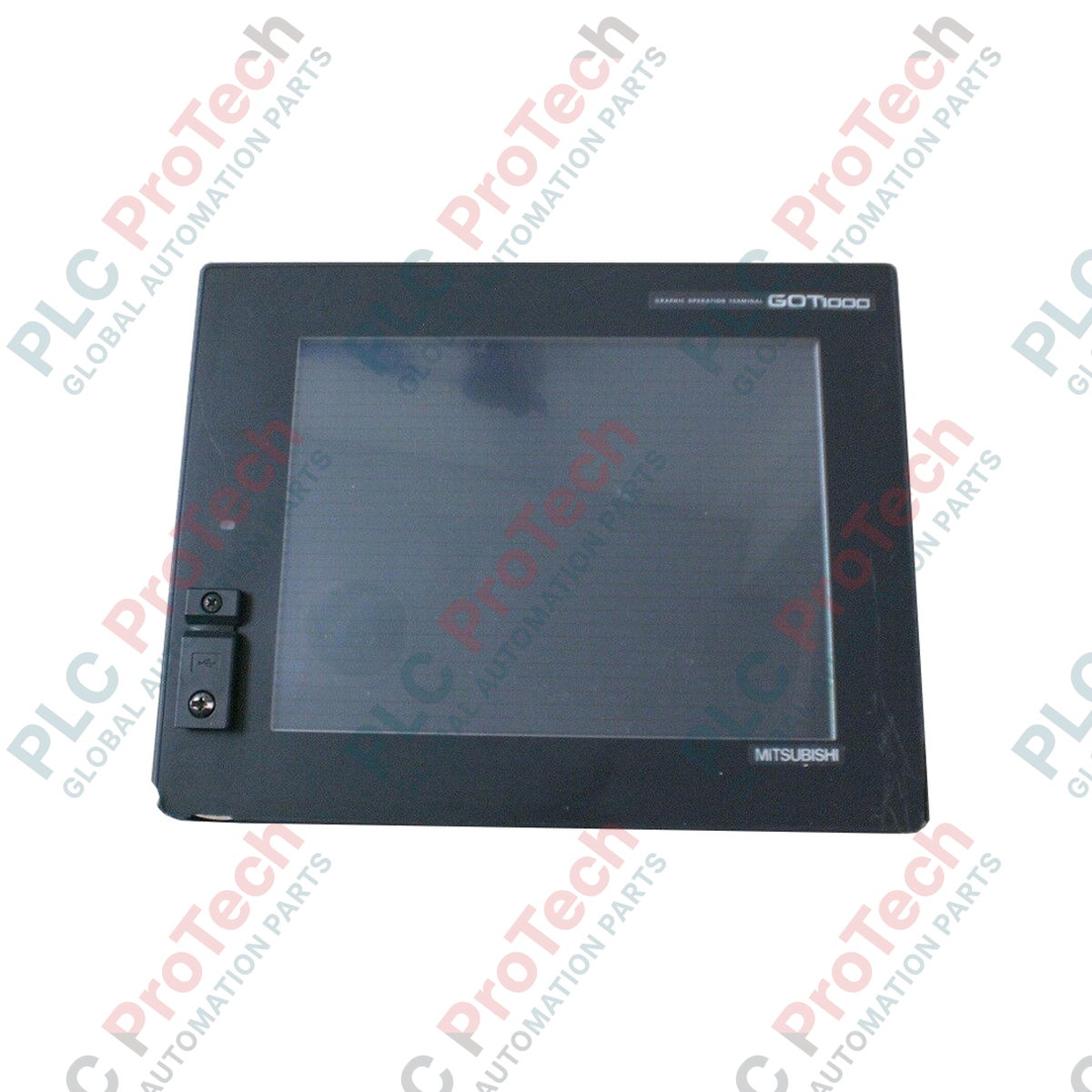

Touch screen HMI Mitsubishi Electric GT1565-VTBD serie GOT1000

Descrizione

Progettato per facilitare il controllo degli operatori ad alta risoluzione e il monitoraggio del sistema, Mitsubishi Electric GT1565-VTBD funge da nodo centrale di visualizzazione nei moderni sistemi di controllo industriale. Sviluppato come parte della famiglia GOT1000 ad alte prestazioni, questo terminale grafico operatore da 8.4 pollici traduce i dati complessi della macchina in interfacce visive chiare. Supporta più protocolli industriali simultaneamente, consentendo il collegamento diretto ai registri PLC, ai parametri degli azionamenti e ai sistemi di sicurezza. Dotato di solide opzioni di comunicazione, garantisce frequenze di aggiornamento rapide dei dati e una diagnostica affidabile del sistema in ambienti industriali difficili.

Caratteristiche principali

• Display a colori TFT ad alta densità da 8.4 pollici, con ampia profondità cromatica per una resa chiara della diagnostica.
• La risoluzione VGA standard (640 x 480 pixel) ottimizza la leggibilità del testo e la visualizzazione dettagliata dei pannelli sinottici.
• Porte di comunicazione multi-canale integrate che supportano gli standard seriali RS-232 e RS-422/485.
• L'interfaccia USB dedicata sul pannello frontale facilita il rapido caricamento e scaricamento dei programmi sul posto e gli aggiornamenti del sistema operativo.
• Slot per scheda CompactFlash (CF) sicuro per la registrazione dei dati, l'archiviazione delle ricette e i backup del sistema.
• Struttura robusta con grado di protezione IP67f del pannello frontale contro la polvere e i getti d'acqua a bassa pressione.
• Configurazione dell'alimentazione con ingresso industriale a 24 VDC, adatta all'integrazione nei quadri di controllo standard.

Applicazioni

• Linee di assemblaggio automobilistico e coordinamento di celle di saldatura robotizzate.
• Automazione di macchinari per l'industria alimentare, delle bevande e del confezionamento.
• Impianti municipali di trattamento delle acque e interfacce per stazioni di pompaggio.
• Produzione di componenti discreti e monitoraggio dello stato di macchine CNC multiassi.
• Sistemi di dosaggio chimico e visualizzazione dei processi batch.

Specifiche tecniche

Collegamenti e interfacce

Modelli alternativi e compatibilità

Il GT1565-VTBD costituisce un'alternativa funzionale diretta al GT1565-VTBA alimentato in CA, con dimensioni di montaggio fisiche e modelli software identici, utilizzando al contempo una linea di alimentazione sicura a 24 VDC. Per gli aggiornamenti dei sistemi moderni, i progetti sviluppati per questa unità possono essere convertiti alla serie GT2508-VTBD attuale utilizzando le utility di migrazione integrate in GT Works3. Tuttavia, durante l'adeguamento, è necessario verificare le principali modifiche fisiche, come gli spazi di profondità e l'assegnazione dei blocchi terminali.

Problemi applicativi e note tecniche

La retroilluminazione del display ha una durata nominale di circa 50.000 ore di funzionamento. Per ottimizzare la vita utile di questo componente, i tecnici incaricati della messa in servizio devono sempre configurare il timer di spegnimento automatico della retroilluminazione nell'utility GT Designer3. Assicurarsi che la temperatura del pannello circostante rimanga inferiore a 50 Celsius; il funzionamento in armadi scarsamente ventilati e ad alta temperatura può accelerare il degrado della retroilluminazione e causare un disallineamento delle coordinate del tocco sullo schermo.

Suggerimenti per la messa in servizio e il cablaggio

Far passare sempre i cavi di comunicazione (RS-422 e RS-232) in canaline dedicate e schermate, separate dai cavi dei motori trifase di potenza. Per proteggere i circuiti interni dell'HMI dai picchi di tensione di modo comune, collegare il terminale di terra funzionale (FG) a un punto di terra dedicato a bassa impedenza (terra di classe D, inferiore a 100 ohm). Evitare di collegare a cascata i terminali di terra con carichi ad alta induttanza come gli azionamenti a velocità variabile.

Linee guida per l'installazione
