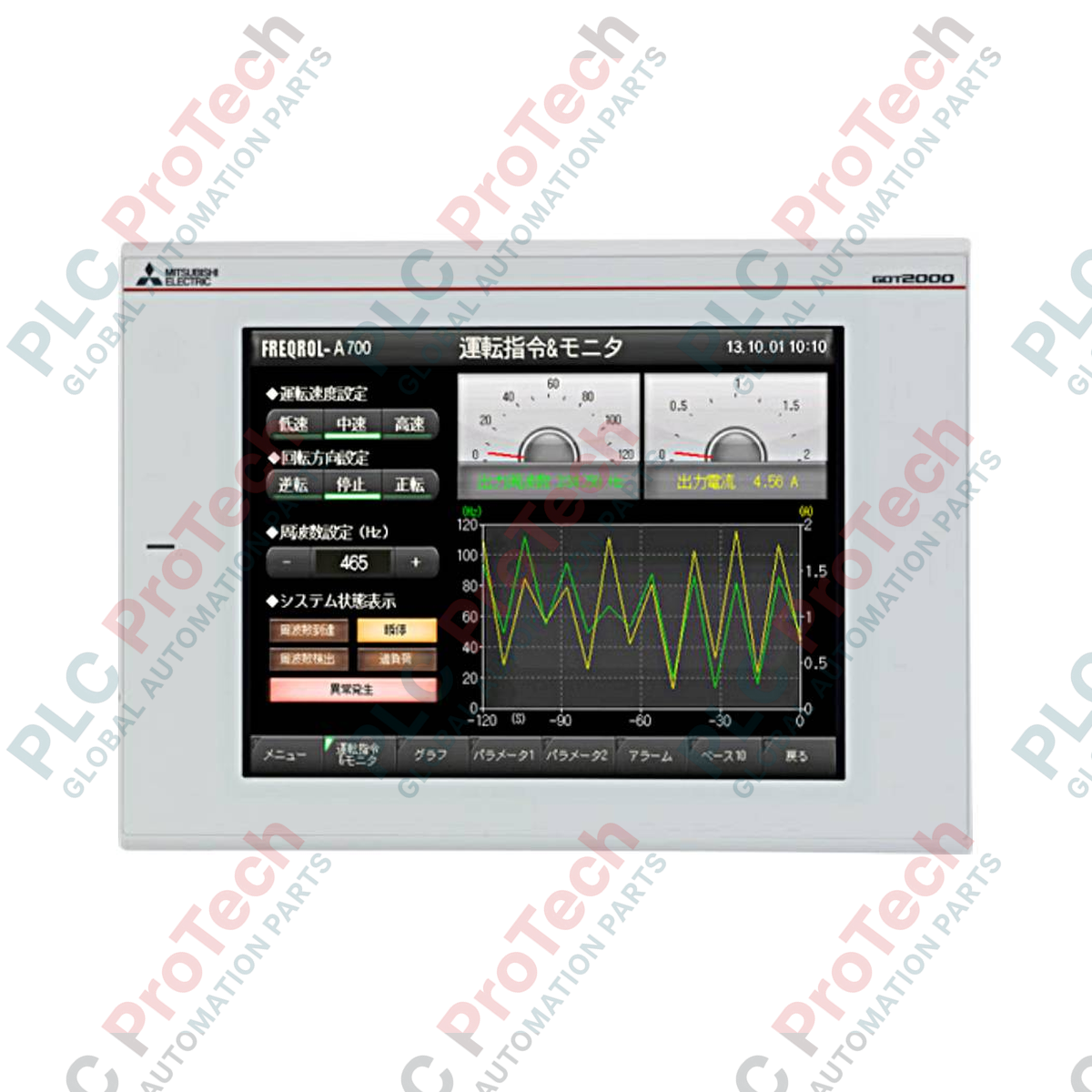

Terminale grafico operatore della serie GOT2000 Mitsubishi Electric GT2710-VTWD

SKU GT2710-VTWD

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: GT2710-VTWD

  • Country of origin:United States

  • Product Type: Terminali operativi grafici

  • Payment: T/T, Western Union

  • Weight: 8g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per fornire un'interfaccia visiva intuitiva ad alta risoluzione per architetture complesse di automazione industriale, il Mitsubishi Electric GT2710-VTWD è un HMI premium da 10,4 pollici progettato per la visualizzazione di processi impegnativi. Questo terminale operatore della serie GOT2000 integra un vivace display TFT a colori con una risoluzione VGA di 640 x 480 pixel, ottimizzata per un'elevata leggibilità in diverse condizioni di illuminazione ambientale. Grazie alle avanzate funzionalità multi-touch e di controllo tramite gesti, gli operatori possono interagire con le schermate di controllo mediante gesti diretti di scorrimento, zoom e pizzicamento, riducendo la latenza di navigazione e minimizzando gli errori di immissione tramite tastiera. Questo modello è caratterizzato da una distintiva cornice bianca e funziona con un'alimentazione nominale in ingresso di 24 VCC, risultando particolarmente adatto ad ambienti sterili di camere bianche, macchinari specializzati e pannelli di controllo standard.

Caratteristiche

  • Display LCD TFT da 10,4 pollici ad alta fedeltà, con visualizzazione fino a 65.536 colori.
  • Interfaccia avanzata con controllo multi-touch e gesti per un'esperienza moderna dell'operatore.
  • Elegante cornice bianca progettata per ambienti con lavaggio a getto, medicali o sanitari per alimenti e bevande.
  • Elevata immunità ai disturbi e protezione dai transitori, progettate per ambienti elettromagnetici difficili.
  • Interfacce integrate per la comunicazione diretta con PLC, azionamenti a frequenza variabile e controllori del movimento.
  • Configurazioni flessibili del layout con opzioni di orientamento orizzontale o verticale.

Applicazioni

  • Camere bianche per la lavorazione farmaceutica e chimica a lotti.
  • Impianti di produzione alimentare, delle bevande e di imballaggi che richiedono configurazioni clean-in-place.
  • Diagnostica delle linee di produzione automobilistica e monitoraggio centralizzato delle macchine.
  • Sistemi di automazione per impianti municipali di trattamento delle acque e delle acque reflue.

Specifiche tecniche

Parametro Valori delle specifiche
Produttore Mitsubishi Electric
Riferimento del modello GT2710-VTWD
Tipo di display LCD TFT a colori
Dimensioni dello schermo 10,4 pollici
Risoluzione VGA (640 x 480 pixel)
Colore della cornice Bianco
Tensione di alimentazione in ingresso 24 VCC (+25%, -20%)
Carico di potenza massimo 42 W o inferiore (autonomo: 15 W, retroilluminazione disattivata: 8 W)
Corrente di spunto 5 A o inferiore (durata 20 ms, temperatura ambiente 25 °C)
Temperatura di esercizio Da 0 a 55 °C (montaggio orizzontale), da 0 a 50 °C (montaggio verticale)
Umidità di esercizio Dal 10 al 90% UR (senza condensa)
Resistenza di isolamento 10 MOhm o superiore (misurata a 500 VCC)
Dimensioni fisiche 30,3 cm (L) x 21,8 cm (A) x 5,2 cm (P)
Peso del dispositivo 2,1 kg (escluse le staffe di montaggio)
Peso di spedizione 8,0 kg

Connessioni e interfacce

Morsetto di interfaccia Specifiche tecniche e assegnazione
Morsettiera di alimentazione Viti dei morsetti di serraggio M3 (cavo applicabile: da 0,75 a 2 mm quadrati)
Coppia di serraggio dei terminali 0.5-0.8 N.m
Messa a terra Terminale di terra funzionale (FG), resistenza di terra pari o inferiore a 100 Ohm

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il GT2710-VTWD è un equivalente elettrico conforme ai requisiti delle camere bianche e sostituibile direttamente al modello standard GT2710-VTBD con cornice scura. Quando si sostituiscono questi terminali in sistemi preesistenti, verificare che i modelli del software di progettazione delle schermate utilizzino layout standard, per mantenere la piena compatibilità. Le applicazioni per schermate configurate per gli HMI della serie GT27 vengono eseguite senza problemi senza ricompilare i layout dei progetti, purché i protocolli di comunicazione siano configurati in modo identico.

Problemi applicativi e note di progettazione

Prestare particolare attenzione ai vincoli termici durante l'installazione: il montaggio verticale del pannello riduce la temperatura ambiente operativa massima consentita a 50 degC, rispetto ai 55 degC del montaggio orizzontale standard. Assicurare uno spazio libero di almeno 100mm dai componenti elettrici vicini che producono calore. Per prolungare la durata del touchscreen capacitivo, evitare di installare lo schermo alla luce solare diretta, per prevenire l'assorbimento localizzato di calore e la deriva della sensibilità al tocco indotta dai raggi UV nel tempo.

Suggerimenti per la messa in servizio e il cablaggio

Instradare sempre fisicamente i cavi di ingresso a 24 VCC separandoli dagli azionamenti per motori CA ad alta tensione e dalle linee dei servomotori. Per ridurre le interferenze del rumore elettrico ad alta frequenza con la superficie del pannello multi-touch, collegare direttamente il terminale FG alla barra collettrice principale dell'armadio utilizzando un cavo corto di sezione elevata (minimo 1.25 mm quadrati). Non collegare il cavo di terra in cascata con altri dispositivi di controllo.

Linee guida per l'installazione

AVVERTENZA CRITICA: Prima di iniziare qualsiasi installazione hardware, integrazione del pannello in camera bianca o modifica del cablaggio fisico, isolare completamente tutte le alimentazioni elettriche CA e CC a monte che alimentano l'armadio. La mancata disalimentazione dell'unità può causare gravi scosse elettriche, danni ai componenti a livello di sistema o l'avvio imprevisto dei macchinari.
1
Esaminare le dimensioni dell'apertura nel pannello dell'armadio, verificando che corrispondano alle dimensioni fisiche di montaggio del terminale operatore da 10.4 pollici.
2
Inserire con cautela il terminale HMI dalla parte anteriore del quadro di controllo, assicurandosi che la guarnizione protettiva impermeabile rimanga correttamente alloggiata nella sua scanalatura.
3
Fissare le staffe di montaggio fornite dall'interno del quadro di controllo e serrare le viti alla coppia specificata di 0.3-0.5 N.m, per preservare il grado di protezione contro l'ingresso di agenti esterni senza deformare il telaio.
4
Collegare i cavi di alimentazione a 24 VCC alla morsettiera a vite M3, verificando la corretta polarità, e fissare il conduttore di terra funzionale dedicato.

FAQ

Cosa distingue il modello GT2710-VTWD dagli altri terminali GOT2000?

Il modello GT2710-VTWD è caratterizzato da una distintiva cornice bianca e funziona con un'alimentazione a 24 V CC, risultando ideale per ambienti specializzati come camere bianche, strutture medicali e ambienti del settore alimentare e delle bevande.

Qual è la temperatura operativa massima per l'installazione verticale?

Quando il terminale è installato in un pannello con orientamento verticale, la temperatura operativa massima è ridotta a 50 °C. Le installazioni orizzontali supportano temperature fino a 55 °C.

Questo terminale supporta le operazioni multi-touch e il controllo tramite gesti?

Sì, questo modello della serie Advanced GOT2000 è dotato di funzionalità multi-touch e di riconoscimento dei gesti, che supportano operazioni come lo zoom con pizzico e lo scorrimento.

Quali sono le sezioni dei cavi consigliate per la morsettiera di alimentazione?

La morsettiera accetta cavi con sezioni comprese tra 0,75 e 2 mm quadrati. La coppia di serraggio consigliata per le viti dei terminali è compresa tra 0,5 e 0,8 N.m.
