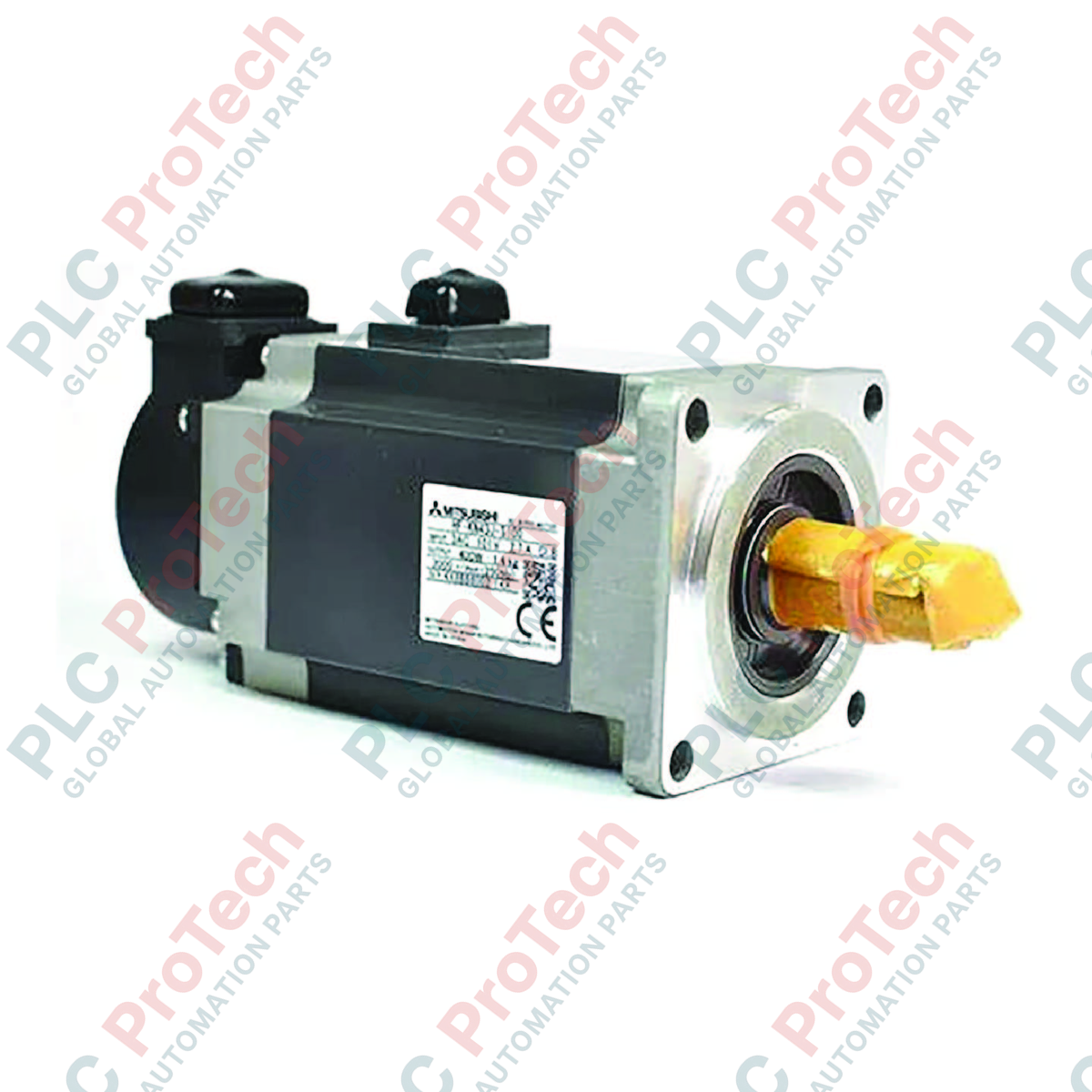

Servomotore CA Mitsubishi Electric HF-SN202J-S100 della serie HF-SN

Descrizione

Ottimizzato per applicazioni con carichi ad alta inerzia che richiedono un controllo preciso della velocità e della posizione, il Mitsubishi Electric HF-SN202J-S100 è un servomotore CA di livello industriale della famiglia della serie HF-SN. Questo motore eroga una potenza di uscita nominale di 2,0 kW a una velocità nominale di 2000 giri/min, risultando altamente efficace per attività di posizionamento industriale pesante. Progettato per resistere agli ambienti di produzione più impegnativi, il dispositivo presenta una tenuta dell'olio integrata sull'albero (indicata dal suffisso "J") e ha una classificazione di protezione IP67, che protegge gli avvolgimenti interni da polvere, nebbia d'olio e umidità. Si abbina perfettamente agli amplificatori per servomotori della serie Mitsubishi MELSERVO per garantire una distribuzione uniforme della coppia lungo l'intero intervallo operativo.

Caratteristiche

• Prestazioni ad alta inerzia: È adatto alle macchine con elevati rapporti tra l'inerzia del carico e quella del motore, garantendo profili di accelerazione stabili.
• Tenuta dell'olio integrata: La tenuta meccanica dell'olio incorporata impedisce la penetrazione di lubrificante o refrigerante lungo l'albero motore.
• Classe di protezione IP67: Offre una tenuta ambientale superiore contro le particelle fini e gli spruzzi diretti di liquidi.
• Feedback ad alta risoluzione: Dotato di feedback nativo dell'encoder per una rigorosa precisione di posizionamento ad anello chiuso.
• Struttura robusta: Alloggiamento industriale per impieghi gravosi, ottimizzato per la dissipazione del calore per conduzione.

Applicazioni

• Sistemi di movimentazione dei materiali: Trasportatori, sistemi di trasferimento per carichi pesanti e sistemi di smistamento che richiedono un'accelerazione controllata.
• Macchinari per l'imballaggio: Tavole rotanti di indicizzazione, sistemi di sigillatura e caricatori di cartoni.
• Cambi utensile automatici: Posizionamento preciso di gruppi meccanici pesanti in ambienti CNC.
• Robot a portale e cartesiani: Movimenti degli assi ad alta inerzia nelle linee di assemblaggio automobilistico.

Specifiche tecniche

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il modello HF-SN202J-S100 è progettato specificamente per l'uso nell'architettura di controllo Mitsubishi MR-JE (con amplificatori MR-JE-200A o MR-JE-200B corrispondenti). Se si sostituiscono modelli della serie HF-SP più vecchi con la stessa potenza, assicurarsi della compatibilità del telaio di montaggio e verificare la compatibilità del connettore dell'encoder, poiché l'orientamento dei pin può variare tra i cavi delle generazioni precedenti e le configurazioni più recenti con suffisso S100.

Errori applicativi e note ingegneristiche

Per prevenire il deterioramento prematuro dei cuscinetti del motore, i limiti di carico radiale e assiale devono rispettare rigorosamente le specifiche OEM. In caso di cicli di lavoro continui e ripetitivi, assicurarsi che la superficie di montaggio meccanica funzioni come un dissipatore termico efficace (idealmente una piastra in acciaio da 300 mm x 300 mm x 12 mm o più grande). Una dissipazione del calore insufficiente farà aumentare la temperatura delle bobine interne, provocando un allarme di sovraccarico termico (AL.50 o AL.51) sull'azionamento corrispondente.

Suggerimenti per la messa in servizio e il cablaggio

Quando si instradano i cavi in ambienti soggetti a spruzzi di refrigerante o acqua, installare sempre un anello salvagoccia prima che i cavi entrino nei connettori del motore. Anche con una classificazione IP67, l'accumulo costante di liquido nel punto di ingresso del cavo può infiltrarsi oltre le guarnizioni nel corso di lunghi periodi di funzionamento. Assicurarsi che i cavi dell'encoder siano schermati e instradati separatamente dai cavi di alimentazione del motore ad alta tensione, per ridurre al minimo le interferenze elettromagnetiche ad alta frequenza.

Linee guida per l'installazione
