Mitsubishi Electric

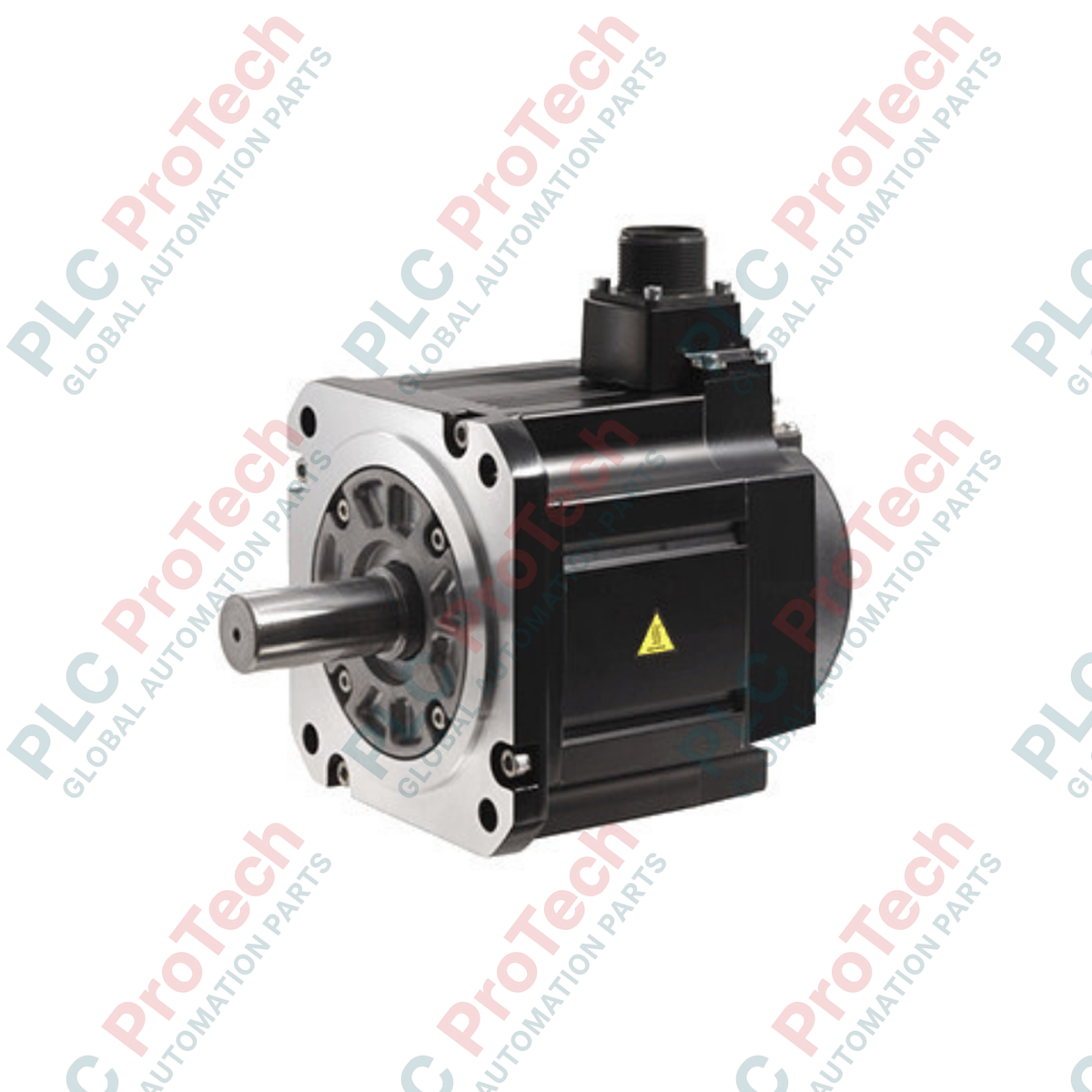

Servomotore CA della serie HG-SN102BJ-S100 Mitsubishi Electric

SKU HG-SN102BJ-S100

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: HG-SN102BJ-S100

  • Country of origin:United States

  • Product Type: Motori servo AC

  • Payment: T/T, Western Union

  • Weight: 8200g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Progettato per gestire carichi industriali ad alta inerzia con elevata precisione, il servomotore CA Mitsubishi Electric HG-SN102BJ-S100 offre una coppia stabile e prestazioni affidabili nei moderni sistemi di produzione. Con una potenza nominale di 1.0 kW e una velocità nominale di 2000 r/min, questo modello è dotato di un freno elettromagnetico di sicurezza integrato e di una tenuta dell'olio installata in fabbrica per impedire l'ingresso di fluidi, risultando adatto a condizioni ambientali impegnative.

Caratteristiche

  • Design ad alta inerzia ottimizzato per applicazioni con carichi variabili.
  • Freno elettromagnetico integrato a 24VDC per un mantenimento di sicurezza affidabile e arresti di emergenza.
  • Tenuta dell'olio dell'albero installata in fabbrica, che protegge i componenti interni dai lubrificanti industriali e dai fluidi da taglio.
  • Robusto involucro con grado di protezione IP67 (esclusa la parte di passaggio dell'albero), che consente l'installazione in ambienti polverosi o umidi.
  • Isolamento termico di classe 155 (F), che garantisce un'integrità operativa stabile durante cicli di lavoro gravosi.

Applicazioni

  • Sistemi automatizzati per la movimentazione e il confezionamento dei materiali.
  • Tavole rotanti indicizzate per impieghi gravosi e assi di posizionamento.
  • Macchinari per la lavorazione tessile e apparecchiature di avvolgimento.
  • Assi ausiliari di macchine utensili che richiedono il mantenimento del freno durante le interruzioni di corrente.

Specifiche tecniche

Parametro Valore
Produttore Mitsubishi Electric
Numero di modello HG-SN102BJ-S100
Serie Serie HG-SN
Potenza nominale 1.0 kW
Coppia nominale 4.77 N-m
Velocità nominale 2000 r/min
Velocità massima 3000 r/min
Corrente nominale 5.6 A
Corrente massima 17.0 A
Freno elettromagnetico Sì (integrato, tipo con mantenimento a 24VDC)
Tenuta dell'olio Sì (installato)
Classe di isolamento 155 (F)
Grado di protezione IP IP67 (esclusa la parte di passaggio dell'albero)
Temperatura ambiente di esercizio Da 0 a 40 °C (senza congelamento)
Peso netto 8.2 kg
Peso di spedizione (calcolato) 10.0 kg

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Il suffisso "BJ" specifica sia un freno integrato ("B") sia un paraolio ("J"). Sebbene i modelli standard come HG-SN102 siano fisicamente compatibili per dimensioni del telaio e dell'albero, il passaggio a una variante priva di B o di J richiederà la modifica del circuito di sicurezza del controllo PLC e potrebbe compromettere la protezione della tenuta in ambienti umidi. Verificare che il set di parametri del drive corrisponda alla configurazione delle specifiche speciali S100 se si sostituisce un motore personalizzato di fabbrica.

Problemi applicativi e note ingegneristiche

Mantenere il rapporto di inerzia carico-motore pari o inferiore a 15. Il superamento di questo limite causa sovraelongazioni di posizionamento, instabilità del loop e guasti ricorrenti di sovracorrente (come AL.50 o AL.30 sui drive MELSERVO associati). Se il sistema richiede frequenti decelerazioni ad alta intensità con carichi ad alta inerzia, integrare una batteria esterna di resistori per la frenatura dinamica o la rigenerazione, per proteggere i condensatori interni del drive.

Suggerimenti per la messa in servizio e il cablaggio

Sopprimere sempre i picchi di tensione del freno elettromagnetico a 24VDC collegando un varistore di assorbimento delle sovratensioni in parallelo alla bobina del freno. Non condividere l'alimentazione del freno a 24VDC con il circuito di alimentazione degli I/O del controllore PLC, poiché la commutazione dei carichi induttivi del freno introduce disturbi elettrici che possono far cadere le alimentazioni locali di controllo o causare guasti intermittenti nella comunicazione dell'encoder.

Linee guida per l'installazione

AVVERTENZA CRITICA: Prima di iniziare l'installazione, mettere fuori servizio e contrassegnare tutte le fonti di alimentazione principali e ausiliarie che alimentano l'amplificatore del servomotore e il sistema di controllo del freno. Attendere almeno 15 minuti per consentire la scarica della carica residua nei condensatori del bus CC dell'amplificatore. Verificare l'assenza di tensione con un multimetro digitale calibrato prima di toccare i terminali o i collegamenti del motore.
1

Montare il motore su una superficie metallica piana e rigida, progettata per fungere da dissipatore di calore. Assicurarsi che la superficie di accoppiamento sia priva di detriti, vernice e prodotti antiruggine.

2

Verificare l'allineamento dell'albero per evitare carichi radiali e assiali eccessivi. Utilizzare un giunto flessibile omologato per il funzionamento di servomotori ad alta coppia, per prevenire l'affaticamento meccanico dei cuscinetti del motore.

3

Instradare i cavi con un anello salvagoccia continuo se è previsto il deflusso di liquidi in prossimità dei connettori. Collegare saldamente la carcassa del motore alla piastra di messa a terra del quadro elettrico principale utilizzando una treccia di terra di grande sezione e bassa impedenza.

FAQ

Qual è lo scopo della designazione BJ su HG-SN102BJ-S100?

La «B» indica un freno elettromagnetico di sicurezza integrato da 24 V CC, utilizzato per mantenere la posizione durante gli stati di spegnimento. La «J» indica un paraolio dell'albero preinstallato, progettato per proteggere i componenti interni dai fluidi industriali e dall'olio da taglio.

Questo motore può funzionare senza collegare un'alimentazione per il controllo del freno?

No. Il freno elettromagnetico è un freno di mantenimento a sicurezza intrinseca. È normalmente bloccato e richiede un'alimentazione continua a 24 V CC per sbloccare l'albero. Tentare di ruotare il motore mentre il freno non è alimentato sovraccaricherebbe il servoazionamento e danneggerebbe il motore.

Quali sono i requisiti di messa a terra e schermatura per questo servomotore?

Il telaio del motore deve essere collegato alla barra di terra del quadro di controllo tramite un cavo di messa a terra dedicato, di sezione elevata. I cavi di potenza del motore e dell'encoder devono essere schermati, con le schermature collegate a terra sul lato dell'amplificatore servo per ridurre al minimo le interferenze elettromagnetiche.
