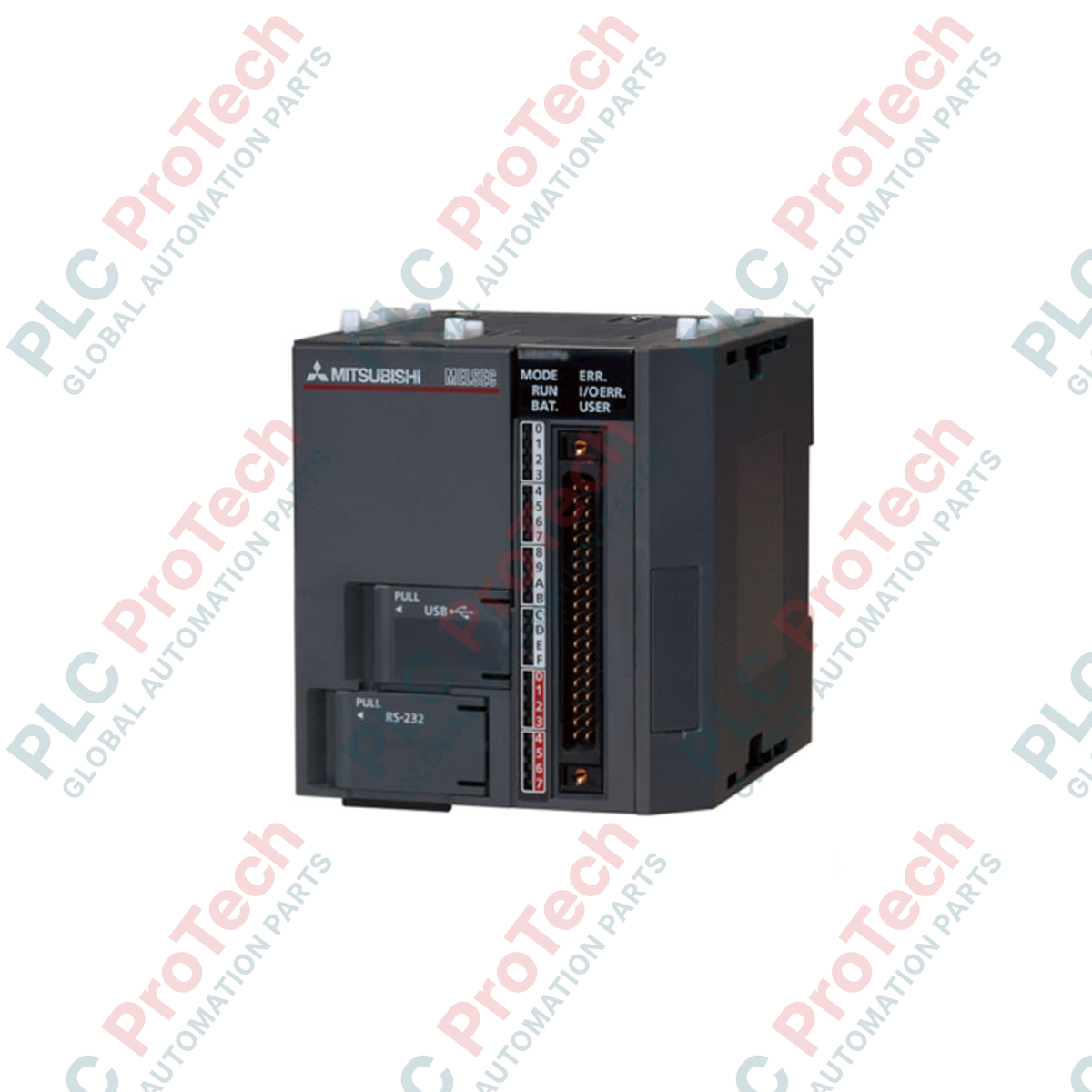

Modulo CPU Mitsubishi Electric L06CPU-P MELSEC serie L

Descrizione

Ottimizzando le architetture di controllo compatte con un'esecuzione ad alta velocità, Mitsubishi Electric L06CPU-P funge da unità centrale altamente efficiente nella famiglia MELSEC L Series senza rack. Questo controllore integra ingressi e uscite digitali direttamente nel corpo della CPU, configurati specificamente per la logica di commutazione PNP (source). Progettato con una capacità di programma di 240K byte (circa 60K passi), gestisce attività di controllo sofisticate offrendo al contempo interfacce Ethernet, USB e per schede SD/SDHC integrate. Il modulo elimina i vincoli fisici dei backplane tradizionali, montandosi direttamente su una guida DIN standard e collegandosi tramite connettori bus laterali per l'espansione modulare.

Caratteristiche

• Configurazione delle uscite PNP: Blocco I/O integrato a 24 punti con 16 ingressi digitali e 8 uscite a transistor che utilizzano la logica source (PNP).
• Comunicazioni integrate: Porta Ethernet RJ45 dedicata con supporto per MC Protocol e Modbus/TCP, abbinata a una porta Mini-USB per la programmazione.
• Archiviazione dati flessibile: Slot integrato per schede di memoria SD/SDHC per la registrazione dei dati, gli aggiornamenti del firmware e il backup completo dei parametri.
• Elaborazione ad alta velocità: Raggiunge tempi di esecuzione delle istruzioni di base di 9.5 ns per le istruzioni di sequenza, garantendo scansioni rapide del programma.
• Design modulare senza rack: L'installazione diretta su guida DIN con accoppiamento laterale dei connettori semplifica la disposizione nel quadro elettrico.

Applicazioni

• Macchinari per il confezionamento: Esecuzione del controllo di registro, del conteggio ad alta velocità e di profili di posizionamento su linee di confezionamento compatte.
• Trasportatori e movimentazione dei materiali: Controlli localizzati per l'instradamento, lo smistamento e il sollevamento che utilizzano reti di sensori PNP integrate.
• Sottosistemi per il trattamento delle acque: Controllori per stazioni di pompaggio autonome che richiedono comunicazioni Ethernet native e ingombri ridotti.

Specifiche tecniche

Connessioni e interfacce

Modelli alternativi e compatibilità

L'L06CPU-P è la variante con uscite di tipo source del modello standard L06CPU, che utilizza uscite a transistor sink (NPN). La sostituzione dell'uno con l'altro richiede un'attenta verifica del cablaggio e della polarità dei sensori di campo. Se si devono ampliare i parametri del programma o utilizzare tabelle dati più grandi, valutare la migrazione all'L26CPU-P, che raddoppia le capacità di esecuzione dei passi rimanendo completamente compatibile con gli stessi moduli del bus di estensione laterale.

Problemi applicativi e note ingegneristiche

Quando si utilizzano i contatori ad alta velocità integrati nel blocco I/O, assicurarsi che i tempi di salita e discesa del segnale non superino il filtro di risposta configurato. Un'elevata rumorosità elettrica nelle vicinanze dei cavi I/O può causare conteggi errati. Instradare sempre le linee I/O separatamente dai cavi CA ad alta tensione. Nei quadri di controllo completamente chiusi con circolazione dell'aria limitata, tenere presente che la commutazione continua ad alta velocità su tutti gli 8 canali di uscita contemporaneamente può aumentare la temperatura del modulo; verificare che la temperatura ambiente del quadro rimanga inferiore a 55 °C.

Suggerimenti per la messa in servizio e il cablaggio

Per comunicare con la CPU tramite Ethernet, assicurarsi che il laptop di programmazione si trovi sulla stessa sottorete dell'indirizzo IP predefinito della CPU oppure utilizzare lo strumento di ricerca della connessione diretta in GX Works2. Quando si termina il connettore I/O a 40 pin, collegare un alimentatore esterno separato e regolato da 24 VCC ai terminali comuni designati, per isolare la logica del backplane della CPU da eventuali cortocircuiti del cablaggio di campo.
