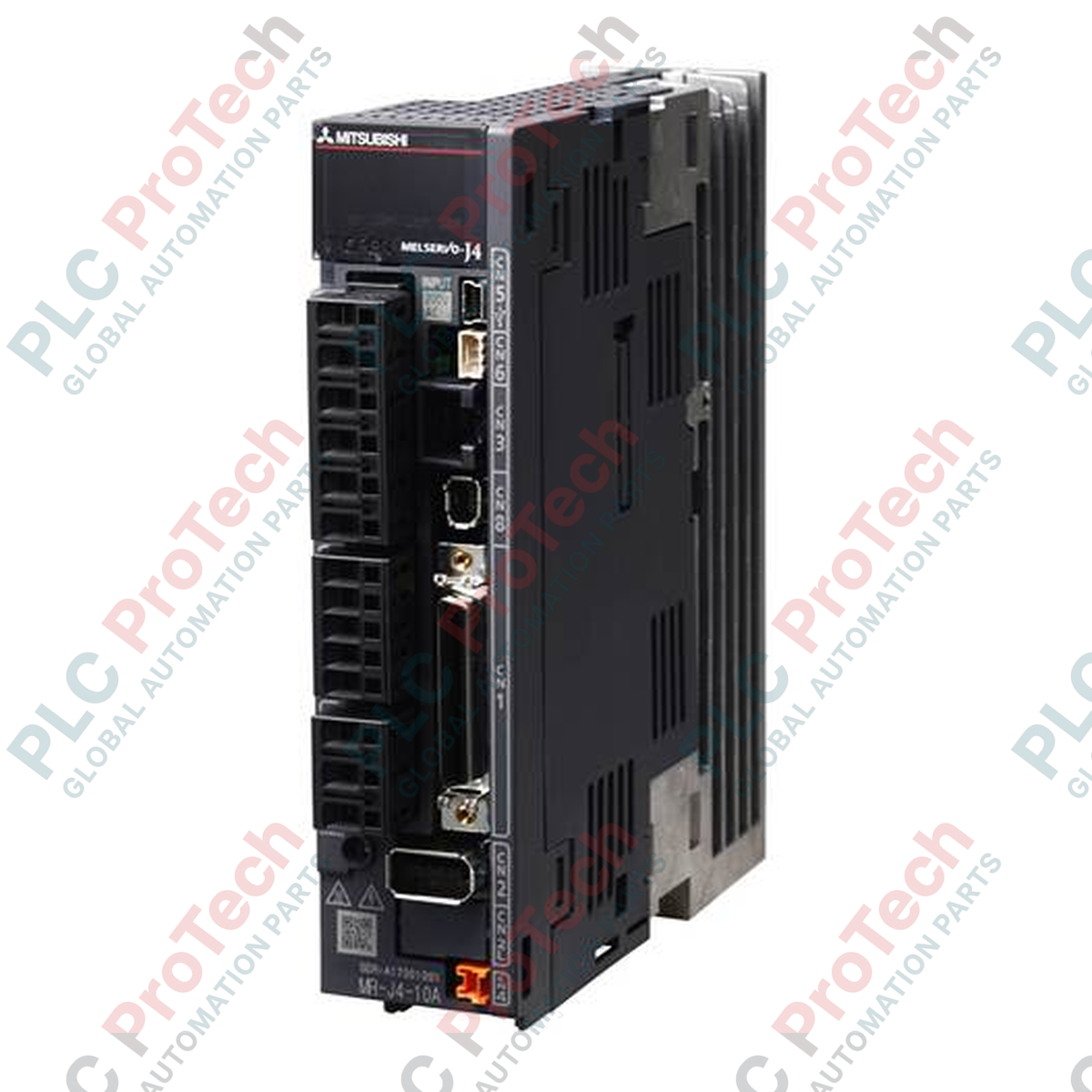

Servomplificatore a 1 asse Mitsubishi Electric MR-J4-10A serie MELSERVO-J4

Descrizione

Funzionando con un'alimentazione di classe 200 V, il servoazionamento Mitsubishi Electric MR-J4-10A ad asse singolo è progettato per fornire un controllo del movimento a circuito chiuso altamente reattivo per motori rotativi, lineari e direct-drive da 0.1 kW all'interno della piattaforma di automazione MELSERVO-J4. Questa unità si interfaccia perfettamente tramite un'interfaccia di comando generica, supportando sia il posizionamento ad alta velocità con treno di impulsi sia i metodi di controllo analogico della velocità o della coppia. Grazie al feedback dell'encoder ad alta risoluzione a 22 bit, raggiunge una notevole precisione nel microposizionamento. Il suo solido sistema diagnostico e i meccanismi di sicurezza Safe Torque Off (STO) integrati garantiscono elevata affidabilità e conformità nei progetti di sistemi industriali più esigenti.

Caratteristiche principali

• Feedback ad alta risoluzione a 22 bit: Si interfaccia direttamente con encoder ad alta risoluzione (4.194.304 impulsi/giro) per una rotazione estremamente fluida e un posizionamento preciso.
• Configurazione flessibile degli ingressi: Supporta universalmente linee di alimentazione CA monofase o trifase da 200 V a 240 V.
• Interfaccia generica: Supporta comandi a treno di impulsi fino a 4 Mpulses/s (ricevitore differenziale), oltre a comandi analogici di velocità e coppia ±10 V.
• Soppressione avanzata delle vibrazioni: Utilizza la regolazione adattiva, il controllo delle vibrazioni all'estremità della macchina e filtri robusti per sopprimere automaticamente la risonanza meccanica.
• Funzione di sicurezza integrata: Dispone della funzione Safe Torque Off (STO) integrata, certificata secondo EN ISO 13849-1 Categoria 3 PL e e IEC 61508 SIL 3.

Applicazioni

• Macchinari per l'assemblaggio di semiconduttori e cristalli liquidi.
• Inserimento ad alta velocità di componenti elettronici con sistemi pick-and-place.
• Macchine per il confezionamento, l'etichettatura e la tappatura di bottiglie di precisione.
• Robot a coordinate cartesiane e assi di lavorazione CNC di piccole dimensioni.

Specifiche tecniche

Collegamenti e interfacce

Modelli alternativi e compatibilità

Il MR-J4-10A dispone dell'interfaccia analogica/a treno di impulsi standard per uso generale. È un aggiornamento funzionale diretto degli azionamenti MR-J3-10A precedenti. Tuttavia, il trasferimento dei parametri del file di configurazione deve essere eseguito tramite MR Configurator2 per mappare correttamente i parametri. Si noti che MR-J4-10A è funzionalmente e fisicamente diverso da MR-J4-10B, che funziona esclusivamente sulla rete in fibra ottica ad alta velocità SSCNET III/H; non possono essere sostituiti l'uno con l'altro senza sostituire l'hardware della rete di controllo.

Errori applicativi e note tecniche

Quando si configura il MR-J4-10A per il funzionamento monofase, assicurarsi che il cablaggio dell'alimentazione sia collegato ai terminali L1 e L2. Se viene applicata un'alimentazione monofase senza modificare le impostazioni dei parametri per disabilitare il monitoraggio della mancanza di fase trifase, l'amplificatore attiverà un allarme AL 10 (sottotensione) o AL 12 (errore di memoria/mancanza di fase). Durante il montaggio vicino ad altre unità all'interno di quadri compatti, è necessario mantenere un'adeguata distanza per la dissipazione del calore; si consiglia una distanza minima di 10 mm su entrambi i lati per un raffreddamento ottimale per convezione.

Suggerimenti per la messa in servizio e il cablaggio

Per proteggere il segnale di feedback assoluto ad alta risoluzione a 22 bit dalle interferenze elettromagnetiche, utilizzare sempre un cavo a doppino ritorto con doppia schermatura per l'interfaccia encoder CN2. Assicurarsi che il terminale di terra dell'amplificatore sia collegato alla piastra di terra del quadro elettrico principale tramite una connessione a bassa impedenza. Se si verificano errori del segnale della linea di feedback (come AL 1A o AL 50), verificare che il collegamento della schermatura sul connettore lato motore non sia stato bypassato e valutare l'installazione di un filtro di rete ad alte prestazioni sulla linea principale di alimentazione CA in ingresso.

Linee guida per l'installazione

1. 1 Montare l'amplificatore servo verticalmente su una superficie piana e priva di vibrazioni, all'interno di un quadro di controllo metallico con grado di protezione IP54, per proteggerlo da polvere e nebbia d'olio.
2. 2 Collegare le linee di alimentazione in ingresso da 200 V a L1, L2, L3 (e L11, L21 per l'alimentazione di controllo), utilizzando le sezioni dei cavi e i fusibili di protezione contro i cortocircuiti specificati.
3. 3 Collegare direttamente i conduttori dei terminali del motore U, V e W al connettore di alimentazione del servomotore, rispettando l'orientamento delle fasi. Non applicare mai l'alimentazione di rete direttamente a U, V o W.
4. 4 Collegare gli ingressi di comando a CN1, inserire il cavo dell'encoder del motore in CN2 e inserire il connettore di bypass STO in CN8 se le funzioni di coppia sicura non vengono utilizzate.
