Manufacturer: Mitsubishi Electric

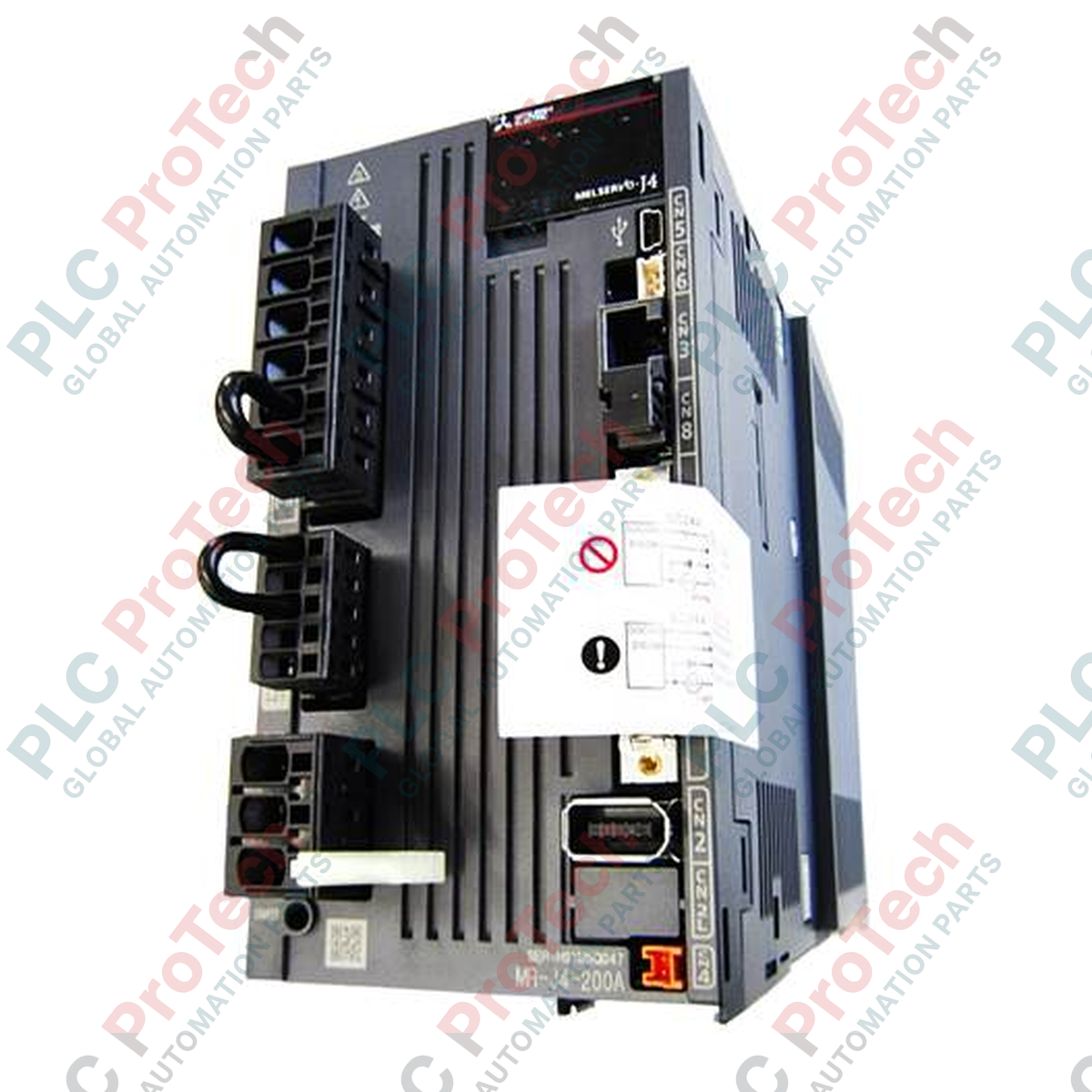

Product No.: MR-J4-200B-RJ
Country of origin:United States
Product Type: Amplificatori servo
Payment: T/T, Western Union
Weight: 3000g
Shipping port: Xiamen
Warranty: 12 months
Progettato per offrire un controllo del movimento ad alta velocità e precisione nell'architettura MELSERVO-J4, il Mitsubishi Electric MR-J4-200B-RJ è un amplificatore servomotore CA con potenza nominale di 2 kW. Questa unità utilizza l'interfaccia di rete in fibra ottica SSCNET III/H per garantire un controllo sincrono in tempo reale con una sensibilità minima ai disturbi. Il suffisso -RJ indica la capacità specifica di supportare unità di conversione, consentendo un'integrazione flessibile con interfacce per encoder esterni, reti di comunicazione CC-Link IE Field o sistemi specializzati di rilevamento della posizione assoluta. Funzionando con un ingresso trifase da 200 V CA a 240 V CA, questo amplificatore si coordina con servomotori rotativi o lineari della serie HG per mantenere tempi di risposta eccezionali del loop nelle applicazioni industriali di controllo del movimento più impegnative.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Mitsubishi Electric |
| Numero di modello | MR-J4-200B-RJ |
| Nome della serie | MELSERVO-J4 |
| Potenza nominale | 2.0 kW |
| Alimentazione del circuito principale | CA trifase da 200 V a 240 V, 50/60 Hz |
| Tipo di interfaccia | SSCNET III/H (con supporto per unità di conversione) |
| Interruttore automatico scatolato (MCCB) | Telaio da 30 A (corrente nominale di 20 A) |
| Contattore magnetico | DUD-N30 |
| Resistenza alle vibrazioni | 5.9 m/s2, da 10 Hz a 55 Hz (assi X, Y e Z) |
| Ambiente di installazione | Al chiuso (senza luce solare diretta), al riparo da gas corrosivi, nebbia d'olio e polvere |
| Altitudine massima | 2000 m o meno sul livello del mare |
| Peso netto | 2.1 kg |
| Peso di spedizione | 3.0 kg |
| Connettore / Terminale | Assegnazione funzionale |
|---|---|
| L1, L2, L3 | Collegamenti dei terminali di alimentazione in ingresso CA trifase del circuito principale |
| U, V, W | Terminali di alimentazione del servomotore (non devono essere incrociati) |
| CN1A / CN1B | Porte di collegamento della comunicazione in fibra ottica SSCNET III/H (IN / OUT) |
| CN2 | Connettore di ingresso del segnale di retroazione dell'encoder del motore |
| CN3 | Porta di monitoraggio analogico e I/O ausiliari |
La versione standard MR-J4-200B è direttamente compatibile con le configurazioni SSCNET III/H di base, ma non dispone del livello di traduzione dell'interfaccia della variante -RJ. Se si sostituisce un azionamento MR-J3-200B precedente, è necessario eseguire il controller di sistema in modalità di compatibilità J3 oppure migrare i parametri del master di rete a SSCNET III/H. Si noti che il modello -RJ consente di installare la scheda MR-J4-T20 per una transizione senza interruzioni alle reti CC-Link IE Field senza sostituire l'intero chassis dell'amplificatore.
Assicurare una disposizione ottimale degli spazi: poiché l'unità dissipa fino a 120 W con carichi massimi continui, gli amplificatori adiacenti devono mantenere una distanza laterale libera minima di 10 mm, salvo riduzione dei valori nominali. In ambienti ottici altamente riflettenti o quando i cavi in fibra ottica sono piegati eccessivamente, possono verificarsi AL.37 (Errore di parametro) o AL.16 (Errore di comunicazione iniziale dell'encoder) a causa della perdita di pacchetti. Mantenere un raggio di curvatura della fibra ottica di almeno 25 mm per evitare il degrado della trasmissione luminosa.
Collegare sempre il morsetto di terra (PE) del servomotore direttamente al morsetto di terra dell'amplificatore per sopprimere le EMI ad alta frequenza. La messa a terra del motore solo sul telaio della macchina può causare errori intermittenti dell'encoder assoluto dovuti a differenze di potenziale strutturali. Quando si utilizza il rilevamento della posizione assoluta, assicurarsi che un pacco batteria al litio-metallo conforme (come MR-BAT6V1SET) sia installato e operativo prima di tentare di cancellare i parametri di origine.
Montare l'amplificatore verticalmente su una piastra metallica non verniciata del quadro elettrico per ottimizzare la dissipazione del calore e la continuità del percorso di messa a terra.
Collegare l'ingresso dell'alimentazione principale (L1/L2/L3) tramite un interruttore automatico di tipo Frame da 30 A e un contattore magnetico designati, per proteggere i ponti a diodi interni dai picchi di linea.
Instradare separatamente le linee di uscita del motore (U/V/W) dai cavi di segnale a bassa tensione (fibra SSCNET, linea dell'encoder, I/O esterni) per evitare diafonia capacitiva.
Collegare i cavi in fibra ottica SSCNET III/H, verificando che scattino saldamente in posizione nei connettori CN1A e CN1B con i relativi cappucci antipolvere protettivi rimossi.
