Manufacturer: Mitsubishi Electric

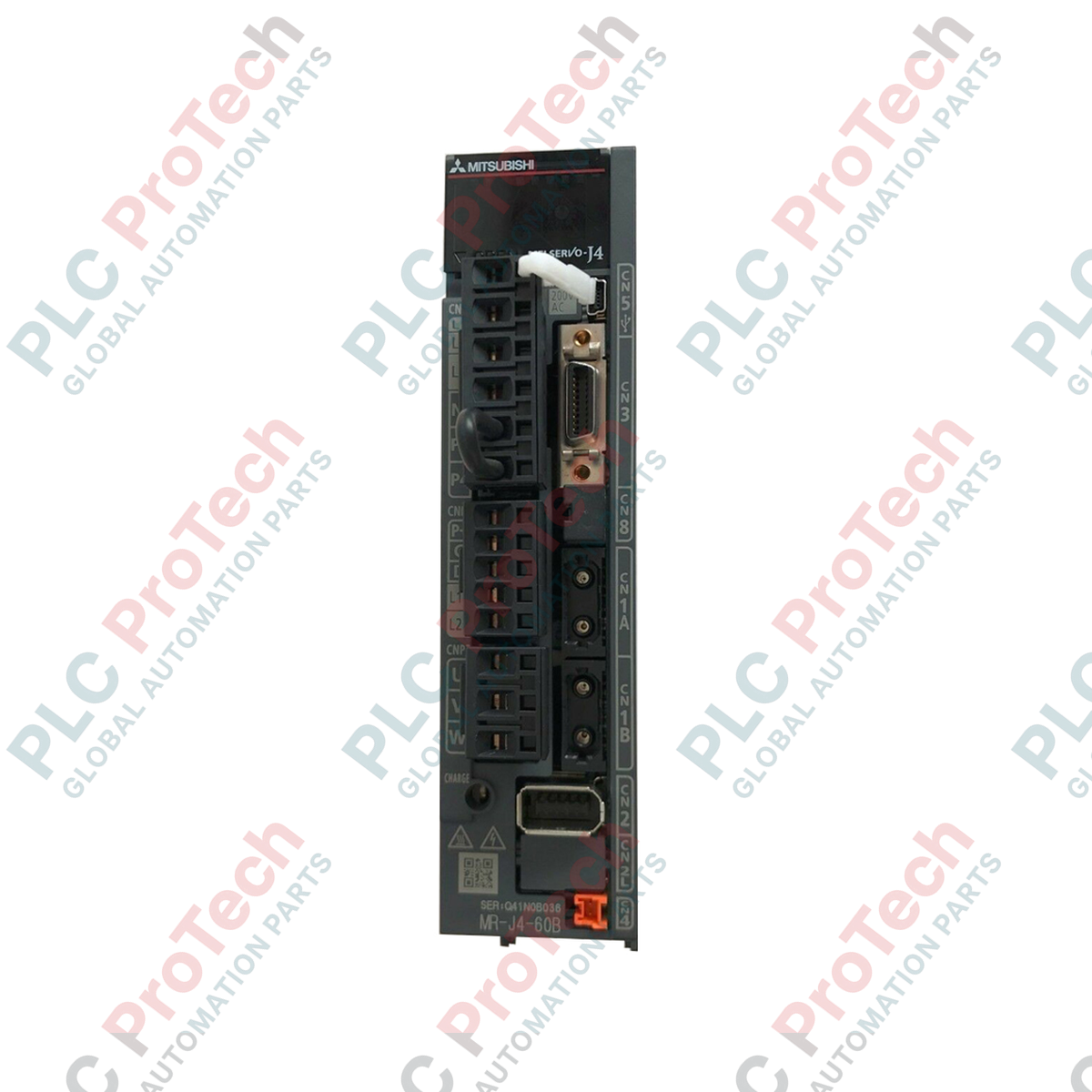

Product No.: MR-J4-60B
Country of origin:United States
Product Type: Amplificatori servo
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 250 mm x 200 mm x 100 mm
Shipping port: Xiamen
Warranty: 12 months
Grazie al controllo del movimento ad alte prestazioni tramite la rete sincrona SSCNET III/H, il Mitsubishi Electric MR-J4-60B offre un posizionamento e un controllo della velocità precisi per sistemi di automazione industriale impegnativi. Questo amplificatore servo da 600 W offre un'integrazione nativa con i controller di movimento ad alta velocità e utilizza un'interfaccia seriale dedicata per elaborare i dati del circuito di retroazione con sincronizzazione a livello di microsecondi. Dotato della funzionalità Safe Torque Off (STO) integrata e di un autotuning avanzato in tempo reale, il modulo garantisce un'elevata sicurezza operativa e riduce al minimo le vibrazioni meccaniche durante i cicli di accelerazione transitori.
| Parametro | Valore della specifica |
|---|---|
| Produttore | Mitsubishi Electric |
| Identificativo del modello | MR-J4-60B |
| Serie | MELSERVO-MR-J4 |
| Tensione nominale di uscita | 3-fase, 170 VAC |
| Corrente nominale di uscita | 3.2 A |
| Alimentazione del circuito principale | 3-fase o 1-fase, da 200 VAC a 240 VAC, 50/60 Hz |
| Corrente nominale del circuito principale | 3.2 A |
| Alimentazione del circuito di controllo | 1-fase, da 200 VAC a 240 VAC, 50/60 Hz |
| Corrente nominale del circuito di controllo | 0.2 A |
| Requisiti di alimentazione dell'interfaccia | 24 VDC +/- 10% (capacità di corrente richiesta: 0.3 A) |
| Metodo di controllo | Controllo PWM a onda sinusoidale / metodo di controllo della corrente |
| Conformità agli standard di sicurezza | STO (IEC/EN 61800-5-2) |
| Protezione dalle infiltrazioni (grado IP) | IP20 (Raffreddamento naturale, struttura aperta) |
| Temperatura ambiente di esercizio | Da 0 a 55 degC (senza congelamento) |
| Peso netto | 1.0 kg |
| Peso di spedizione (calcolato) | 2.0 kg |
| Dimensioni dell'imballaggio (calcolate) | 250 mm x 200 mm x 100 mm |
| Porta/Connettore | Assegnazione funzionale |
|---|---|
| CN1A / CN1B | Collegamenti di ingresso/uscita del bus sincrono SSCNET III/H |
| CN2 | Connettore encoder del circuito di retroazione (supporta la comunicazione seriale ad alta velocità con l'encoder) |
| CN3 | Segnali digitali I/O, interruttori di finecorsa e ingressi fisici della corsa |
| CN8 | Collegamento del segnale STO a doppio canale del sistema di sicurezza |
| L1 / L2 / L3 | Terminali di ingresso dell'alimentazione CA del circuito principale |
| L11 / L21 | Terminali di ingresso dell'alimentazione CA ausiliaria del circuito di controllo |
| U / V / W | Terminali di fase dell'uscita di potenza del servomotore |
L'MR-J4-60B è la soluzione di sostituzione standard per gli amplificatori MR-J3-60B legacy sulle reti SSCNET III. Sebbene sia possibile un'installazione fisica plug-and-play, la migrazione richiede l'impostazione dei parametri tramite MR Configurator2 nella modalità di compatibilità J3. Notare che le capacità dell'encoder ad alta risoluzione e specifiche routine di sicurezza sono limitate quando si opera su backplane meno recenti.
Quando si utilizza un'alimentazione monofase da 200 VAC anziché un sistema trifase bilanciato, le prestazioni della corrente di uscita devono essere ridotte. Assicurarsi di non superare il limite del ciclo della resistenza di frenatura dinamica interna; sequenze di avvio/arresto ad alta frequenza possono causare l'intervento termico del drive. Mantenere una distanza di almeno 10 mm tra i drive adiacenti quando vengono montati ravvicinati in ambienti ad alta temperatura.
Utilizzare sempre raggi di curvatura corretti per la fibra ottica (minimo 25 mm) per i cavi SSCNET III, così da evitare perdite di pacchetti di comunicazione (indicate dagli allarmi AL 37 o AL e6). Assicurarsi che le staffe di messa a terra della schermatura siano fissate direttamente alla piastra di montaggio in metallo nudo, vicino alla derivazione del cavo encoder CN2, per ridurre al minimo l'ingresso di correnti nel circuito EMI.
Isolare e bloccare tutte le alimentazioni di ingresso CA prima di eseguire qualsiasi intervento di manutenzione. Attendere almeno 15 minuti dopo lo spegnimento per consentire la scarica completa dei serbatoi interni ad alta capacità. Verificare che il LED indicatore di carica sul pannello anteriore sia completamente spento e misurare la tensione del bus CC tra i terminali P+ e N- con un misuratore certificato prima di accedere alle morsettiere.
