Mitsubishi Electric

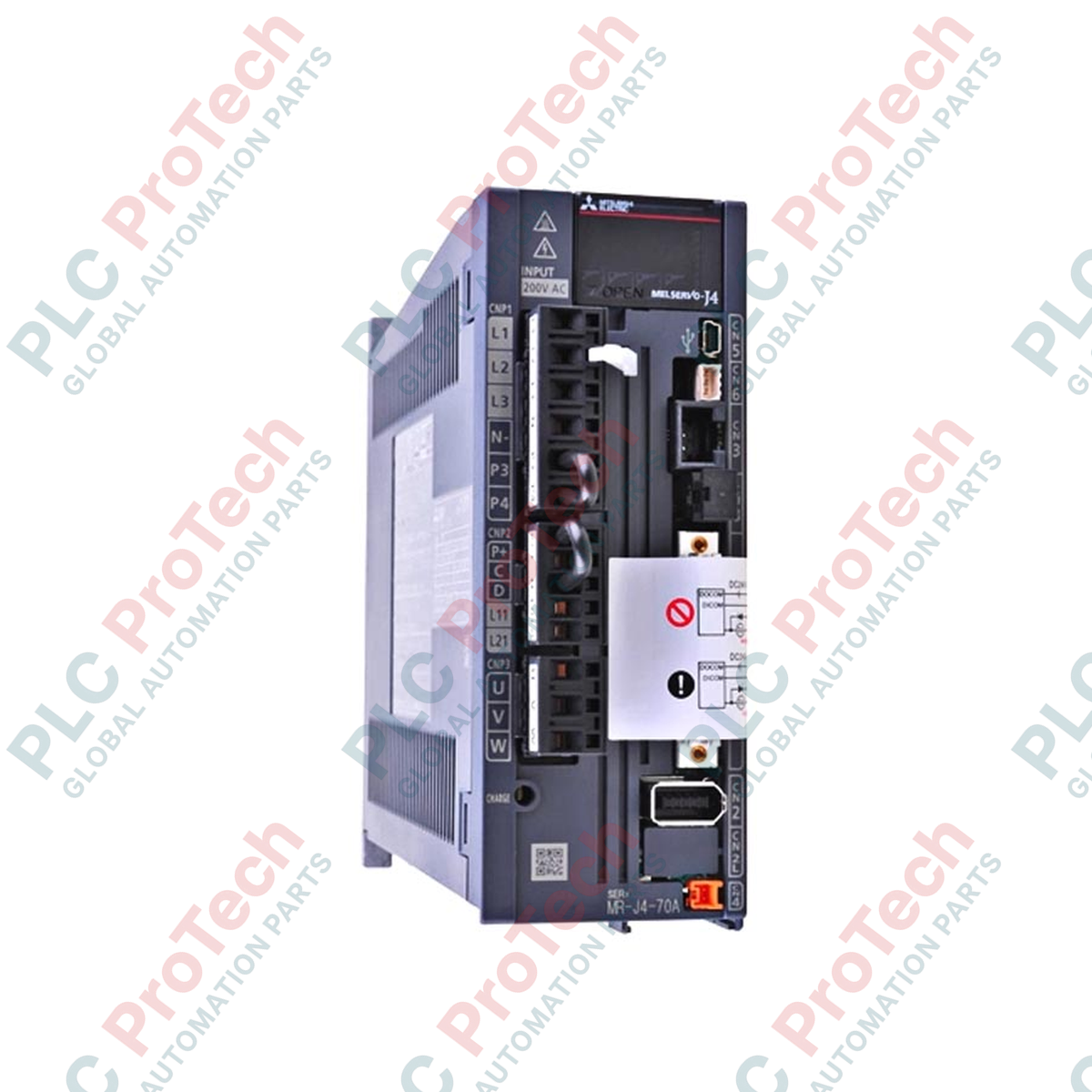

Amplificatore servomotore a 1 asse Mitsubishi Electric MR-J4-70A serie MELSERVO-J4

SKU MR-J4-70A

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: MR-J4-70A

  • Country of origin:United States

  • Product Type: Moduli di azionamento Servo

  • Payment: T/T, Western Union

  • Weight: 1400g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Ottimizzato per le traiettorie di posizionamento dinamico nei sistemi automatizzati, il Mitsubishi Electric MR-J4-70A funziona come amplificatore servo a 1 asse nella gamma di prodotti MELSERVO-J4. Progettato per sistemi di classe 200 V, questo azionamento eroga una corrente nominale continua di 5.8 A per azionare motori servo rotativi da 0.75 kW con esecuzione deterministica. Grazie al controllo PWM a onda sinusoidale e ai sistemi di feedback ad alta risoluzione a 22 bit, il modulo mantiene elevate velocità dell'anello di controllo per un inseguimento micrometrico. L'hardware è dotato di reti di sicurezza Safe Torque Off (STO) integrate e certificate SIL 3 / PL e, che garantiscono l'interruzione fisica dell'energia per impedire il riavvio non autorizzato del motore durante gli interventi di manutenzione.

Caratteristiche tecniche principali

  • Anello di controllo avanzato: il controllo PWM a onda sinusoidale e il sistema di controllo della corrente ad alta precisione garantiscono una risposta ottimale della coppia.
  • Feedback ad alta risoluzione: valuta direttamente i segnali dell'encoder a 22 bit, corrispondenti a 4.194.304 impulsi per giro per un allineamento con micro-stepping.
  • Comunicazione multidrop: le interfacce RS-422 e RS-485 integrate supportano un'architettura multidrop che collega fino a 32 assi in una linea seriale.
  • Sicurezza integrata: integra la funzione hardware Safe Torque Off (STO), conforme a EN ISO 13849-1 Categoria 3 PL e e IEC 61508 SIL 3.
  • Capacità rigenerative: dotato di una resistenza rigenerativa integrata da 20 W per gestire l'inerzia del motore durante la decelerazione.

Applicazioni industriali

  • Macchinari ad alta velocità per il confezionamento, la sigillatura e l'alimentazione continua di pellicole.
  • Robot a portale pick-and-place multiassi e linee per la movimentazione dei materiali.
  • Sistemi di lavorazione e selezione di wafer semiconduttori di precisione.
  • Cambi utensile e tavole indicizzate per macchine CNC.

Specifiche tecniche

Parametro Valore del parametro
Produttore Mitsubishi Electric
Codice modello MR-J4-70A
Nome della serie Serie MELSERVO-J4
Ingresso di alimentazione del circuito principale CA trifase o monofase da 200 V a 240 V, 50/60 Hz
Fluttuazione di tensione consentita CA da 170 V a 264 V
Potenza nominale del motore 0.75 kW
Corrente di uscita nominale 5.8 A
Metodo di controllo Controllo PWM a onda sinusoidale e sistema di controllo della corrente
Risoluzione del feedback 22 bit (4.194.304 impulsi/giro)
Resistenza rigenerativa integrata 20 W
Certificazione di sicurezza EN ISO 13849-1 Categoria 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3
Grado di protezione dagli agenti esterni IP20 (struttura aperta)
Intervallo di temperatura di esercizio Da 0 a 55 °C (senza congelamento)
Resistenza alle vibrazioni 5.9 m/s2, da 10 Hz a 55 Hz (direzioni X, Y, Z)
Peso netto dell'unità 1.4 kg
Peso di spedizione (calcolato) 3.5 kg

Collegamenti e interfacce

Porta del connettore Assegnazione funzione / segnale
CN1 Interfaccia per comandi analogici / segnali I/O generici
CN2 Collegamento del feedback dell'encoder (interfaccia seriale ad alta velocità)
CN3 Porta di comunicazione seriale RS-422 / RS-485
CN5 Porta USB per il software di configurazione del PC (MR Configurator2)
CN8 Ingresso Safe Torque Off (STO) / Collegamento del segnale di sicurezza

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il MR-J4-70A include parametri di compatibilità MR-J3 integrati, consentendo la sostituzione elettrica diretta delle unità MR-J3-70A precedenti nella maggior parte delle configurazioni di posizionamento. Tuttavia, durante l'ammodernamento di quadri esistenti, tenere presente che l'ingombro fisico e la posizione dei fori di montaggio differiscono leggermente; verificare sempre le dime di montaggio della lamiera prima dell'installazione strutturale.

Problemi applicativi e note ingegneristiche

Sebbene sia dotato di una resistenza rigenerativa integrata da 20W, le applicazioni con assi verticali ad alto ciclo di lavoro o carichi ad elevata inerzia possono attivare i codici "AL 30" (Errore di rigenerazione). Per evitare arresti operativi, calcolare il feedback cumulativo dell'energia cinetica e valutare il cablaggio di una resistenza rigenerativa esterna per impieghi gravosi tra i terminali P+ e C, aggiornando al contempo il parametro Pr. PA02 per indicare la dissipazione di potenza esterna.

Suggerimenti per la messa in servizio e il cablaggio

Assicurarsi che il ponticello di sicurezza CN8 sia inserito se la funzione Safe Torque Off (STO) non è cablata a un relè di sicurezza esterno. La rimozione del ponticello o lasciare aperto il circuito STO genererà un'inibizione del sistema "AL 9F" (Arresto di sicurezza), impedendo l'eccitazione del motore. Isolare sempre i cavi dei segnali di controllo (CN1/CN2) dalla linea di potenza del motore (U/V/W) di almeno 30 cm, per eliminare le interferenze elettromagnetiche parassite.

Linee guida per l'installazione

AVVERTENZA CRITICA: Verificare che tutte le linee di alimentazione CA siano completamente disalimentate. Dopo lo spegnimento, attendere almeno 15 minuti affinché i condensatori del bus CC interno si scarichino a livelli sicuri. Prima di qualsiasi contatto fisico con i cavi, verificare con un multimetro digitale certificato che la tensione del bus tra i terminali P+ e N- sia inferiore a 20V CC.
1
Montare l'amplificatore verticalmente su una piastra posteriore metallica conduttiva non verniciata, per garantire una solida messa a terra dello chassis e la massima convezione termica passiva.
2
Mantenere almeno 10 mm di spazio libero su entrambi i lati e 40 mm sopra e sotto l'amplificatore, per evitare l'accumulo di calore all'interno dei quadri chiusi.
3
Assicurarsi che tutte le viti delle morsettiere di alimentazione siano serrate alla coppia specificata dal produttore OEM di 1.2 N-m, per ridurre al minimo la resistenza di contatto.
4
Eseguire un test di continuità sul terminale di messa a terra (PE) prima di applicare l'alimentazione ai circuiti di controllo e principale.

FAQ

Cosa causa il codice di allarme AL 9F sull'amplificatore MR-J4-70A?

Questo codice indica uno stato di arresto di sicurezza. Si attiva se il connettore STO CN8 è scollegato, cablato in modo errato o privo del relativo connettore bypass di cortocircuito di sicurezza.

Questo amplificatore servo può funzionare con un'alimentazione CA monofase?

Sì, supporta un'alimentazione CA monofase da 200 V a 240 V sui terminali L1 e L2, ma la coppia e le prestazioni in uscita potrebbero essere ridotte in caso di carichi dinamici di picco.

Quale software viene utilizzato per configurare e mettere a punto l'azionamento MR-J4-70A?

Il software MR Configurator2 di Mitsubishi Electric viene utilizzato tramite l'interfaccia USB CN5 per la regolazione dei parametri, la messa a punto in tempo reale e la diagnostica.

Come posso risolvere un allarme AL 30 (errore di rigenerazione) persistente?

Aumentare i tempi della rampa di decelerazione, installare una resistenza di rigenerazione esterna tra i terminali P+ e C e impostare il parametro Pr. PA02 sulla modalità di dissipazione esterna attiva.

View all FAQs →
