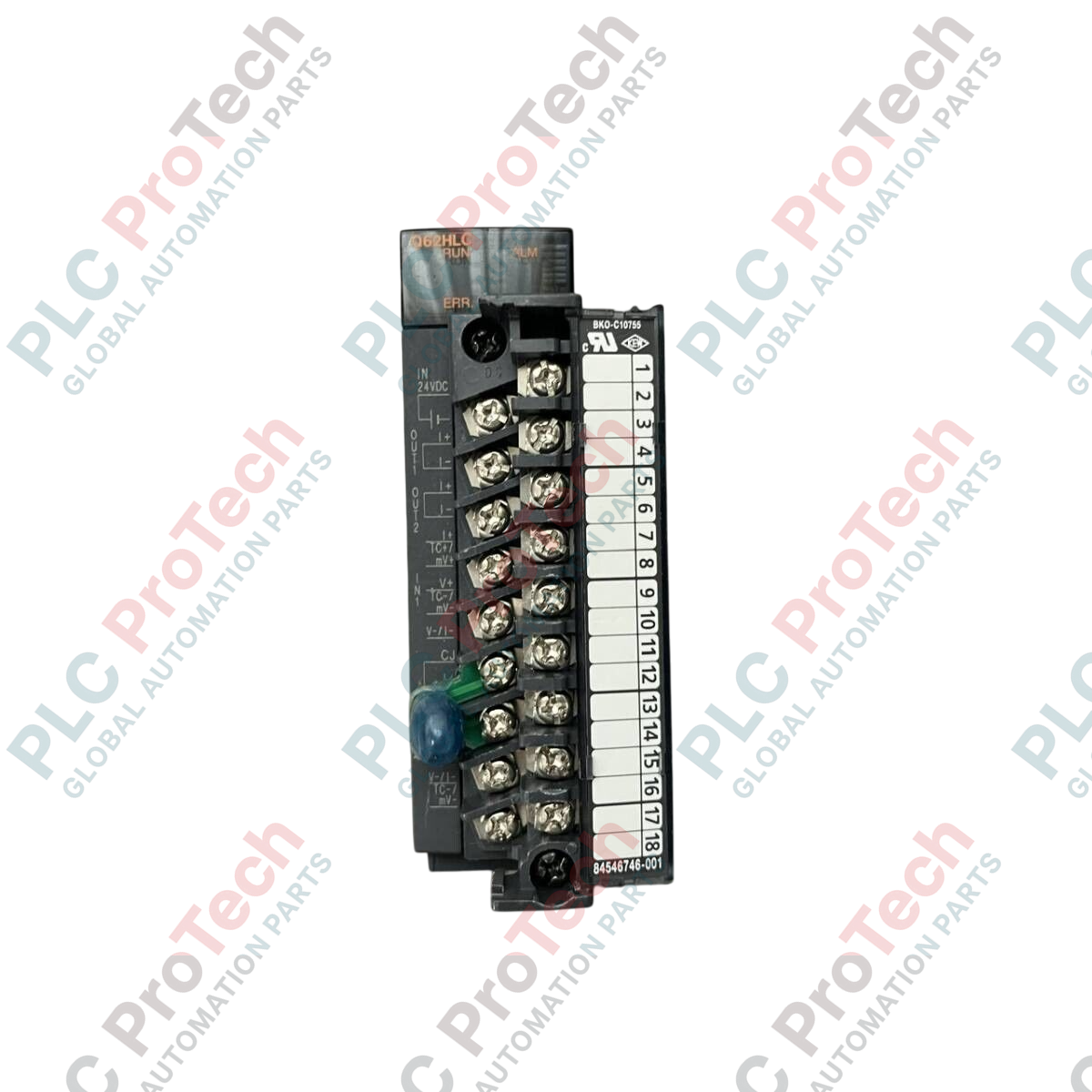

Modulo di controllo ad anello Mitsubishi Electric Q62HLC della serie MELSEC Q

Descrizione

Eseguendo un controllo preciso dei circuiti di processo in un unico chassis di automazione, il Mitsubishi Electric Q62HLC funziona come controller PID (proporzionale-integrale-derivativo) dedicato a due canali. Questo modulo ad alta velocità si interfaccia direttamente con il backplane del PLC MELSEC della serie Q, eliminando il ritardo di comunicazione tipico dei controller esterni autonomi. In grado di gestire ingressi da termocoppia, corrente e tensione insieme a uscite di controllo analogiche, l'unità offre un'elaborazione diretta del feedback ad anello chiuso per sistemi industriali impegnativi di controllo della temperatura, della pressione e del flusso.

Caratteristiche

• Controllo a doppio canale: due circuiti PID indipendenti con algoritmi dedicati di autoregolazione e autotuning.
• Architettura di ingresso universale: collegamento diretto per termocoppie (tipi B, E, J, K, N, R, S, T), microtensione e segnali analogici di corrente standard.
• Esecuzione dei circuiti ad alta velocità: ciclo di campionamento estremamente rapido di 25 ms per canale, che consente il controllo di rapide variazioni del processo fisico.
• Uscite analogiche integrate: uscite di controllo dirette a 4-20 mA o in tensione per un'interfaccia ottimale con valvole di controllo, attuatori e azionamenti.
• Integrazione nativa con il backplane del PLC: mappa i parametri dei circuiti di controllo direttamente nei registri di memoria della CPU senza configurare blocchi di comunicazione personalizzati.

Applicazioni

• Regolazione di precisione della temperatura nell'estrusione della plastica, nella termoformatura e nello stampaggio a soffiaggio.
• Forni industriali per il trattamento termico che richiedono un controllo PID a cascata su più zone.
• Circuiti di regolazione ad alta velocità della portata e della pressione nei processi di dosaggio chimico e trattamento delle acque.
• Controllo di camere climatiche con elaborazione simultanea dei circuiti di riscaldamento e raffreddamento.

Tabella delle specifiche tecniche

Connessioni e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

A differenza dei moduli di regolazione termica Q64TCRT, che eseguono la profilazione standard della temperatura con un ciclo più lento di 500ms, il Q62HLC è un controllore ad alta velocità progettato per una risposta del loop di 25ms. Integra uscite analogiche dirette di corrente/tensione fisiche anziché uscite a transistor. Di conseguenza, la logica scritta per la serie Q64 non può essere copiata direttamente; la struttura della memoria buffer del modulo deve essere rimappata nell'ambiente software GX Works.

Criticità applicative e note ingegneristiche

L'utilizzo del controllore di loop su un attuatore fisico altamente dinamico richiede un'attenta configurazione dell'azione derivativa (guadagno D). A causa del rapido tempo di campionamento di 25ms, il rumore elettrico ad alta frequenza sui morsetti di ingresso può propagarsi causando violente fluttuazioni nelle uscite di controllo. Se la variabile controllata presenta un jitter ad alta frequenza elevato, attivare i parametri del filtro di ingresso integrato per stabilizzare i loop di retroazione PID prima di procedere con le regolazioni di precisione.

Suggerimenti per la messa in servizio e il cablaggio

La morsettiera Q62HLC contiene una resistenza di compensazione della giunzione fredda (CJC), calibrata in fabbrica e montata direttamente sui morsetti inferiori. La sostituzione delle morsettiere tra moduli senza abbinare la resistenza CJC calibrata può introdurre scostamenti termici ambientali di diversi gradi Celsius. Assicurarsi sempre che la morsettiera fisica rimanga abbinata al modulo elettronico originale con il relativo numero di serie, per evitare derive sul campo durante l'avvio.
