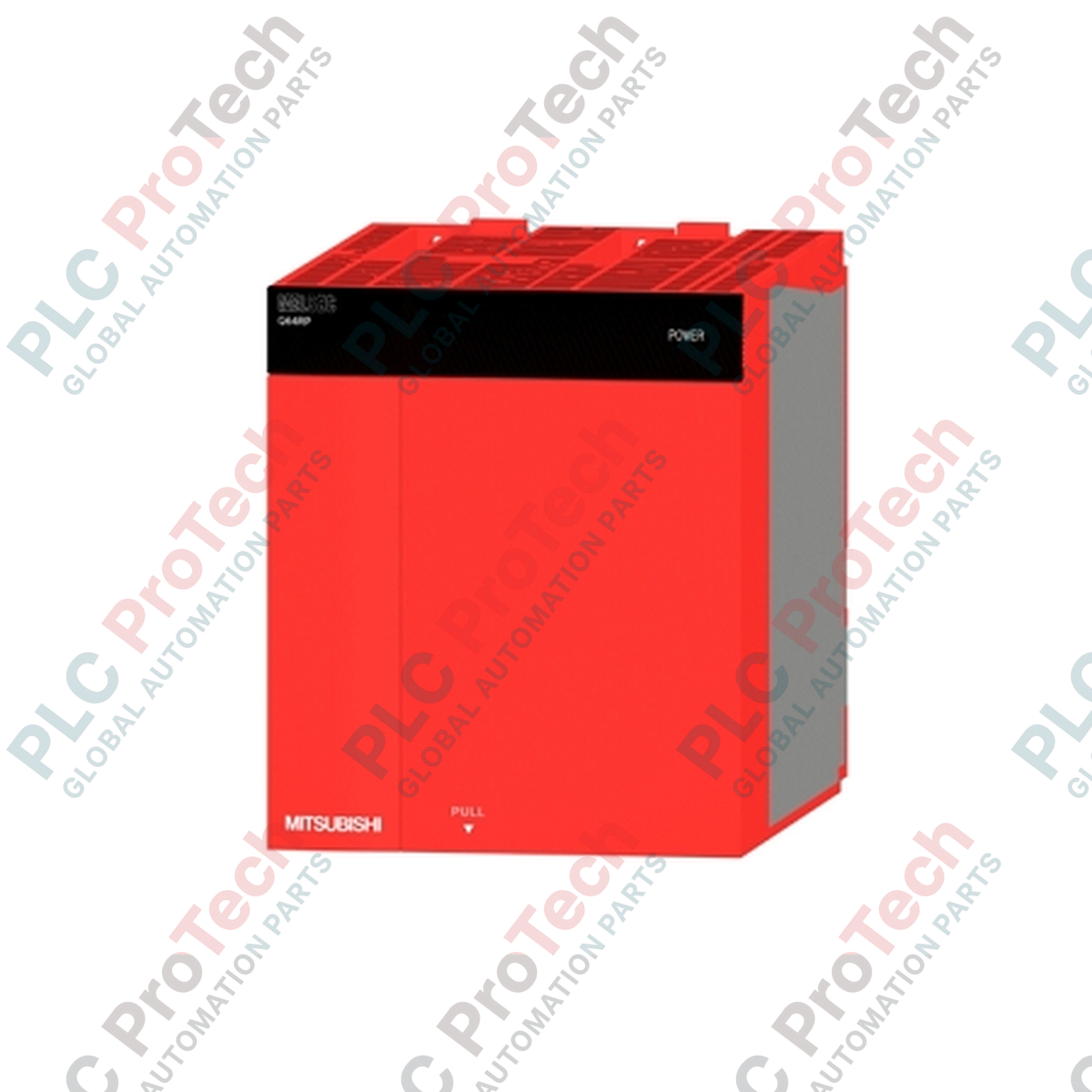

Modulo di alimentazione Mitsubishi Electric Q64RP serie MELSEC-Q

Descrizione

Progettato per applicazioni di controllo industriale ad alta disponibilità, il Mitsubishi Electric Q64RP è un modulo di alimentazione ridondante progettato specificamente per la piattaforma PLC MELSEC-Q Series. Questo modulo garantisce il funzionamento continuo e ininterrotto del sistema operando in una configurazione a doppia ridondanza su unità base ridondanti compatibili. Converte una tensione di ingresso CA in un'alimentazione stabile a 5 V CC per alimentare le CPU, i moduli I/O e i coprocessori montati sul backplane.

Il Q64RP è fondamentale per le applicazioni di automazione dei processi e delle infrastrutture in cui i tempi di inattività non pianificati non sono tollerabili. In una configurazione ridondante, se un modulo di alimentazione si guasta, il modulo secondario assume senza interruzioni l'intero carico, senza interrompere il funzionamento del sistema né causare il riavvio della CPU. Le funzionalità diagnostiche integrate, inclusi LED di stato dedicati e uscite dei terminali di contatto, consentono al personale addetto alla manutenzione di identificare e sostituire rapidamente un modulo guasto mentre il sistema di controllo rimane completamente alimentato.

Caratteristiche

• Architettura di alimentazione ridondante: si abbina a un altro modulo su unità base ridondanti (come Q38RB o Q68RB) per garantire la continuità operativa del sistema.
• Design hot-swap: consente di sostituire in sicurezza un modulo guasto mentre il sistema è alimentato e online, eliminando le interruzioni del processo legate alla manutenzione.
• Relè di rilevamento dei guasti: dispone di terminali di errore dedicati (ERR) che si aprono o si chiudono per segnalare a sistemi di monitoraggio esterni un'interruzione dell'alimentazione o anomalie diagnostiche.
• Ampio intervallo di ingresso: funziona in modo affidabile con ingressi nominali da 100 a 240 V CA, adattandosi alle variazioni di tensione globali.
• Circuiti di protezione completi: include protezioni integrate da sovracorrente e sovratensione per salvaguardare i componenti sensibili del backplane.

Applicazioni

• Impianti di trattamento delle acque e delle acque reflue che richiedono il controllo continuo di pompe e sistemi di filtrazione.
• Raffinazione di petrolio e gas, lavorazione petrolchimica e sistemi di monitoraggio delle condutture.
• Impianti di generazione elettrica, sottostazioni e sistemi di gestione delle utenze.
• Linee di assemblaggio automobilistico e processi di produzione continua in cui arresti imprevisti comportano costi elevati per gli scarti di materiale.

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Compatibilità della base: Installare Q64RP esclusivamente sulle unità base principali dell'alimentazione ridondante MELSEC-Q (ad esempio, Q38RB) o sulle unità base di estensione dell'alimentazione ridondante.
• Requisiti di messa a terra: Collegare sempre a terra i terminali FG e LG utilizzando una messa a terra di classe D (resistenza di terra pari o inferiore a 100 ohm) per ridurre al minimo le interferenze elettromagnetiche e garantire la sicurezza.
• Cablaggio: Utilizzare viti M3.5 e terminali a crimpare standardizzati per tutti i collegamenti. Serrare le viti dei terminali a una coppia compresa tra 0.59 e 0.88 N·m.
• Ventilazione: Assicurare uno spazio libero minimo di 30 mm sopra e sotto il modulo per mantenere il flusso d'aria della convezione naturale e mantenere la temperatura di esercizio al di sotto di 55 degC.

Conformità e certificazioni

• CE (Direttiva EMC, Direttiva Bassa Tensione)
• Certificato UL / cUL
• KC (certificazione coreana per la compatibilità elettromagnetica)
