Mitsubishi Electric

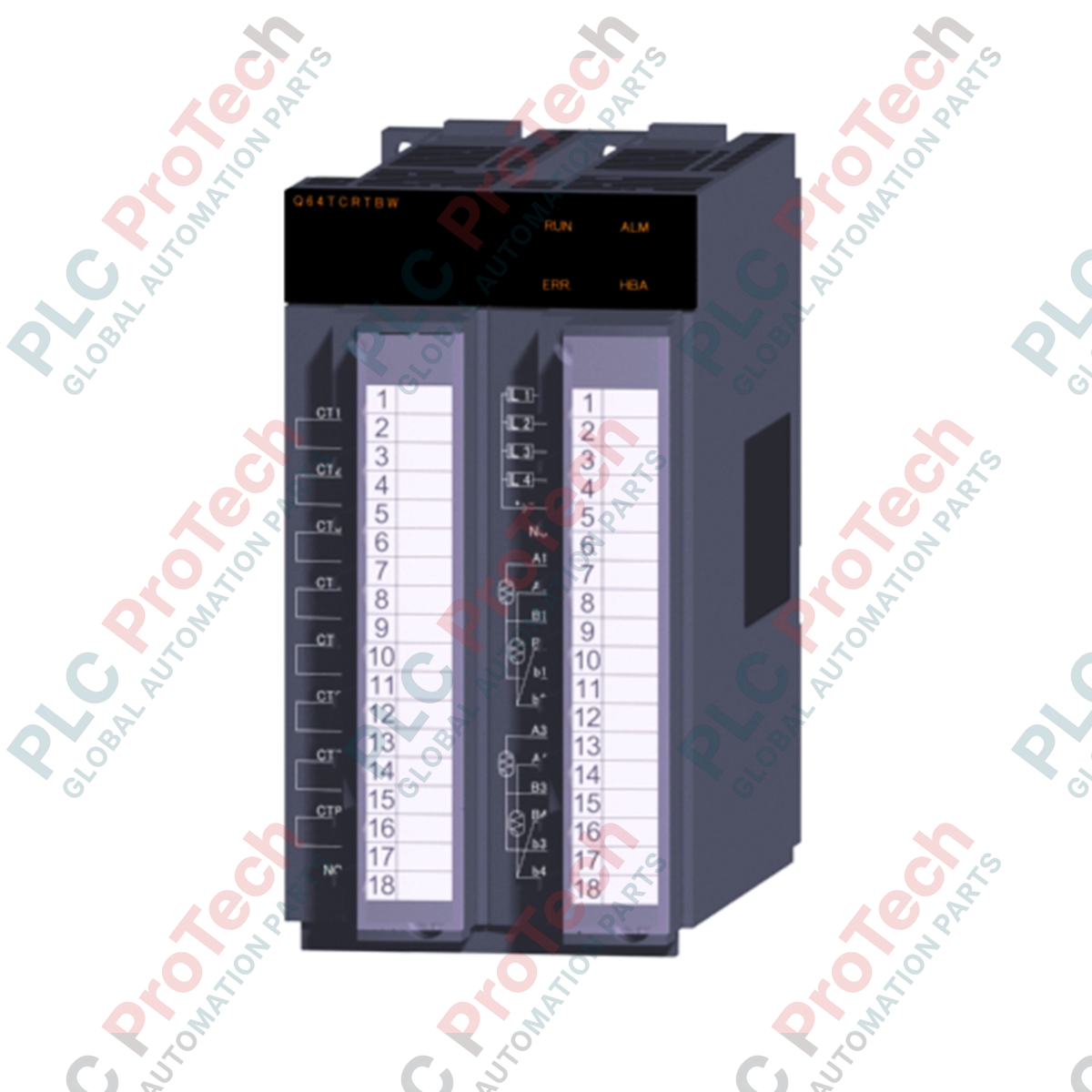

Unità di controllo della temperatura Mitsubishi Electric Q64TCRTBW serie MELSEC Q

SKU Q64TCRTBW

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: Q64TCRTBW

  • Country of origin:United States

  • Product Type: Moduli di controllo della temperatura

  • Payment: T/T, Western Union

  • Weight: 1300g

  • Dimensions: 98 mm x 55,2 mm x 112 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Integrando circuiti termici ad alta precisione direttamente nell'architettura di controllo MELSEC Q, il modulo di controllo della temperatura Mitsubishi Electric Q64TCRTBW offre un'elaborazione PID basata su hardware su quattro canali indipendenti. Questo modulo specializzato si interfaccia direttamente con i rilevatori di temperatura a resistenza in platino Pt100 e JPt100 (RTD), eseguendo cicli di campionamento rapidi da 500 ms per garantire la stabilità termica nei processi di precisione. Sollevando la CPU del PLC host dai calcoli PID e dal monitoraggio del riscaldatore, Q64TCRTBW garantisce un controllo deterministico e tempi di risposta rapidi, emettendo segnali a impulsi tramite uscite a transistor per pilotare relè a stato solido (SSR) esterni.

Caratteristiche

  • Controllo a quattro canali: Gestisce fino a quattro circuiti di temperatura indipendenti per modulo.
  • Compatibilità con RTD: Supporta i rilevatori di temperatura a resistenza standard Pt100 e JPt100.
  • Rilevamento della disconnessione del riscaldatore: Supporta il monitoraggio della corrente in tempo reale tramite sensori di corrente esterni della serie CTL per rilevare la bruciatura degli elementi.
  • PID con autotuning: Gli algoritmi di regolazione integrati calcolano automaticamente le costanti proporzionale, integrale e derivativa ottimali.
  • Uscite a transistor: Uscite a impulsi a transistor integrate (da 10 a 30 VDC, 0,1 A per punto), ottimizzate per il pilotaggio di relè a stato solido.
  • Isolamento galvanico: Isolamento completo tramite trasformatore tra i canali di ingresso e la terra e tra i singoli canali, per prevenire diafonia e rumore di modo comune.

Applicazioni

  • Pannelli di riscaldamento dei wafer per la produzione di semiconduttori e forni di ossidazione.
  • Stampaggio a iniezione della plastica, cilindri di estrusione e controllo della temperatura delle filiere.
  • Forni per la lavorazione degli alimenti, barre saldanti per imballaggi e sistemi hot-melt.
  • Camere per simulazioni ambientali, incubatori da laboratorio e autoclavi industriali.

Specifiche tecniche

Parametro Valore specifica
Produttore Mitsubishi Electric
Numero modello Q64TCRTBW
Canali di ingresso di controllo 4 canali
Tipo di ingresso sensore Pt100, JPt100 (RTD a 3 fili)
Ciclo di campionamento 500 ms per tutti e 4 i canali
Uscita di controllo Uscita a transistor (impulso ON/OFF)
Tensione di carico nominale Da 10 a 30 VDC
Corrente di carico massima 0,1 A per punto, 0,4 A per comune
Impedenza d'ingresso 1 M-Ohm
Precisione (a 25 +/- 5 °C) Fondo scala x (+/- 0,3%)
Precisione (da 0 a 55 °C) Fondo scala x (+/- 0,7%)
Metodo di isolamento Isolamento del trasformatore tra gli ingressi e la terra e tra i canali di ingresso
Tensione di tenuta 500 VAC per 1 minuto
Allocazione degli slot I/O 32 punti (16 punti liberi + 16 punti intelligenti)
Consumo di corrente interno (5 VDC) 0,64 A
Connessioni esterne Due morsettiere a vite M3 a 18 punti
Dimensioni (H x L x P) 98 mm x 55.2 mm x 112 mm
Peso del modulo 0.30 kg
Peso di spedizione (calcolato) 1.3 kg

Approfondimenti ingegneristici empirici

Modelli alternativi e compatibilità

Il suffisso "BW" indica funzionalità integrate di rilevamento della disconnessione del riscaldatore. Quando si sostituisce un modulo Q64TCRT standard con un Q64TCRTBW, confermare che i parametri di assegnazione degli I/O in GX Works2 o GX Works3 siano aggiornati. Sebbene occupi fisicamente un solo slot sull'unità base MELSEC Q, il sistema riserva 32 punti I/O (l'equivalente di due slot standard) per gestire le variabili di controllo e gli ingressi aggiuntivi dei sensori di corrente.

Insidie applicative e note ingegneristiche

L'esecuzione dell'autotuning su sistemi con dinamiche termiche estremamente elevate o rapida dissipazione del calore può causare overshoot del PID o timeout nel calcolo del loop. Nei processi termici altamente dinamici, si raccomanda di regolare manualmente la banda proporzionale (P) dallo 0.0% (che per impostazione predefinita corrisponde al controllo a 2 posizioni/ON-OFF) a un valore iniziale prudente, per prevenire sollecitazioni termiche sui dispositivi a stato solido. Inoltre, assicurarsi che il sensore di corrente esterno (CTL-6-P, CTL-6-PH o CTL-12-S36-8) sia adeguato al carico specifico del riscaldatore, per evitare falsi allarmi di disconnessione.

Suggerimenti per la messa in servizio e il cablaggio

Gli RTD al platino (Pt100/JPt100) sono altamente vulnerabili al rumore elettromagnetico indotto. Far passare sempre i cavi RTD a 3 fili in canaline dedicate per la strumentazione, separate dalle linee CA ad alta tensione. I cavi schermati devono essere messi a terra esclusivamente in un unico punto sulla barra di terra dell'armadio di controllo, per prevenire i loop di massa. Notare che qualsiasi differenza di resistenza tra i tre fili RTD causerà una deriva diretta della misura; assicurarsi che tutti e tre i collegamenti abbiano lunghezza e sezione del filo identiche.

Linee guida per l'installazione

AVVERTENZA DI SICUREZZA CRITICA

Prima di tentare di montare, cablare o rimuovere il modulo, assicurarsi che tutte le fonti di alimentazione esterne che alimentano il rack PLC e i circuiti del riscaldatore siano completamente diseccitate. La mancata disconnessione dell'alimentazione può causare scosse elettriche, distruzione dell'hardware o un comportamento imprevedibile delle uscite.

1

Agganciare la linguetta di montaggio superiore del modulo alla guida dello slot dell'unità base MELSEC Q e premere saldamente il modulo verso il basso nel connettore del backplane. Serrare la vite di fissaggio del modulo a una coppia compresa tra 0.36 e 0.48 N-m.

2

Eseguire il cablaggio degli ingressi RTD e delle uscite a transistor sul morsetto a 18 punti. Serrare le viti del morsetto a una coppia compresa tra 0.42 e 0.58 N-m utilizzando terminali a crimpare M3.

3

Far passare i cavi dei sensori CT attraverso i terminali di ingresso dedicati dei sensori di corrente sul modulo, se viene utilizzato il monitoraggio della bruciatura del riscaldatore.

4

Accendere l'unità base PLC, scaricare le configurazioni degli I/O ed eseguire un ciclo iniziale di autotuning per stabilire i loop di controllo PID di base.

FAQ

Qual è la funzione principale del modulo Q64TCRTBW?

Fornisce il controllo indipendente di 4 anelli PID della temperatura sul backplane del PLC MELSEC Q, interfacciandosi con RTD Pt100/JPt100 e generando impulsi transistor per comandare relè a stato solido.

Come viene cablata la funzione di disconnessione del riscaldatore su questo modulo?

La corrente del riscaldatore viene monitorata tramite sensori CT esterni (come CTL-6-P o CTL-12-S36-8) collegati ai terminali di ingresso CT dedicati sui morsettiere doppie a 18 punti.

Posso usare direttamente RTD a 2 fili con il Q64TCRTBW?

No, il modulo è progettato specificamente per sensori Pt100/JPt100 a 3 fili, per compensare la resistenza dei cavi. L'uso di sensori a 2 fili causerà una notevole imprecisione di misura.

Quanti punti I/O occupa il Q64TCRTBW nei parametri del PLC?

Occupa 32 punti. Nei parametri è necessaria un'allocazione composta da 16 punti liberi e 16 punti intelligenti.
