Mitsubishi Electric

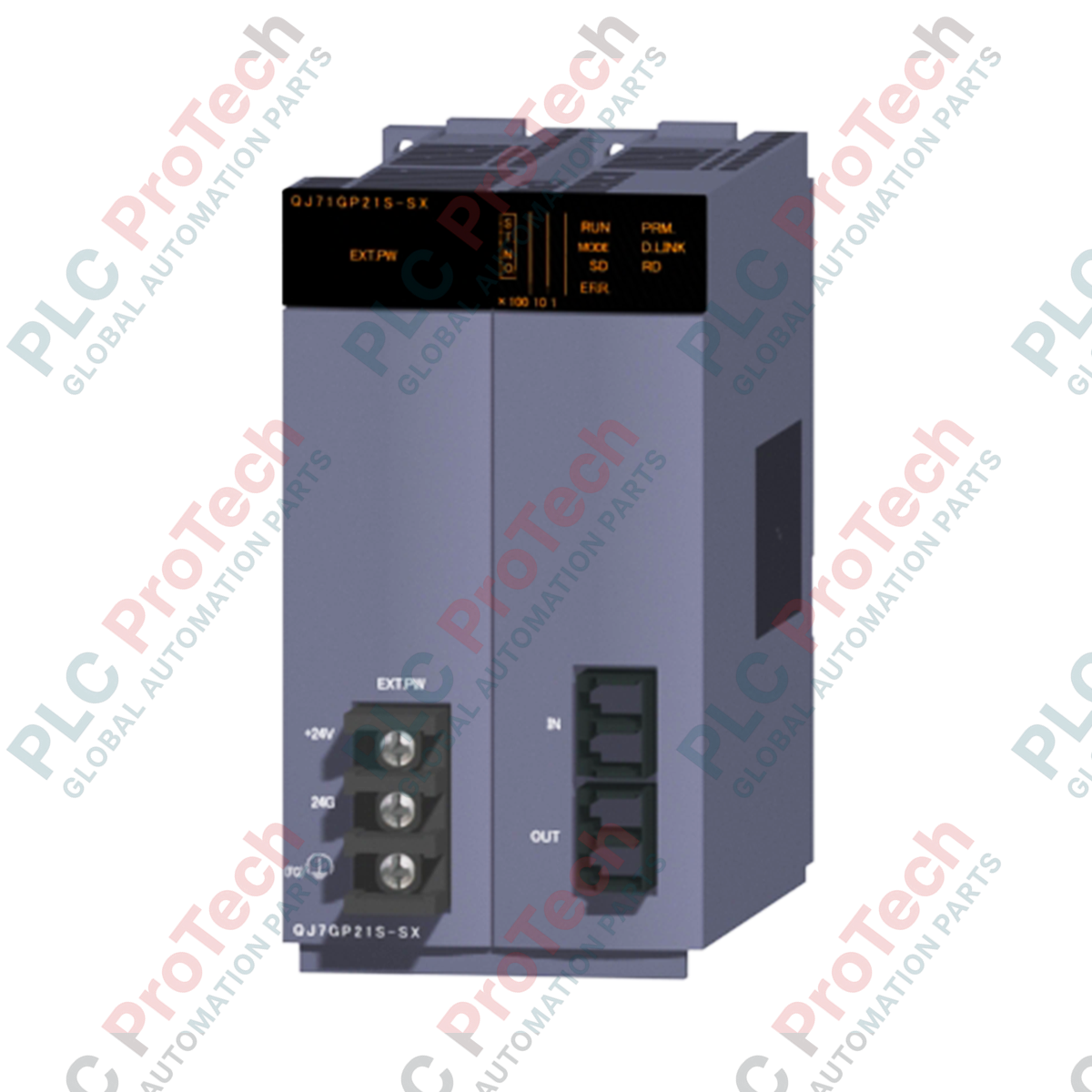

Unità di rete controller CC-Link IE MELSEC serie Q Mitsubishi Electric QJ71GP21S-SX

SKU QJ71GP21S-SX

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Mitsubishi Electric

  • Product No.: QJ71GP21S-SX

  • Country of origin:United States

  • Product Type: Moduli di comunicazione PLC

  • Payment: T/T, Western Union

  • Weight: 1300g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Per stabilire comunicazioni backbone deterministiche e ad alta velocità all'interno di un'architettura di controllo MELSEC Q Series, l'unità di rete CC-Link IE Controller Network Mitsubishi Electric QJ71GP21S-SX funge da interfaccia in fibra ottica ad alte prestazioni. Operando su una linea di trasmissione gigabit, questo modulo coordina scambi di dati ad alto volume utilizzando un metodo token ring attraverso una topologia a doppio anello. Progettato con un terminale di alimentazione esterna dedicato, il QJ71GP21S-SX garantisce il mantenimento dell'integrità dell'anello di rete anche quando singole unità base PLC vengono diseccitate, impedendo la segmentazione dell'anello negli impianti di produzione critici.

Caratteristiche

  • Velocità di trasmissione di 1 Gbps: utilizza livelli fisici Ethernet gigabit ad ampia larghezza di banda per eseguire trasmissioni cicliche ad alta velocità sulla rete industriale.
  • Percorso a doppio anello ridondante: utilizza una configurazione a doppio anello in fibra ottica che esegue immediatamente l'instradamento con loopback automatico in caso di danneggiamento del cavo o di interruzione dell'alimentazione di una stazione.
  • Supporto per l'alimentazione esterna: accetta un'alimentazione ausiliaria a 24 V CC per mantenere operativi i circuiti di comunicazione indipendentemente dallo stato del backplane del PLC host.
  • Configurazione estesa delle stazioni: collega fino a 120 stazioni normali se abbinato a unità di gestione Universal QCPU, estendendo il controllo a tutti gli ambienti dello stabilimento.
  • Grande capacità di collegamento: supporta fino a 32K punti per i relè di collegamento (LB) e 128K punti per i registri di collegamento (LW) in modalità di trasmissione estesa.

Applicazioni

  • Impianti di assemblaggio automobilistico: sincronizzazione ad alta velocità di baie di assemblaggio multiasse e robot di saldatura su ampie superfici produttive.
  • Trattamento delle acque e delle acque reflue: anelli di rete a lunga distanza che collegano sottostazioni di pompaggio isolate fino a 550 metri di distanza senza stazioni ripetitrici.
  • Produzione di carta e pasta di cellulosa: linee di comunicazione ottica ad alta capacità e immuni ai disturbi, che instradano dati di controllo dei processi in tempo reale attraverso aree di lavorazione soggette a forti interferenze.

Specifiche tecniche

Parametro Valore della specifica
Produttore Mitsubishi Electric
Riferimento modello QJ71GP21S-SX
Tipo di rete CC-Link IE Controller Network
Velocità di comunicazione 1 Gbps
Formato del percorso di trasmissione Doppio anello (metodo token ring)
Numero massimo di stazioni 120 stazioni (con stazione di gestione Universal QCPU)
Specifiche della fibra ottica Fibra ottica multimodale a indice graduato (GI) (1000BASE-SX)
Interfaccia del connettore Connettore di tipo duplex LC
Classe di sicurezza laser Classe 1 (JIS C 6802, IEC 60825-1)
Lunghezza massima dell'anello 66.000 metri (con 120 unità collegate)
Distanza tra le stazioni Max. 550 metri
Ingresso di alimentazione esterna Da 20,4 V CC a 31,2 V CC (consumo di corrente: 0,28 A)
Consumo interno a 5 V CC 0,90 A
Punti I/O occupati 48 punti (richiede 2 slot: 16 punti vuoti + 32 punti intelligenti)
Dimensioni del dispositivo 98 mm (H) x 55,2 mm (W) x 90 mm (D)
Peso netto 0,28 kg
Peso di spedizione (calcolato) 1,30 kg

Collegamenti e interfacce

Connettore / morsetto Forma fisica Assegnazione funzionale
PORTA 1 Interfaccia ottica Duplex LC Collegamento primario di trasmissione/ricezione di rete in fibra ottica (canale 1)
PORTA 2 Interfaccia ottica Duplex LC Collegamento secondario di trasmissione/ricezione di rete in fibra ottica (canale 2)
Morsettiera a 24 V CC Collegamento a morsetto con vite Ingresso di alimentazione esterna (da 20,4 V CC a 31,2 V CC) per alimentare il ricetrasmettitore dell'anello durante il periodo di inattività del PLC

Informazioni tecniche empiriche

Modelli alternativi e compatibilità

Il suffisso "S" identifica questo modello come dotato di capacità di alimentazione esterna. Pur mantenendo la compatibilità dei codici con l'unità QJ71GP21-SX standard negli ambienti di programmazione GX Works2 o GX Developer, la sostituzione di un'unità standard con QJ71GP21S-SX richiede un cablaggio esterno a 24 V CC sul campo per sfruttare la funzione di protezione di backup dell'anello. Verificare sempre i parametri dell'utilità di configurazione corrente quando si passa tra backplane QCPU ad alte prestazioni e universali, poiché il numero massimo di nodi aumenta da 64 a 120.

Problemi applicativi e note tecniche

Le fibre GI multimodali devono essere rigorosamente conformi alle specifiche 1000BASE-SX. L'inserimento di fibre monomodali standard per telecomunicazioni causerà la saturazione immediata del trasmettitore o guasti dovuti a elevata attenuazione ottica. Assicurarsi che il raggio di curvatura dei tratti di fibra ottica all'interno degli involucri non scenda al di sotto del limite specificato dal produttore, per evitare perdite da microcurvatura che generano direttamente anomalie di perdita del collegamento a livello di rete e perdite di token.

Suggerimenti per la messa in servizio e il cablaggio

Prima di accendere il sistema, utilizzare un misuratore di potenza ottica calibrato per verificare che le perdite sul collegamento in fibra rientrino ampiamente nel budget del collegamento 1000BASE-SX. Assicurarsi che l'uscita della porta 1 sia collegata in modo incrociato all'ingresso della porta 2 sui nodi a valle, secondo le configurazioni standard a doppio anello. Quando si configurano percorsi ridondanti, l'alimentazione CC ausiliaria esterna deve essere fornita tramite una sorgente dedicata di classe 2 con una messa a terra pulita, per evitare che rumore industriale e sovratensioni transitorie interferiscano con i ricetrasmettitori gigabit.

Linee guida per l'installazione

AVVERTENZA CRITICA: scollegare tutta l'alimentazione del rack principale e la sorgente di alimentazione ausiliaria esterna a 24 V CC prima dell'installazione fisica o dell'estrazione del modulo. La mancata diseccitazione completa dei circuiti può causare scariche d'arco transitorie, guasti hardware dei ricetrasmettitori del bus interno o segnali instabili sui moduli MELSEC Q adiacenti.
  1. 1 Allineare l'aletta di fissaggio inferiore del modulo QJ71GP21S-SX con la scanalatura corrispondente dell'unità base MELSEC Q.
  2. 2 Spingere saldamente la parte superiore del modulo nel connettore del backplane finché non scatta in posizione, quindi serrare la vite di fissaggio superiore alla coppia specificata.
  3. 3 Collegare i cavi di alimentazione ausiliaria esterna a 24 V CC alla morsettiera di ingresso ausiliaria dedicata, verificando la polarità corretta.
  4. 4 Rimuovere i cappucci antipolvere protettivi e inserire i connettori per fibra ottica multimodale Duplex LC nelle porte 1 e 2.

FAQ

Qual è la funzione principale del terminale di alimentazione ausiliaria esterna del QJ71GP21S-SX?

Il terminale di alimentazione esterna a 24 V CC mantiene operativi i ricetrasmettitori per comunicazioni ottiche del modulo anche se l'unità base del PLC host perde l'alimentazione principale, impedendo un'interruzione della rete ad anello in fibra.

Quali specifiche della fibra ottica sono necessarie per un funzionamento corretto?

Questo modulo richiede una fibra ottica multimodale graded-index (GI) conforme allo standard 1000BASE-SX, terminata con connettori LC duplex.

Quanti slot dell'unità base MELSEC Q occupa il QJ71GP21S-SX?

Occupa 2 slot fisici dell'unità base e dispone di 48 punti I/O (16 punti vuoti e 32 punti per moduli con funzioni intelligenti).

Qual è la distanza massima supportata tra le singole stazioni di comunicazione?

La distanza massima supportata tra stazioni adiacenti è di 550 metri utilizzando un cablaggio standard in fibra ottica multimodale.
