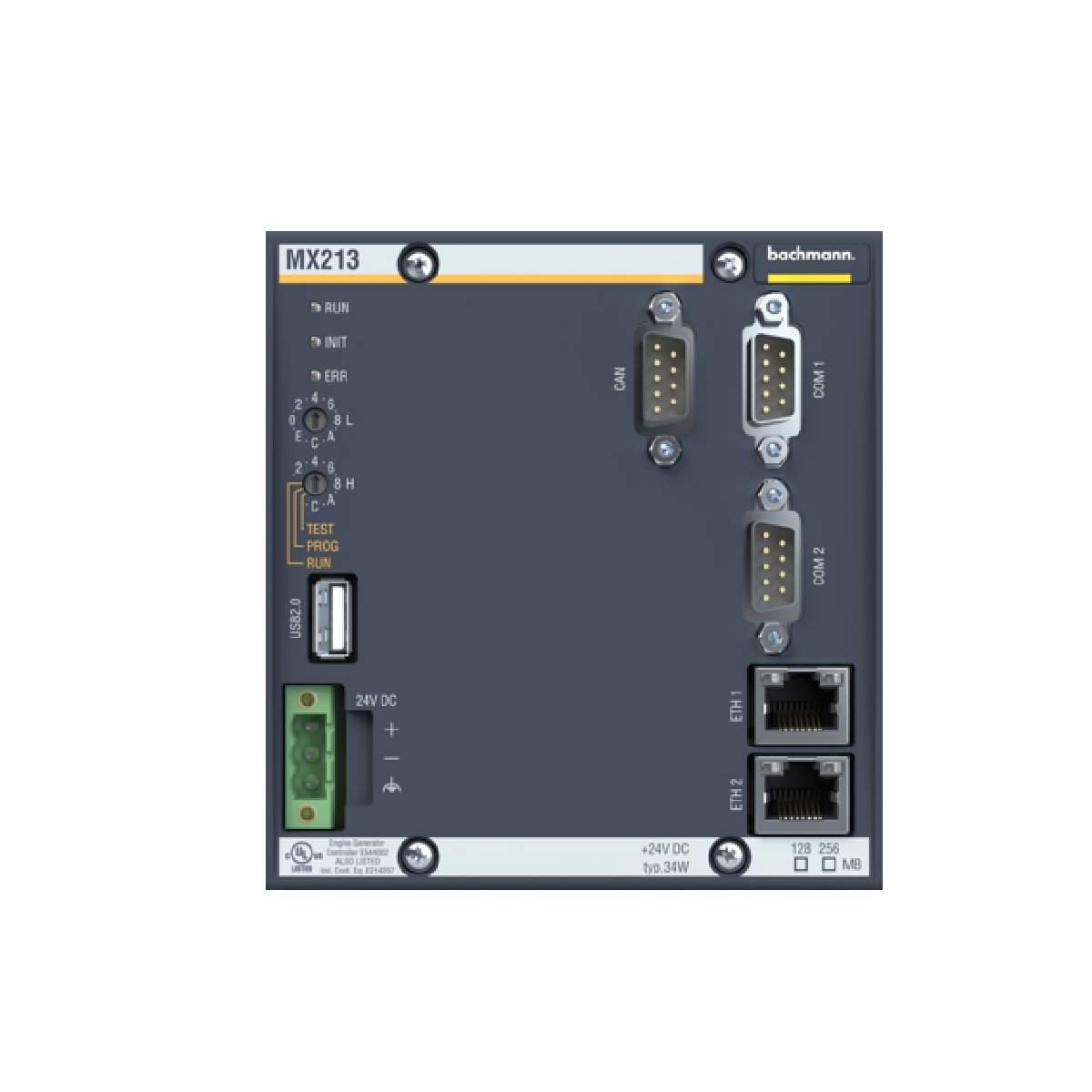

Modulo processore del sistema di automazione Bachmann M1 MX213

Panoramica dell'hardware

Il modulo processore  MX213 (MX213/512 CF) funge da unità centrale di elaborazione ad alte prestazioni per la piattaforma di automazione Bachmann M1, progettata specificamente per settori industriali ad alta intensità operativa come il controllo delle turbine eoliche, la propulsione marittima e le infrastrutture per la produzione di energia su larga scala. Questa unità di controllo si interfaccia direttamente con le reti di backplane modulari per garantire un'esecuzione deterministica dei programmi in condizioni operative rigorose. Integrando un processore x86 industriale a bassa tensione da 266 MHz con ampie opzioni di comunicazione e un alimentatore integrato da 17 W, l'unità coordina l'acquisizione dei dati in tempo reale e il controllo logico complesso. La struttura hardware a stato solido riduce al minimo le parti mobili, migliorando notevolmente il tempo medio tra i guasti (MTBF) ed eliminando i tempi di fermo imprevisti degli impianti nelle operazioni a processo continuo.

Configurazione tecnica completa

L'integrità architetturale di questo core del processore si basa su un modello di esecuzione x86/AMD LX ottimizzato, che garantisce tempi di ciclo delle attività inferiori al millisecondo. La conservazione dei dati si basa su una struttura di memoria suddivisa: la DRAM volatile da 256 MB gestisce i processi runtime attivi, mentre un sistema NVRAM da 512 kB acquisisce permanentemente le variabili ritentive critiche e gli stati del sistema senza richiedere una batteria di backup.

Per l'integrazione di rete orizzontale e verticale, l'hardware dispone di più interfacce di comunicazione dedicate integrate:

• Doppie porte Ethernet 100 Base-TX: forniscono canali IP separati per l'interblocco deterministico tra macchinari e la trasmissione dei dati SCADA.

• Canale CAN/CANopen integrato: consente l'integrazione nativa come master/slave del bus di campo per i sottogruppi di I/O remoti.

• Interfacce seriali doppie RS232/422/485: supportano la telemetria industriale punto-punto e il collegamento a dispositivi legacy.

L'espansione dello spazio di archiviazione utilizza uno slot CompactFlash rinforzato che supporta schede CF industriali fino a 2 GB per l'ampia registrazione degli eventi, le ricette di sistema e i backup locali delle applicazioni.

Specifiche dei parametri principali

Domande frequenti sul prodotto

In che modo il modulo gestisce la memorizzazione delle variabili critiche durante un'interruzione improvvisa dell'alimentazione a 24 VDC?

L'unità dispone di un circuito di monitoraggio hardware integrato che rileva le cadute della tensione di alimentazione al di sotto dei limiti accettabili. Al rilevamento, il sistema utilizza l'energia residua immagazzinata nei condensatori interni dell'alimentatore per scrivere tutti i dati ritentivi designati direttamente nella NVRAM non volatile da 512 kB. Questa architettura garantisce la conservazione completa dei dati senza i rischi di guasto delle tradizionali batterie al litio.

Le doppie interfacce Ethernet di questa unità di controllo possono essere configurate su sottoreti indipendenti?

Sì. Le due porte Ethernet fisiche (2x ETH100) hanno indirizzi MAC e livelli di collegamento separati. Gli ingegneri possono configurarle con indirizzi IP distinti su sottoreti indipendenti, per isolare il traffico deterministico della rete delle macchine dalle reti aziendali standard dell'impianto.

Quali sono le procedure di sostituzione diretta per l'aggiornamento di una precedente variante del processore MX200?

L'MX213 mantiene la piena compatibilità verso il basso con le precedenti implementazioni software Bachmann M1. Quando si sostituisce una variante precedente, il codice applicativo compilato per l'architettura x86 può essere trasferito tramite la scheda CompactFlash. Tuttavia, è necessario verificare che la versione firmware di destinazione supporti i controller di comunicazione integrati nel nuovo hardware.

Guida tecnica alla progettazione e all'installazione

Gestione termica e spazi liberi per il flusso d'aria

Per mantenere la stabilità strutturale fino alla temperatura nominale massima di 60 °C, è necessario installare verticalmente il telaio del controller su una guida DIN standard. Mantenere uno spazio libero minimo di 80 mm sopra e sotto l'alloggiamento del modulo. Questo spazio libero genera un flusso d'aria convettivo naturale, impedendo la formazione di sacche di calore localizzate all'interno dell'armadio e proteggendo i componenti interni in silicio a bassa tensione da un cedimento termico prematuro.

Protocolli di messa a terra e schermatura

Tutti i collegamenti di comunicazione fieldbus (in particolare le linee CANopen e RS485) devono utilizzare cavi a doppino intrecciato schermati. Collegare direttamente le schermature dei cavi al punto di ingresso dell'armadio elettrico mediante morsetti di messa a terra a bassa impedenza. La guida DIN stessa deve essere collegata alla terra funzionale centrale dell'impianto tramite un conduttore in rame con una sezione minima di 10 millimetri quadrati, per neutralizzare il rumore elettromagnetico ad alta frequenza.

Protezione della distribuzione dell'alimentazione

La linea di alimentazione in ingresso a 24 VDC richiede una protezione tramite un interruttore automatico ad azione rapida o un fusibile con portata massima di 4,0 A. Per evitare che i loop di massa e le fluttuazioni di tensione di modo comune destabilizzino il core del processore x86, non condividere il bus principale di alimentazione per l'automazione a 24 VDC con elementi di commutazione induttivi, come contattori per motori per impieghi gravosi o solenoidi idraulici.
