Scheda di terminazione Phoenix Contact IBS S5 DSC/I-T 2752000 per PLC Siemens SIMATIC S5

Panoramica del prodotto

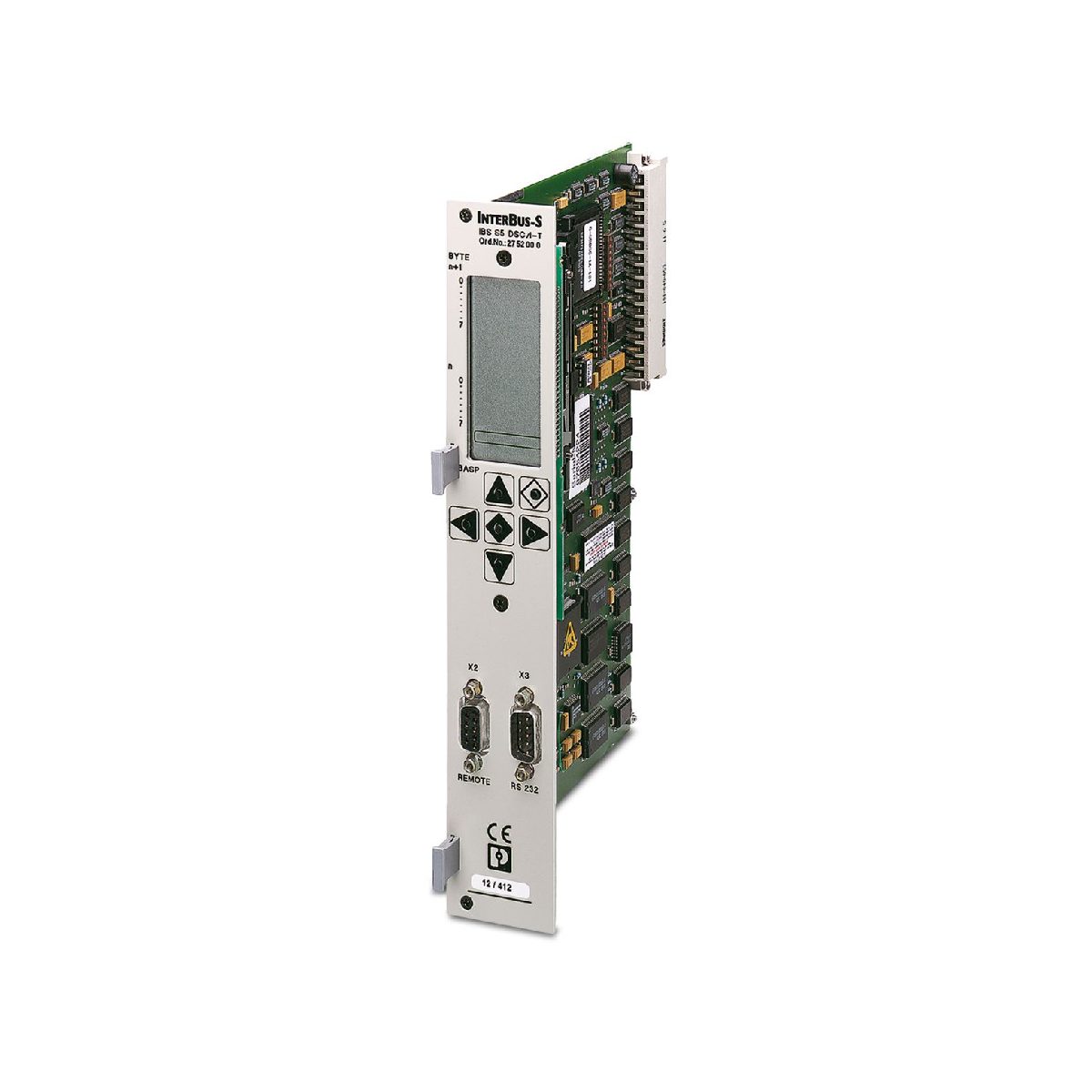

La scheda Phoenix Contact IBS S5 DSC/I-T 2752000 (IBSS5DSC/I-T) è una scheda di terminazione per i sistemi PLC Siemens SIMATIC® S5 con isolamento elettrico. La scheda consente ai controller SIMATIC S5-115U fino a S5-155U di connettersi al sistema bus di campo INTERBUS.

Il modulo si collega direttamente tramite il bus I/O SIMATIC e funziona come scheda I/O di sistema con un'area di indirizzi variabile. I dati di ingresso e uscita INTERBUS sono accessibili direttamente tramite la periferia o indirettamente tramite l'immagine di processo.

Funzioni di comunicazione INTERBUS

IBS S5 DSC/I-T supporta la comunicazione INTERBUS con un massimo di 4096 bit di dati di processo e fino a 62 dispositivi con canali di parametrizzazione. Il sistema INTERBUS può avviarsi automaticamente all'accensione o tramite il programma applicativo.

Le assegnazioni dei parametri specifiche del sistema, sia per il sistema INTERBUS sia per la scheda di controllo, vengono memorizzate centralmente in una memoria di parametrizzazione collegabile sulla scheda.

Configurazione e diagnostica

Phoenix Contact fornisce il software IBS CMD SWT per i sistemi operativi Windows. Il software supporta la parametrizzazione, la configurazione, la diagnostica e la documentazione di sistema per l'intera installazione INTERBUS.

La scheda supporta inoltre la diagnostica dei singoli dispositivi e dell'intera rete INTERBUS durante il funzionamento. Le condizioni operative locali dei dispositivi INTERBUS collegati possono essere monitorate in tempo reale.

Diagnostica LCD integrata

La scheda di controllo IBS S5 DSC dispone di un display LCD a quattro righe per la diagnostica locale. Gli stati operativi, le condizioni di errore e le informazioni sullo stato degli I/O vengono visualizzati in formato testuale chiaro. Questo display diagnostico diretto contribuisce a ridurre i tempi di avvio e di fermo del sistema.

Caratteristiche principali

• Scheda di terminazione per PLC Siemens SIMATIC® S5
• Supporto dell'isolamento elettrico
• Funzionalità master INTERBUS
• Avvio automatico di INTERBUS
• Supporta la tecnologia di avvio Plug & Play
• Modalità operative sincrone
• Supporta la preelaborazione dei dati di processo secondo IEC-1131
• Supporta la parametrizzazione dei segmenti bus in modifica
• Display diagnostico LCD a quattro righe
• Supporta gli interrupt

Specifiche tecniche

• Produttore: Phoenix Contact
• Modello: IBS S5 DSC/I-T
• Numero articolo: 2752000
• Tipo di prodotto: scheda di controllo PLC
• Formato: 2 slot stretti
• Area P: da 0 a 255 ingressi e uscite
• Area Q: da 0 a 255 ingressi e uscite
• Dati di processo massimi: 4096 bit
• Numero massimo di dispositivi con canale di parametrizzazione: 62
• Mezzo di trasmissione: Rame
• Tensione di alimentazione: 5 V CC
• Intervallo di tensione: 4,8 V CC ... 5,3 V CC
• Assorbimento di corrente tipico: 1,5 A
• Massima dissipazione di potenza: 7,5 W
• Grado di protezione: IP00
• Tipo di montaggio: Nel sistema host

Interfacce di collegamento

• Bus remoto INTERBUS: connettore D-SUB femmina a 9 poli con isolamento elettrico
• Diagnostica e parametrizzazione: RS-232-C, connettore D-SUB maschio a 9 poli
• Sistema host: Siemens SIMATIC S5 da 115U a 155U

Requisiti software

• Strumento di configurazione: CMD dalla versione 4.0x
• Strumento di diagnostica: DIAG+ dalla versione 1.0x

Informazioni ambientali e sulla conformità

• Paese di origine: Germania
• RoHS UE: Conforme
• RoHS Cina: EFUP-50
• REACH SVHC: Nessuna sostanza oltre lo 0,1% in peso

Domande frequenti tecniche

Come vengono conservati i dati di parametrizzazione del sistema sulla scheda di terminazione IBS S5 DSC/I-T?I dati dei parametri per la configurazione della rete sono memorizzati centralmente in un modulo di memoria di parametrizzazione estraibile e non volatile, situato direttamente sulla scheda di terminazione. Durante l'inizializzazione del sistema o all'accensione, il controller fa automaticamente riferimento a questa scheda estraibile per attivare la topologia di rete. Questo design garantisce che, se è necessario sostituire la scheda principale, i parametri rimangano intatti sul chip di memoria, evitando un nuovo download manuale.

Quale adattatore è necessario per installare questa scheda di terminazione in un subrack SIMATIC S5-115U?Per l'installazione fisica nello chassis di controllo Siemens SIMATIC S5-115U, la scheda di terminazione richiede una capsula adattatrice esterna con codice articolo 6E5S 491-OLB11. Questa capsula meccanica allinea la scheda con la profondità specifica degli slot del rack 115U, garantendo una pressione di contatto stabile lungo il backplane del bus I/O SIMATIC.

Questa scheda di terminazione basata su rame può collegarsi a una rete INTERBUS in fibra ottica?L'interfaccia nativa della scheda è costituita da un connettore D-SUB femmina a 9 poli configurato per la trasmissione su rame con isolamento elettrico. Per integrare questa scheda in una topologia di rete in fibra ottica, è necessario inserire un convertitore di interfaccia per fibra ottica Phoenix Contact esterno tra la porta D-SUB e la linea di rete ottica, per convertire gli impulsi elettrici in segnali luminosi.

Guida all'ingegneria di campo e all'installazione

• Protocolli di sicurezza dell'alimentazione del backplane:Non installare, regolare o rimuovere mai la scheda di terminazione IBS S5 DSC/I-T mentre l'alimentatore principale Siemens S5 è sotto tensione. La rimozione di un modulo sotto carico induce archi di tensione induttivi sui pin del backplane del bus I/O SIMATIC, che possono danneggiare i gate logici interni della scheda di terminazione e corrompere i registri della CPU Siemens adiacente.

• Schermatura D-SUB e protezione dai disturbi di modo comune:La connessione di rete D-SUB femmina a 9 poli è dotata di isolamento elettrico integrato. Per preservare questa barriera di protezione, tutti i cavi in rame INTERBUS in ingresso devono utilizzare una schermatura intrecciata ad alta densità. Collegare direttamente la schermatura del cavo all'alloggiamento metallico del connettore D-SUB per scaricare a terra i disturbi ad alta frequenza attraverso il telaio del PLC, anziché consentire loro di penetrare nei circuiti di comunicazione.

• Restrizioni per la gestione della memoria dei parametri:Il modulo di memoria dei parametri estraibile deve essere rimosso o inserito esclusivamente quando il rack PLC è completamente spento. Modificare o rimuovere il modulo di memoria mentre il bus logico è attivo causerà un errore irreversibile della memoria, arrestando immediatamente il controller master INTERBUS e disattivando tutti gli stati delle uscite di campo attive.

Capacità della rete e integrazione hardware

La scheda di terminazione IBS S5 DSC/I-T 2752000 gestisce le topologie di rete di campo decentralizzate mediante un'interfaccia dedicata per la configurazione del master.

• Mappatura degli indirizzi regolabile: Offre una configurazione flessibile degli indirizzi nei registri delle aree P e Q, da 0 a 255, consentendo un'integrazione perfetta con le tabelle delle variabili software STEP 5 esistenti.

• Ingombro del dispositivo decentralizzato: Coordina lo scambio ciclico dei dati per un massimo di 62 dispositivi bus di campo remoti dotati di canali di parametrizzazione attivi.

• Diagnostica locale in testo semplice: Integra un display LC a quattro righe direttamente sul pannello frontale, che visualizza in tempo reale gli stati operativi, gli errori e il bus I/O in testo semplice per accelerare la messa in servizio e la localizzazione dei guasti.
