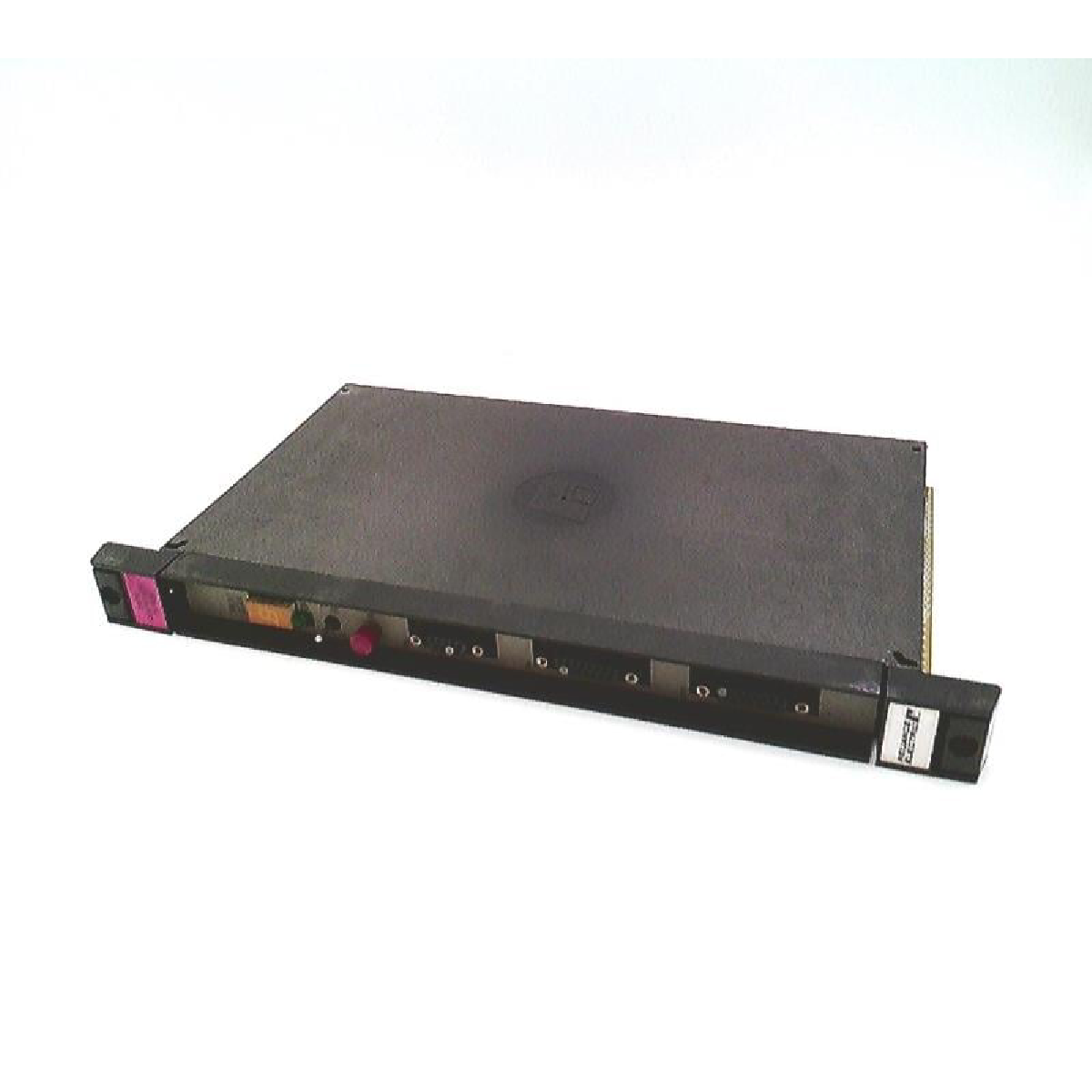

Controller di azionamento Reliance Electric 0-57406-H

Approfondimenti sul prodotto e applicazioni operative

Il 0-57406-H (057406H) funge da modulo controller per azionamenti ad alte prestazioni, montato su rack, all'interno del sistema di controllo distribuito AutoMax legacy di Reliance Electric. Progettato per il controllo coordinato in tempo reale di azionamenti multiasse, questo modulo esegue loop complessi di velocità, coppia e posizione con precisione deterministica. Le operazioni industriali pesanti, tra cui la regolazione delle sezioni nelle cartiere, il controllo della tensione nei laminatoi per acciaio e i processi continui nell'estrusione della gomma, si affidano a questo modulo per mantenere sincronizzate le velocità dei motori e prevenire la rottura del nastro. Integrandosi direttamente nell'architettura rack AutoMax, il 0-57406-H (057406H) elimina i colli di bottiglia nella comunicazione tra il PLC di supervisione e l'hardware di potenza. Questa rapida esecuzione dei loop riduce al minimo le deviazioni transitorie della velocità, massimizzando la disponibilità del sistema e proteggendo le trasmissioni meccaniche da guasti catastrofici dovuti a sollecitazioni eccessive.

Configurazione tecnica

Il 0-57406-H si basa su un'architettura a microprocessore dedicata, ottimizzata per l'esecuzione di attività in tempo reale all'interno dell'ecosistema AutoMax. Comunica tramite il backplane utilizzando una memoria a doppia porta, consentendo uno scambio dati fluido con la CPU master e gli altri coprocessori.

• Integrazione del sistema: Il modulo occupa un singolo slot in un rack AutoMax ad alta densità e comunica con i moduli di potenza tramite collegamenti in fibra ottica o seriali ad alta velocità, garantendo il completo isolamento elettrico e un'elevata immunità ai disturbi in ambienti elettromagnetici gravosi.

• Funzioni diagnostiche: Il pannello frontale integra indicatori LED di stato che forniscono diagnostica hardware in tempo reale, indicando lo stato di funzionamento, la qualità della comunicazione e le condizioni di guasto per accelerare la ricerca dei problemi sul campo.

• Funzioni di controllo: Supporta loop di controllo regolatori complessi, acquisendo il feedback da encoder, resolver e tachimetri per mantenere una regolazione precisa della velocità e della coppia.

Architettura e specifiche fisiche

Domande frequenti tecniche

Come si gestisce lo stato fuori produzione del modello 0-57406-H in caso di guasto del sistema?

Poiché il produttore ha ufficialmente cessato la produzione di questo modulo, il supporto standard di fabbrica non è disponibile. Gli ingegneri dello stabilimento devono procurarsi unità legacy certificate o ricondizionate. È fortemente consigliato mantenere ricambi critici in un ambiente a temperatura controllata per evitare lunghi fermi operativi, poiché la migrazione diretta ad azionamenti moderni richiede in genere una riprogettazione completa e costosa del sistema.

Quali sono le cause principali di un'indicazione di guasto sul pannello frontale?

Gli indicatori di guasto segnalano generalmente una perdita di comunicazione attraverso il backplane AutoMax, un guasto nel loop di feedback, come la perdita del segnale dell'encoder, oppure il deterioramento dell'hardware interno dovuto all'invecchiamento dei componenti. Ispezionare i connettori del backplane per verificare la presenza di danni fisici o contaminazione e assicurarsi che i cavi di feedback siano adeguatamente schermati e instradati lontano dai cavi dei motori ad alta potenza.

Il modello 0-57406-H è sostituibile a caldo nel rack AutoMax?

No. Rimuovere o inserire questo modulo mentre lo chassis AutoMax è alimentato provocherà sovratensioni elettriche transitorie che possono distruggere i componenti CMOS integrati e interrompere l'intero bus di comunicazione del backplane. Isolare sempre l'alimentazione del rack prima di estrarre o sostituire il controller dell'azionamento.

Guida all'ingegneria e all'installazione

• Gestione termica e flusso d'aria del rack:

  I rack AutoMax ad alta densità generano carichi termici significativi. È necessario mantenere uno spazio libero minimo di 50 mm sopra e sotto lo chassis per consentire la convezione naturale. Se la temperatura ambiente dell'armadio si avvicina a 50 deg C, installare ventole di ventilazione ad aria forzata. Il surriscaldamento accelera il deterioramento dei condensatori elettrolitici interni, causando una deriva prematura dei loop di controllo.

• Messa a terra e riduzione dei disturbi:

  Per impedire che le interferenze elettromagnetiche (EMI) corrompano i segnali di controllo a bassa tensione, assicurarsi che lo chassis del rack sia collegato a una terra a bassa impedenza utilizzando un filo di rame di almeno 8 AWG. Tutti i cavi esterni degli encoder e dei comandi degli azionamenti devono essere schermati e a doppino intrecciato, con messa a terra esclusivamente all'estremità del rack per eliminare i loop di massa.

• Protezione dalle scariche elettrostatiche (ESD):

  Il modello 0-57406-H contiene circuiti integrati altamente sensibili. Durante l'installazione o la sostituzione, il personale sul campo deve indossare un braccialetto ESD correttamente collegato a terra. Conservare i moduli non installati esclusivamente in sacchetti schermati contro le cariche statiche per prevenire la rottura dielettrica latente dei gate dei semiconduttori.
