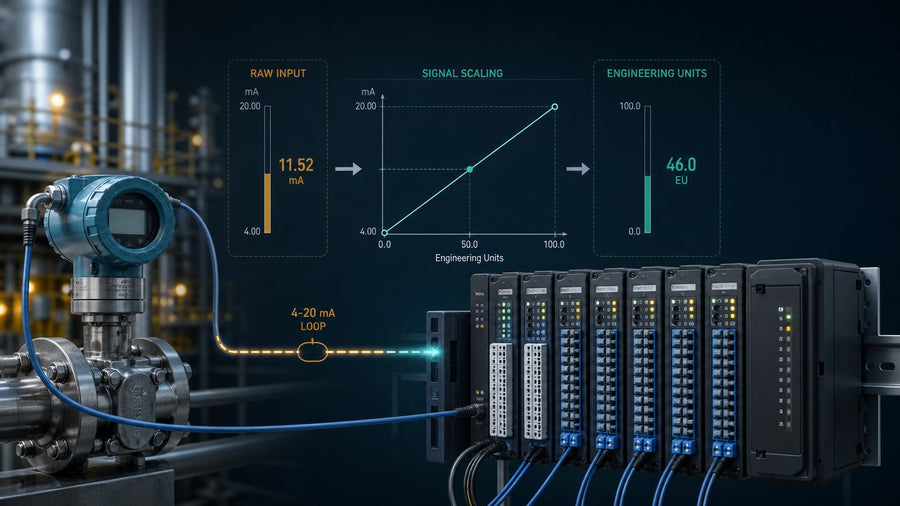

SLC 500 SCP нұсқауы маңызды өлшеу келісімін бес өріске жинақтайды: кіріс, кірістің ең төменгі және ең жоғарғы мәндері, масштабталған ең төменгі және ең жоғарғы мәндер және шығыс. ControlLogix немесе CompactLogix жүйесіне көшу кезінде бұл сандарды жаңа логикаға көшіру сызықтық теңдеуді қайталауы мүмкін, бірақ оның айналасындағының бәрін — модульдің деректер пішімін, дөңгелектеуді, диапазоннан асу кезіндегі әрекетті, арна ақауларын, дабыл уақытын және операторлардың HMI-де көретін ақпаратын — өзгертіп жібереді.

Негізді көшіру жұмысы далалық аспаптан бастап шикі деректерді, инженерлік бірліктерді, сапаны, дабылдарды, басқару логикасын, архиваторды және оператор дисплейін қамтитын толық сигнал келісімін сақтайды.

Қолданыстағы сигнал келісімін қалпына келтіріңіз

Әр SCP нұсқауы үшін бастапқы мекенжайды, тағайындау мекенжайын, төрт шекті мәнді, орындалу шарттарын және масштабталған нәтижені пайдаланатын барлық тұтынушыны тіркеңіз. Содан кейін физикалық аспапты, калибрленген төменгі және жоғарғы диапазонды, электрлік сигналды, SLC аналогтық модулінің каталогтық нөмірі мен арна конфигурациясын, таңдалған деректер пішімін және диапазоннан төмен, диапазоннан жоғары, ашық тізбек пен модуль жоғалған кездегі күтілетін әрекетті анықтаңыз.

Rockwell Automation SLC 500 нұсқаулар жинағына арналған анықтамалықта SCP сызықтық масштабтау нұсқауы ретінде құжатталған және оның арифметикалық күйге қатысты әрекеті сипатталған. Бұрынғы нұсқауды түсіну үшін осы нұсқаулықты пайдаланыңыз, бірақ шикі шекті мәндерді нақты аналогтық модульден және бапталған пішімнен алыңыз. Түрлендіргіштің биттік тереңдігі ғана процессорға ұсынылатын бүтін мәндерді анықтамайды.

Таратқыш сенсордың толық мүмкін диапазонын пайдаланады деп болжамаңыз. 0–100 барға есептелген қысым таратқышы 10–60 барға калибрленуі мүмкін, ал шығын таратқышы квадрат түбірді шығаруды әлдеқашан орындауы ықтимал. Жаңа жүйе сигналды екі рет масштабтап немесе сызықтандырмас үшін, әр түрлендірудің қай жерде орындалатынын көшіру жазбасында көрсетіңіз.

Масштабтауға бір ғана жауапты қабатты таңдаңыз

Модульдің жергілікті инженерлік бірліктері

Көптеген Logix аналогтық модульдері электрлік кірісті модуль конфигурациясында қалқымалы нүктелі инженерлік бірліктерге түрлендіре алады. Бұл баспалдақты логика кодын азайтып, арна күйін стандартты тег құрылымында көрсетуі мүмкін. Кемшілігі — модуль конфигурациясы басқару стратегиясының бір бөлігіне айналады. Оның шекті мәндері, бірліктері, дабылдары, сүзгілері және жаңарту жиілігі резервтік көшірмелерге, тексерулерге және іске қосу жазбаларына енгізілуі тиіс.

Контроллердегі айқын математика

Модуль шикі санауларды қайтарғанда, айқын сызықтық математика түрлендіруді көрнекі етеді:

Инженерлік мән = Инженерлік төменгі шек + (Шикі мән − Шикі төменгі шек) × (Инженерлік жоғарғы шек − Инженерлік төменгі шек) ÷ (Шикі жоғарғы шек − Шикі төменгі шек)

Қолайлы қалқымалы нүктелі деректер түрін пайдаланыңыз, шикі диапазон нөлге тең болған жағдайдан қорғаңыз және бапталған аралықтан тыс мәндерге не болатынын анықтаңыз. Диапазоннан тыс әр мәнді шекті мәнге дейін шектейтін есептеу кейінгі логиканы қорғауы мүмкін, бірақ істен шыққан немесе шамадан тыс басқарылатын сигналды жасыруы да ықтимал. Сапа мен диапазон көрсеткіштерін бөлек сақтаңыз.

Басқарылатын Add-On Instruction

AOI интерфейсі анықталған, нұсқалары бақыланатын, сынақ дәлелдері бар және жауапты иесі белгіленген жағдайда, көптеген арнадағы масштабтауды стандарттай алады. Пайдалы шығыстарға инженерлік мән, жарамды сапа, диапазоннан төмен, диапазоннан жоғары, қолжетімді болса ашық сым немесе арна ақауының көрсеткіші, ескіргендік күйі және конфигурация қатесі жатады. Тек сан қайтаратын және әдепкі мәнді үнсіз қоятын түсініксіз AOI-ден аулақ болыңыз.

Қай әдіс таңдалса да, бір арнаны модульде де, контроллерде де масштабтамаңыз. Бір жауапты иені тағайындап, бұл шешімді код пен құжаттамада көрнекі етіңіз.

Формуладан тыс әрекетті сақтаңыз

Бұрынғы SCP тағайындаулары көбіне бүтін сөздер болады. Жаңа REAL тағайындауы ажыратымдылықты арттыруы мүмкін, бірақ салыстыруларды, дабылдың өлі аймақтарын, архиваторды қысуды, хабарлама пішімдерін, рецепт сақтауды және HMI дисплейлерін де өзгертуі ықтимал. Деректер түрін өзгертпес бұрын барлық тұтынушыны қадағалаңыз. Бүтін интерфейс сақталуы тиіс болса, кездейсоқ түрлендіруге сүйенбей, дөңгелектеу мен қанығуды нақты құжаттаңыз.

Бұрынғы нұсқаудың іске қосылу шарттарын қарап шығыңыз. Кейбір SCP тармақтары үздіксіз орындалады, ал басқалары режим, ақау немесе реттілік кезеңі кезінде соңғы мәнді қатырып қояды. Шартты орындалуды үздіксіз масштабтаумен алмастыру күй машинасының әрекетін өзгертуі мүмкін. Керісінше, ескірген сапа көрсеткішінсіз қатып қалған мәнді сақтау операторларды адастыруы мүмкін.

Сапа мәнмен бірге берілуі тиіс. Арна ақау туралы хабарлағанда, модульмен байланыс үзілгенде немесе шикі мән жарамды нақты сигнал диапазонынан тыс болғанда контроллер не істейтінін анықтаңыз. Әрекет соңғы дұрыс мәнді ұстап тұру, тексерілген резервтік мәнді қою, контурды қол режиміне ауыстыру, әрекетті бұғаттау немесе қауіпсіз күйге ауысу болуы мүмкін. Дұрыс таңдау масштабтау нұсқауынан емес, процестің тәуекелінен туындайды.

Эквиваленттілікті тексеру матрицасын құрыңыз

Тек нөл мен диапазонды сынаумен шектелмеңіз. Төменгі шекті, 25%-ды, орта нүктені, 75%-ды және жоғарғы шекті енгізіңіз немесе модельдеңіз, содан кейін күтілетін нәтижені тәуелсіз есептеңіз. SLC мәнін, жаңа Logix мәнін, HMI дисплейін, архиватор мәнін, дабыл күйін және өлшемге тәуелді кез келген басқару шығысын салыстырыңыз.

Диапазоннан сәл төмен және жоғары нүктелерді, қажет болса таратқыштың ақаулық тогын, ашық тізбекті, модульді алып тастауды немесе байланысты бұғаттауды, контроллерді қайта іске қосуды және қалпына келуді қосыңыз. Әр жағдай үшін шикі мәнді, инженерлік мәнді, сапа биттерін, дабыл уақыт белгілерін, бекітілген күйлерді және оператор хабарламаларын тексеріңіз. Ескі жүйе дұрыс жұмыс істемесе, оны эквивалентті деп атамай, әдейі түзетілген өзгеріс ретінде құжаттаңыз.

Сынақты нақты модульдің жаңарту жиілігінде және контроллер тапсырмасының жиілігінде қайталаңыз. Математикалық тұрғыдан дұрыс түрлендіру сүзгілеу, нақты уақыттағы үлгі алу, тапсырма кезеңі немесе дабыл кідірісі SLC жобасынан өзгеше болғанда, процестің әрекетін бәрібір өзгертуі мүмкін.

Іске қосылғаннан кейінгі диапазон өзгерістерін бақылаңыз

Инженерлік шектер кездейсоқ HMI рецепті мәндеріне айналмауы тиіс. Таратқыш диапазонын немесе масштабтау шегін өзгерту дабылдарды, PID әрекетін, рұқсат шарттарын, жиынтықтарды, есептерді және архиватор трендтерін ығыстыруы мүмкін. Орындау уақытында конфигурациялау қажет болса, қолжетімділікті басқаруды, себеп кодтарын, диапазонды тексеруді, өзгерістер журналын және келісілген жаңарту рәсімін қолданыңыз.

Бастапқы аспап диапазонын, модульдің каталогтық нөмірі мен пішімін, шикі шекті мәндерді, инженерлік шекті мәндерді, сапа сәйкестігін, сынақ нәтижелерін және мақұлдау жазбасын жобамен бірге сақтаңыз. Кеңірек Logix SCL шектерін орнату жөніндегі нұсқаулық шекті мәндерді анықтаудың далалық әдісін ұсынады, ал қазіргі контроллер отбасылары PLC және PAC жүйелері жинағында топтастырылған.

Инженерлік көзқарас

Масштабтаудағы ең үлкен тәуекел — бірден ақау беретін мән емес. Нақты көрінгенімен, көлбеуі, ығысуы, сапасы немесе уақыты қате мән қауіптірек. Әр көшірілген нүктені жай ғана көшірілген нұсқау емес, өлшеу жүйесі ретінде қарастырыңыз. Сигнал келісімін қалпына келтіріңіз, масштабтауды бір қабатқа бекітіңіз, сапа ақпаратын сақтаңыз және жүйені ауыстырмас бұрын қалыпты әрі қалыптан тыс әрекетті дәлелдеңіз.
