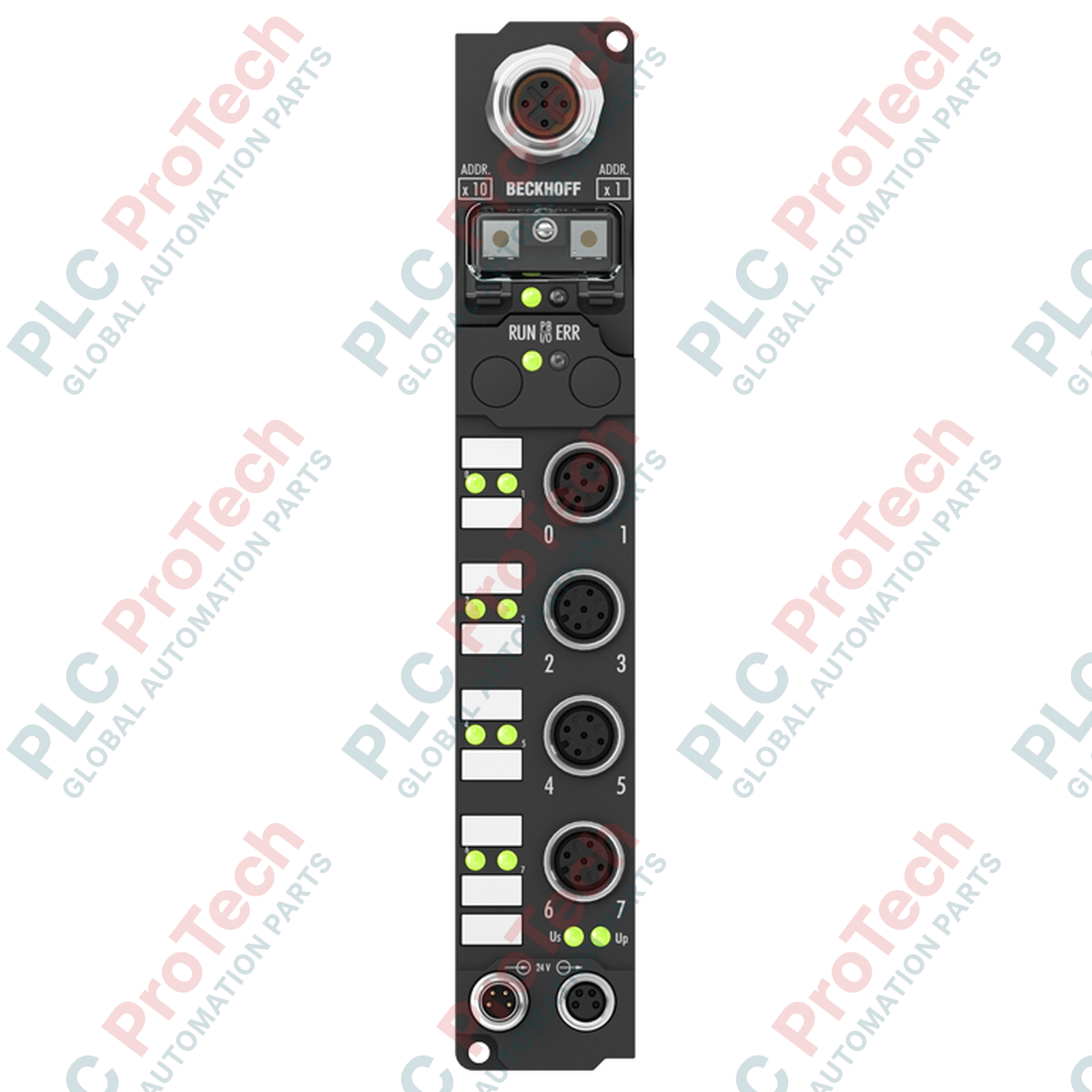

Beckhoff IP1012-B800 Fieldbus Box 8 арналы цифрлық кіріс модулі

SKU IP1012-B800

In stock

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: IP1012-B800
Country of origin:Germany
Product Type: Fieldbus енгізу/шығару модульдері
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 220 мм x 60 мм x 50 мм
Shipping port: Xiamen
Warranty: 12 months

Сипаттамасы

Орталықтандырылмаған датчик сигналдарын RS485 далалық шина архитектураларына тікелей біріктіретін Beckhoff IP1012-B800 құрылғысы берік, машинаға орнатылатын корпустағы сегіз цифрлық кіріспен жабдықталған. Бұл ықшам Fieldbus Box қорғаныш басқару шкафтарының қажеттілігінсіз датчиктерден келетін бинарлық басқару сигналдарын кедергісіз RS485 интерфейсі арқылы контроллерге жеткізеді. Қиын далалық жағдайларға арналған құрылғы сигналдарды жоғары жылдамдықпен сүзуді және кең ауқымды физикалық қорғауды қамтамасыз етеді.

Мүмкіндіктері

8 цифрлық кіріс: Өнеркәсіптік стандарттағы M12 бұрандалы қосқыштарын пайдаланып, сегізге дейін бинарлық датчикті қосуға мүмкіндік береді.
Жылдам әрекет ететін сүзгі: 0.2 мс аппараттық кіріс сүзгісі жоғары жылдамдықтағы бақылау үшін күйді жылдам анықтауды қамтамасыз етеді.
Машинаға тікелей орнату: IP65/66/67 деңгейі клеммалық қораптарсыз жабдыққа тікелей орнатуға мүмкіндік береді.
Кіріктірілген датчик қорегі: Қысқа тұйықталудан қорғалған датчиктер қорегі модульдің басқару кернеуінен тікелей алынады.
RS485 интерфейсі: 1200 метрге дейінгі қашықтықта 38.4 кбодқа дейінгі беру жылдамдықтарын қолдайтын сенімді сериялық байланыс.

Қолданылуы

Орталықтандырылмаған конвейерлік және материалдарды өңдеуді басқару желілері.
Датчиктер тығыз орналасқан автомобиль құрастыру желілері.
Станоктар мен орау жабдықтарын өндіру.
IP67 деңгейіндегі қорғауды қажет ететін ылғалды және шаңды өнеркәсіптік өңдеу аймақтары.

Техникалық сипаттамалар

Параметр	Мәні / сипаттамасы
Өндіруші	Beckhoff Automation
Модель белгіленімі	IP1012-B800
Кірістер саны	8 цифрлық кіріс
Номиналды кіріс кернеуі	24 В тұрақты ток (-15% / +20%)
Кіріс сүзгісінің уақыты	0.2 мс
Сигнал кернеулері (EN 61131-2, 2-тип)	"0" сигналы: -3–+5 В \| "1" сигналы: 11–30 В
Номиналды кіріс тогы	Әдетте 6 мА
Датчиктерді қоректендіру тогы	Ең көбі 0.5 А жалпы (қысқа тұйықталудан қорғалған)
Далалық шина протоколы	Ашық RS485 протоколы
Қолдау көрсетілетін беру жылдамдықтары	9.6 кбод, 19.2 кбод, 38.4 кбод (әдепкі)
Шина қосылымы	1 x M12 ұясы, 5 істікшелі, B-кодталған
Қуат көзі порты	Кіріс: M8 аталық (4 істікшелі); шығыс: M8 аналық (4 істікшелі)
Тұтынылатын ток (датчиктерді қоспағанда)	Басқару кернеуінен 45 мА (US)
Оқшаулау кернеуі	Басқару кернеуінен далалық шинаға: иә
Жұмыс температурасының ауқымы	0 пен 55 °C аралығы (32 пен 131 °F аралығы)
Сақтау температурасының ауқымы	-25 пен +85 °C аралығы (-13 пен 185 °F аралығы)
Қорғаныс класы	IP65/66/67 (EN 60529 стандартына сәйкес)
Өлшемдері (Е x Б x Т)	30 мм x 175 мм x 26,5 мм
Корпус материалы	Полиамид PA6
Салмағы	210 g
Жөнелту салмағы (есептік)	0,45 кг
Қаптама өлшемдері (есептік)	220 мм x 60 мм x 50 мм
Шығарылған елі	Германия

Эмпирикалық инженерлік түсініктер

Баламалы модельдер және үйлесімділік: B800 сериясы стандартты RS485 байланыс хаттамаларын пайдаланады, бұл бұрынғы желілерге немесе Beckhoff емес контроллерлерге қосылуға мүмкіндік береді. EtherCAT топологияларына көшкен кезде IP1012-B800 құрылғысын EP1008-0001 сияқты EtherCAT жүйесіне арналған қораптармен толықтыруға немесе ауыстыруға болады, алайда желі мастерін мұқият қайта конфигурациялау қажет.

Қолданудағы қиындықтар және инженерлік ескертпелер: Қосылған сегіз сенсор тұтынатын жиынтық ток 0,5 A-ден аспауы тиіс. Бұл жылулық шектен асып кетсе, қысқа тұйықталудан қорғау механизмі іске қосылып, сенсорлардың қуаты уақытша өшіріледі. Қозғалысы жоғары машиналарда қолданған кезде IP67 тұтастығын уақыт өте сақтап қалу үшін жалғанған M12 желілерінің кабель иілу радиустары физикалық жүктеме сипаттамаларына сәйкес болуын қамтамасыз етіңіз.

Іске қосу және сымдарды жалғау бойынша кеңестер: Мекенжай конфигурациясы мен сериялық параметрлерді реттеу KS2000 бағдарламалық интерфейсі арқылы орындалады. Ұзындығы 1200 метрге жуық RS485 сегменттері үшін сигнал шағылуы мен желідегі шуды азайту мақсатында физикалық желінің соңғы түйініне арнайы 120 Ом аяқтау резисторын дұрыс орналастыру қажет.

Орнату нұсқаулары

ӨТЕ МАҢЫЗДЫ ЕСКЕРТУ

Механикалық монтаждауды немесе кабельдерді жалғауды бастамас бұрын басқару желісі мен fieldbus сегменттеріндегі барлық қуат көздерін ажыратыңыз. Тізбектерді толық қуатсыздандырмау жабдықтың қайтымсыз зақымдалуына, машинаның күтпеген қозғалысына немесе ауыр электр тогының соғуына әкелуі мүмкін.

1

Fieldbus Box құрылғысын алдын ала құйылған екі 3,5 мм құрылымдық бекіту тесігі арқылы стандартты M3 бұрандаларымен орнатыңыз. PA6 корпусының механикалық бұралуын болдырмау үшін тегіс беттерге орнатыңыз.

2

Кіріс 24 V DC қуат көзінің желісін 4 істікшелі M8 аталық коннекторына жалғаңыз. Бірнеше модульді тізбектей жалғаған кезде, кейінгі модульдерге берілетін қуатты 4 істікшелі M8 аналық қосылымы арқылы бағыттаңыз.

3

RS485 байланыс желісін 5 істікшелі, B-кодталған M12 ұясына жалғаңыз. IP67 деңгейіндегі толық герметикалығын қамтамасыз ету үшін барлық коннекторларды көрсетілген бұрау моментіне дейін қатайтыңыз.

FAQ

IP1012-B800 құрылғысындағы сенсор қорегінің максималды ток сыйымдылығы қандай?

Барлық қосылған сегіз сенсор үшін қолжетімді жалпы максималды ток — 0,5 A. Бұл қорек қысқа тұйықталудан қорғалған және басқару кернеуінен алынады.

Fieldbus желісін стандартты Ethernet кабельдері арқылы қоса аламын ба?

Жоқ, бұл модель ашық сериялық протоколы бар RS485 интерфейсін пайдаланады және B-кодты 5 істікшелі M12 ұясы арқылы қосылады.

Бұл модульдің кіріс сүзгісінің жылдамдығы қандай?

Ол жоғары жылдамдықты сигнал ауысуларын тіркеуге арналған, реттелмейтін 0,2 мс жылдам аппараттық кіріс сүзгісімен жабдықталған.

Құрылғыдағы сериялық параметрлер мен мекенжайды қалай баптайсыз?

Желі конфигурациялары, мекенжай баптаулары және беру жылдамдығын таңдау Beckhoff KS2000 конфигурациялау бағдарламалық құралы арқылы бағдарламаланады.
