Honeywell CC-SDOR01 51308380-175 Experion Series C цифрлық шығыс релесінің кеңейту модулі

Сипаттама

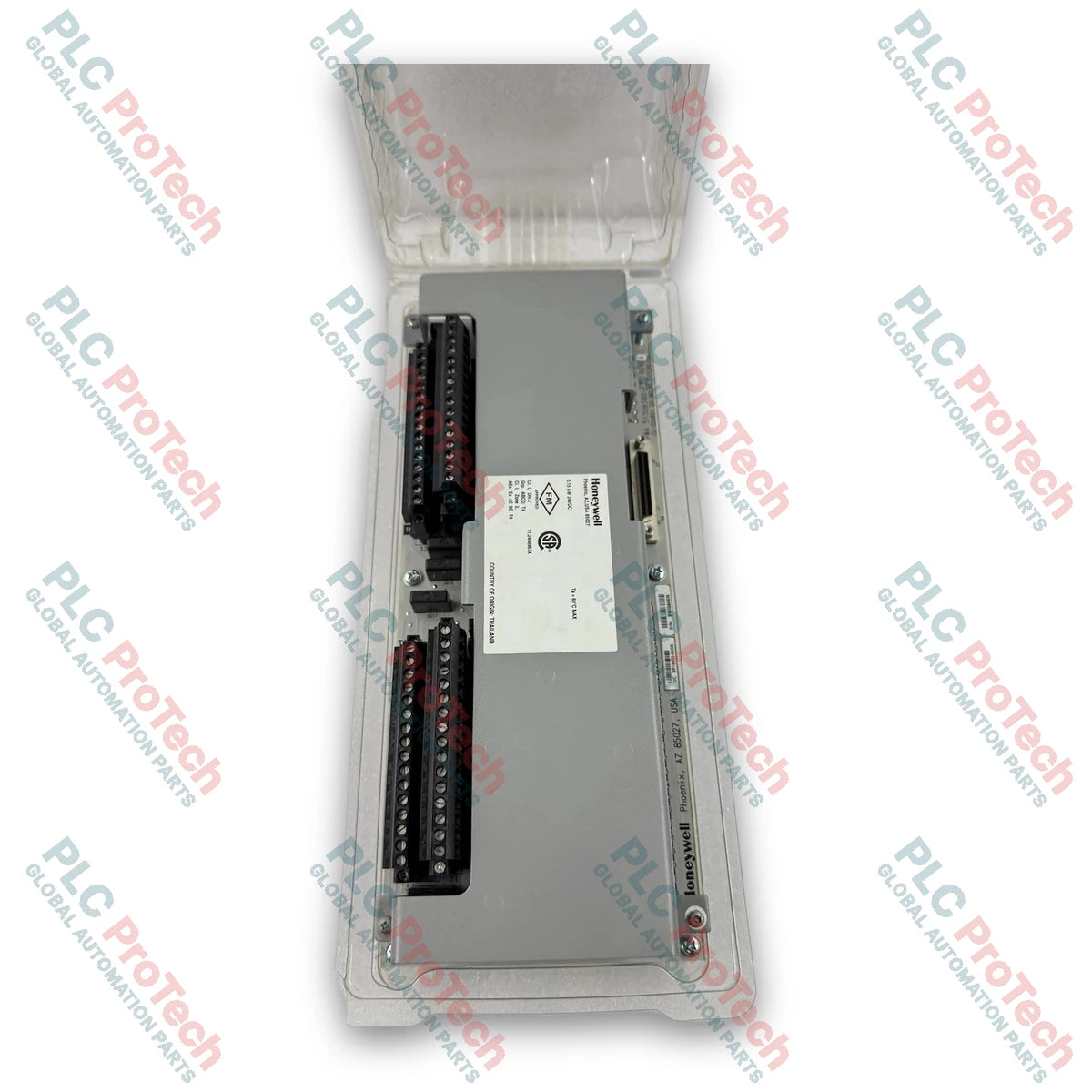

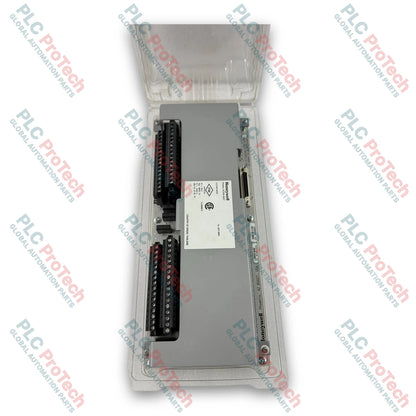

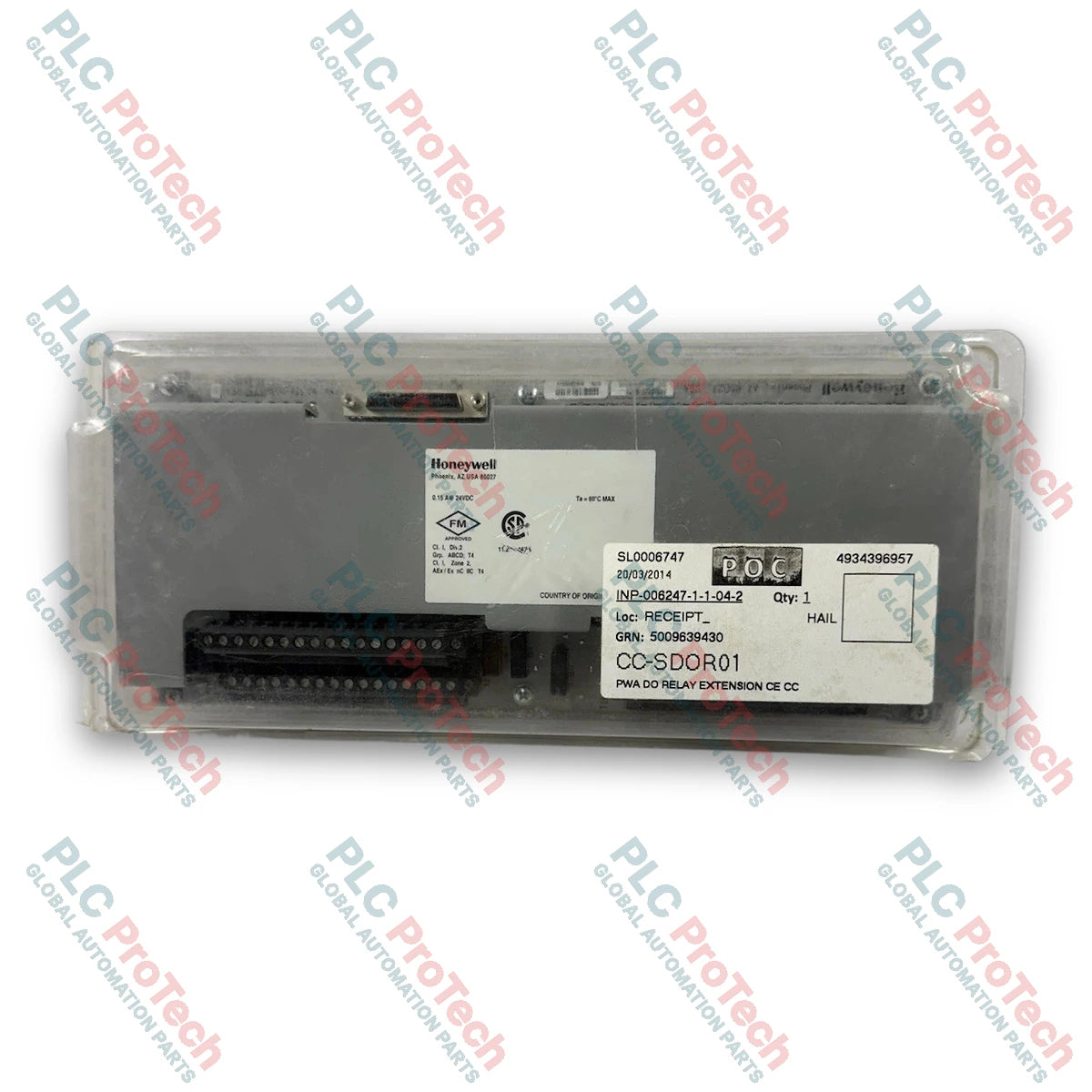

Honeywell CC-SDOR01 (бөлшек нөмірі: 51308380-175) Experion Series C архитектурасына арналған цифрлық шығыс релелік кеңейту модулі болып табылады. Шығыс контактілерінің мүмкіндіктерін кеңейтуге арналған модуль CC-PDOB01 цифрлық шығыс енгізу-шығару модулімен (IOM) және тиісті CC-TDOR01 немесе CC-TDOR11 релелік енгізу-шығару терминалдау жинақтарымен (IOTA) бірге жұмыс істейді. 24 VDC шиналы цифрлық шығыс драйвер электроникасымен интерфейс арқылы CC-SDOR01 технологиялық басқару жүйелеріне оқшауланған «құрғақ контакт» тізбектері арқылы жоғары немесе төмен қуатты дискретті жүктемелерді басқаруға мүмкіндік береді.

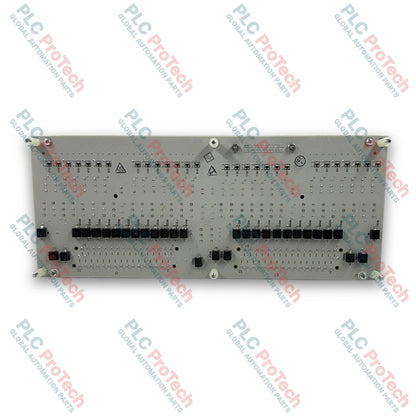

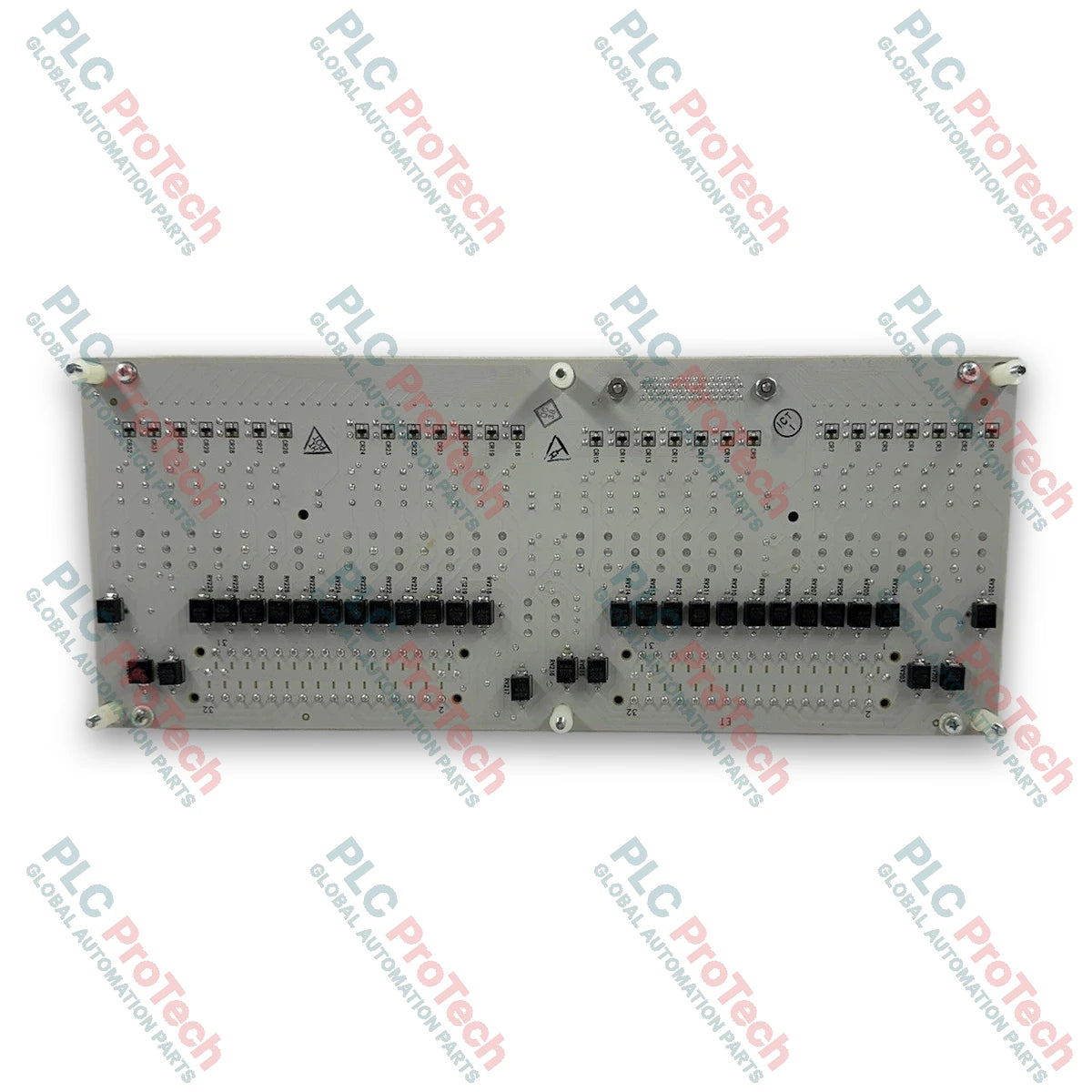

12 дюймдік өлшемге негізделген Honeywell CC-SDOR01 кеңейту жинағы секіртпе параметрлері арқылы пайдаланушы конфигурациялайтын Form-A (SPST/NO) немесе Form-B (SPST/NC) далалық контакт схемаларын қабылдайтын 32 оқшауланған реле арнасын ұсынады. Бұл кеңейту тақтасы сыртқы аралық реле панельдерінің қажеттілігін жойып, басқару логикасы мен далалық жабдық арасында тікелей «құрғақ контакт» оқшаулауын қамтамасыз етеді. Әр шығыс арнасы розеткаға орнатылатын релемен, жарықдиодты күй индикаторымен және индуктивті коммутация өтпелі процестерінен қорғайтын кірістірілген кері ЭҚК-ны басу желілерімен жабдықталған.

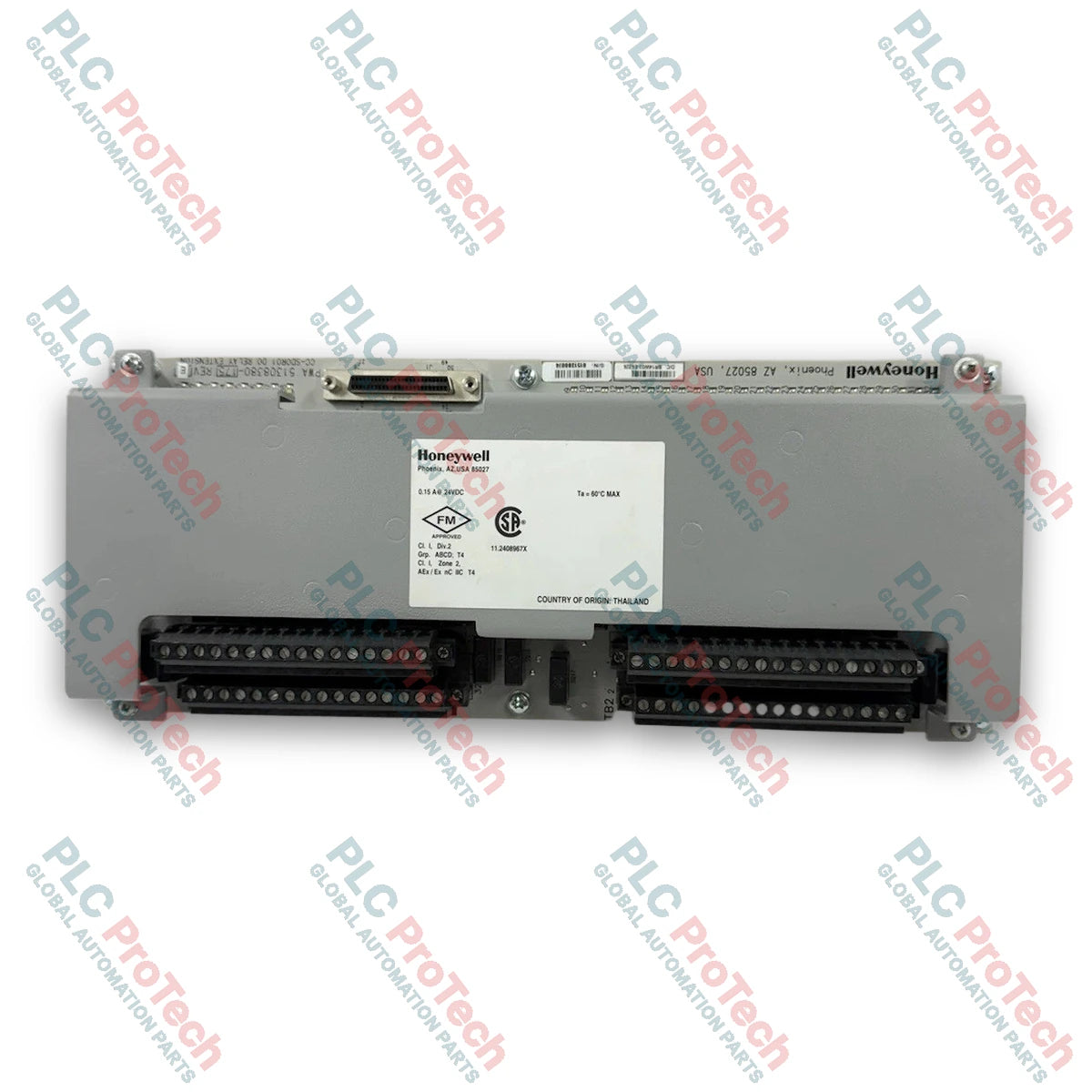

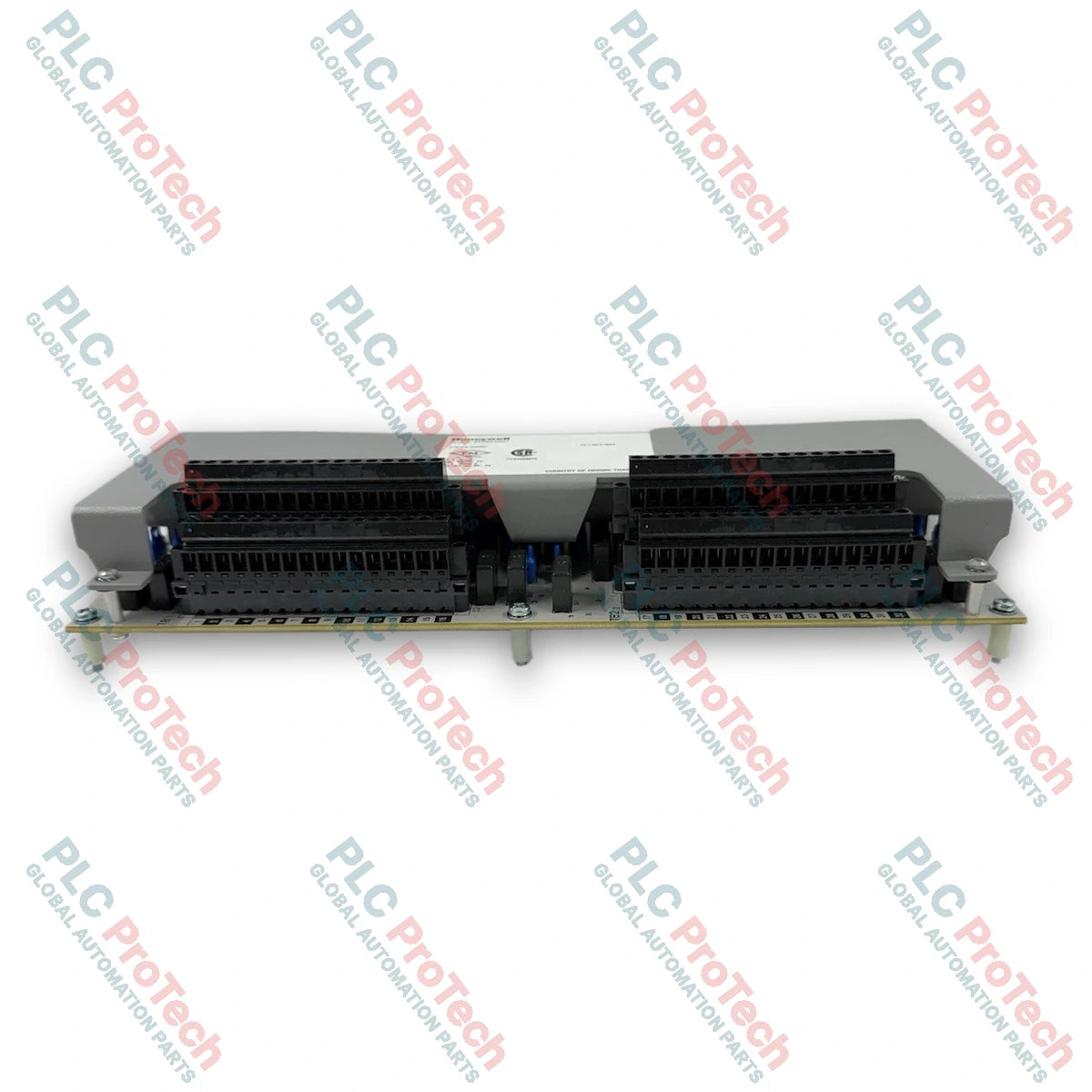

Series C физикалық компоновкасы шеңберінде жұмыс істейтін CC-SDOR01 тік орнату жүйесімен, еңкейтілген жылу тарату құрылымымен және алынбалы екі деңгейлі далалық клеммалық блоктармен жабдықталған. Модуль 12 AWG (2.5 мм² көпталшықты сымға) дейінгі далалық сымдарды қабылдайды және жеке арналар мен жүйелік логиканың ортақ шинасы арасында 1500 VAC RMS немесе +/-1500 VDC гальваникалық оқшаулауды қамтамасыз етеді.

Мүмкіндіктері

• Оқшауланған 32 реле арнасы: Жоғары кернеулі, жоғары токты немесе төмен кернеулі коммутациялау міндеттеріне арналған 32 «құрғақ контакт» шығысын қамтамасыз етеді.
• Конфигурацияланатын контакт жұмысы: Әр арна үшін секіртпелер арқылы таңдалатын Form-A (қалыпты ашық) немесе Form-B (қалыпты жабық) контакт конфигурацияларын қолдайды.
• Жоғары коммутациялау сыйымдылығы: 250 VAC RMS немесе 30 VDC кезінде 3 A дейінгі тұрақты жүктеме токтарын және 10 A дейінгі іске қосу токтарын қолдайды.

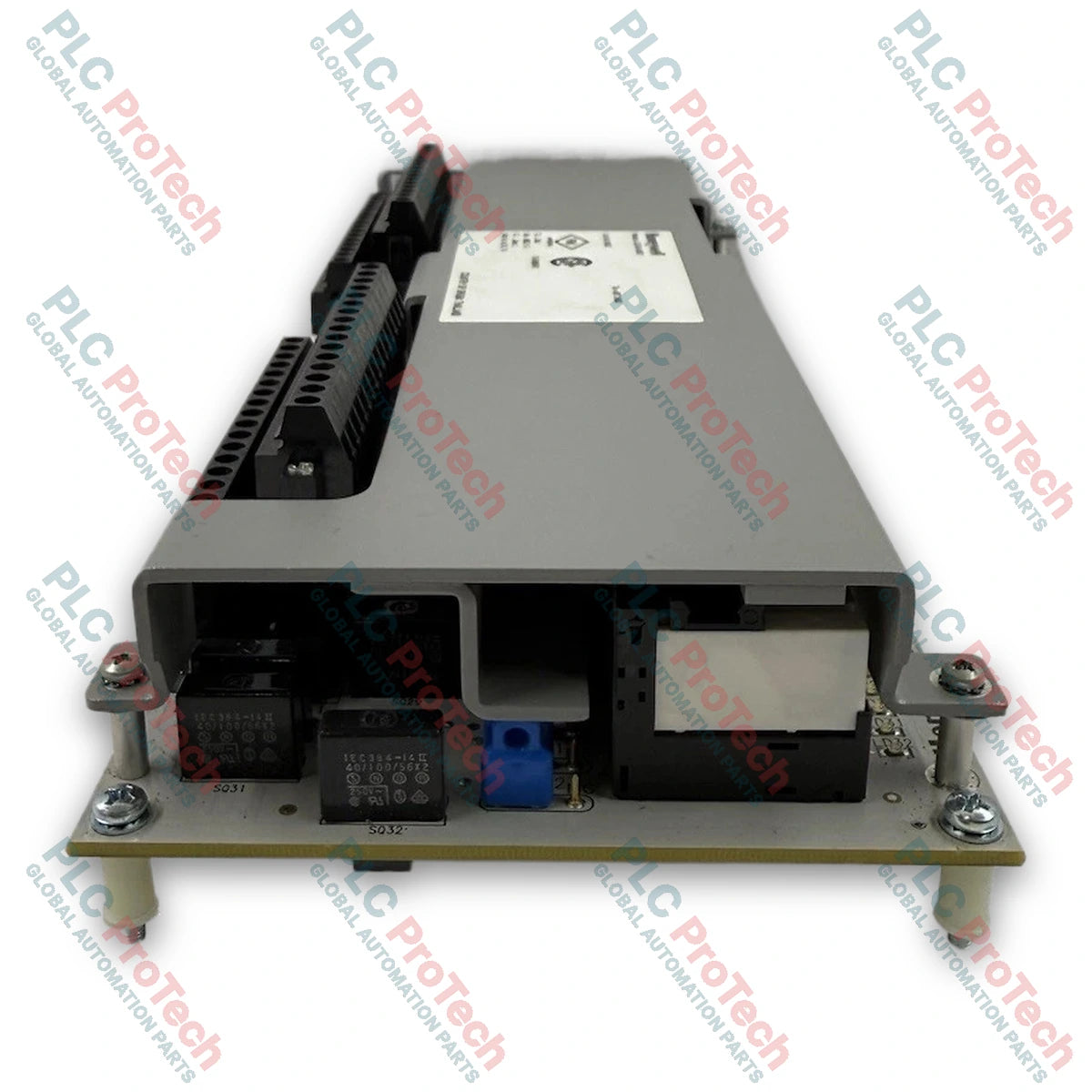

• Розеткаға орнатылатын реле құрылымы: Жеке розеткаға орнатылатын релелер техникалық қызмет көрсетуді және арнаны ауыстыруды жеңілдетеді.
• Кірістірілген өтпелі кернеуді басу: Кері ЭҚК-ны басатын біріктірілген тізбектер (120 Ом + 0.033 мкФ) индуктивті кері соққыдан контактілерді қорғайды.
• Гальваникалық оқшаулау: арналар мен жүйелік логиканың ортақ желісі арасында 1500 VAC RMS немесе +/-1500 VDC оқшаулауын қамтамасыз етеді.
• Көрнекі диагностика: әр арнаға арналған арнайы LED индикаторлары белсенді шығыс күйін көрсетеді.
• Ажыратылатын клеммалық блоктар: далалық сымдарды қосуды және шкафқа техникалық қызмет көрсетуді жеңілдету үшін қимасы 12 AWG / 2,5 мм²-ге дейінгі көпталшықты сымды қабылдайды.

Қолдану салалары

• Аралық релелік оқшаулау: сыртқы аралық релелік сөрелерсіз жоғары кернеулі далалық құрылғыларды, соленоидтарды және қозғалтқыш іске қосқыштарын тікелей ауыстырып қосу.
• Дискретті процесті басқару: Experion C300 басқару логикасын сорғылармен, клапандармен, желдеткіштермен және дабыл панельдерімен байланыстыру.
• Қауіпсіздік жүйелерімен интерфейс: үшінші тараптың апаттық өшіру жүйелеріне, қозғалтқыштарды басқару орталықтарына (MCC) және жинақтық қондырғыларға кернеусіз түйіспе сигналдарын беру.
• Аралас кернеулі жүктемені басқару: бір шығыс жинағынан 24 VDC, 120 VAC және 230 VAC далалық тізбектерінің комбинацияларын басқару.

Техникалық сипаттамалар

Жалпы ақпарат

Шығыс мүмкіндіктері

Жүктеме параметрлері (резистивті және индуктивті)

Оқшаулау және қорғау

Сымдар және физикалық сипаттамалар

Монтаждау нұсқаулары

1. Қауіпсіздік бойынша монтаж алдындағы тексеру: Модульді монтаждау немесе оған қызмет көрсету алдында жүйенің логикалық қорек көзін және далалық қоздыру қорек көздерін ажыратыңыз. Жүктеме кернеуі мен ток көрсеткіштерінің белгіленген шектерге (12 VDC - 250 VAC RMS) сәйкес келетінін тексеріңіз.
2. Монтаждау: CC-SDOR01 кеңейту жинағын шкафтың тасымалдаушы арналарына тігінен берік бекітіңіз. Табиғи конвекция арқылы жылу таралуы үшін жеткілікті тік саңылауды сақтаңыз.
3. Өзара қосылымды орнату: CC-PDOB01 IOM орналасқан негізгі Digital Output Relay IOTA (CC-TDOR01 немесе CC-TDOR11) корпусына кеңейту жинағын арнайы жүйелік таспалы кабель арқылы қосыңыз.
4. Арна контактілерін конфигурациялау: Басқару контурының талаптарына сәйкес құрғақ контакт функциясын Form-A (қалыпты ашық) немесе Form-B (қалыпты жабық) түрінде таңдау үшін 32 шығыстың әрқайсысына арналған арна перемычка тақташаларын орнатыңыз.
5. Далалық сымдарды жалғау: Далалық өткізгіштердің ұштарын аршып, оларды алынбалы клеммалық блоктарға берік бекітіңіз. Сым қимасы 12 AWG (2.5 mm sq) мәнінен аспауын қамтамасыз етіңіз. Далалық кабельдерді шкафтың жоғарғы немесе төменгі кабель арналары арқылы жүргізіңіз.
6. Қуатты қоспас бұрын тексеру: Барлық клемма ашаларының берік орнатылғанын, перемычкалардың дұрыс орналастырылғанын және экранның/қорғаныш жерге тұйықтау сымдарының жалғанғанын тексеріңіз.

Конфигурациялау және техникалық қызмет көрсету бойынша ұсыныстар

• Ақауға қауіпсіз әрекет (FAILOPT): Арналардың ақауға қауіпсіз параметрлерін Experion басқару бағдарламалық құралы арқылы конфигурациялаңыз. IOM байланысы жоғалған немесе жүйелік аппараттық құрал ақаулы болған жағдайда, жеке арналарды соңғы күйін сақтауға немесе қауіпсіз нөлдік күйге ауыстыруға бағдарламалауға болады.
• Релені қызмет көрсету: Реле ұясына орнатылатын конструкция әр релені жеке ауыстыруға мүмкіндік береді. Ұяға орнатылатын блоктарды ауыстырған кезде сәйкес AgSnO2 контактілер жинақтарын пайдаланыңыз.
• Контактілердің қызмет ету мерзімі: Жоғары индуктивті жүктемелер үшін номиналды 50 000 электрлік іске қосу барысында контактілердің ұзақ қызмет етуін қамтамасыз ету мақсатында индуктивті төмендету коэффициенттерінің (мысалы, PF = 0.4 немесе L/R = 100 ms) сақталғанын растаңыз.
