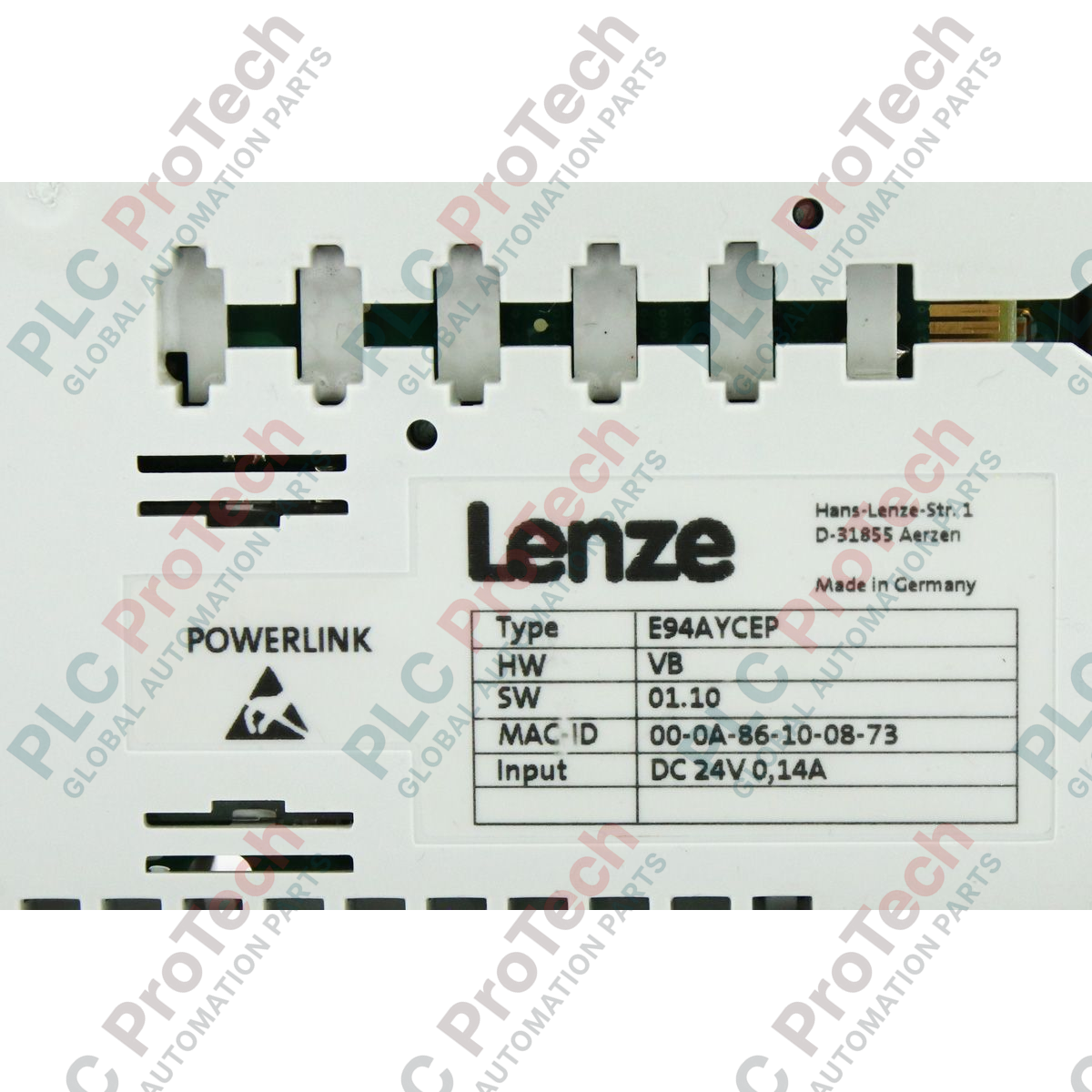

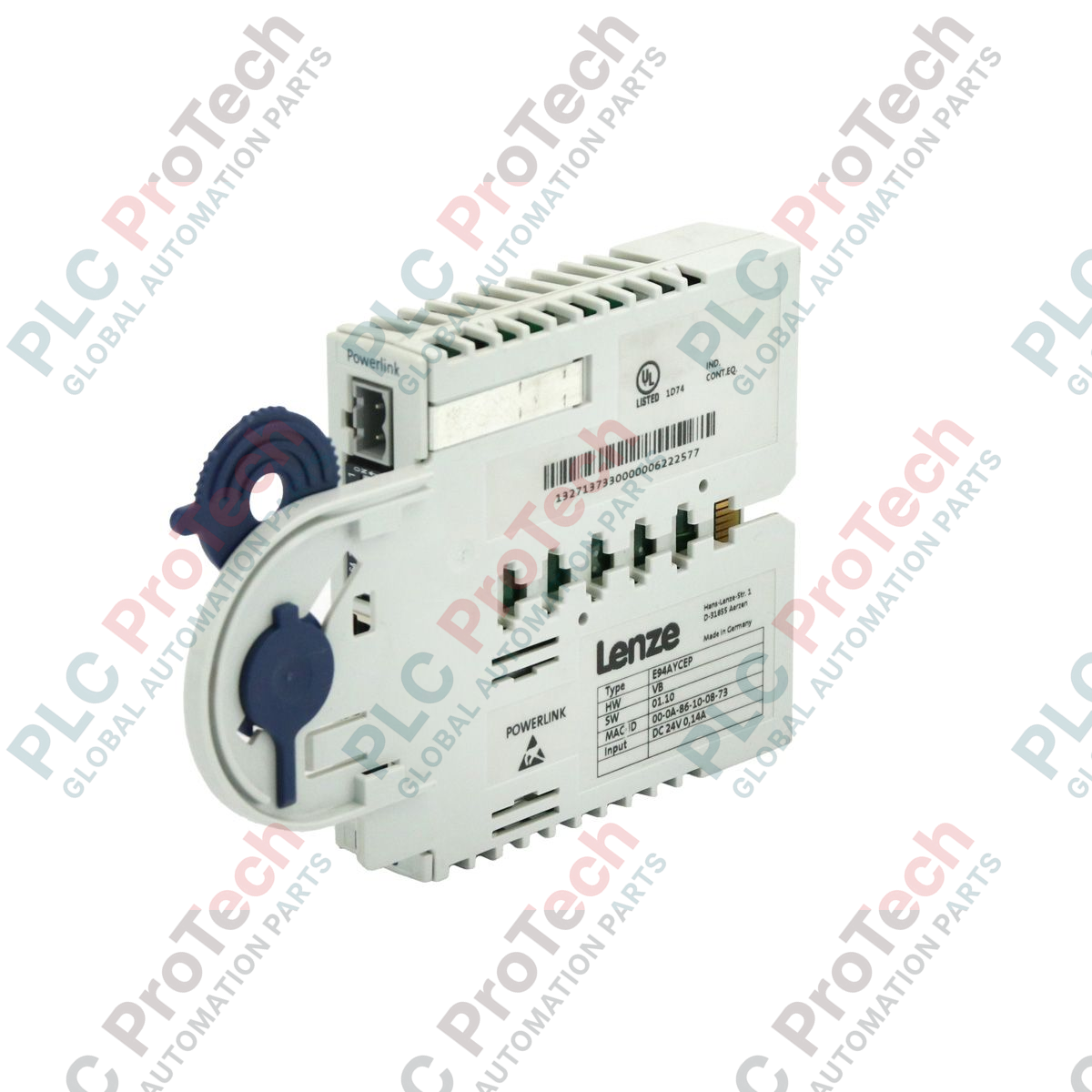

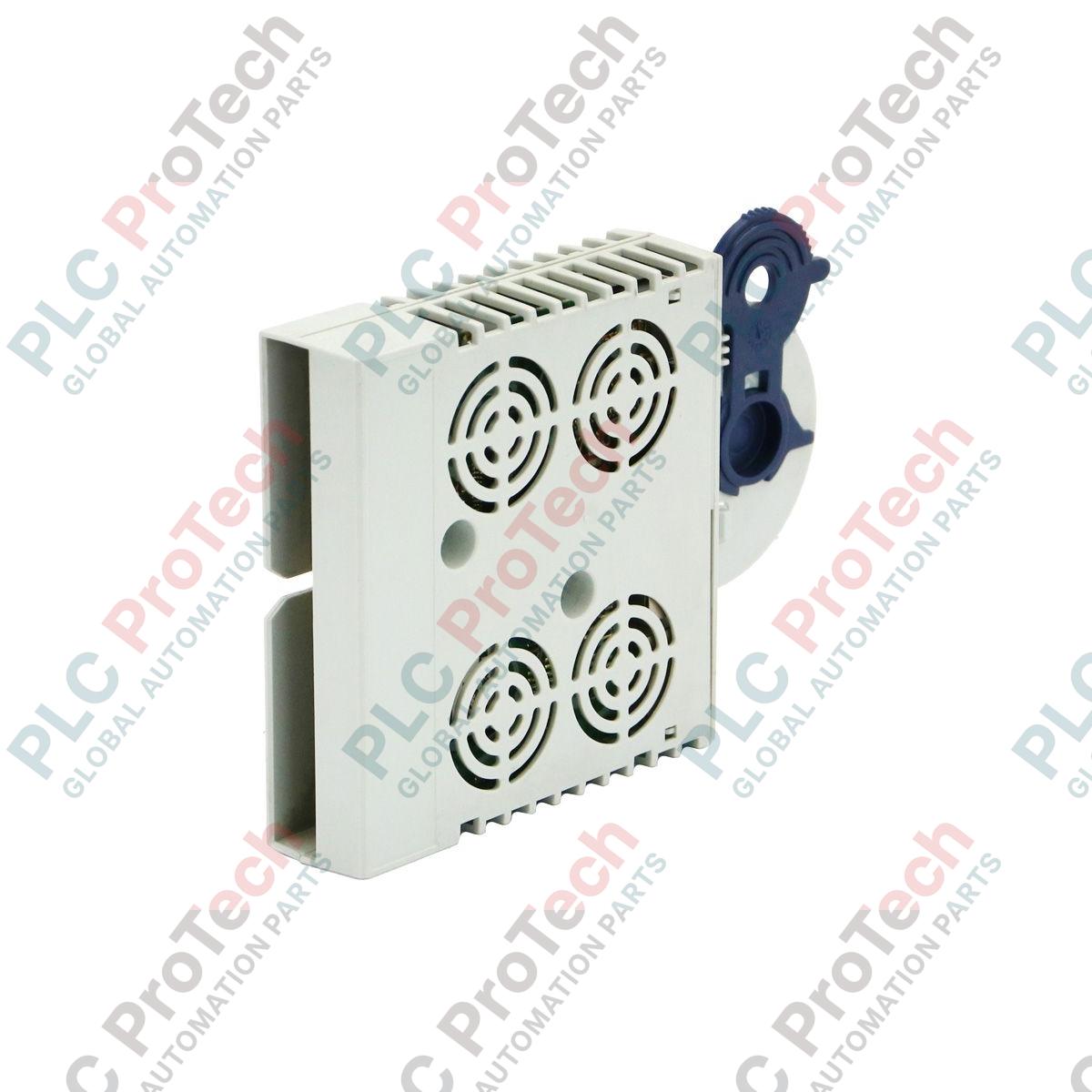

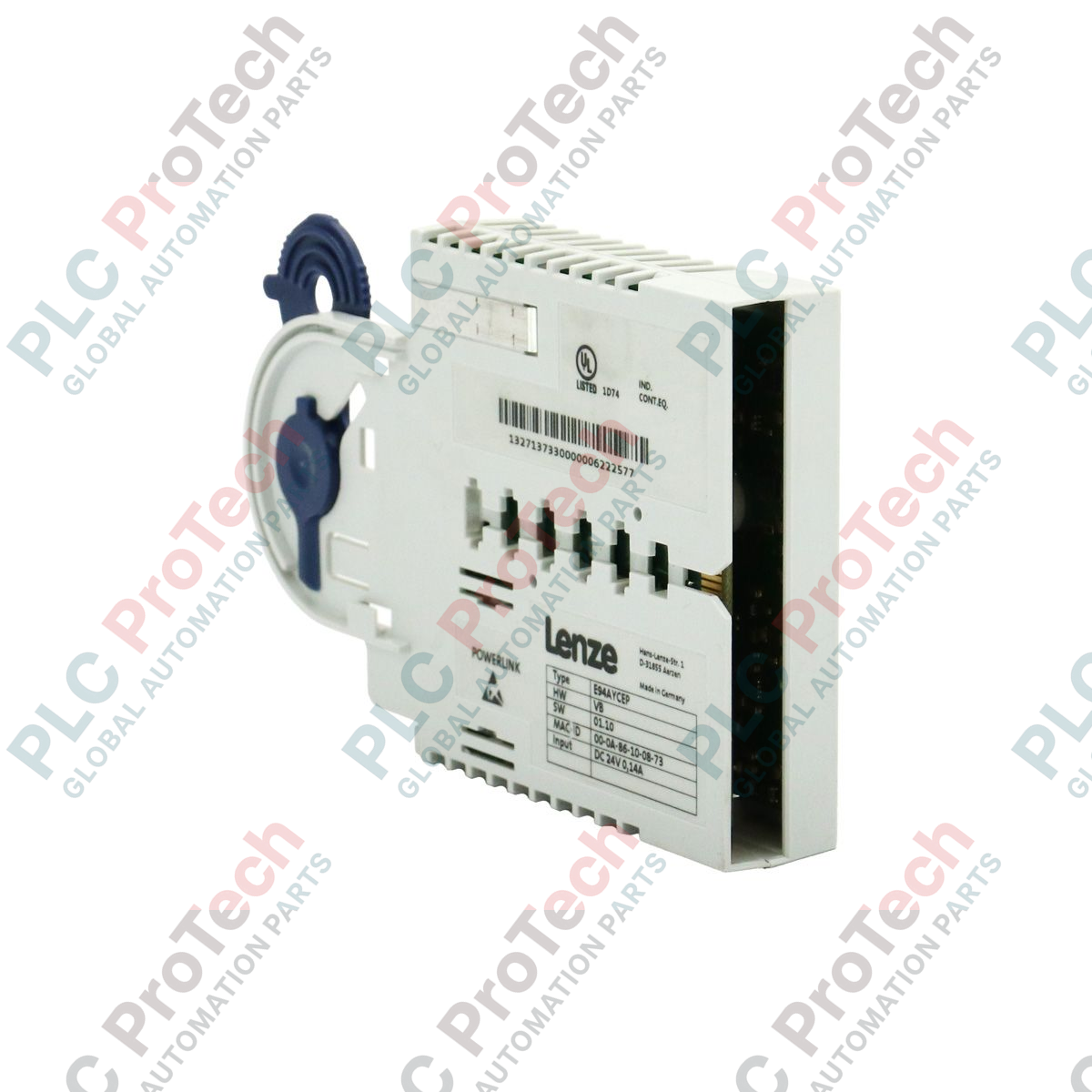

Lenze E94AYCEP 9400-сериялы Ethernet POWERLINK байланыс модулі

Өнімге шолу

 E94AYCEP (E94AY CEP) — Lenze 9400 сериялы HighLine сервожетектеріне арналған өнімділігі жоғары байланыс кеңейту модулі. Бұл модуль арнайы Ethernet POWERLINK интерфейсін ұсынады, соның арқасында жетек нақты уақыттағы өнеркәсіптік Ethernet желісінде басқарушы түйін (MN) немесе басқарылатын түйін (CN) ретінде жұмыс істей алады. Германияда әзірленген E94AYCEP микросекунд деңгейіндегі джиттер және деректерді детерминирленген алмасу қажет болатын жоғары жылдамдықты, синхрондалған көпосьті қозғалысты басқару қолданбалары үшін маңызды. Оның ықшам, қосылатын конструкциясы жетекке арналған байланыс ұясына оңай орнатылып, күрделі автоматтандыру орталарында жүйенің масштабталуы мен мониторинг мүмкіндіктерін арттырады.

Техникалық конфигурация

E94AYCEP модулі изохронды деректерді беруді қамтамасыз ету үшін POWERLINK протоколын пайдаланады, сондықтан ол CNC жабдықтарына, жоғары жылдамдықты роботтандырылған іріктеу және орналастыру жүйелеріне, сондай-ақ күрделі баспа машиналарына өте қолайлы. Модуль стандартты RJ45 интерфейсін қолдайды және өнімнің өмірлік цикліндегі «Белсенді» кезеңге арналған, бұл ұзақ мерзімді үйлесімділік пен қолдауды қамтамасыз етеді. 9400 сериясына арналған қосып-қолдануға дайын компонент ретінде ол сервожетектің ішкі шинасын пайдаланып, процестік деректер нысандарын (PDO) тікелей жетек логикасына бейнелейді. Бұл архитектура өңдеуге кететін шығынды азайтып, қозғалыс командаларының басты контроллерге қатысты барынша жоғары дәлдікпен орындалуын қамтамасыз етеді.

Техникалық сипаттамалар

Техникалық жиі қойылатын сұрақтар

E94AYCEP модуліндегі MN және CN режимдерінің айырмашылығы неде?

Модуль желідегі уақытты үйлестіріп, басқа құрылғыларды сұрау арқылы басқарушы түйін (MN) ретінде немесе көбіне басты контроллердің командаларына жауап беретін басқарылатын түйін (CN) ретінде жұмыс істей алады. Бұл икемділік 9400 сериялы жетектің әртүрлі желі топологияларына бейімделуіне мүмкіндік береді.

Бұл модульге сыртқы қуат көзі қажет пе?

Жоқ. E94AYCEP байланыс ұясына орнатылғаннан кейін жұмыс қуатын тікелей Lenze 9400 сервожетегінің ішкі шинасынан алады. Бұл сым жүргізуді жеңілдетіп, шкафтың күрделілігін азайтады.

Осы POWERLINK модулімен стандартты Ethernet кабельдерін пайдалануға бола ма?

POWERLINK Ethernet-тің физикалық қабатын пайдаланғанымен, өнеркәсіптік деңгейдегі экрандалған CAT5e (немесе одан жоғары санатты) кабельдерді пайдалану қатаң ұсынылады. Бұл өнеркәсіптік қозғалтқыш ортасына тән электромагниттік кедергілердің (EMI) нақты уақыттағы өнімділікті төмендетпеуін қамтамасыз етеді.

Инженерлік және орнату нұсқаулығы

• Ұяға орнату: E94AYCEP модулін орнатпас бұрын 9400 сериялы жетектің толық өшірілгеніне көз жеткізіңіз. 24V DC басқару қорегін және негізгі айнымалы ток қорегін ажыратыңыз. Модульді бекіту механизмі орнына түскенше арнайы байланыс ұясына енгізіңіз.

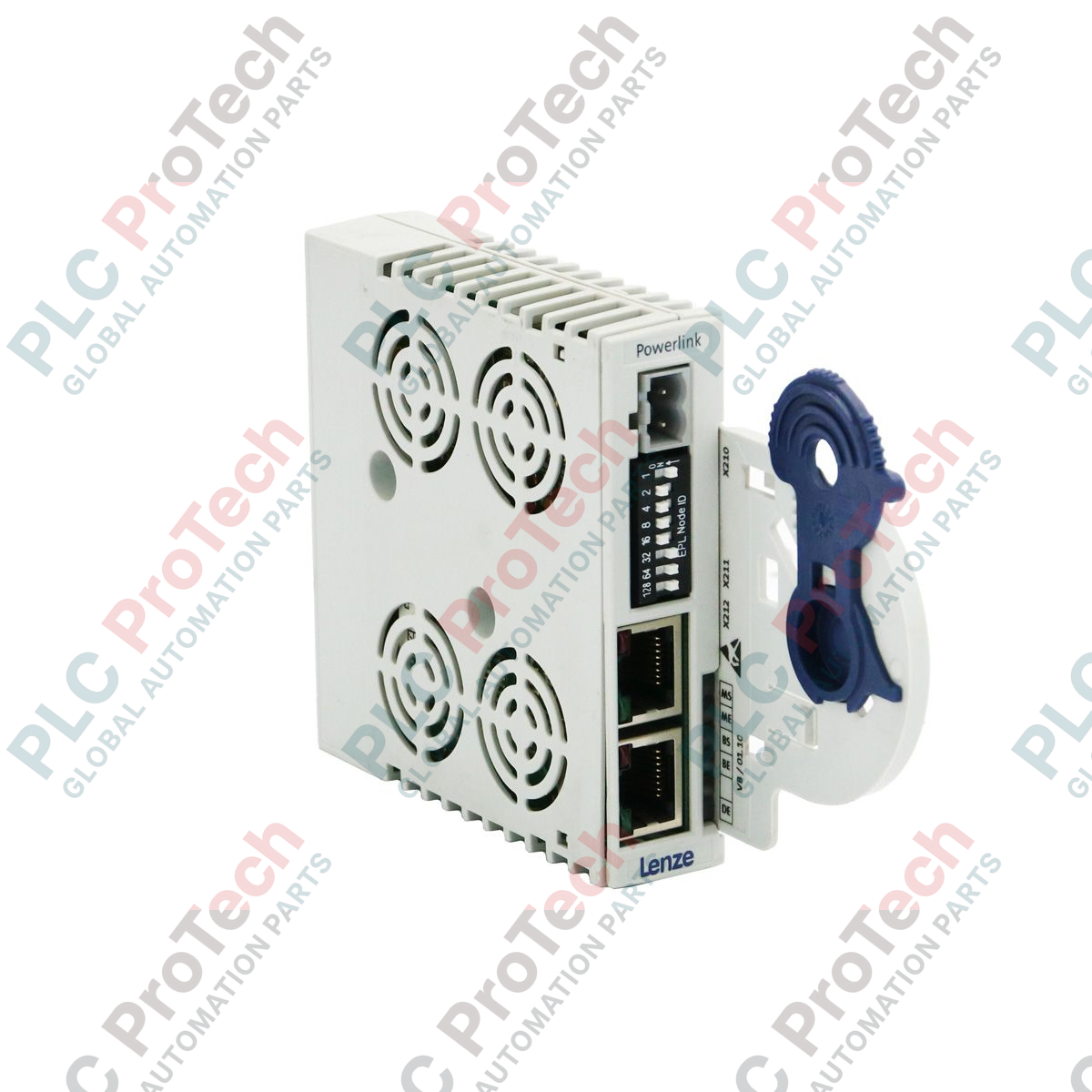

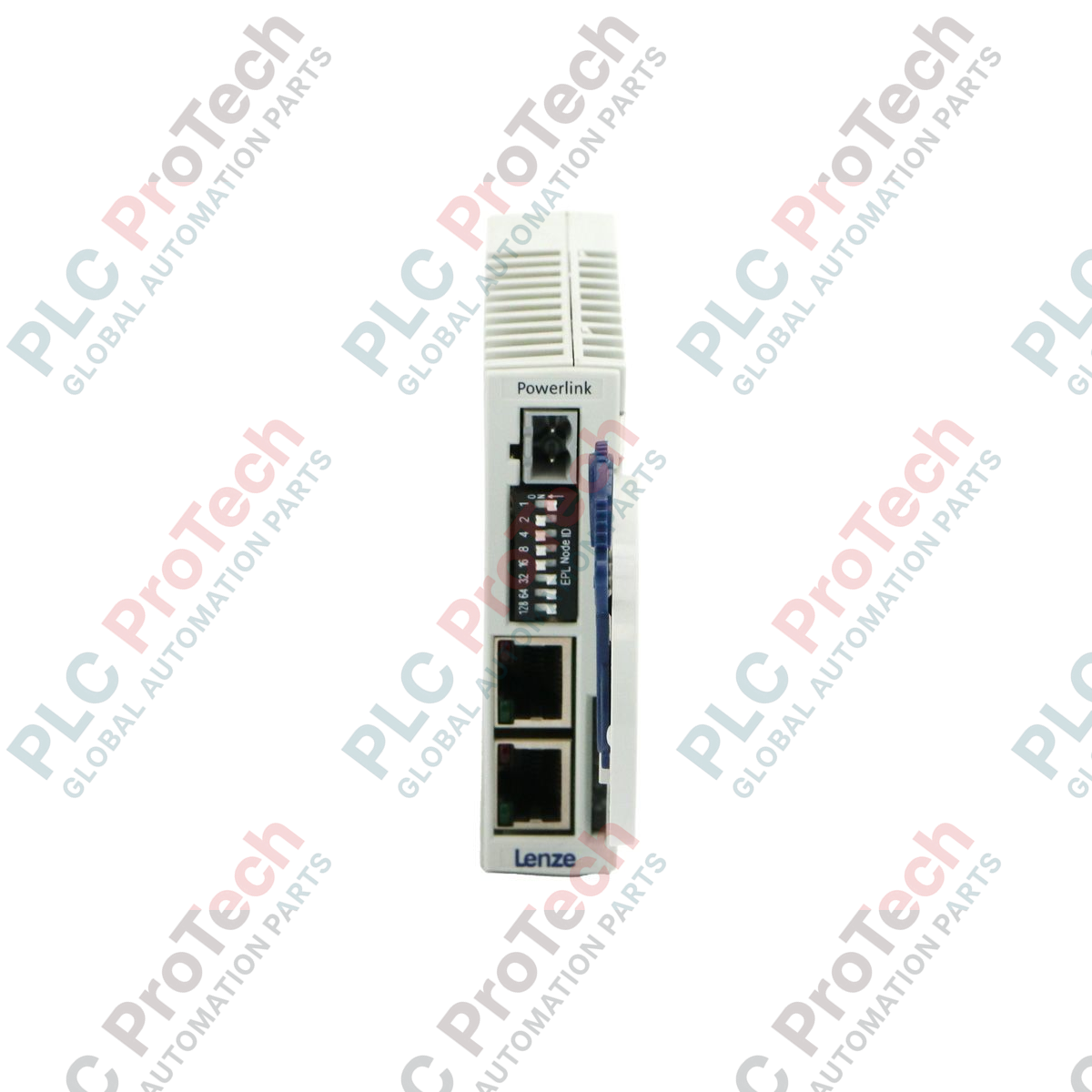

• Түйіндерді адрестеу: POWERLINK түйінінің идентификаторы әдетте жетектің кіріктірілген DIP ауыстырып-қосқыштары арқылы немесе «L-force Engineer» бағдарламалық құралының көмегімен орнатылады. Байланыс қақтығыстарын болдырмау үшін желідегі әр түйіннің бірегей идентификаторы бар екеніне көз жеткізіңіз (CN үшін 1–239 диапазоны).

• Желі топологиясы: Ethernet POWERLINK әртүрлі топологияларды, соның ішінде желілік, жұлдызша және ағаш тәрізді топологияларды қолдайды. Қозғалысты басқаруда оңтайлы өнімділікке қол жеткізу үшін көбіне желілік топология (тізбектей қосу) пайдаланылады; дегенмен басты контроллерде желінің жалпы цикл уақытын қосылған түйіндер санына сәйкес конфигурациялаңыз.
