Manufacturer: Woodward
Product No.: 9907-963
Country of origin:United States
Product Type: Қысым түрлендіргіштері
Payment: T/T, Western Union
Weight: 1500g
Shipping port: Xiamen
Warranty: 12 months

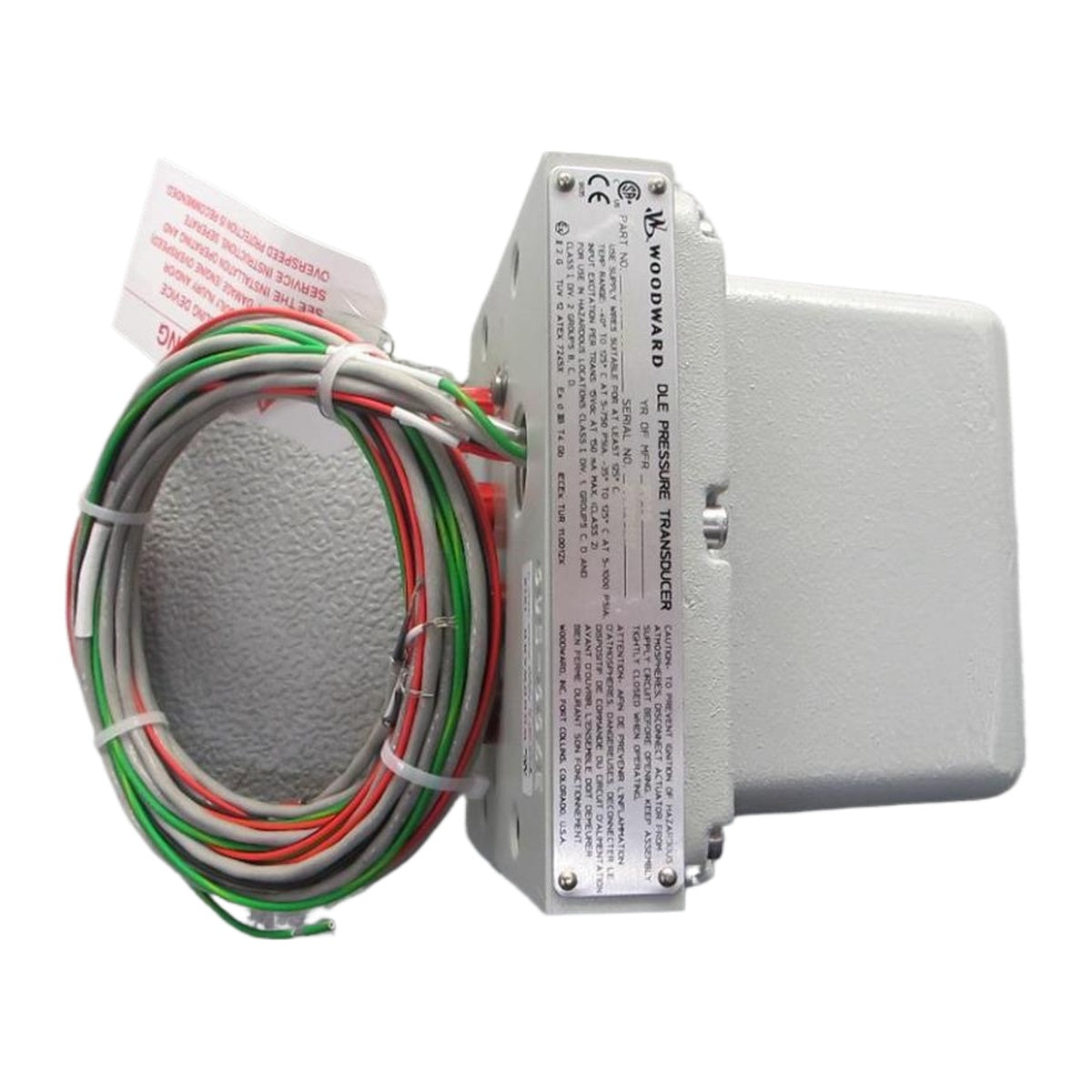

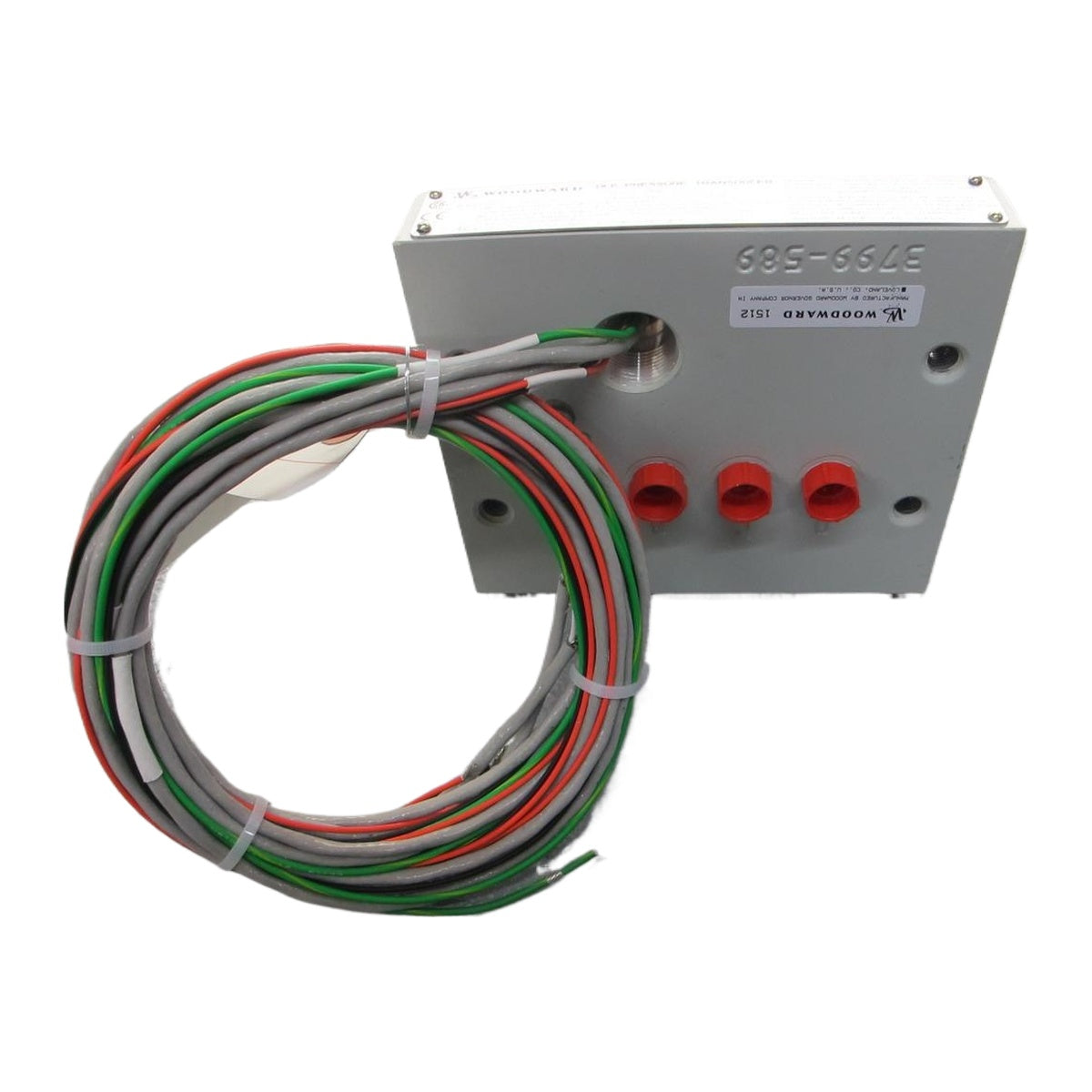

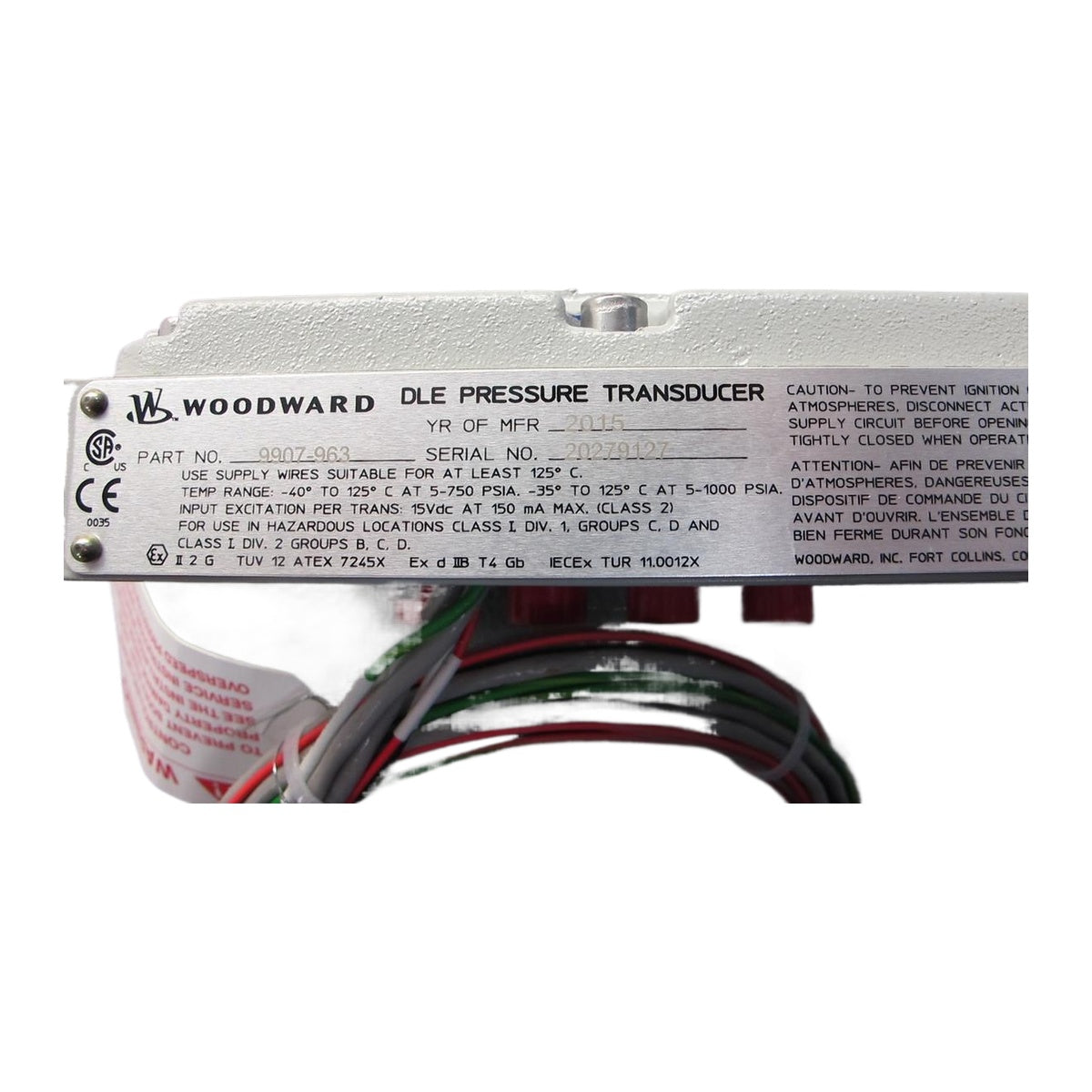

Woodward 9907-963 DLE ақылды қысым түрлендіргіштерінің коллектор жинағы құрғақ шығарындылары төмен (DLE) турбиналарды басқару жүйелеріне және өнеркәсіптік турбомашиналарға арналған жоғары дәлдікті қысым өлшеу құрылғысы. Оның алюминий коллектор корпусындағы орталық негізгі тақшада бірнеше ішкі қысым түрлендіргіші орналасқан, бұл MicroNet, NetCon немесе Atlas сияқты электрондық басқару платформаларына қысымды дәл бақылауға және деректерді нақты уақытта жіберуге мүмкіндік береді.
Woodward 9907-963 жүйе контроллерінің интерфейс модульдерімен немесе өрістік терминал модульдерімен (FTM) RS-422 дифференциалды сигнал беруі арқылы 375 Кбод жылдамдықтағы стандартты әмбебап асинхронды қабылдағыш-таратқыш (UART) протоколын пайдаланып байланысады. Қуат және байланыс желілері өрістік сымдардан қабылданатын электрлік шуды басу үшін сыйымдылықты өтпелі сүзгі жинақтары арқылы өтетін, кіріктірілген ұштары бос сымдармен жүргізіледі.
| Параметр | Мән |
|---|---|
| Өндіруші | Woodward |
| Модель | 9907-963 |
| Корпус материалы | Алюминий |
| Дәлдік | Жұмыс температурасының ауқымында толық шкаланың +/-0.047%-ы (0-ден 1000 psia / 0-ден 69.0 bar-ға дейін) |
| Ажыратымдылық | 16 бит (0.015 psi / 0.103 kPa) |
| Қуат тұтынуы | Әр түрлендіргішке ең көбі 2.25 W |
| Байланыс протоколы | RS-422, @ 375 Кбод (UART) |
| Жауап | 6 мс кідіріспен 20 Гц жиілік сипаттамасы |
| Артық қысым шегі | 1500 psia / 103 bar (номиналды қысымның 1.5 есесі) |
| Байланыс сымдары | Басқарылатын импедансты, сыйымдылығы төмен экрандалған сым |
| Қуат сымдары (бір жұп) | Егер қашықтық < 150 м (500 фут) болса, кемінде 20 AWG / 0.5 мм2; егер қашықтық < 300 м (1000 фут) болса, кемінде 16 AWG / 1.0 мм2 |
| Қуат сымдары (екі жұп) | Егер қашықтық < 300 м (1000 фут) болса, кемінде 20 AWG / 0.5 мм2 |
| Қысым фитингтері | 1/4 дюймдік тот баспайтын болат түтіктерге арналған ернеусіз қысқыш фитингтер |
| Жұмыс температурасының ауқымы (1) | -40-тан +125 °C-қа дейін (-40-тан 257 °F-қа дейін), ең көбі 750 psia / 51.7 bar кезінде |
| Жұмыс температурасының ауқымы (2) | -35-тен +125 degC-қа дейін (-31-ден 257 degF-қа дейін), ең көбі 1000 psia / 69.0 bar |
| Сақтаудың макс. температурасы | +150 degC (+302 degF) |
| Өлшемдері (Б x Е x Т) | 121.69 мм x 155.55 мм x 135.79 мм (5.346 in. x 6.124 in. x 4.791 in.) |
| Салмағы | 3.9 кг (8.5 lb) |
| Соққыға төзімділік | US MIL-STD-810C, 515.2-1-сурет, 1-процедура (20 g, 11 ms ара тісті импульс) |
| Дірілге төзімділік | US MIL-STD-810C, 514.2-2-сурет, J қисығы (5 g, 2 kHz), кемінде төрт нүктелі бекітумен |
| Сым / өткізгіш сипаттамасы | Функция |
|---|---|
| 15 VDC (қызыл) | Оң 15 V қуат көзі |
| 15 GND (қара) | Қуат көзі жері (0 V) |
| REC + (ақ) | Деректерді қабылдау сигналының оң полюсі |
| REC - (қара) | Деректерді қабылдау сигналының теріс полюсі |
| ЭКРАН | Байланыс экранын аяқтау |
| XMIT + (ақ) | Деректерді беру сигналының оң полюсі |
| XMIT - (қара) | Деректерді беру сигналының теріс полюсі |
| ҚАУІПСІЗДІКТІК ЖЕРГЕ ТҰЙЫҚТАУ (жасыл/сары) | Шасси / жерге тұйықтау қосылымы |
