Di dalam CPU PLC: Kitaran Imbasan, Memori dan Pemilihan

Pengawal logik boleh atur cara sering dinilai berdasarkan jumlah I/O atau port komunikasinya, namun CPU menentukan sama ada keseluruhan sistem kawalan boleh bertindak balas secara boleh dijangka apabila keadaan pengeluaran berubah. Nilai sebenar CPU bukanlah kelajuan jam semata-mata. Nilainya terletak pada keupayaan melaksanakan logik, memindahkan data proses dan menangani kerosakan dalam tempoh masa yang boleh difahami oleh jurutera.

Perbezaan ini penting apabila mesin menambah gerakan terselaras, trafik keselamatan dan pengumpulan data peringkat loji. Pemproses yang kelihatan mencukupi dalam senarai bahan asas boleh menjadi komponen pengehad apabila beban komunikasi, diagnostik dan pengembangan masa hadapan diambil kira.

Pelaksanaan deterministik ialah matlamat reka bentuk utama

Komputer serba guna dioptimumkan untuk menjalankan banyak aplikasi sambil mengimbangi interaksi pengguna, storan dan perkhidmatan latar belakang. CPU PLC dibina berasaskan kawalan yang boleh diulang. CPU ini memperoleh maklumat proses secara berterusan, menilai atur cara pengguna dan mengemas kini output yang diarahkan sambil menyelia komunikasi serta keadaannya sendiri.

Model kitaran imbasan yang lazim memang berguna, tetapi tidak seharusnya dianggap sebagai peraturan tegar untuk setiap platform. Pengawal tradisional membaca input, menyelesaikan logik dan menulis output mengikut urutan yang berulang. Sistem moden mungkin menggunakan tugas berkala, rutin yang dicetuskan oleh peristiwa, kadar kemas kini I/O teragih serta pemproses gerakan atau keselamatan khusus. Objektif kejuruteraan tetap sama: masa tindak balas yang terbatas dan boleh diperhatikan.

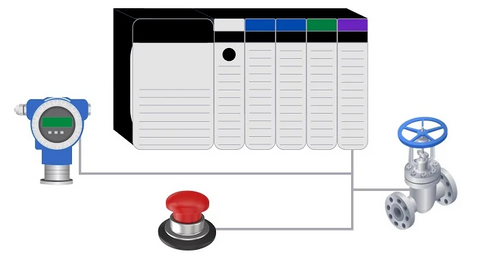

CPU PLC modular menyelaraskan trafik backplane antara perkakasan komunikasi dan I/O setempat sambil melaksanakan aplikasi kawalan.

Imej input, pelaksanaan logik dan imej output

Kebanyakan aplikasi PLC tidak membuat pengiraan terus berdasarkan voltan terminal yang berubah-ubah. Modul input menukar isyarat medan kepada nilai digital, dan pengawal menyediakan nilai tersebut melalui imej input atau kawasan data proses. Atur cara menilai gambaran terkawal itu, kemudian menulis hasilnya ke imej output yang dipindahkan oleh sistem kepada modul output.

Pemisahan ini membantu menjadikan tingkah laku lebih boleh diulang, tetapi turut memperkenalkan kependaman. Tindak balas kes terburuk daripada perubahan input fizikal kepada tindakan output fizikal boleh merangkumi penapis modul input, kemas kini rangkaian atau backplane, penjadualan tugas, pelaksanaan atur cara dan kelewatan modul output. Jurutera yang menentukan saiz pengawal perlu menilai keseluruhan laluan dan bukannya bergantung pada satu angka kelajuan arahan.

Perkara yang berlaku dalam setiap kitaran kawalan

CPU perlu melakukan lebih daripada menyelesaikan logik tangga. CPU mengurus keutamaan tugas, mengemas kini I/O setempat dan jauh, memberikan perkhidmatan kepada sambungan rangkaian, merekod diagnostik, memeriksa had pemasa pengawas dan mengekalkan data terpilih. Apabila beban komunikasi atau gerakan meningkat, tugas sokongan ini boleh menggunakan bahagian masa pemproses yang ketara.

Ukuran prestasi pemproses yang berguna ialah keseluruhan laluan kawalan, termasuk logik, pertukaran I/O, komunikasi dan overhed sistem.

Pemasa pengawas menjadikan pemasaan sebagai mekanisme keselamatan

Pemasa pengawas mengesan apabila tugas atau imbasan melebihi tempoh yang dibenarkan. Lebihan masa boleh berpunca daripada gelung yang tidak disengajakan, pengendalian komunikasi yang berlebihan, rutin yang disusun dengan buruk atau masalah perkakasan. Bergantung pada platform dan konfigurasi, pengawal mungkin merekodkan kerosakan, menghentikan tugas atau menggerakkan output ke arah keadaan selamat yang ditetapkan.

Tetapan pemasa pengawas hendaklah mencerminkan beban kerja kes terburuk yang diukur dengan margin, bukannya purata optimistik. Ujian pentauliahan hendaklah merangkumi gangguan rangkaian, lonjakan diagnostik dan urutan pengeluaran realistik yang paling berat. Imbasan purata yang stabil boleh menyembunyikan puncak sekali-sekala yang lebih penting kepada prestasi mesin.

Kapasiti memori hanyalah sebahagian daripada persoalan

Memori atur cara menyimpan logik, konfigurasi dan struktur data, tetapi kapasiti utama sahaja tidak banyak menunjukkan kesesuaian. Tingkah laku memori kekal, keperluan pengeditan dalam talian, storan resipi, sejarah penggera dan saiz penimbal komunikasi juga boleh sama penting. Sesetengah platform turut memisahkan memori aplikasi daripada storan boleh tanggal atau tidak meruap.

Jurutera hendaklah menganggarkan projek selepas perpustakaan, diagnostik dan pengembangan yang dijangka dimasukkan. Membeli pemproses terkecil yang boleh memuatkan semakan perisian pertama boleh menyebabkan penghijrahan yang mahal kemudian, manakala membeli model terbesar tanpa kes beban kerja hanya menambah kos tanpa meningkatkan kualiti kawalan.

Pengawal kompak menggabungkan fungsi CPU dan I/O, tetapi had pengembangan serta seni bina kemas kini masih membentuk reka bentuk mesin yang boleh dicapai.

Komunikasi boleh mendominasi beban CPU moden

Pemilihan pengawal dahulunya tertumpu pada I/O setempat dan logik asas. Kini CPU mungkin bertukar data berkitar dengan pemacu dan rak jauh, sambil turut memberikan perkhidmatan kepada HMI, sistem sejarah data, alat penyelenggaraan dan get laluan pinggir. Bilangan sambungan, kadar paket, data yang dihasilkan dan digunakan, penukaran protokol serta perkhidmatan keselamatan siber semuanya boleh menjejaskan prestasi.

Bagi projek dengan peranti teragih, koleksi komunikasi dan rangkaian kedai ini menyediakan rujukan berguna untuk memadankan get laluan, suis dan modul antara muka dengan seni bina pengawal. Pautan dalaman ini paling relevan semasa merancang topologi, apabila keserasian protokol dan sokongan kitar hayat boleh dinilai bersama.

Port tidak menjamin keserasian protokol atau prestasi

Penyambung Ethernet tidak bermaksud setiap protokol Ethernet industri disokong, dan protokol yang disokong pula tidak menjamin bilangan sambungan atau kadar kemas kini yang diperlukan. Jurutera hendaklah mengesahkan perisian tegar pengawal, fungsi berlesen, topologi rangkaian, penyegerakan masa dan peranan tepat setiap port.

Antara muka pengaturcaraan legasi juga memerlukan perhatian yang sama. CPU lama mungkin masih boleh digunakan, tetapi kabel yang betul, sokongan sistem pengendalian dan lesen perisian kejuruteraan mesti tersedia sebelum loji bergantung padanya untuk pemulihan.

Senarai semak pemilihan CPU PLC yang lebih baik

Mulakan dengan keperluan kawalan: peristiwa fizikal terpantas yang mesti dikesan dan diambil tindakan. Tambahkan penapisan input, kemas kini I/O, tempoh tugas dan kelewatan output untuk menetapkan tindak balas hujung ke hujung yang boleh diterima. Kemudian anggarkan gabungan arahan, paksi gerakan, tugas keselamatan, sambungan rangkaian dan overhed diagnostik.

Seterusnya, semak kapasiti I/O dan topologi. Sahkan modul setempat, rak jauh, antara muka khusus dan belanjawan kuasa yang disokong. Sediakan ruang pengembangan yang praktikal dan bukannya menggunakan kapasiti maksimum yang diterbitkan sebagai sasaran reka bentuk awal.

Akhir sekali, nilai faktor kitar hayat: ketersediaan alat ganti, dasar perisian tegar, keserasian alat kejuruteraan, kemas kini keselamatan siber, pilihan lebihan dan laluan penghijrahan. Jurutera yang membandingkan keluarga pengawal boleh menggunakan koleksi sistem PLC dan PAC untuk mengaitkan pilihan pemproses dengan modul dan platform yang telah disokong di loji.

CPU yang sesuai mengimbangi masa tindak balas, komunikasi, pengembangan dan sokongan kitar hayat, bukannya memaksimumkan satu spesifikasi sahaja.

Pertimbangan kejuruteraan yang penting

CPU yang paling berkuasa tidak semestinya pengawal yang terbaik. Saiz berlebihan tidak dapat membetulkan reka bentuk tugas yang lemah, trafik rangkaian yang berlebihan atau keperluan masa tindak balas yang tidak didokumenkan. Sebaliknya, pemproses yang dipilih hanya berdasarkan saiz atur cara awal boleh menjadi kesesakan apabila pemantauan keadaan, kebolehkesanan dan sokongan jauh ditambah.

Pada pandangan saya, pemilihan CPU hendaklah dianggap sebagai usaha menilai pemasaan dan kitar hayat, bukannya perbandingan katalog. Pilihan yang boleh dipertahankan hendaklah mendokumenkan tindak balas kes terburuk, margin pertumbuhan dan keperluan pemulihan. Rekod itu memberikan asas yang lebih jelas kepada jurutera masa hadapan untuk pengembangan berbanding kelajuan pemproses atau kapasiti memori semata-mata.
