CompactLogix do DeltaV przez Modbus RTU: projektowanie ról

Połączenie CompactLogix–DeltaV Modbus RTU może wymieniać zaledwie kilkadziesiąt wartości, a mimo to stać się jednym z najmniej przewidywalnych interfejsów w zakładzie. Protokół jest prosty, ale granica inżynierska już nie. Większość awarii zaczyna się jeszcze przed podłączeniem przewodów, gdy żaden zespół nie określi, kto wysyła żądania, kto odpowiada za polecenia, jak reprezentowane są adresy ani co każdy z systemów powinien zrobić z nieaktualnymi danymi.

Stabilna integracja szeregowa wymaga jednego inicjatora żądań, zatwierdzonego kontraktu rejestrów, jednoznacznych stanów jakości oraz prawidłowo zbudowanego segmentu RS-485.

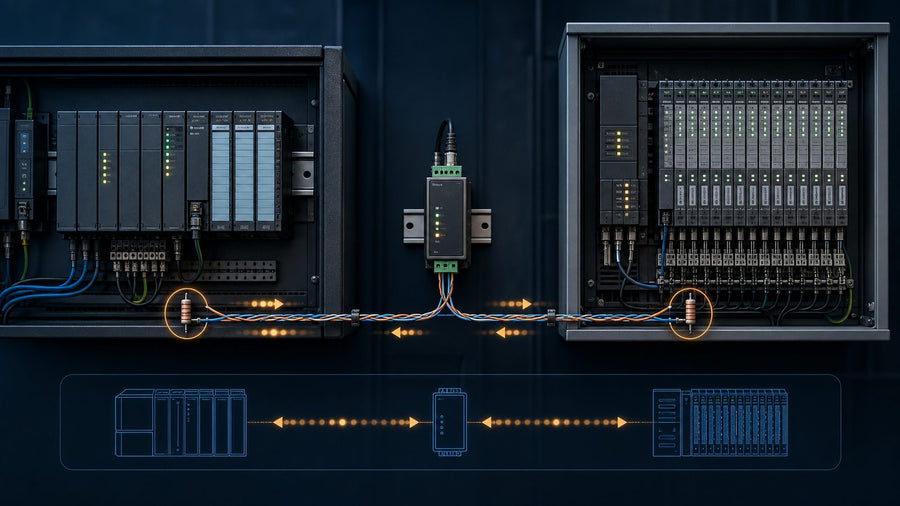

Pierwsza decyzja projektowa dotyczy architektury. DeltaV może komunikować się przez interfejs szeregowy, natomiast CompactLogix zazwyczaj wymaga modułu komunikacyjnego w obudowie lub zewnętrznej bramy. Karta katalogowa interfejsu szeregowego DeltaV serii M firmy Emerson dokumentuje obsługę Modbus RTU i Modbus ASCII. Dokładną wersję modułu, oprogramowanie sprzętowe sterownika i bramy oraz obsługiwaną topologię nadal trzeba potwierdzić dla zainstalowanego systemu.

Wyznacz jednego inicjatora żądań dla każdego segmentu szeregowego

Tradycyjna terminologia Modbus używała określeń master i slave. We współczesnej dokumentacji często stosuje się określenia klient i serwer. W segmencie Modbus RTU jeden klient inicjuje transakcje, a serwery odpowiadają na żądania skierowane do nich. Dwóch niezależnych klientów nie może bezpiecznie współdzielić tej samej dwuprzewodowej magistrali, ponieważ żaden z nich nie koordynuje z drugim czasu przesyłania komunikatów.

Jeśli DeltaV jest klientem, strona CompactLogix musi udostępniać dane przez interfejs serwera Modbus. Program PLC zapisuje zatwierdzone wartości w obszarze danych bramy, a brama odpowiada na zapytania DeltaV. Jeśli PLC musi inicjować odczyty i zapisy, użyj oddzielnego portu lub toru bramy. Nie zakładaj, że urządzenie opisane jako „obsługujące Modbus” może jednocześnie pełnić obie role.

Na stronie specyfikacji organizacji Modbus rozróżniono aktualny przewodnik implementacji komunikacji szeregowej od nieaktualnego dokumentu z 1996 roku. To rozróżnienie ma znaczenie, gdy specyfikacja projektu mówi po prostu „użyć Modbus”, bez wskazania warstwy fizycznej i zasad implementacji.

Traktuj mapę rejestrów jak kontrakt interfejsu

Użyteczna mapa rejestrów to coś więcej niż lista odwołań 4xxxx. Dla każdego punktu należy określić offset protokołu, wyświetlany numer referencyjny, kod funkcji, typ danych, kolejność słów, kolejność bajtów, skalowanie, jednostkę inżynierską, kierunek odczytu lub zapisu, prawidłowy zakres, okres aktualizacji, właściciela źródła oraz sposób działania w przypadku awarii. Dołącz numer wersji i zapis zatwierdzenia, aby oba systemy implementowały tę samą mapę.

Adresowanie wymaga osobnej kontroli. Niektóre narzędzia konfiguracyjne wyświetlają rejestr holding 40001, a wysyłają offset równy zero. Inne wymagają bezpośrednio offsetów liczonych od zera. Mapa, która zapisuje obie formy, zapobiega typowemu przesunięciu o jeden rejestr. Przed załadowaniem wartości produkcyjnych przetestuj rozpoznawalny wzorzec.

Wartości zajmujące wiele rejestrów wymagają równie jednoznacznego opisu. Liczba REAL 32-bitowa zajmuje dwa rejestry 16-bitowe, ale kolejność rejestrów różni się w zależności od produktu. Testuj znane wzorce bitowe zamiast polegać na określeniach takich jak „big endian”, które zespoły czasami rozumieją odmiennie. Udokumentować należy również zasady konwersji liczb całkowitych ze znakiem i bez znaku, upakowania wartości Boolean oraz wartości całkowitych ze skalowaniem.

Oddziel polecenia, status i potwierdzenie

Nigdy nie pozwalaj, aby zapis z DCS trafiał bezpośrednio na wyjście fizyczne. Zapisuj polecenia w obszarze buforowym wewnątrz CompactLogix. PLC powinien sprawdzać tryb, zezwolenia, zakres, sekwencję, aktualność i właściciela, zanim zmieni sterowany stan. Następnie powinien zwrócić status zaakceptowania, status odrzucenia albo kod przyczyny.

Mechanizm potwierdzania poleceń jest szczególnie przydatny w przypadku działań uruchomienia, zatrzymania, nastawy i resetu. Numer sekwencyjny lub przełączany bit żądania pozwala odbiornikowi odróżnić nowe żądanie od wartości pozostawionej w rejestrze. Potwierdzenie powinno wskazywać przetworzoną sekwencję i wynikowy stan. Zapobiega to ponownemu wykonaniu starego polecenia po przywróceniu komunikacji.

Zbuduj warstwę RS-485 z myślą o rzeczywistych warunkach zakładu

Użyj magistrali prowadzonej szeregowo zamiast topologii gwiazdy. Terminuj tylko dwa fizyczne końce, utrzymuj krótkie odgałęzienia, zachowaj biegunowość przewodów i zastosuj polaryzację w jednym kontrolowanym miejscu, zgodnie z instrukcjami urządzeń. Uziemienie ekranu musi być zgodne z projektem uziemienia zakładu i instrukcjami urządzeń; improwizowane połączenia mogą powodować problemy ze składową wspólną zamiast je usuwać.

Każdy węzeł musi mieć tę samą szybkość transmisji, parzystość, liczbę bitów stopu i tryb ramkowania. Modbus RTU i Modbus ASCII nie mogą współistnieć w tym samym segmencie. Nie można też po prostu mieszać DF1 z magistralą Modbus. Brama konwertująca protokoły tworzy dwie oddzielne sieci, z oddzielnym taktowaniem, diagnostyką i zakresem odpowiedzialności.

Czas odpytywania wymaga przygotowania budżetu. Uwzględnij długość żądania, oczekiwaną długość odpowiedzi, szybkość transmisji, czas przetwarzania po stronie serwera, odstęp między ramkami, ponowienia i limit czasu. W miarę możliwości grupuj sąsiadujące rejestry. Milczący serwer nie powinien zmuszać każdego sprawnego punktu do oczekiwania przez kilka długich ponowień. Rejestruj czas skanowania w normalnych warunkach oraz po odłączeniu jednego serwera.

Udostępniaj jakość wraz z każdym blokiem wartości

Wiarygodnie wyglądająca liczba może być bardziej niebezpieczna niż oczywista usterka. Każdy wymieniany blok powinien zawierać stan komunikacji, czas ostatniego pomyślnego odczytu, wiek danych oraz określony próg uznania danych za nieaktualne. Odbiorcy muszą wiedzieć, czy wartość jest bieżąca, zachowana, zastępcza czy nieprawidłowa.

Działanie awaryjne zależy od ryzyka procesowego. Niektóre wartości statusowe można zerować po utracie komunikacji. Inne pomiary mogą być zachowane w celu zapewnienia operatorowi kontekstu, ale zablokowane dla automatycznego sterowania. Polecenia mogą wymagać bezpiecznego zamknięcia, zamrożenia albo przekazania sterowania lokalnemu właścicielowi. Te decyzje należą do analizy zagrożeń, a nie do ustawień domyślnych bramy.

Uruchamiaj system od przewodu do działania procesowego

Rozpocznij od odizolowania sieci od poleceń produkcyjnych. Sprawdź biegunowość, terminację, polaryzację i ustawienia szeregowe. Odczytaj mały blok diagnostyczny, a następnie przetestuj znane wzorce liczb całkowitych i zmiennoprzecinkowych. Potwierdź zgodność adresów i kolejność słów. Zmierz normalny czas skanowania, wymuś przekroczenia limitu czasu i potwierdź, że status nieaktualnych danych jest widoczny dla operatorów i logiki sterowania.

Następnie przetestuj każde polecenie na całej ścieżce: żądanie DCS, transfer przez bramę, walidacja w PLC, działanie wyjścia, sprzężenie zwrotne i potwierdzenie. Uwzględnij żądania odrzucone, wartości spoza zakresu, utratę komunikacji podczas transakcji, wyłączenie i ponowne włączenie zasilania oraz przywracanie działania. Pomyślny odczyt bieżących danych nie oznacza akceptacji interfejsu sterowania.

Odpowiedni sprzęt interfejsowy jest zebrany w kolekcji ProSoft. Szerszy wybór urządzeń systemów nadrzędnych znajduje się w kategorii systemów DCS i sterowania. Dobór powinien wynikać z obsługiwanego sterownika, oprogramowania sprzętowego, portu, izolacji i wymagań środowiskowych, a nie tylko z nazwy protokołu.

Perspektywa inżynierska

Modbus RTU pozostaje przydatny do ograniczonej wymiany danych zmieniających się powoli. Jego słabością jest brak wbudowanego kontekstu semantycznego. Protokół nie może poinformować odbiorcy, że rejestr jest nieaktualny, polecenie jest niebezpieczne albo skalowanie zmieniło się po konserwacji. Te zabezpieczenia trzeba zaprojektować w kontrakcie rejestrów i logice aplikacji.

Najlepszy interfejs nie jest więc tym, który ma największą mapę. Jest nim ten, którego własność, taktowanie, jakość, działanie awaryjne i dowody testów pozostają zrozumiałe wiele lat później. To właśnie zmienia proste połączenie szeregowe w łatwą w utrzymaniu granicę systemu sterowania.
