Jak zabezpieczyć obwód silnika Allen-Bradley 1333

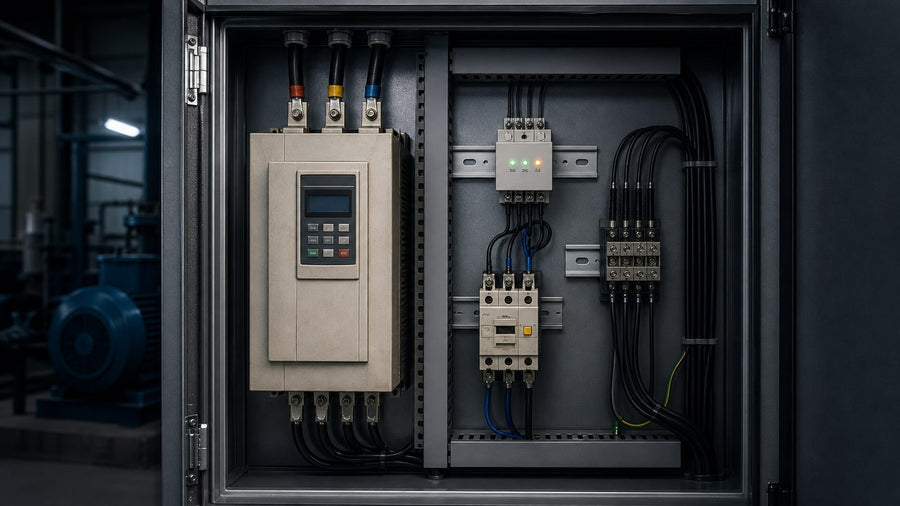

Napęd Allen-Bradley Bulletin 1333 może działać długo po tym, jak zmienią się oryginalny silnik, zabezpieczenia obwodu odgałęźnego i dokumentacja uruchomieniowa. Główne ryzyko utrzymania ruchu nie wynika po prostu z wieku napędu. Polega na utracie rozróżnienia między zabezpieczeniem zwarciowym zasilacza, ochroną termiczną silnika, zezwoleniami sterowania a odłączeniem elektrycznym.

Rzetelnie zaprojektowana starsza instalacja koordynuje zabezpieczenie obwodu odgałęźnego, model termiczny napędu, dane silnika, zabezpieczenia zewnętrzne i sprawdzoną ścieżkę zatrzymania.

Punktem wyjścia jest instrukcja obsługi serii D napędów Rockwell Automation Bulletin 1333. Określa ona instalację, uruchomienie, parametry, usterki i dane aplikacyjne dla objętej nią rodziny napędów. Przed zastosowaniem jakiegokolwiek ustawienia należy zweryfikować numer katalogowy i serię, ponieważ dokumentacja oraz układ zacisków mogą różnić się między wersjami.

Rozdziel cztery różne funkcje ochronne

Zabezpieczenie zwarciowe i doziemieniowe usuwa duży prąd zwarciowy w zasilaczu lub obwodzie odgałęźnym. Zabezpieczenie przeciążeniowe silnika reaguje na długotrwałe warunki powodujące nagrzewanie. Elektroniczne zabezpieczenia napędu nadzorują układy energoelektroniczne i obliczone obciążenie silnika. Zezwolenie sterowania informuje napęd, czy praca jest dozwolona. Funkcje te współdziałają, ale żadna z nich nie zastępuje automatycznie wszystkich pozostałych.

Bezpiecznik lub wyłącznik nadprądowy dobrany do ochrony obwodu odgałęźnego nie potwierdza ochrony silnika przed przeciążeniem. Styk pomocniczy zatrzymujący napęd nie jest urządzeniem odłączającym. Usterka napędu nie musi być zadziałaniem zabezpieczenia odpowiednim dla każdego zagrożenia zewnętrznego. Na schematach należy określić przeznaczenie, znamionowe parametry i skutek zadziałania każdego urządzenia.

Używaj danych silnika, nie wielkości obudowy napędu

Tabliczka znamionowa silnika stanowi podstawę koordynacji zabezpieczenia przeciążeniowego. Zapisz napięcie znamionowe, prąd pełnego obciążenia, częstotliwość, prędkość, współczynnik pracy, informacje o izolacji i sposób chłodzenia. Porównaj te wartości z rzeczywistym obciążeniem mechanicznym i zakresem prędkości pracy.

Zgodnie z instrukcją 1333 parametry 6 i 7 uczestniczą w ochronie termicznej silnika przed przeciążeniem w układzie z jednym silnikiem. Parametr 7 musi odpowiadać chronionemu silnikowi, a nie po prostu większej mocy znamionowej napędu. Parametr 6 wybiera charakterystykę pracy, która wpływa na sposób traktowania pracy przy zmniejszonej prędkości. Silnik z chłodzeniem własnym może tracić zdolność chłodzenia wraz ze spadkiem prędkości wału, nawet gdy zadany moment obrotowy pozostaje wysoki.

Nie kopiuj ustawień z sąsiedniej maszyny bez potwierdzenia, że silnik i warunki pracy są równoważne. Dwie identyczne obudowy napędów mogą zasilać silniki o różnych prądach znamionowych, wentylacji, współczynnikach pracy i profilach obciążenia. Skopiowana wartość może wyeliminować niepożądane zadziałania, jednocześnie po cichu ograniczając ochronę.

Wiedz, kiedy potrzebna jest zewnętrzna ochrona przeciążeniowa

Instrukcja wskazuje, że w niektórych instalacjach podlegających wymaganiom dotyczącym obwodu odgałęźnego silnika nadal może być wymagane zabezpieczenie przeciążeniowe ze stopu eutektycznego, bimetaliczne lub równoważne. Ostateczne rozwiązanie zależy od norm zakładowych, obowiązujących przepisów elektrycznych, układu silnika i zatwierdzonego projektu. Personel utrzymania ruchu nie powinien usuwać zewnętrznego przekaźnika tylko dlatego, że napęd ma elektroniczną funkcję ochrony termicznej.

Praca wielu silników wymaga szczególnej uwagi. Jeden model termiczny napędu widzi całkowity prąd wyjściowy; nie może niezależnie oszacować nagrzewania kilku silników połączonych równolegle. Po zmianie mechanicznej lub wymianie silnika prąd może rozdzielać się nierównomiernie. Każdy silnik wymaga ochrony odpowiedniej dla jego obwodu i charakterystyki cieplnej.

Jeśli zastosowano przekaźnik kontroli faz, zapoznaj się z jego rzeczywistą kartą katalogową. Niektóre urządzenia nadzorują zanik napięcia, kolejność faz lub asymetrię po stronie zasilania. Nie muszą wykrywać każdego stanu po stronie silnika. Ich lokalizacja i zasada pomiaru określają zakres obserwowanych warunków.

Prześledź kompletną ścieżkę zadziałania i resetowania

Rozpocznij przy każdym styku zabezpieczającym i prześledź jego okablowanie do końcowego wejścia napędu, stycznika lub przekaźnika sterującego. Zapisz, czy zadziałanie powoduje zatrzymanie wybiegiem, zatrzymanie na rampie, otwarcie stycznika czy inną reakcję. Następnie sprawdź, czy maszyna może uruchomić się automatycznie po powrocie styku do stanu normalnego lub po przywróceniu zasilania.

Sposób resetowania jest częścią projektu ochrony. Ręczny reset przekaźnika może nadal prowadzić do automatycznego uruchomienia napędu, jeśli pozostaje aktywny podtrzymany sygnał pracy. Przetestuj sekwencję przy maszynie znajdującej się w kontrolowanym stanie. Potwierdź, że sygnalizacja operatorska wskazuje pierwszą przyczynę, a nie tylko ogólną usterkę napędu.

Nie używaj zatrzymania sterowanego jako bezpiecznej metody wykonywania prac elektrycznych. Energia zgromadzona w obwodzie pośrednim prądu stałego i napięcie doprowadzane od strony zasilania nadal stanowią zagrożenie po wydaniu polecenia zatrzymania. Stosuj wymagania instrukcji dotyczące odłączenia, rozładowania i weryfikacji wraz z zakładową procedurą blokowania i oznaczania.

Skontroluj starzejący się układ przed podaniem napięcia

Zapisz pełny numer katalogowy i serię, zasilanie wejściowe, dane silnika, zestaw parametrów, wartości znamionowe zabezpieczeń oraz zmiany w okablowaniu. Sprawdź zaciski, uziemienie, drogi wentylacji, wentylatory, kondensatory, styczniki oraz ślady przegrzania lub zanieczyszczenia. Dodane przekaźniki nie odwracają starzenia się izolacji ani degradacji podzespołów.

Zmierz parametry zasilania i porównaj je ze znamionowymi parametrami napędu. Potwierdź stan izolacji silnika i kabla metodami odpowiednimi dla odłączonego urządzenia; nie podawaj niewłaściwego napięcia probierczego przez podłączoną elektronikę napędu. Obracaj lub odłączaj obciążenie tylko wtedy, gdy pozwala na to procedura mechaniczna.

Uruchamiaj na podstawie dowodów, nie założeń

Przed pracą pod obciążeniem sprawdź kierunek obrotów silnika, równowagę prądów, przyspieszanie, hamowanie, prędkość minimalną i sposób zatrzymania. Uruchom maszynę w reprezentatywnych warunkach pracy, obserwując prąd i temperaturę. Sprawdź każdą funkcję przeciążeniową i każde wejście zezwolenia bezpieczną metodą testową. Zapisz wynikającą z tego usterkę, działanie zatrzymania, wskazanie, wymaganie resetu i blokadę ponownego uruchomienia.

Przetestuj nietypowe warunki, które można wprowadzić bez uszkodzenia urządzeń: otwórz obwód zezwolenia, usuń żądanie pracy, zasymuluj zatwierdzone wejście przeciążeniowe i przywróć zasilanie sterowania. Potwierdź, że napęd nie wznowi ruchu w nieoczekiwany sposób. Każde obejście użyte podczas testowania musi być kontrolowane i usunięte przed przekazaniem urządzenia.

Zaplanuj migrację, zanim zawiedzie ostatni egzemplarz zapasowy

Sprawny napęd 1333 może wspierać produkcję do czasu opracowania zamiennika, ale nie powinien bezterminowo opóźniać planowania cyklu życia. Zapisz parametry, funkcje zacisków, źródło zadawania prędkości, sprzężenie zwrotne, kategorie zatrzymania, blokady, dane silnika, warunki w obudowie oraz interfejsy sieciowe lub przewodowe.

Potencjalne rodziny zamienników można przejrzeć w kategorii napędy i sterowanie ruchem, a powiązany starszy sprzęt w kolekcji Allen-Bradley. Zamiennik nie jest równoważny tylko dlatego, że zgadzają się napięcie i moc. Należy sprawdzić prąd wyjściowy, klasę przeciążeniową, tryby sterowania, hamowanie, obudowę, kompatybilność elektromagnetyczną, kabel silnikowy i funkcje bezpieczeństwa.

Perspektywa inżynierska

Zewnętrzne zabezpieczenie wnosi wartość tylko wtedy, gdy udokumentowane są jego punkt pomiaru, nastawa, działanie po zadziałaniu, sposób resetowania i koordynacja. Sprzęt zainstalowany „dla dodatkowego bezpieczeństwa” może tworzyć fałszywe poczucie pewności, jeśli nikt nie wie, jaką usterkę wykrywa ani czy napęd uruchomi się po niej ponownie.

Celem utrzymania ruchu jest identyfikowalny łańcuch ochrony. Każde urządzenie powinno mieć jedno jasno określone zadanie, każda nastawa powinna być powiązana z danymi silnika i procesu, a każda ścieżka zadziałania powinna być przetestowana. Takie dowody mają większe znaczenie niż liczba urządzeń ochronnych w szafie.
