330104-00-08-90-02-CN | Bently Nevada | Sonda zbliżeniowa 3300 XL 8 mm

Opis

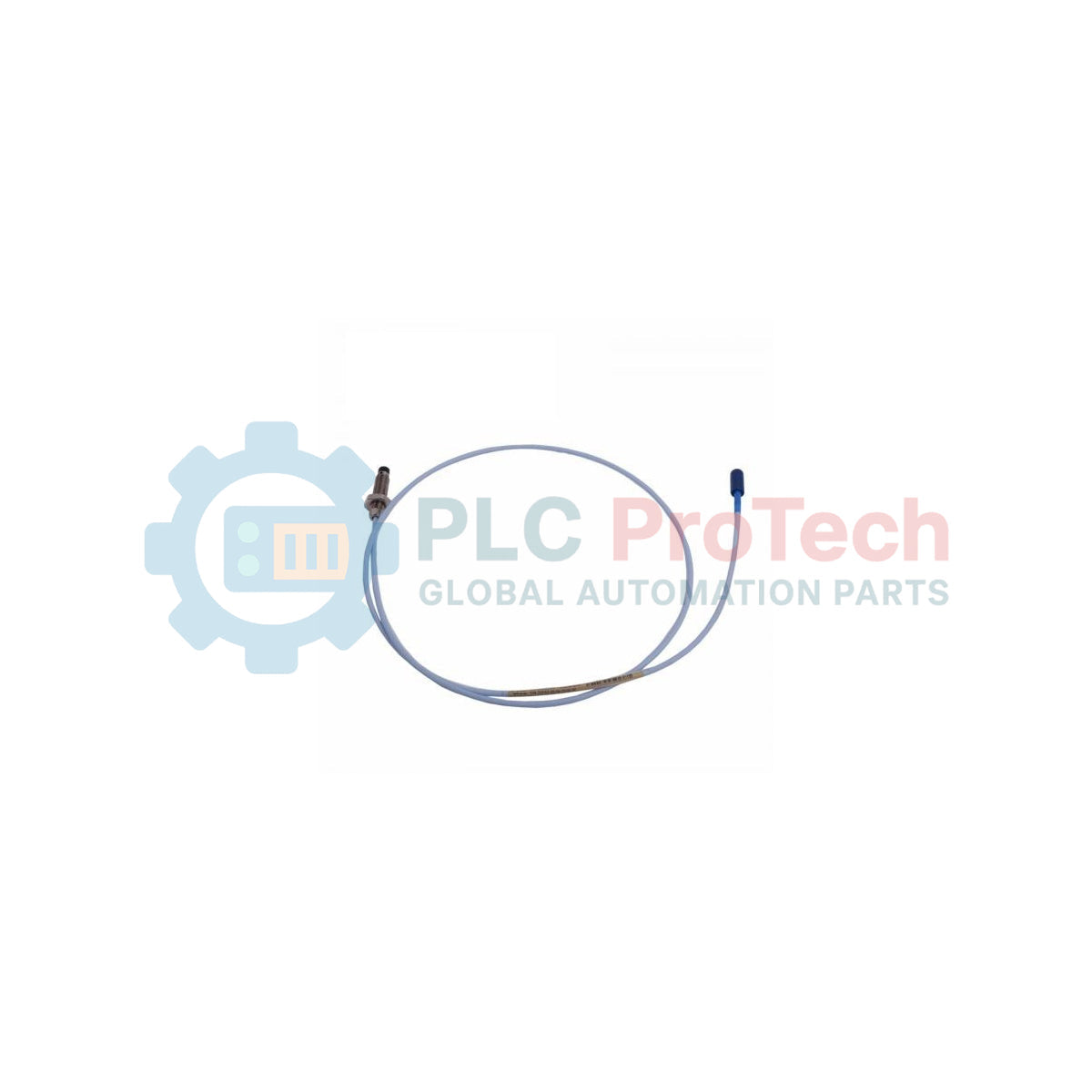

330104-00-08-90-02-CN to metryczna sonda zbliżeniowa 8 mm zaprojektowana dla systemu przetwornika zbliżeniowego 3300 XL 8 mm, wykorzystująca zasadę działania prądów wirowych bez kontaktu, aby zapewniać napięcie wyjściowe wprost proporcjonalne do odległości między końcówką sondy a obserwowaną powierzchnią przewodzącą. Zaprojektowana specjalnie do pomiaru zarówno położenia statycznego, jak i wartości drgań dynamicznych, stanowi kluczowy element systemu monitorowania stanu maszyn, stosowanego głównie w maszynach z łożyskami ślizgowymi smarowanymi filmem olejowym, a także do pomiarów odniesienia Keyphasor i prędkości.

Sonda 330104-00-08-90-02-CN jest wyposażona w standardowy pancerz ze stali nierdzewnej, zapewniający solidną ochronę fizyczną kabla trójosiowego o impedancji 75 omów. Przy konfiguracji jako standardowy system o długości 5 metrów sonda jest w pełni zgodna ze standardem American Petroleum Institute (API) 670 (wydanie 4.) w zakresie konfiguracji mechanicznej, zakresu liniowego, dokładności i stabilności temperaturowej. Zapewnia pełną kompatybilność wsteczną oraz całkowitą wymienność komponentów w seriach 3300 i 3300 XL. Eliminuje to konieczność indywidualnego dopasowywania partii komponentów lub kalibracji stanowiskowej.

Cechy

• Zintegrowany pancerz ze stali nierdzewnej: Wykonany z elastycznego pancerza ze stali nierdzewnej AISI 302 lub 304 z zewnętrznym płaszczem FEP, który chroni kabel przed agresywnymi czynnikami fizycznymi środowiska przemysłowego.
• Zaawansowane łączenie kabla: Wykonany z wykorzystaniem opatentowanego formowania TipLoc, które gwarantuje wyjątkowo wytrzymałe połączenie między końcówką sondy a obudową, oraz opatentowanej konstrukcji CableLoc zapewniającej maksymalną wytrzymałość na rozciąganie wynoszącą 330 N (75 lbf).
• Pozłacane złącza ClickLoc: Wyposażony w odporne na korozję, pozłacane mosiężne lub berylowo-miedziane złącza ClickLoc, które wymagają jedynie dokręcenia palcami, aby zapewnić bezpieczne zablokowanie zapobiegające poluzowaniu.
• Kompatybilność wsteczna: W pełni wymienny i kompatybilny wstecznie ze starszymi elementami systemu przetwornika zbliżeniowego serii 3300, innymi niż XL, o średnicy 5 mm i 8 mm.
• Wytrzymała końcówka z tworzywa PPS: Hermetycznie zatopiona w wysokowytrzymałym tworzywie z polisiarczku fenylenu (PPS), chroniącym cewkę sondy przed uderzeniami mechanicznymi i działaniem substancji chemicznych.

Zastosowania

• Turbomaszyny i sprężarki: Pomiar drgań promieniowych i położenia osiowego w maszynach z szybkoobrotowymi łożyskami ślizgowymi smarowanymi warstwą cieczy.
• Przemysłowe wykrywanie prędkości: Służy jako czujnik odniesienia Keyphasor do pomiaru prędkości maszyny i kąta fazowego oraz w pętlach zabezpieczenia przed nadmierną prędkością.
• Elektrownie wodne i turbiny gazowe: Krytyczne ustawianie wałów, monitorowanie cieplnego rozszerzania konstrukcji oraz profilowanie dynamicznej mimośrodowości wirnika.

Informacje dotyczące zamawiania

Informacje dotyczące zamawiania dotyczą sond zbliżeniowych 3300 XL 8 mm, metrycznych (model 330104):

Specyfikacje techniczne

Elektryczne

Mechaniczne

Środowiskowe

Wytyczne dotyczące instalacji

• Minimalny rozmiar celu: Średnica płaskiej powierzchni celu musi wynosić co najmniej 15.2 mm (0.6 in). Minimalna zalecana średnica wału wynosi 76.2 mm (3 in), aby utrzymać nominalną kalibrację współczynnika skali.
• Unikanie przesłuchów: Zachować minimalną odległość 40 mm (1.6 in) dla pomiarów położenia osiowego lub 38 mm (1.5 in) w układach pomiaru drgań promieniowych, aby ograniczyć przesłuchy systemowe do wartości poniżej 50 mV.
• Promień gięcia przewodu: Ściśle przestrzegać minimalnego dopuszczalnego promienia gięcia przewodu wynoszącego 25.4 mm (1.0 in) na wszystkich odcinkach w pancerzu i bez pancerza.
• Moment dokręcania obudowy: Podczas wkręcania w metryczny uchwyt maszynowy dokręcić korpus sondy standardowym momentem 11.2 Nm (100 inlbf). Nie przekraczać maksymalnego znamionowego momentu 33.9 Nm (300 inlbf).
• Dokręcanie złącza: Wkręcać złącza ClickLoc ręcznie, aż wewnętrzny mechanizm kliknie. Nie używać szczypiec ani narzędzi mechanicznych, chyba że w przypadku interfejsów innych niż XL konieczna jest dodatkowa 1/8 obrotu.

Zgodność i certyfikaty

• Dyrektywa EMC: Zgodność z normami dyrektywy Wspólnoty Europejskiej 2004/108/WE: EN61000-6-2 i EN61000-6-4.
• Certyfikaty morskie: Zatwierdzono zgodnie z przepisami ABS 2009 dotyczącymi stalowych statków.
• Certyfikaty właściwe dla kraju (CN): Certyfikowano zgodnie z regionalnymi protokołami dotyczącymi obszarów zagrożonych wybuchem, właściwymi dla danego kraju, zgodnie z przyrostkiem opcji CN.
