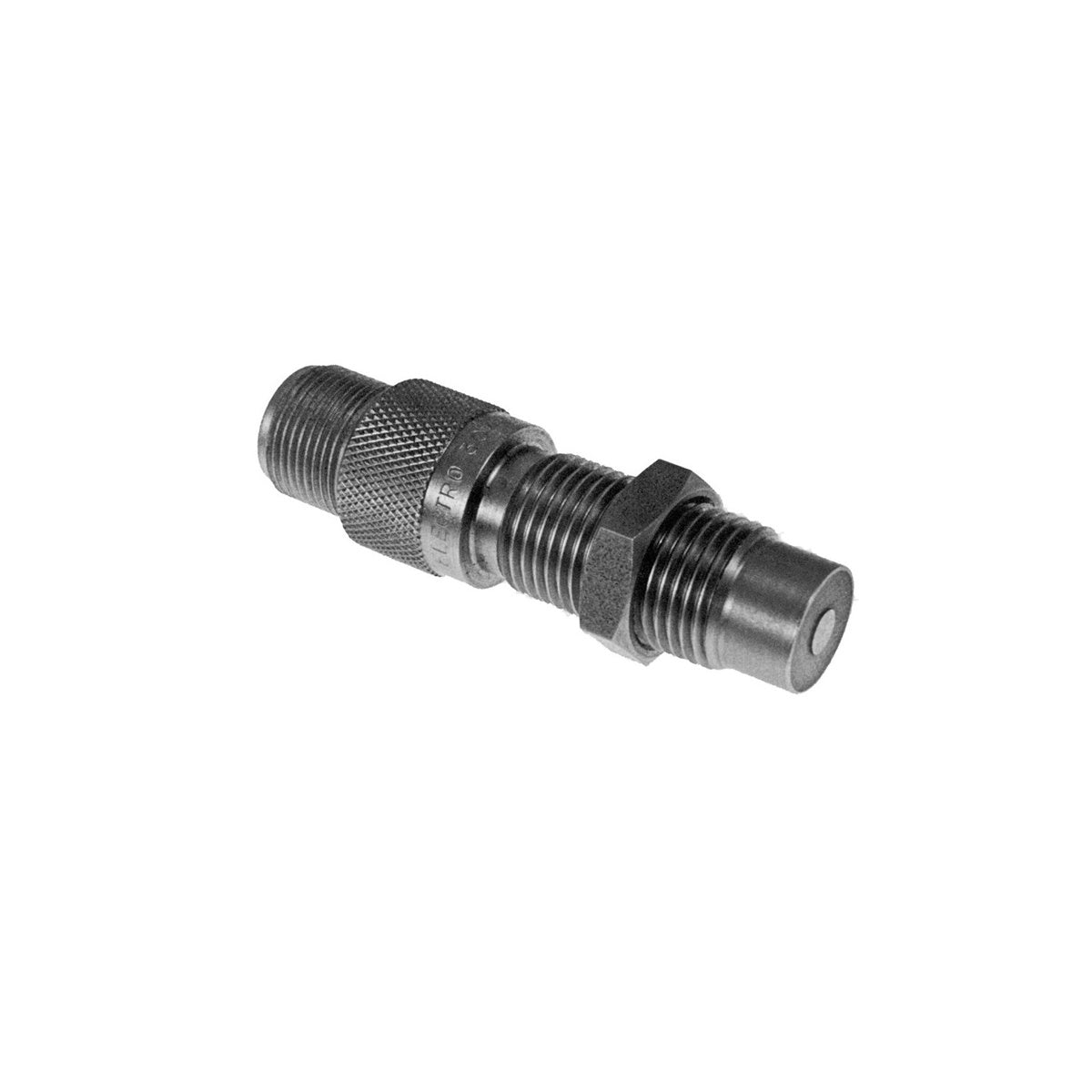

5430-929 | Woodward | Przetwornik magnetyczny z 2-stykowym złączem wtykowym

Model Woodward 5430-929 to wysokoprecyzyjny czujnik magnetyczny (MPU) wyposażony w 2-pinowe złącze wtykowe. Służy jako główny element pomiaru prędkości obrotowej w regulatorach silnika i elektronicznych układach sterowania, przekształcając mechaniczny ruch koła zębatego (zwykle koła zamachowego silnika) w elektryczny sygnał częstotliwościowy.

Specyfikacja techniczna

Wskazówki dotyczące instalacji

• Ustawienie szczeliny powietrznej: Działanie czujnika MPU w dużej mierze zależy od szczeliny powietrznej między końcówką czujnika a zębami koła zębatego. Typowy punkt wyjściowy to wkręcenie czujnika MPU do momentu zetknięcia zęba koła, a następnie wykręcenie go o 1/2 do 3/4 obrotu przed dokręceniem przeciwnakrętki.

• Ustawienie: Upewnij się, że czujnik jest wyśrodkowany nad zębami koła zębatego. Nieprawidłowe ustawienie może prowadzić do słabego sygnału lub „widmowych” odczytów prędkości obrotowej.

• Okablowanie: Do 2-pinowego złącza użyj ekranowanego przewodu dwużyłowego ze skręconymi żyłami. Ekran należy uziemić wyłącznie od strony układu sterowania, aby zapobiec zakłóceniom elektromagnetycznym (EMI) pochodzącym od układu zapłonowego lub alternatora.

• Warunki pracy: Czujnik jest przeznaczony do pracy w środowisku silnika o wysokim poziomie drgań. Upewnij się jednak, że złącze wtykowe jest prawidłowo osadzone i chronione przed bezpośrednim działaniem nadmiernej ilości oleju lub myciem wysokociśnieniowym.

Najczęściej zadawane pytania (FAQ)

Jak działa czujnik magnetyczny?

Gdy zęby ferromagnetycznego koła zębatego przechodzą obok końcówki czujnika, pole magnetyczne zostaje zakłócone, indukując napięcie przemienne w wewnętrznej cewce. Częstotliwość tego napięcia jest interpretowana przez regulator Woodward jako prędkość obrotowa silnika w obr./min.

Czy model 5430-929 wymaga zewnętrznego zasilania?

Nie. Czujniki magnetyczne są czujnikami pasywnymi. Wytwarzają własne napięcie przemienne w wyniku indukcji elektromagnetycznej podczas obrotu koła zębatego.

Jakie są objawy uszkodzenia czujnika MPU?

Typowe objawy to niestabilne odczyty prędkości obrotowej silnika, wyłączenia sterownika z powodu „utraty prędkości” lub brak możliwości uruchomienia silnika, ponieważ regulator nie może wykryć prędkości obrotowej podczas rozruchu.

Czy mogę sprawdzić czujnik za pomocą multimetru?

Tak. Można sprawdzić rezystancję wewnętrznej cewki między 2 pinami (zwykle od 100 do 300 omów, w zależności od modelu). Dodatkowo można zmierzyć napięcie AC (zwykle 1 V AC lub więcej) podczas obracania silnika przy rozruchu.
