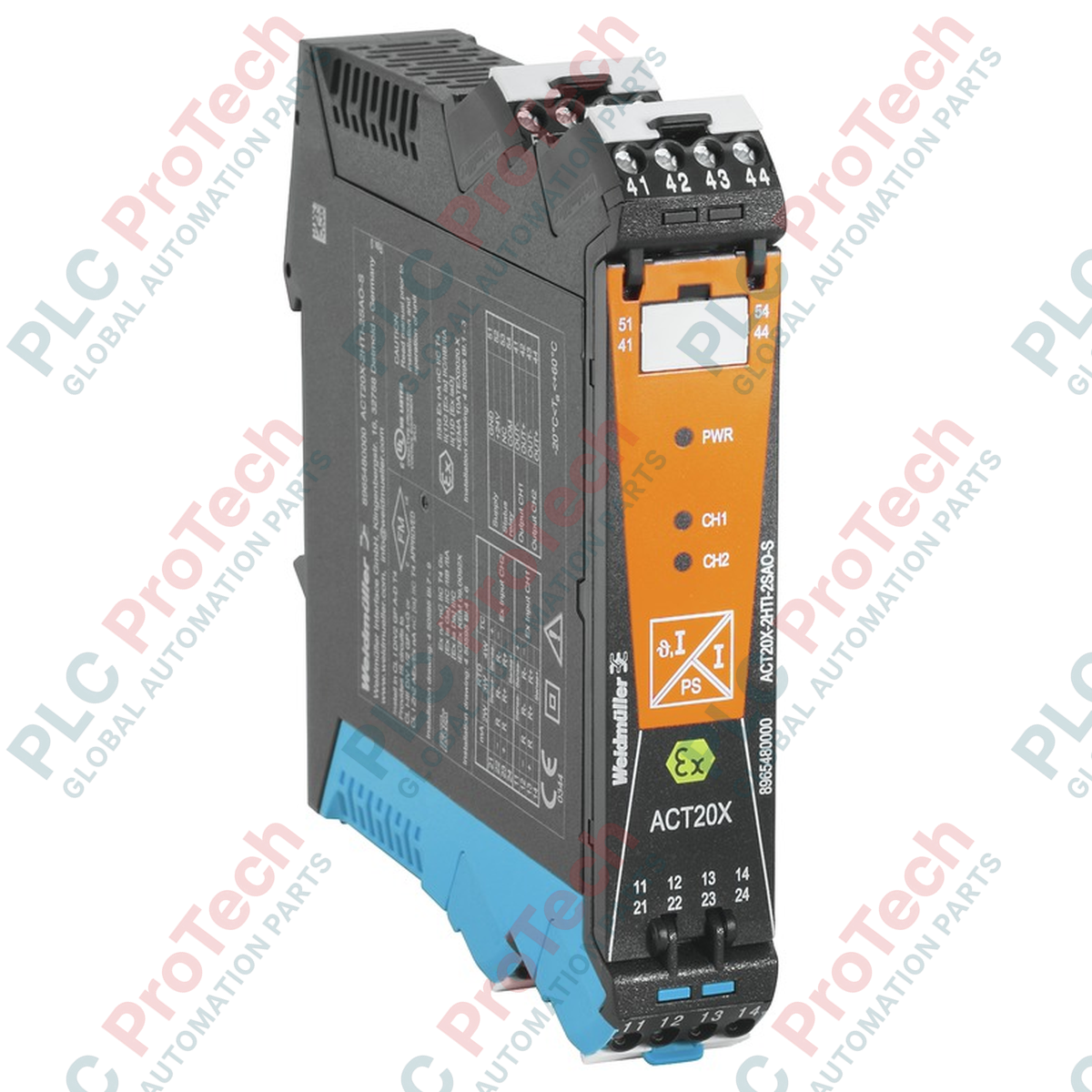

8965440000 Weidmuller ACT20X-2HAI-2SAO-S Izolator transparentny HART

Przegląd produktu

Urządzenie Weidmuller 8965440000 (ACT20X-2HAI-2SAO-S) to zaawansowany, 2-kanałowy izolator zasilania prądowego przezroczysty dla protokołu HART, przeznaczony do zastosowań w strefach zagrożonych wybuchem. Należący do serii ACT20X moduł zapewnia izolację i kondycjonowanie sygnału w pętlach 4–20 mA, zachowując pełną przejrzystość dla dwukierunkowej komunikacji HART. Zaprojektowany z myślą o wymagających środowiskach, takich jak przetwórstwo chemiczne i platformy offshore, urządzenie 8965440000 skutecznie odseparowuje urządzenia polowe od systemu sterowania, eliminuje pętle masy i chroni wrażliwe wejścia DCS/PLC przed przepięciami o wysokim napięciu. Jego najważniejsze zalety to wysoka dokładność (< 0,1% zakresu) oraz zintegrowane funkcje alarmowe, które aktywnie monitorują przerwy w linii i błędy urządzeń, maksymalizując dostępność procesu.

Konfiguracja techniczna

ACT20X-2HAI-2SAO-S to wydajne urządzenie dwukanałowe zamknięte w smukłej obudowie o szerokości 22,5 mm, co pozwala znacznie zaoszczędzić miejsce na szynie DIN. Działa w szerokim zakresie napięcia zasilającego od 19,2 do 31,2 VDC i można je w pełni konfigurować za pomocą oprogramowania FDT/DTM, co umożliwia precyzyjne ustawienie limitów sygnału i progów alarmowych.

Jedną z jego wyróżniających cech jest „przezroczystość HART”, która zapewnia przejście cyfrowych danych diagnostycznych z inteligentnych przetworników przez izolator bez zniekształceń. Moduł wyposażono również w dedykowane przekaźnikowe wyjście alarmowe do sygnalizacji zbiorczej awarii. Monitoruje on cztery różne stany awaryjne: przekroczenie limitów sygnału, przerwy w linii wejściowej, utratę napięcia zasilającego oraz wewnętrzne błędy urządzenia. System połączeń śrubowych zapewnia wysoką stabilność mechaniczną i niezawodny kontakt elektryczny nawet w środowiskach przemysłowych o wysokim poziomie drgań.

Specyfikacja techniczna

Często zadawane pytania techniczne

P1: Co oznacza określenie „przezroczystość HART” w przypadku tego izolatora?

O1: Oznacza to, że moduł nie usuwa sygnału cyfrowego o wysokiej częstotliwości, nałożonego na analogową pętlę 4–20 mA. Dzięki temu system DCS lub komunikator ręczny może „widzieć” i konfigurować inteligentne urządzenia polowe za pośrednictwem izolatora.

P2: W jaki sposób funkcje alarmowe zwiększają bezpieczeństwo instalacji?

O2: Moduł jest wyposażony w fizyczny styk przekaźnikowy, który otwiera się lub zamyka w przypadku wystąpienia awarii, na przykład przerwania przewodu. Zapewnia to natychmiastowe powiadomienie sprzętowe dla systemu bezpieczeństwa, niezależne od wartości sygnału analogowego.

P3: Czy ACT20X-2HAI-2SAO-S można zainstalować bezpośrednio w strefie ATEX 0?

O3: Sam moduł należy zainstalować w strefie bezpiecznej lub w strefie 2, ale jest on przeznaczony do współpracy z sygnałami iskrobezpiecznymi (IS) pochodzącymi ze strefy 0, 1 lub 2. Zawsze należy sprawdzić oznaczenia konkretnego certyfikatu Ex na obudowie urządzenia.

Przewodnik po projektowaniu i instalacji

• Konfiguracja oprogramowania: Użyj programu Weidmuller WI-Manager (platforma FDT) oraz odpowiedniego DTM dla ACT20X, aby skonfigurować urządzenie. Pozwala to zdefiniować tryb wejścia „aktywny” lub „pasywny” oraz skonfigurować działanie wyjścia przekaźnikowego w stanie bezpiecznym.

• Zarządzanie temperaturą: Chociaż moduł jest przystosowany do pracy w temperaturze do 60°C, należy zachować odstęp 5 mm między sąsiednimi modułami dużej mocy, jeśli temperatura otoczenia w szafie stale przekracza 45°C. Zapobiega to zmianom „czasu odpowiedzi skokowej” pod wpływem naprężeń termicznych.

• Okablowanie i zakończenia przewodów: Aby zachować integralność komunikacji HART, należy upewnić się, że całkowita impedancja pętli, w tym rezystor 250 omów, nie przekracza możliwości sterowania modułu. W pętlach 4–20 mA należy stosować ekranowane przewody dwużyłowe ze skręconymi żyłami, aby zachować dokładność < 0,1% w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.

Zalety inżynieryjne

ACT20X-2HAI-2SAO-S wyróżnia się niezwykle niskim współczynnikiem temperaturowym (< 0,01% zakresu na °C), dzięki czemu pomiary sygnału pozostają precyzyjne niezależnie od sezonowych wahań temperatury w sterowni. Krótki czas odpowiedzi wynoszący 5 ms sprawia, że urządzenie nadaje się do szybko działających pętli sterowania i systemów oprzyrządowania bezpieczeństwa (SIS). Ponadto konstrukcja 2-kanałowa zapewnia o 50% mniejszą powierzchnię zajmowaną na szynie DIN w porównaniu ze standardowymi izolatorami jednokanałowymi, co czyni ją idealnym wyborem do szaf krosowniczych o dużej gęstości upakowania w zmodernizowanych instalacjach przemysłowych.
