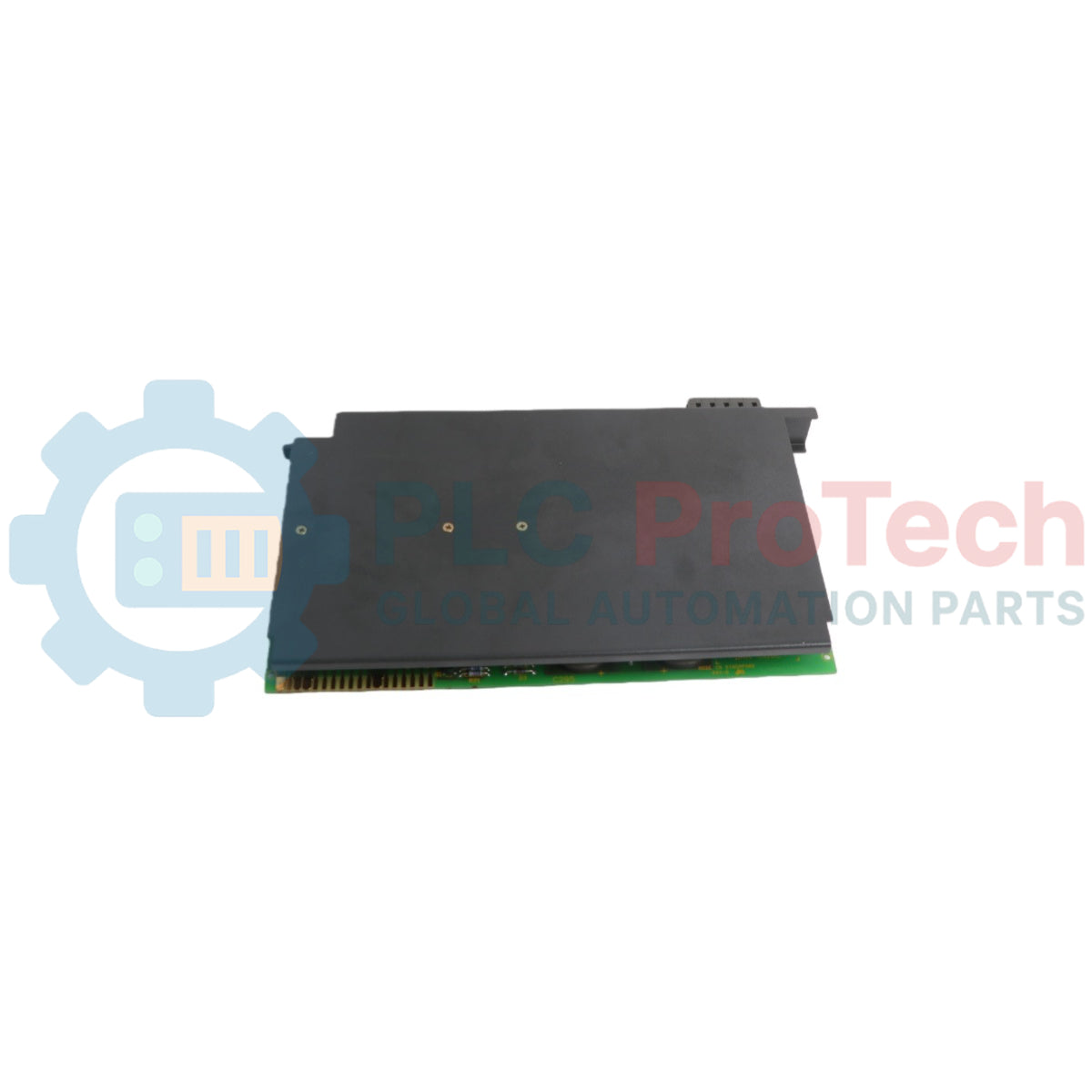

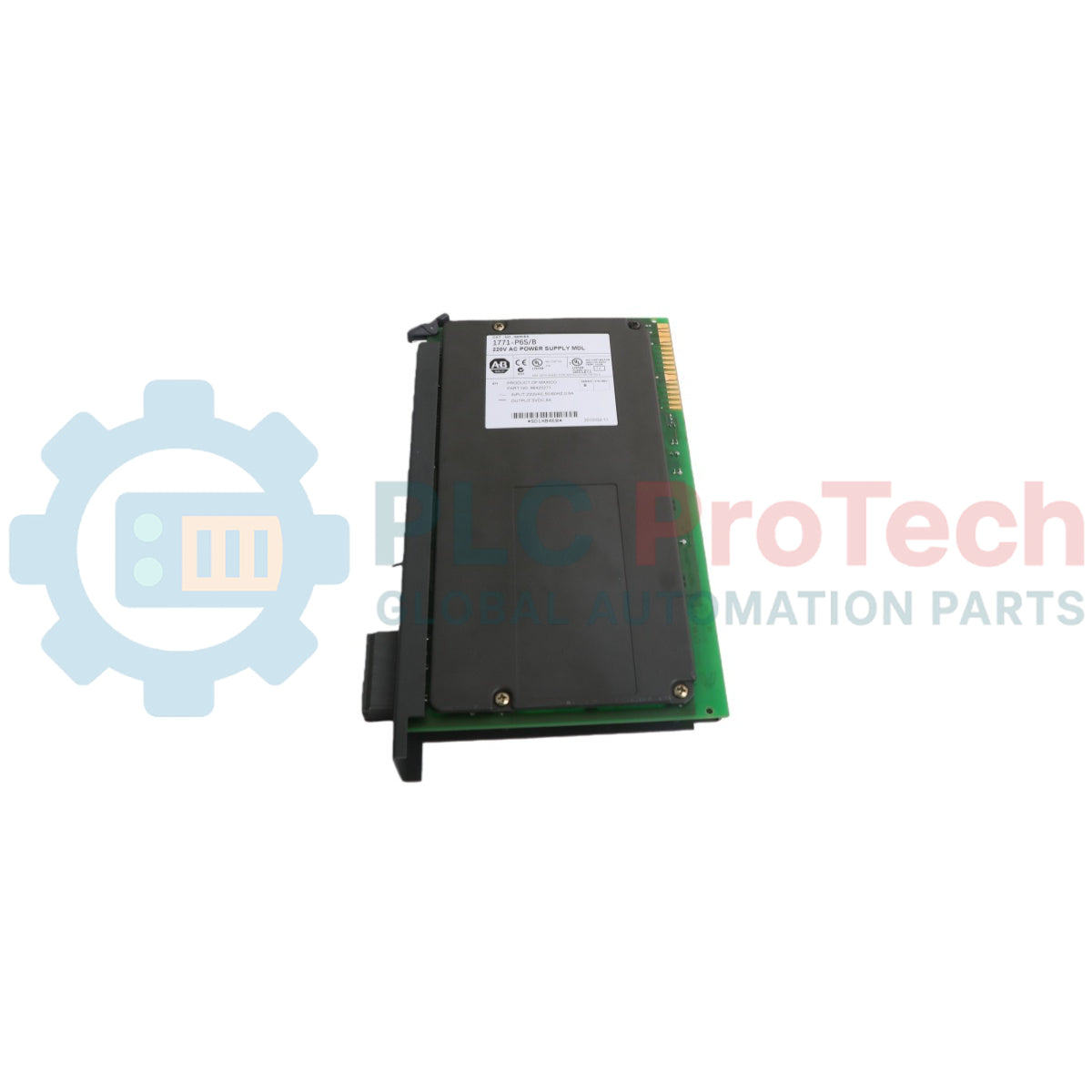

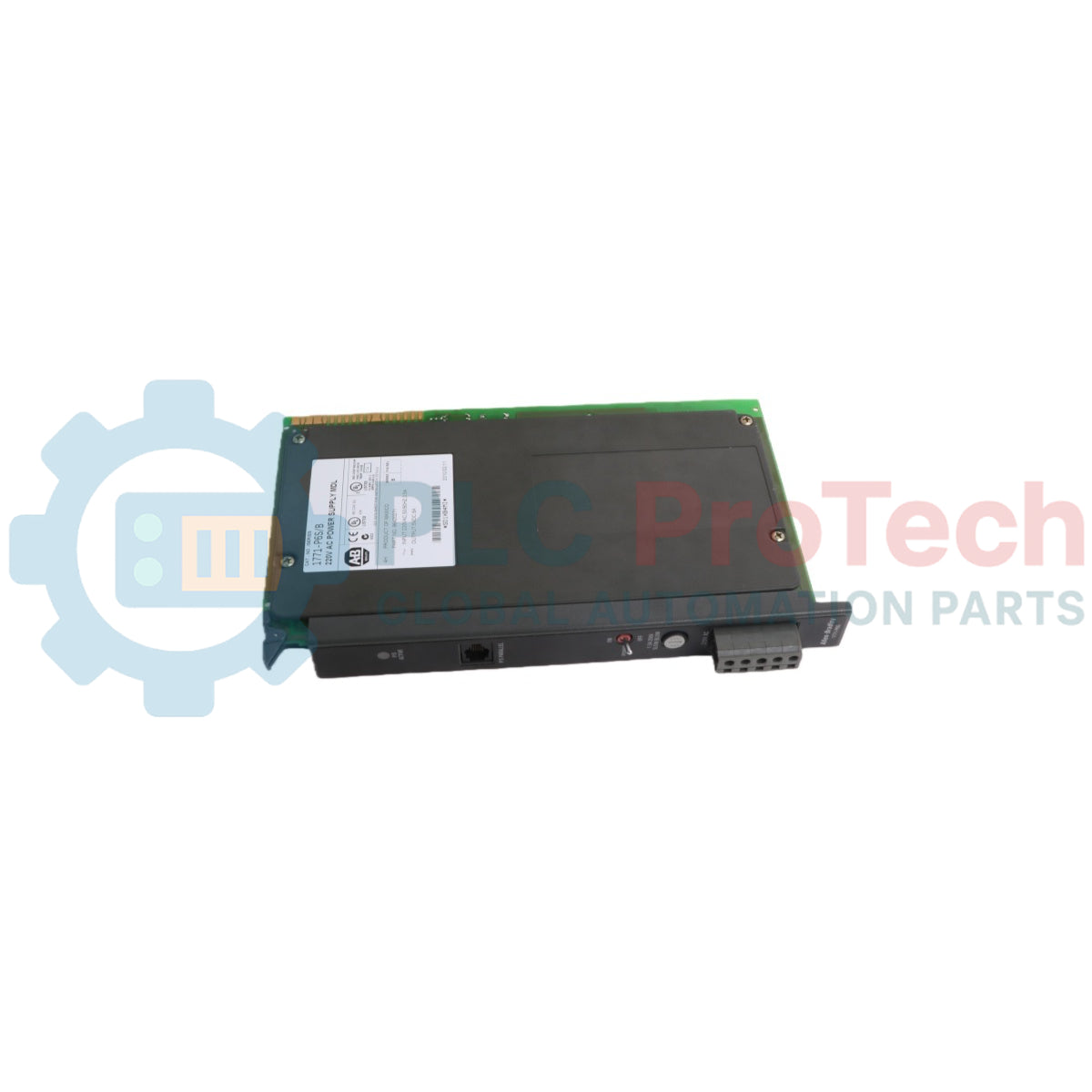

Allen-Bradley 1771-P6S/B PLC-5, moduł zasilacza

Opis

Moduł Allen-Bradley 1771-P6S/B to pomocniczy zasilacz serii B przeznaczony do programowalnych sterowników PLC-5 oraz systemów sterowania 1771. Przy nominalnym napięciu wejściowym 220 V AC (zakres napięcia wejściowego 194–264 V AC RMS) moduł zapewnia prąd wyjściowy magistrali 8 A przy napięciu +5 V DC do zasilania kluczowych elementów systemu.

W celu ochrony integralności systemu i zapobiegania uszkodzeniu danych model 1771-P6S/B jest wyposażony w automatyczny mechanizm wyłączania magistrali. Jeśli napięcie sieci AC spadnie poniżej minimalnego progu roboczego, moduł natychmiast generuje w magistrali sygnał wyłączenia, aby zapewnić zachowanie w pamięci wyłącznie prawidłowych danych. Sygnał wyłączenia jest automatycznie usuwany po wzroście napięcia sieci powyżej granicy niskiego napięcia. Moduł zajmuje jedno gniazdo, jest montowany bezpośrednio na płycie bocznej kasety wejść/wyjść i jest dostarczany z 5-pozycyjnym blokiem zaciskowym do okablowania obiektowego.

Funkcje

• Zapewnia stabilizowany prąd wyjściowy magistrali 8 A przy napięciu 5 V DC.
• Obejmuje automatyczny sygnał wyłączenia przy zbyt niskim napięciu, zapobiegający uszkodzeniu danych podczas zapadów napięcia lub spadków zasilania.
• Obsługuje konfiguracje pomiaru lokalnego i zdalnego za pomocą dwóch zworek sprzętowych umieszczonych w pobliżu pozłacanych złączy krawędziowych.
• Umożliwia skalowalną rozbudowę zasilania przez równoległe połączenie dwóch zasilaczy w tej samej kasecie wejść/wyjść za pomocą przewodu 1771-CT.
• Kompaktowa obudowa zajmująca jedno gniazdo, przeznaczona do bezproblemowej integracji z płytą boczną kasety wejść/wyjść 1771.

Zastosowania

• Dostarczanie stabilnego zasilania magistrali do architektur programowalnych sterowników Allen-Bradley PLC-5.
• Środowiska ze zmiennym napięciem sieci 220 V AC, wymagające sprzętowej ochrony pamięci i kontrolowanego wyłączania systemu.
• Konfiguracje zasilaczy połączonych równolegle, w których zapotrzebowanie na prąd przekracza wydajność pojedynczego modułu zasilającego 8 A.

Specyfikacja techniczna

Wytyczne dotyczące instalacji i konfiguracji

• Wybór zworek pomiarowych: Przed włożeniem modułu skonfiguruj dwie zworki umieszczone w pobliżu pozłacanych tylnych złączy krawędziowych. Zworki określają, czy system wykorzystuje pomiar lokalny, czy zdalny do regulacji mocy wyjściowej.
• Łączenie zasilaczy równolegle: Jeśli konfiguracja kasety wejść/wyjść wymaga prądu większego niż 8 A, można połączyć równolegle dwa kompatybilne moduły zasilające (np. dwa moduły -P6S) w tej samej kasecie. Między oboma modułami należy podłączyć przewód 1771-CT do równoległego łączenia zasilaczy, aby umożliwić komunikację między nimi i równomierny podział obciążenia.
• Montaż w kasecie: Moduł został zaprojektowany tak, aby zajmować jedno gniazdo, i powinien być dokładnie przymocowany do płyty bocznej kasety wejść/wyjść 1771, co zapewni odpowiednie odprowadzanie ciepła i stabilność mechaniczną.
• Środki ostrożności dotyczące bezpiecznika: Upewnij się, że linia wejściowa jest zabezpieczona określonym bezpiecznikiem zwłocznym 1,5 A, 250 V, aby zapobiec uszkodzeniu wewnętrznych obwodów przez przejściowe prądy rozruchowe.
