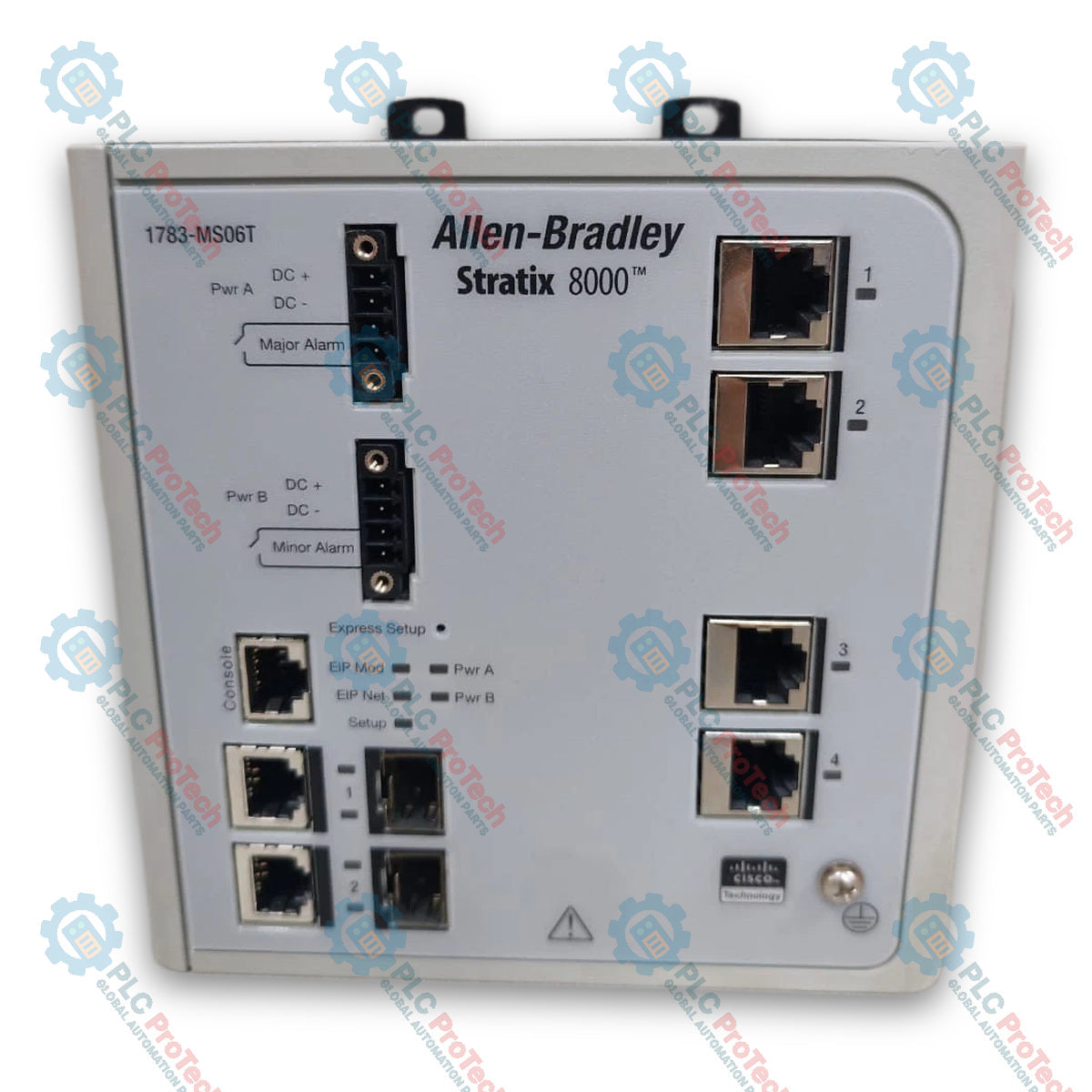

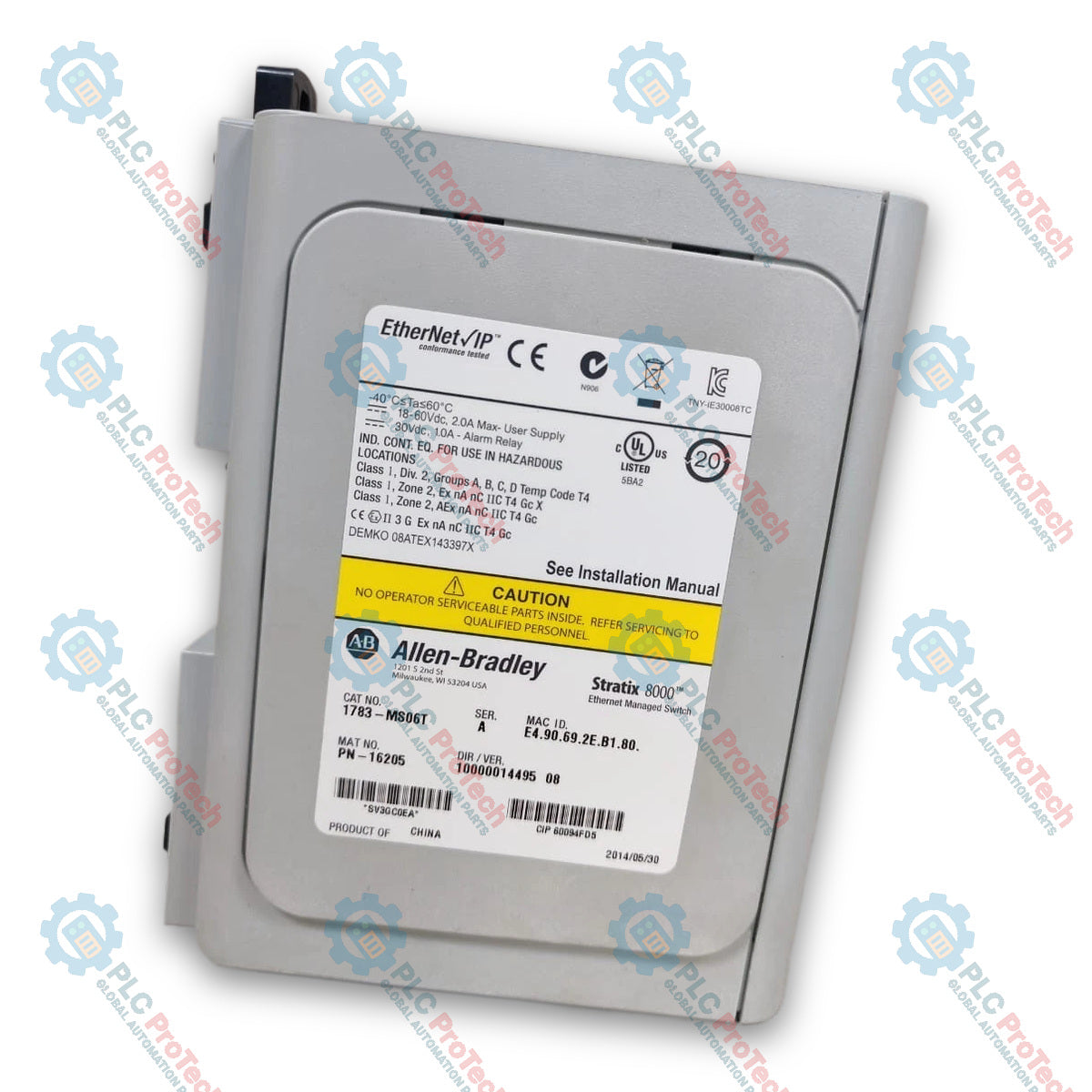

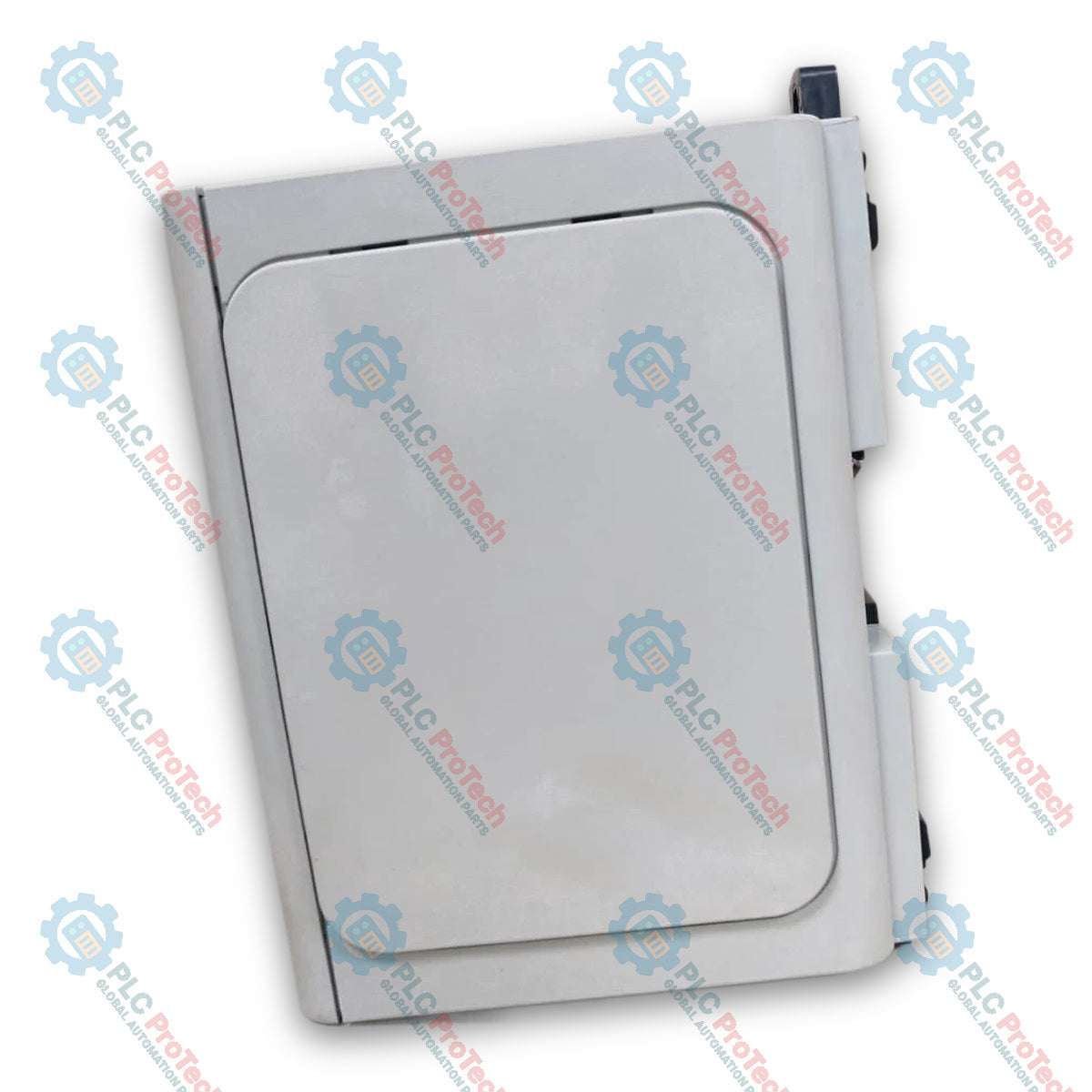

Allen-Bradley 1783-MS06T Stratix 8000 6-portowy zarządzalny przełącznik

SKU 1783-MS06T

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1783-MS06T
Country of origin:Stany Zjednoczone
Product Type: Zarządzane przełączniki Ethernet
Payment: T/T, Western Union
Weight: 1200g
Dimensions: 117,5 mm × 148 mm × 153 mm (D × W × S)
Shipping port: Xiamen
Warranty: 12 months

Opis

Allen-Bradley 1783-MS06T to 6-portowy zarządzalny przełącznik Ethernet warstwy 2 Stratix 8000, przeznaczony do zastosowań w sieciach przemysłowych. Przełącznik 1783-MS06T zapewnia bezpieczną, wysokowydajną łączność w środowiskach hali produkcyjnej i przemysłowych sieciach sterowania.

Urządzenie z obudową otwartą obsługuje wejściowe zasilanie DC w zakresie od 18 do 60 V DC (klasa 2/SELV), przy maksymalnym prądzie wejściowym 2 A i maksymalnych stratach mocy 15.7 W. Wyposażono je w złącza Ethernet RJ45 zgodne z IEC 60603-7, obsługujące okablowanie co najmniej kategorii 5e lub kategorii 5. Moduł zapewnia również podstawową izolację o napięciu znamionowym 75 V ciągłego napięcia między zasilaniem a uziemieniem, zasilaniem a kanałami sieciowymi oraz zasilaniem a portami alarmowymi.

Cechy

Funkcja zarządzalnego przełącznika warstwy 2 z 6 portami Ethernet.
Znamionowy pobór mocy podczas pracy: maks. 2 A przy 18...60 V DC, klasa 2/SELV.
Maksymalne straty mocy: 15.7 W.
Wyjście przekaźnika alarmowego o parametrach maks. 1 A przy 30 V DC, klasa 2/SELV.
Połączenie Ethernet RJ45 z wykorzystaniem okablowania co najmniej kategorii 5e (TIA 568-B.1) lub kategorii 5 (ISO/IEC 24702).
Dedykowane zaciski do podłączenia zasilania DC, przekaźnika alarmowego i uziemienia funkcjonalnego.
Obudowa otwarta z północnoamerykańskim kodem temperaturowym T4 i kodami IEC.
Zgodność z opcjonalnymi modułami rozszerzeń Stratix (takimi jak 1783-MX08T, 1783-MX08F, 1783-MX04S, 1783-MX08S, 1783-MX04E i 1783-MX04T04E).
Zgodność z opcjonalnymi modułami SFP (1783-SFP100FX, 1783-SFP1GSX, 1783-SFP100LX, 1783-SFP1GLX) i kartami pamięci (1783-RMCF, 1783-MCF).

Zastosowania

Przemysłowe sieci sterowania EtherNet/IP.
Automatyka hali produkcyjnej i rozproszone systemy sterowania.
Trudne środowiska przemysłowe wymagające szerokiego zakresu temperatury pracy.

Specyfikacje techniczne

Kategoria	Specyfikacja
Producent	Allen-Bradley / Rockwell Automation
Model	1783-MS06T
Typ przełącznika	Zarządzalny przełącznik Stratix 8000, warstwa 2 (6 portów)
Parametry znamionowe wejścia przełącznika	Maks. 2 A przy 18...60 V DC, klasa 2/SELV
Prąd rozruchowy	Maks. 2.0 A
Straty mocy	15.7 W
Parametry znamionowe przekaźnika alarmowego	Maks. 1 A przy 30 V DC, klasa 2/SELV
Napięcie izolacji	75 V (ciągłe), podstawowy typ izolacji (zasilanie–uziemienie, zasilanie–kanały sieciowe, zasilanie–alarm); test typu przy napięciu 1000 V AC przez 60 s
Połączenia Ethernet	Złącze RJ45 zgodne z IEC 60603-7; co najmniej 2- lub 4-parowa skrętka Cat 5e (TIA 568-B.1) lub Cat 5 (ISO/IEC 24702)
Okablowanie zasilania DC i alarmowe	Pełny lub linkowy przewód miedziany o przekroju 0.5...0.8 mm² (20...18 AWG), przystosowany do temperatury 90°C lub wyższej, maks. grubość izolacji 1.2 mm
Okablowanie uziemienia funkcjonalnego	Pełny lub linkowy przewód miedziany o przekroju 3.3...5.3 mm² (12...10 AWG), przystosowany do temperatury 75°C lub wyższej
Moment dokręcania zacisków	0.23 N-m (2.0 lb-in) dla złączy zasilania i alarmowych
Kategoria okablowania	2 na portach alarmowych, 2 na portach zasilania, 2 na portach Ethernet
Klasa obudowy	Brak (typ otwarty)
Kod temperatury dla Ameryki Północnej	T4
Kod temperatury IEC	T4
Temperatura pracy	-40...60°C (-40...140°F)
Maksymalna temperatura otaczającego powietrza	60°C (140°F)
Temperatura w stanie niepracującym	-40...85°C (-40...185°F)
Wilgotność względna	5...95%, bez kondensacji
Wibracje	2 g przy 10...500 Hz (IEC 61000-4-6)
Odporność na wstrząsy podczas pracy	20 g (IEC 60068-2-27)
Odporność na wstrząsy w stanie niepracującym	30 g (IEC 60068-2-27)
Emisje	CISPR11 (IEC 61000-6-4), klasa A
Odporność na ESD	Wyładowania kontaktowe 8 kV, wyładowania powietrzne 15 kV (IEC 61000-4-2)
Odporność na promieniowane zakłócenia radiowe	20 V/m (80...1000 MHz), 10 V/m (900 MHz, 1890 MHz, 1000...2700 MHz) (IEC 61000-4-3)
Odporność na EFT/B	±4 kV przy 2,5 kHz i ±2 kV przy 5 kHz na portach zasilania, alarmowych i Ethernet (IEC 61000-4-4)
Odporność na udary przejściowe	±1 kV DM / ±2 kV CM na portach zasilania i alarmowych; ±2 kV CM na portach Ethernet (IEC 61000-4-5)
Odporność na przewodzone zakłócenia radiowe	10 V RMS z sinusoidalną falą 1 kHz, modulacją AM 80% w zakresie 150 kHz...80 MHz (IEC 61000-4-6)
Odporność na pole magnetyczne	30 A/m długotrwale, 300 A/m krótkotrwale przy 50/60 Hz (IEC 61000-4-8)
Odporność na udary oscylacyjne	2,5 kV (IEEE C37.90.1)
Zmienność napięcia	Przerwa trwająca 10 ms w portach zasilania prądem stałym (IEC 61000-4-29)
Wymiary	14,8 cm x 15,3 cm x 11,75 cm (wys. x szer. x gł.)

Wytyczne dotyczące instalacji

Zapewnić nieograniczony przepływ powietrza wokół przełącznika, zachowując minimalne odległości: 105 mm (4,13 cala) od góry i dołu, 90 mm (3,54 cala) z lewej i prawej strony oraz 65 mm (2,56 cala) z przodu.
Uziemienie funkcjonalne podłączyć za pomocą miedzianego przewodu o przekroju 3,3...5,3 mm² (12...10 AWG), przystosowanego do temperatury co najmniej 75°C.
Zasilanie prądem stałym i przewody alarmowe podłączyć za pomocą miedzianego przewodu o przekroju 0,5...0,8 mm² (20...18 AWG), przystosowanego do temperatury co najmniej 90°C.
Dokręcić śruby złączy zasilania i alarmowych momentem 0,23 N-m (2,0 lb-in).
W przypadku montażu panelowego należy zapewnić rozstaw osi otworów zaczepów w jednostce bazowej wynoszący 6,83 cm (2,69 cala).

Zgodność i certyfikaty

c-UL-us: Urządzenie sterowania przemysłowego z certyfikatem UL (plik E65584); certyfikat UL do stosowania w lokalizacjach niebezpiecznych klasy I, dział 2, grupy A, B, C i D (plik E194810).
CE: Zgodność z dyrektywą EMC Unii Europejskiej (2004/108/WE) oraz normami EN 61326-1, EN 61000-6-2, EN 61000-6-4 i EN 61131-2; zgodność z dyrektywą RoHS (2011/65/UE) oraz normą EN 50581.
C-Tick: Zgodność z australijską ustawą o radiokomunikacji oraz normą AS/NZS CISPR 11.
Ex (ATEX): Zgodność z dyrektywą Unii Europejskiej ATEX (94/9/WE) oraz normami EN 60079-15 i EN 60079-0 (II 3 G Ex nA nC IIC T4 Gc).
KC: Koreańska certyfikacja urządzeń nadawczych i telekomunikacyjnych.
EtherNet/IP: Zgodność z wymaganiami ODVA potwierdzona testami zgodności ze specyfikacjami EtherNet/IP.

FAQ

Do czego służy Allen-Bradley 1783-MS06T?

Allen-Bradley 1783-MS06T to zarządzalny przełącznik Ethernet Stratix 8000 warstwy 2 z 6 portami, służący do zapewnienia zarządzanej łączności sieciowej w środowiskach automatyki przemysłowej.

Jakie są wymagania dotyczące zasilania przełącznika?

Przełącznik wymaga zasilania prądem stałym o maksymalnym natężeniu 2 A przy napięciu od 18 do 60 V DC (klasa 2/SELV).

Jaki jest zakres temperatury pracy przełącznika?

Zakres temperatury pracy urządzenia wynosi od -40 do 60°C (od -40 do 140°F).

Jakie certyfikaty dotyczące lokalizacji niebezpiecznych posiada model 1783-MS06T?

Przełącznik posiada certyfikat c-UL-us Listed dla lokalizacji niebezpiecznych klasy I, dział 2, grupy A, B, C i D oraz certyfikat ATEX (Ex II 3 G Ex nA nC IIC T4 Gc).
