Allen-Bradley 2094-BL10S Kinetix moduł interfejsu sieciowego

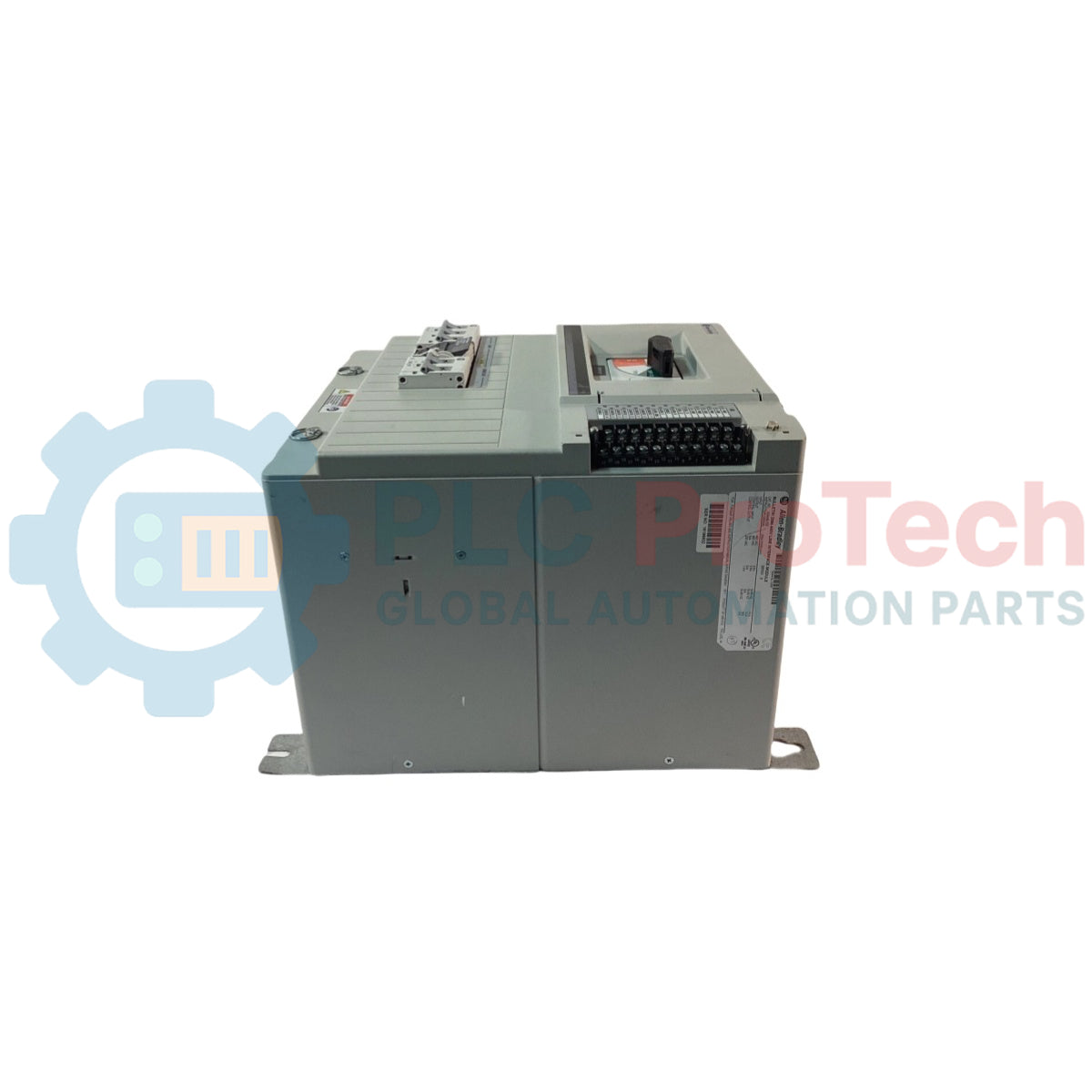

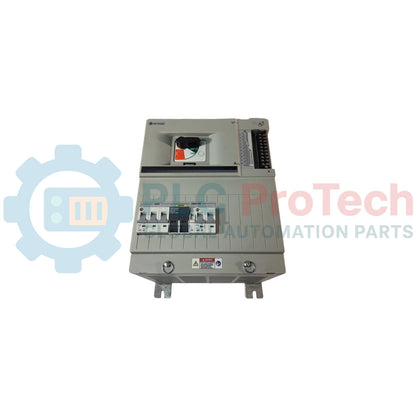

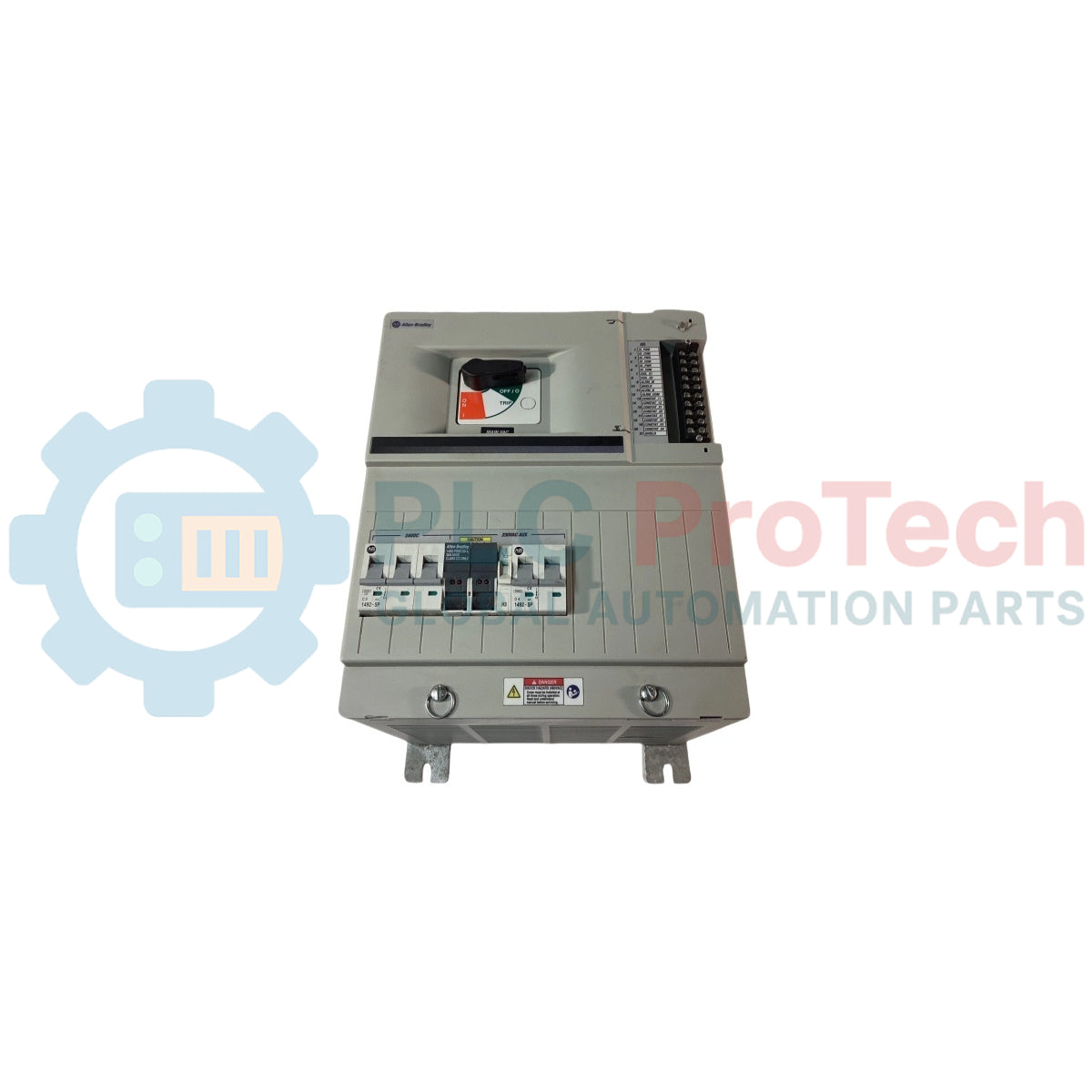

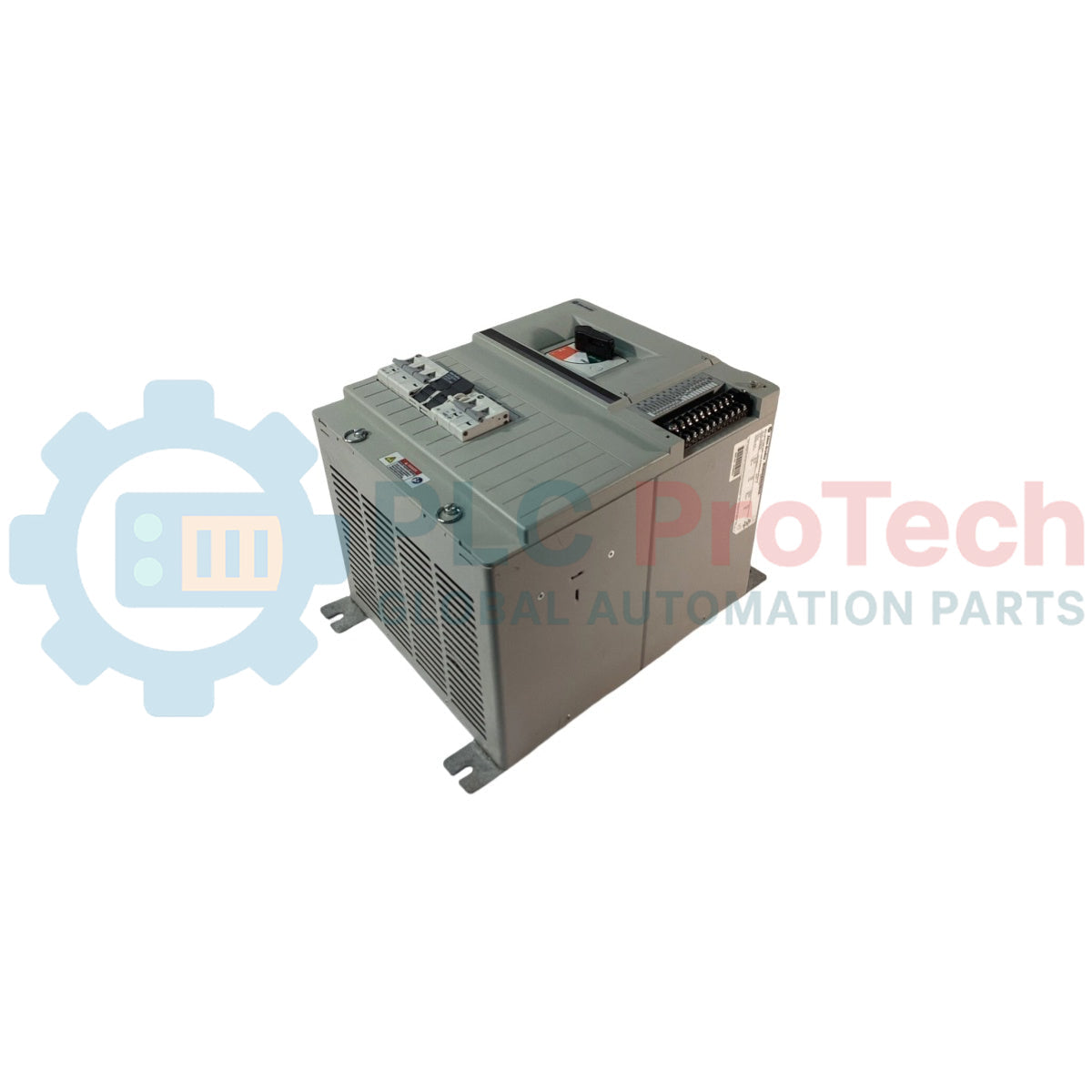

Allen-Bradley 2094-BL10S to moduł interfejsu sieciowego Kinetix zaprojektowany w celu zastąpienia wielu urządzeń zasilania ze wspólnym wejściem, wymaganych w systemach serwonapędów. Moduł działa przy napięciu wejściowym 460 V AC i prądzie znamionowym 10 A, integrując w jednym urządzeniu podstawowe zabezpieczenia obwodów odgałęźnych, wyjścia zasilania i funkcje filtrowania. Model 2094-BL10S upraszcza instalację systemu i układ panelu, zapewniając konfigurowalne przez klienta zabezpieczenie obwodów odgałęźnych oraz wewnętrzny transformator obniżający napięcie do zasilania sterowania. Zapewnia wyjście zasilania 24 V DC o obciążalności prądowej 20 A do funkcji I/O i hamulca, wewnętrzny filtr linii I/O 24 V DC oraz wewnętrzny filtr linii sterowania 230 V AC, zapewniający izolację od zakłóceń elektrycznych.

Najważniejsze cechy

• Zaprojektowany do zastąpienia wielu typowych komponentów zasilania ze wspólnym wejściem w systemach serwonapędów.
• Konfigurowalne przez klienta zabezpieczenie obwodów odgałęźnych umożliwiające podłączenie CB2 i CB3 przed głównym odłącznikiem lub za nim.
• Zintegrowany zasilacz 24 V DC o obciążalności prądowej 20 A do zastosowań związanych z I/O i hamulcem silnika.
• Wyposażony w wewnętrzny transformator obniżający napięcie, który pobiera zasilanie sterowania z głównego wejścia 460 V AC.
• Zawiera wewnętrzny filtr linii I/O 24 V DC oraz wewnętrzny filtr linii sterowania 230 V AC do kondycjonowania zakłóceń.
• Wyposażony w bezpieczne, wymuszenie prowadzone i mechanicznie zatrzaskiwane styki pomocnicze na styczniku sieciowym.

Zastosowania przemysłowe

• Systemy sterowania ruchem wykorzystujące szyny zasilające Bulletin 2093 lub 2094.
• Przemysłowe systemy serwonapędów wymagające zintegrowanego interfejsu sieciowego i dystrybucji zasilania.
• Zautomatyzowane maszyny wymagające bezpiecznego odłączenia zasilania głównego i monitorowania stycznika.
• Wieloosiowe systemy napędowe wymagające wydzielenia stref zakłóceń elektrycznych i zarządzania filtrami.

Dane techniczne

Połączenia i interfejsy

Złącze statusu I/O IOL (21-stykowe)

4-stykowe złącze wejścia zasilania IPL VAC LINE

4-stykowe złącze wyjścia zasilania OPL VAC LOAD

6-stykowe złącze wyjścia zasilania hamulca i wejścia/wyjścia P1L

4-stykowe złącze pomocniczego wyjścia zasilania P2L

2-stykowe złącze wyjścia zasilania sterowania CPL

Wytyczne dotyczące instalacji

• Wymagania dotyczące obudowy: Urządzenie należy zamontować w uziemionej, przewodzącej obudowie zapewniającej stopień ochrony IP55, aby spełnić wymagania UL i CE.
• Powierzchnia montażowa: Zainstaluj moduł wewnątrz obudowy, na płaskiej, sztywnej i pionowej powierzchni, wolnej od wstrząsów, drgań, wilgoci, mgły olejowej, pyłu i oparów korozyjnych.
• Pozycja montażowa: Zamontuj moduł wyłącznie w pozycji pionowej; nie montuj modułu na boku.
• Odstępy zapewniające przepływ powietrza: Zachowaj minimalny odstęp 50,8 mm (2,0 cala) nad i pod modułem, aby zapewnić przepływ powietrza i dostęp do systemu. Wymagany jest minimalny odstęp w głąb szafy wynoszący 250 mm (9,8 cala).
• Kompatybilność EMC: Zamontuj moduł interfejsu sieciowego na tym samym panelu co napęd i możliwie blisko napędu, aby zminimalizować zakłócenia elektryczne.
• Wymagania dotyczące okablowania: Użyj przewodu miedzianego przystosowanego do temperatury co najmniej 75°C. Wykonaj połączenia zgodnie z poniższymi szczegółowymi specyfikacjami:
  • Złącza IPL / OPL: Przekrój przewodu od 2,5 do 25 mm² (14–4 AWG), długość odizolowania 16,0 mm (0,63 cala), moment dokręcania 2,7 N-m (24 lb-in).
  • Złącza CPL / P2L: Przekrój przewodu od 0,2 do 4,0 mm² (24–10 AWG), długość odizolowania 7,0 mm (0,28 cala), moment dokręcania od 0,5 do 0,6 N-m (4,4–5,3 lb-in).
  • Złącze P1L: Przekrój przewodu od 0,08 do 1,5 mm² (28–16 AWG), długość odizolowania 7,0 mm (0,28 cala), moment dokręcania od 0,22 do 0,25 N-m (1,9–2,2 lb-in).
  • Złącze IOL: Przekrój przewodu od 0,5 do 1,5 mm² (22–14 AWG), długość odizolowania 6,0 mm (0,25 cala), moment dokręcania 1,13 N-m (10 lb-in).
• Uziemienie: Upewnij się, że połączenie uziemienia obudowy zostało prawidłowo wykonane w ramach uziemionej konfiguracji zasilania.
