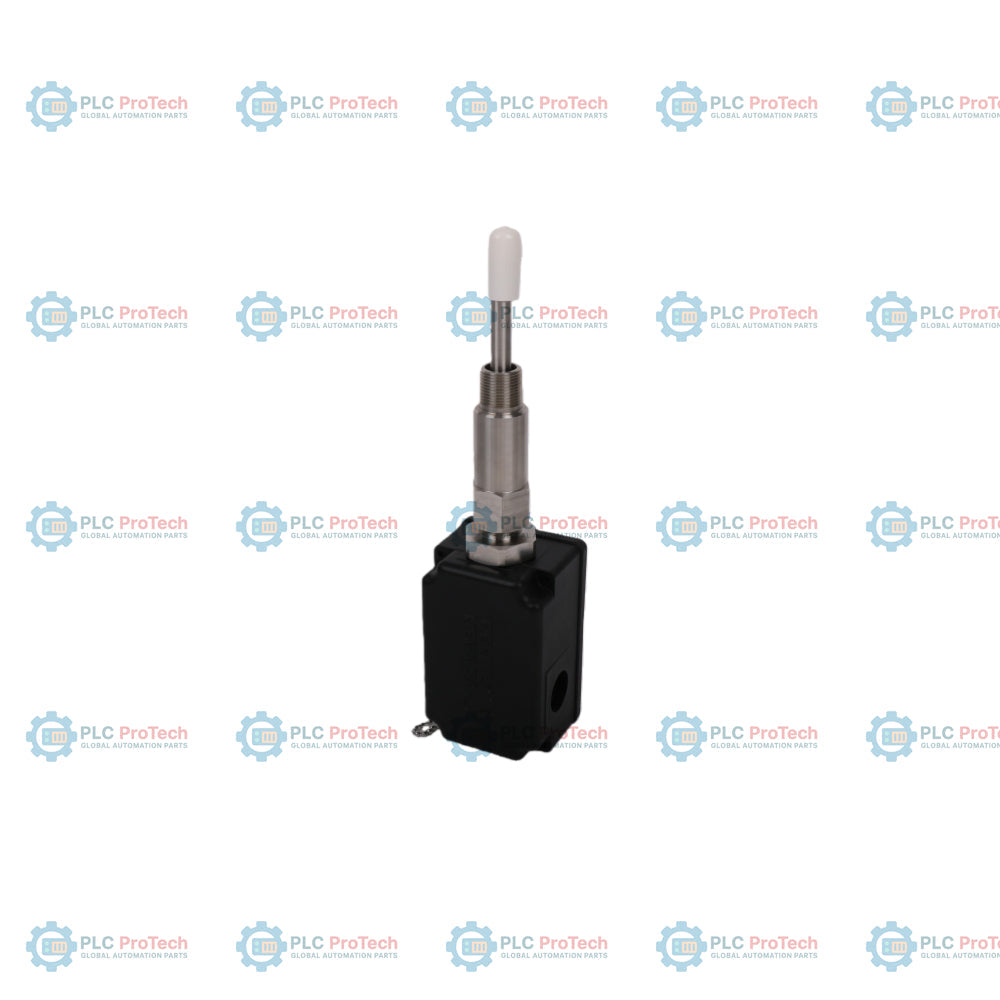

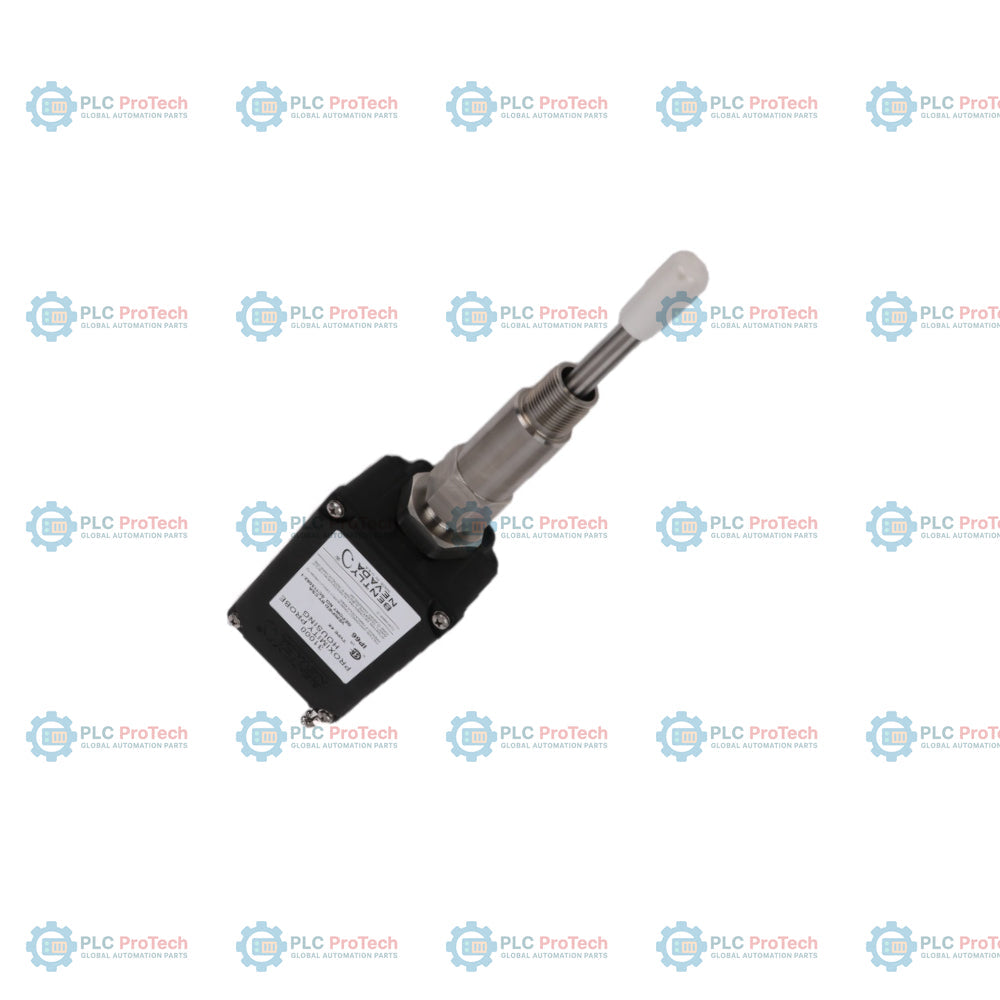

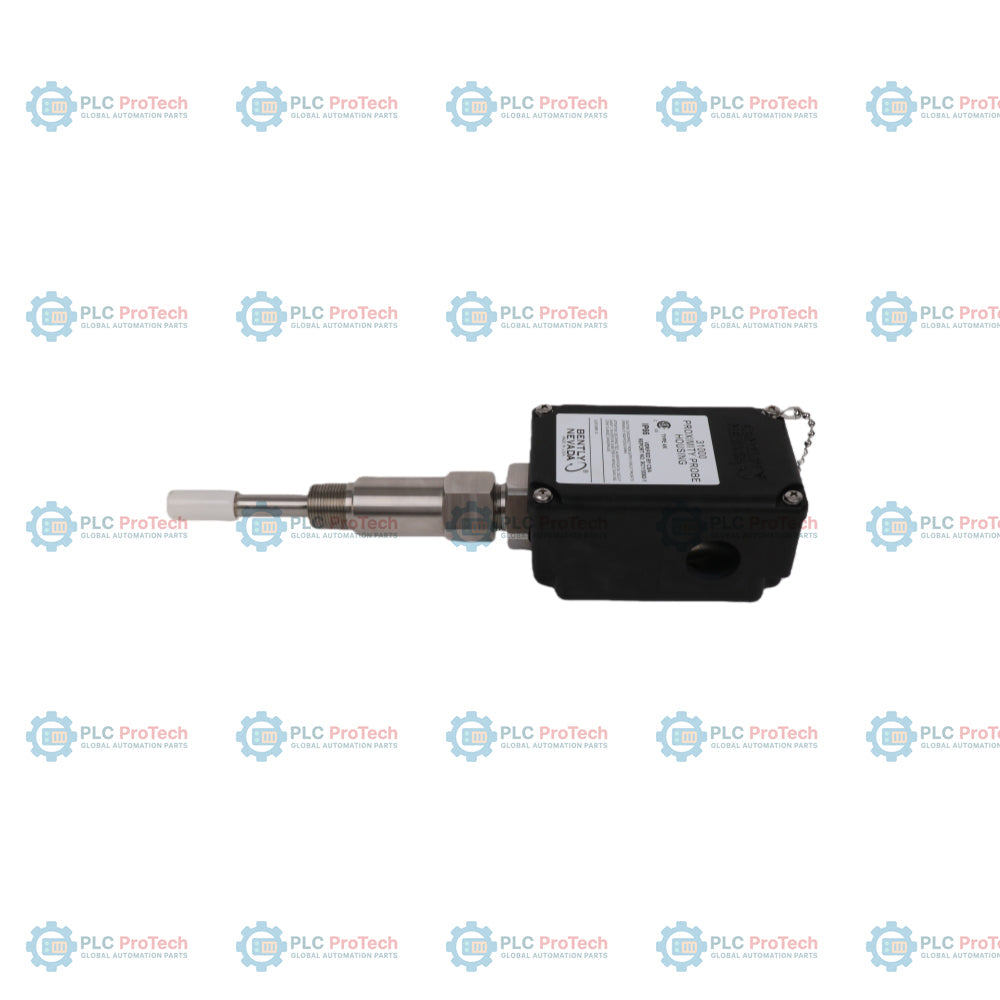

Bently Nevada 31000-28-05-00-037-03-02 3300 XL 8 mm zespół obudowy sondy zbliżeniowej

Opis produktu

 31000-28-05-00-037-03-02 to wzmocniony zespół obudowy sondy zbliżeniowej, przeznaczony do zewnętrznego montażu przetworników 3300 XL 8 mm. Zespół ten jest kluczowym elementem infrastruktury w rafineriach, elektrowniach cieplnych i zakładach górniczych, gdzie umożliwia pomiary drgań promieniowych lub pomiary Keyphasor bez konieczności demontażu maszyny. Dzięki zapewnieniu zewnętrznego dostępu do regulacji szczeliny i wymiany sondy seria 31000 znacznie skraca MTTR (średni czas naprawy) oraz przestoje operacyjne. Obudowa wykonana z wysokowytrzymałego, wzmocnionego włóknem szklanym siarczku polifenylenu (PPS) i stali nierdzewnej jest w pełni zgodna z normą API 670, zapewniając przeciwwybuchową i odporną na korozję barierę dla sond zbliżeniowych w najbardziej niebezpiecznych i wymagających środowiskach przemysłowych.

Objaśnienie sufiksu

Ciąg konfiguracyjny 31000-28-05-00-037-03-02 określa dokładny interfejs mechaniczny i elektryczny obudowy:

• 28 (sonda ze złączem): Obejmuje sondę 3300 XL 8 mm z wieloma międzynarodowymi dopuszczeniami.

• 05 (długość przewodu sondy): Wyposażona w przewód sondy o długości 0,5 metra (20 cali).

• 00 (długość adaptera dystansowego): W tej konfiguracji nie zastosowano adaptera dystansowego.

• 037 (opcja penetracji sondy): Określa wymiar „D” wynoszący 3,7 cala (94 mm), wskazujący głębokość sondy w obudowie maszyny.

• 03 (złączki): Obejmuje kompletny zestaw złączek: dwie zaślepki, jedną złączkę 3/4-14 NPT, jeden reduktor SST (3/4-14 do 1/2-14 NPT) oraz uchwyt uszczelniający przewodu z wieloma przelotkami.

• 02 (opcja gwintu montażowego): Wykorzystuje gwint montażowy 3/4-14 NPT.

Specyfikacje techniczne

Często zadawane pytania dotyczące inżynierii terenowej

Czy tej obudowy można używać do pomiarów osiowego położenia wzdłużnego?

Chociaż model 31000 jest standardem w pomiarach drgań promieniowych, firma Bently Nevada zaleca obudowę 21022 do pomiarów osiowego położenia za pomocą dwóch sond zbliżeniowych, aby zapewnić odpowiednie ustawienie i redundancję wymaganą dla bezpieczeństwa układu wzdłużnego.

Jak materiał PPS sprawdza się w środowiskach agresywnych chemicznie?

Siarczek polifenylenu (PPS) to zaawansowany termoplast znany z wyjątkowej odporności na korozję. Jest odporny na większość chemikaliów przemysłowych, jednak użytkownicy powinni monitorować poziomy pH, ponieważ skrajne wartości mogą z czasem powodować erozję końcówki sondy, potencjalnie naruszając uszczelnienie ciśnieniowe.

Czy obudowa jest przeznaczona do utrzymywania wewnętrznego ciśnienia maszyny?

Model 31000 posiada certyfikaty NEMA 4X (woda kierowana wężem) i IP66, ale nie jest zbiornikiem przystosowanym do pracy pod ciśnieniem. Uszczelnia różnicę ciśnień między końcówką sondy a korpusem obudowy za pomocą pierścieni uszczelniających Viton i Neoprene, lecz nie jest przeznaczony do wytrzymywania wysokich ciśnień wewnętrznych maszyny.

Wytyczne dotyczące instalacji i konserwacji inżynieryjnej

• Zapobieganie rezonansowi mechanicznemu: W przypadku całkowitej długości tulei (wymiarów „C” plus „D”) przekraczającej 12 cali (305 mm) należy zamontować dodatkowe podparcie tulei w pobliżu końcówki sondy. Brak takiego podparcia może prowadzić do rezonansu mechanicznego, powodując zakłócenia sygnału lub zmęczeniowe uszkodzenie tulei.

• Wymagania dotyczące momentu dokręcania: Podczas instalacji nakrętkę mocującą należy dokręcić dokładnie momentem 29,4 N-m (260 in-lb). Prawidłowy moment dokręcania zapewnia uszczelnienie środowiskowe i zapobiega wysuwaniu się sondy wskutek drgań maszyny.

• Odprowadzanie ładunków elektrostatycznych w strefach zagrożonych: Materiał obudowy PPS jest przeznaczony do rozpraszania ładunków elektrostatycznych zgodnie z EN50014. Należy zawsze upewnić się, że zamontowano wkładkę uziemiającą, a obudowa jest prawidłowo połączona z uziemieniem maszyny, aby zapobiec gromadzeniu się ładunków statycznych w atmosferze wybuchowej.

• Kontrola pierścienia uszczelniającego: Podczas każdej regulacji sondy należy sprawdzić neoprenowy pierścień uszczelniający między tuleją a obudową. Jeśli pierścień wykazuje oznaki trwałego odkształcenia po ściskaniu lub degradacji chemicznej, należy go wymienić w celu utrzymania stopnia ochrony środowiskowej IP66.
