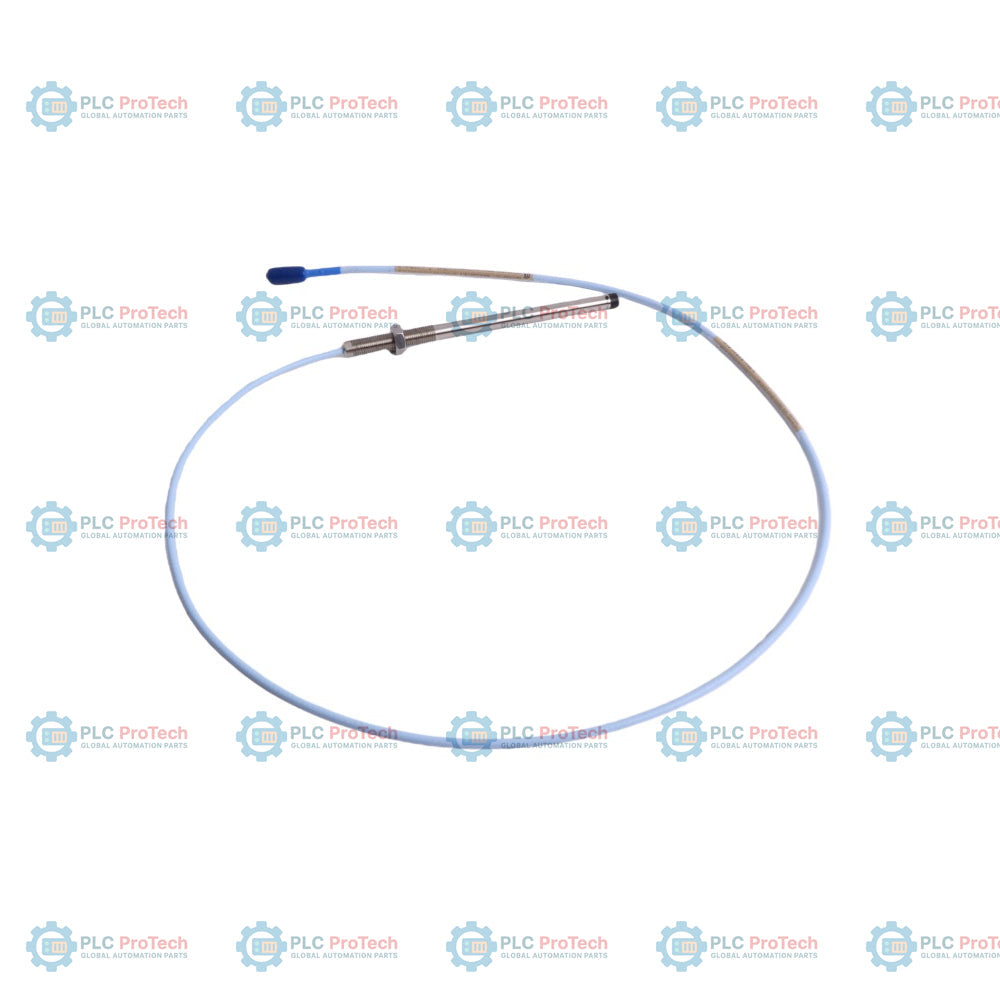

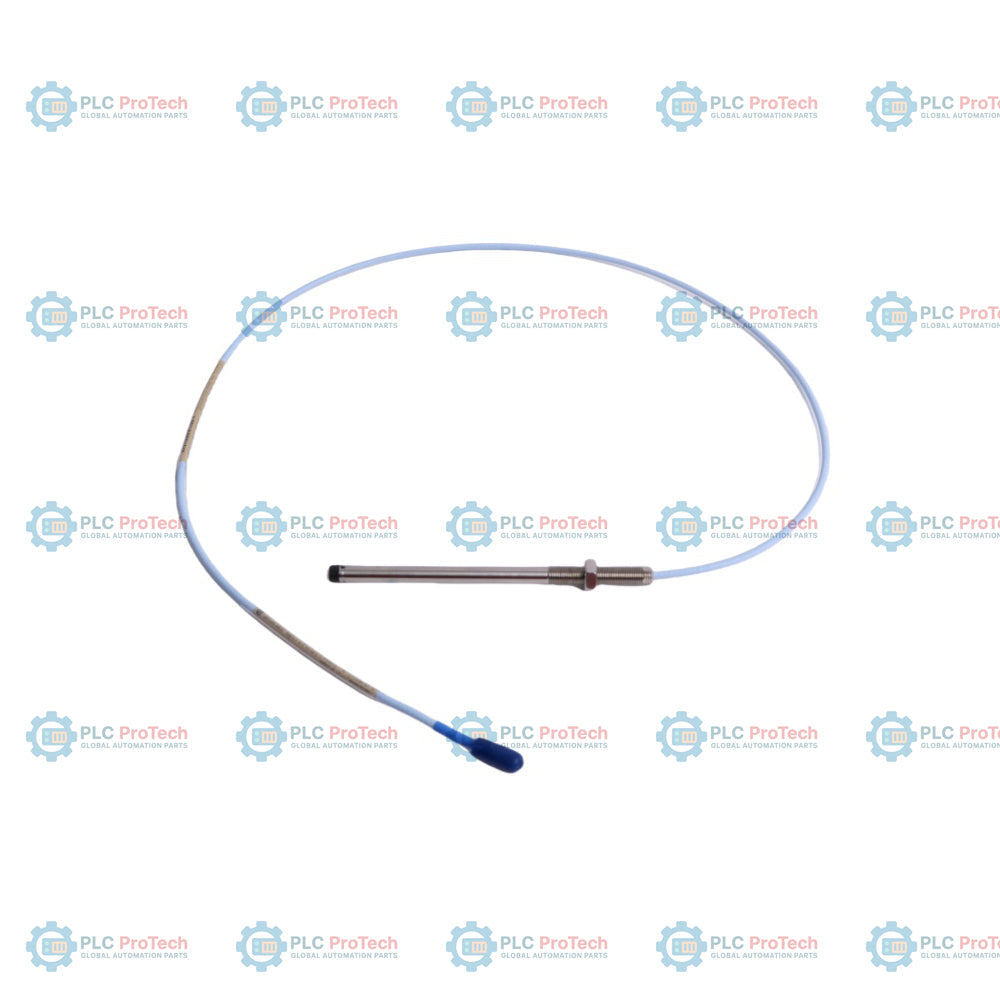

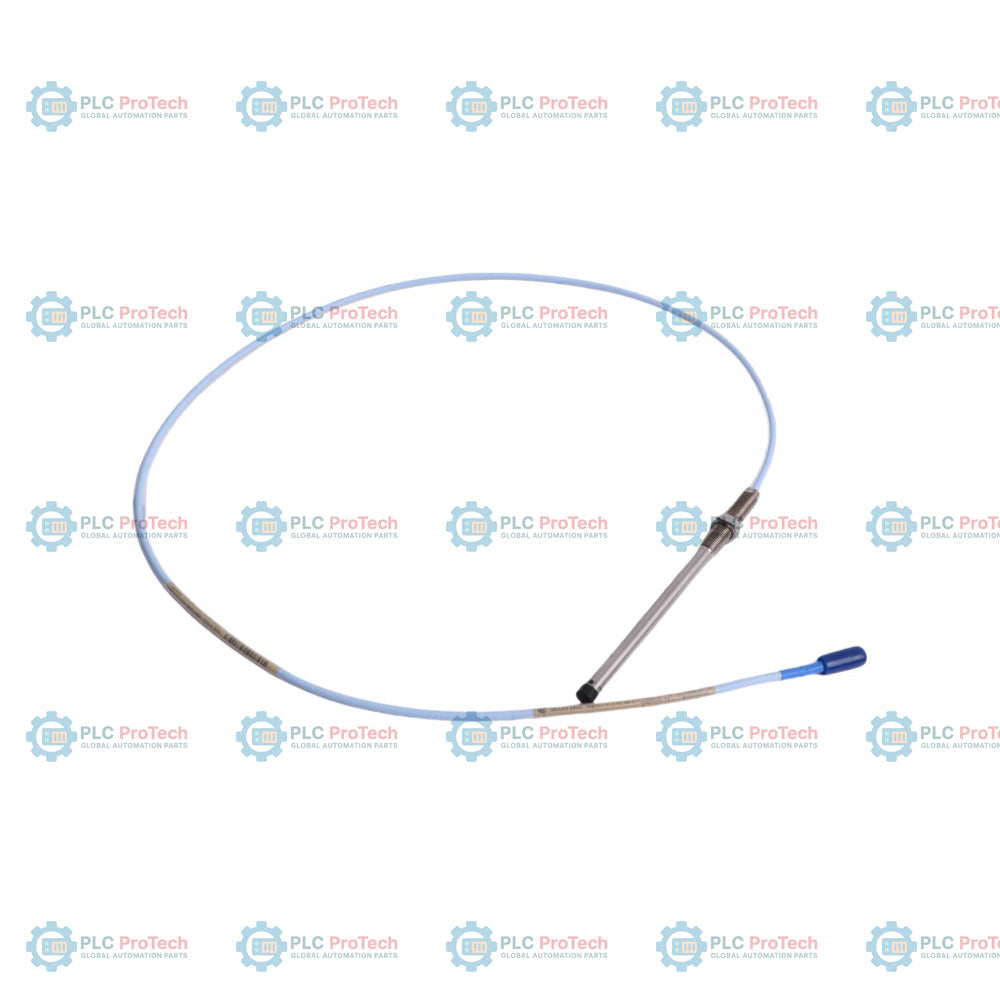

Bently Nevada 330101-33-60-10-02-00 3300 XL 8 mm sonda zbliżeniowa

Opis

Zapewniająca precyzyjny, bezkontaktowy pomiar drgań i położenia wału sonda Bently Nevada 330101-33-60-10-02-00 to nieopancerzona sonda zbliżeniowa 8 mm, zaprojektowana do systemu przetwornika zbliżeniowego 3300 XL. Ta konkretna konfiguracja obejmuje niegwintowaną długość 3,3 cala oraz całkowitą długość obudowy 6,0 cala i standardowy gwint 3/8-24 UNF. Jest wyposażona w przewód o całkowitej długości 1,0 metra (3,3 stopy), zakończony miniaturowym współosiowym złączem ClickLoc. Ta konfiguracja sondy, przeznaczona do zastosowań, w których nie są wymagane dopuszczenia jednostek certyfikujących (opcja 00), jest zoptymalizowana do stałego montażu wewnątrz maszyn lub w specjalnie przeznaczonych przewodach ochronnych, co odróżnia ją od modeli opancerzonych lub certyfikowanych do stref zagrożonych.

Ponieważ ta konfiguracja ma całkowitą długość 1,0 metra, wymaga dopasowanego przewodu przedłużającego (zwykle 4,0 metra dla systemu 5-metrowego lub 8,0 metra dla systemu 9-metrowego) oraz czujnika Proximitor 3300 XL skonfigurowanego dla tej samej długości systemu. Sonda działa na zasadzie prądów wirowych, emitując sygnał radiowy o wysokiej częstotliwości w kierunku obszaru docelowego w celu wykrycia minimalnego przemieszczenia wału, co umożliwia wczesne wykrycie potencjalnych awarii, takich jak niewspółosiowość wirnika, zużycie łożysk i niewyważenie.

Cechy

• Standardowa końcówka o średnicy 8 mm jest zoptymalizowana do bezkontaktowych pomiarów przemieszczenia metodą prądów wirowych.
• Wytrzymała konstrukcja końcówki i korpus sondy wykonany z wysokogatunkowej stali nierdzewnej są przystosowane do pracy w trudnych warunkach obudów maszyn.
• Standardowa konstrukcja nieopancerzona zapewnia maksymalną elastyczność prowadzenia przez kanały maszynowe lub wewnętrzne trasy.
• Miniaturowe współosiowe złącze ClickLoc zapewnia bezpieczne, odporne na drgania połączenie elektryczne.
• Wytrzymały mechanizm uszczelnienia ciśnieniowego z wysokiej jakości o-ringiem Viton, zapobiegający migracji oleju i gazu.
• Bezproblemowa integracja ze standardowymi czujnikami zbliżeniowymi Proximitor serii 3300 XL i standardowymi przewodami przedłużającymi.

Zastosowania

• Monitorowanie drgań promieniowych wału i położenia osiowego w szybkoobrotowych maszynach wirnikowych.
• Pomiary przemieszczenia wirnika i siły wzdłużnej w turbinach parowych, turbinach gazowych i sprężarkach przemysłowych.
• Stałe systemy ochrony maszyn dla krytycznych pomp, wentylatorów, dmuchaw i przekładni.
• Łańcuchy monitorowania stanu turbin do hydroelektrowni i elektrowni cieplnych.

Informacje dotyczące zamawiania

Specyfikacje techniczne

Połączenia i interfejsy

Kabel sondy jest zakończony pozłacanym miniaturowym złączem koncentrycznym ClickLoc. Złącze należy dokręcić ręcznie do standardowego kabla przedłużającego 3300 XL, aby zapewnić prawidłową transmisję sygnału o wysokiej częstotliwości i uszczelnienie mechaniczne wewnątrz pętli monitorowania drgań.

Wytyczne dotyczące instalacji

• Zamontuj sondę z odpowiednią szczeliną zgodnie z kalibracją systemu (zwykle 1,27 mm lub 50 milsów dla standardowego obiektu ze stali AISI 4140).
• Upewnij się, że długość części bez gwintu (3,3 cala) i całkowita długość obudowy (6,0 cala) są odpowiednio dopasowane do konstrukcji oprawy łożyska, aby zapobiec zetknięciu końcówki sondy z wałem obiektu.
• Nie przekraczaj maksymalnej długości zazębienia gwintu wynoszącej 0,563 cala dla standardowych gwintów 3/8-24 UNF, aby zapobiec zakleszczaniu.
• Poprowadź standardowy kabel koncentryczny, stosując odpowiednie ekranowanie, osłony kablowe i techniki uziemiania, aby zminimalizować zakłócenia elektromagnetyczne i częstotliwości radiowych (EMI/RFI).

Zgodność i certyfikaty

Ta konkretna konfiguracja (opcja 00) nie posiada certyfikatów dla stref zagrożonych. W zastosowaniach w strefach sklasyfikowanych lub atmosferach wybuchowych, wymagających certyfikatów takich jak ATEX, IECEx lub CSA, należy wybrać wariant z opcją zatwierdzenia przez agencję -05.
