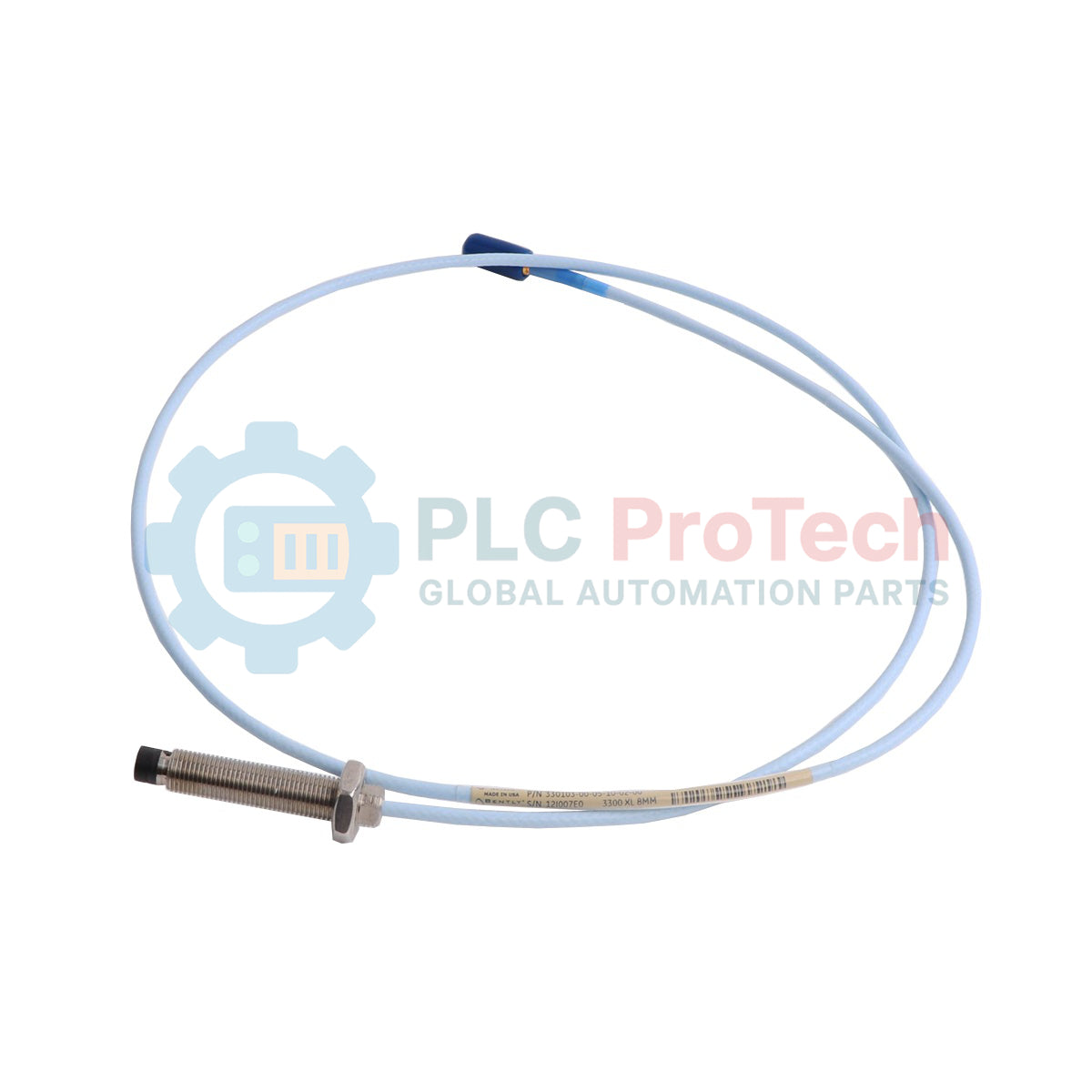

Bently Nevada 330103-00-08-10-01-CN Sonda zbliżeniowa 3300 XL 8 mm

Opis

Zaprojektowany do przemysłowego monitorowania drgań i położenia model 330103-00-08-10-01-CN to czujnik prądów wirowych należący do systemu przetwornika zbliżeniowego Bently Nevada 3300 XL 8 mm Proximity Transducer System. Sonda zapewnia precyzyjne, bezkontaktowe pomiary przemieszczenia wału, rozszerzalności cieplnej i prędkości obrotowej szybko obracających się maszyn.

Konfiguracja tego konkretnego modelu obejmuje odcinek bez gwintu o długości 0 mm oraz całkowitą długość obudowy wynoszącą 80 mm, dzięki czemu idealnie nadaje się do kompaktowych instalacji, w których pełne wykorzystanie bezpośredniego zazębienia gwintu jest wymagane. Końcówka sondy, zaprojektowana do pracy w wymagających warunkach maszynowych, jest wykonana z wysokowydajnego polisiarczku fenylenu (PPS) i połączona z obudową ze stali nierdzewnej AISI 303 lub 304. Zintegrowany o-ring Viton zapewnia trwałe uszczelnienie ciśnieniowe między końcówką sondy a obudową. Ten wariant zawiera kabel koncentryczny o długości 1,0 metra (3,3 stopy), zakończony miniaturowym złączem koncentrycznym ClickLoc i fabrycznie zamontowaną osłoną złącza, zoptymalizowanymi pod kątem niezawodnej transmisji sygnału do przetwornika zbliżeniowego lub modułu proximitor.

Funkcje

• Bezkontaktowa, bezzużyciowa technologia pomiaru prądów wirowych.
• Końcówka sondy z polisiarczku fenylenu (PPS), zapewniająca doskonałą odporność chemiczną i stabilność mechaniczną w trudnych warunkach.
• Gwintowana obudowa ze stali nierdzewnej AISI 303/304.
• Uszczelnienie o-ringiem Viton zapobiegające migracji płynów wzdłuż korpusu sondy.
• Miniaturowe złącze koncentryczne ClickLoc ze zintegrowaną osłoną złącza, zapewniające lepszą ochronę mechaniczną połączenia.
• Atesty bezpieczeństwa i środowiskowe właściwe dla danego kraju, oznaczone symbolem CN.

Zastosowania

• Monitorowanie drgań wału i położenia wzdłużnego oporowego turbin parowych i gazowych.
• Śledzenie dynamicznych przemieszczeń i drgań promieniowych sprężarek odśrodkowych.
• Pomiar niewspółosiowości wału i szczeliny powietrznej generatorów hydroelektrycznych.
• Systemy diagnostyczne do wysokowydajnych przemysłowych przekładni i pomp.

Specyfikacja techniczna

Połączenia i interfejsy

Wskazówki dotyczące instalacji

• Odstęp boczny: Należy zapewnić minimalny odstęp równy 1,5 średnicy końcówki sondy od otaczających obiektów metalowych, aby zapobiec zakłóceniom bocznym.
• Promień gięcia kabla: Należy zachować minimalny promień gięcia kabla wynoszący 25,4 mm (1,0 cala), aby uniknąć uszkodzenia konstrukcji wewnętrznego przewodu koncentrycznego.
• Limity momentu dokręcania: Nie należy przekraczać maksymalnego momentu instalacyjnego zalecanego dla standardowych gwintów M10 x 1 w obudowach czujników ze stali nierdzewnej.
• Integralność połączenia: Przed połączeniem należy upewnić się, że złącza ClickLoc są całkowicie suche i czyste, a także sprawdzić, czy osłona złącza jest prawidłowo osadzona.
