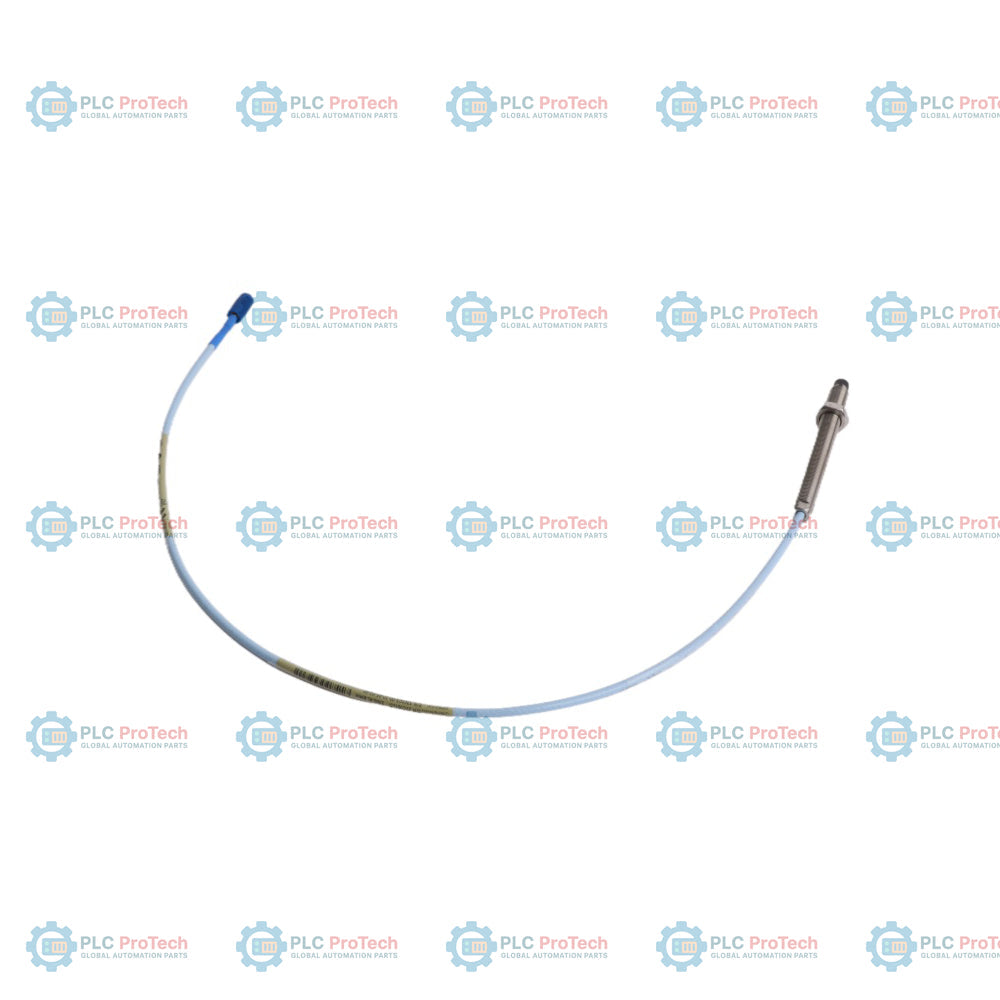

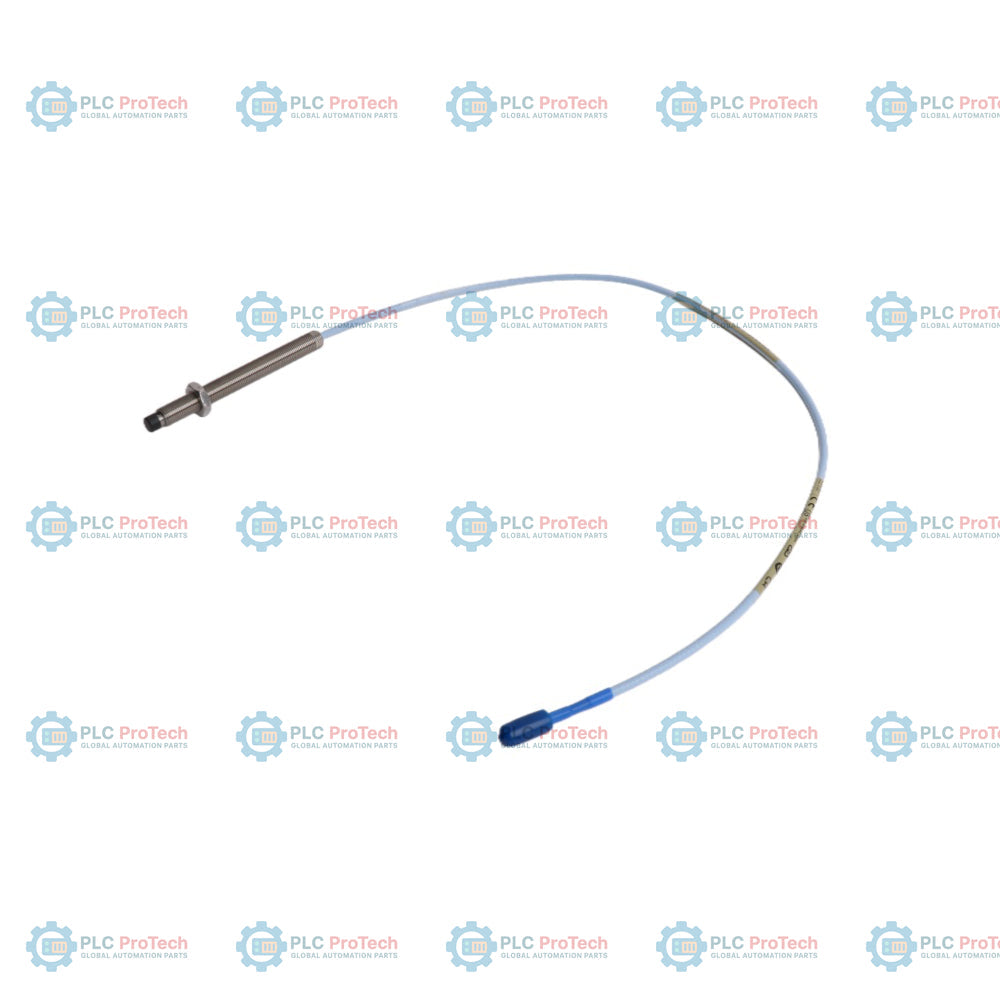

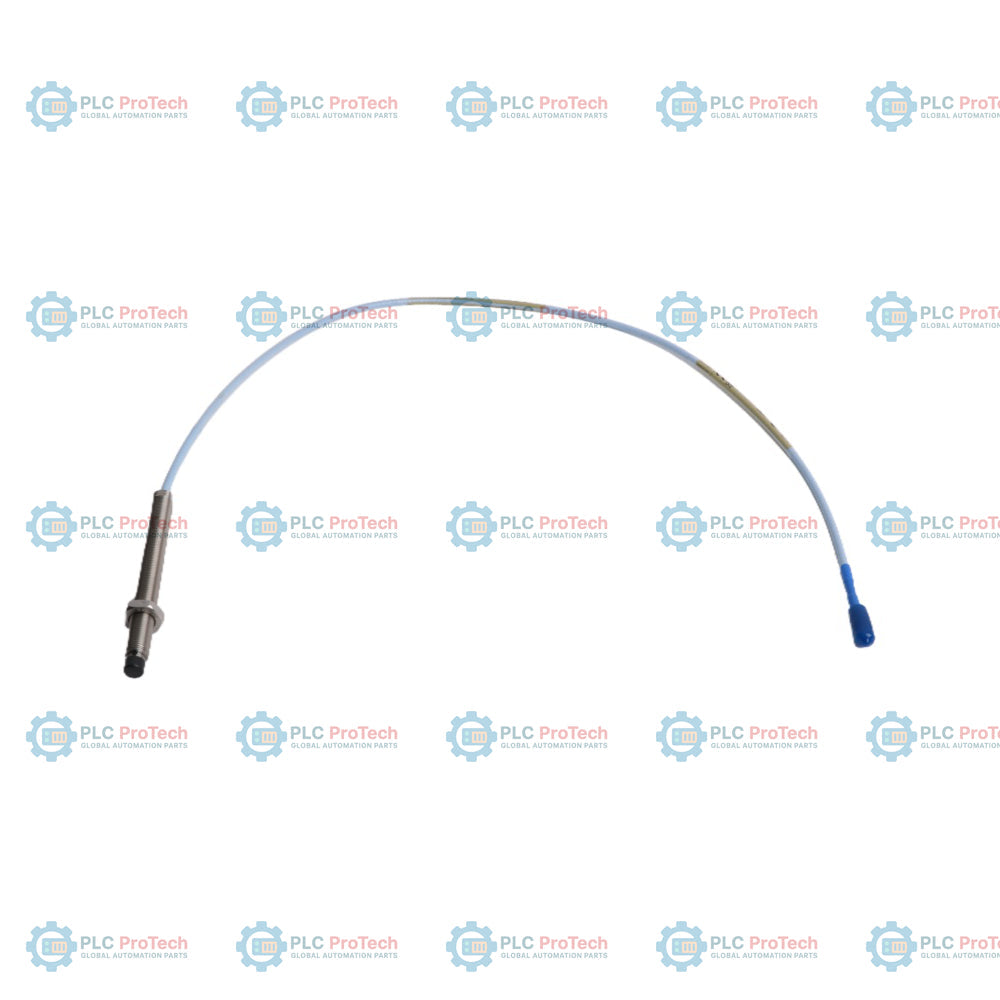

Option 00 (długość niegwintowana 0 mm) i Option 10 (całkowita długość obudowy 100 mm) określają dokładny układ fizyczny 330103-00-10-05-02-05 sondy zbliżeniowej 3300 XL 8 mm. Ta konfiguracja czujnika prądów wirowych ma gwint metryczny M10 x 1 i nie jest wyposażona w opancerzenie ochronne. Należy do systemu przetwornika zbliżeniowego 3300 XL 8 mm i współpracuje z czujnikiem Proximitor 3300 XL oraz standardowym kablem przedłużającym do monitorowania drgań wału, położenia osiowego i prędkości obrotowej maszyn wirujących.
Całkowita długość wynosząca 0,5 metra (Option 05) sprawia, że ta konfiguracja idealnie nadaje się do bezpośredniego podłączenia w miejscach o ograniczonej przestrzeni montażowej, minimalizując nadmiar kabla wymagający uporządkowania. Sonda jest zakończona miniaturowym męskim koncentrycznym złączem ClickLoc bez osłony złącza (Option 02) i ma certyfikaty do stosowania w strefach zagrożonych wybuchem zgodnie z Option 05 (dopuszczenia CSA, ATEX i IECEx). W przeciwieństwie do wariantów z opancerzoną obudową (takich jak seria 330104) lub konfiguracji z wbudowaną osłoną złącza (Option 01), sonda wykorzystuje standardowy nieopancerzony kabel trójosiowy 75 omów. Zapewnia bezpośrednią zamienność ze standardowymi komponentami systemu 3300 XL przy zachowaniu zgodności parametrów elektrycznych i fizycznych.
Typowe zastosowania przemysłowe obejmują:
| Opcja / segment | Kod na tej jednostce SKU | Opis / znaczenie |
|---|---|---|
| Numer części do zamówienia | 330103-00-10-05-02-05 | Sonda zbliżeniowa 3300 XL 8 mm, gwint M10 x 1, nieopancerzona |
| A — opcja długości niegwintowanej | 00 | Długość niegwintowana 0 mm |
| B — opcja całkowitej długości obudowy | 10 | Całkowita długość obudowy 100 mm |
| C — opcja całkowitej długości | 05 | Całkowita długość 0.5 metra (1.6 stopy) |
| D — opcja złącza i kabla | 02 | Miniaturowe koncentryczne złącze ClickLoc, standardowy kabel FEP |
| E — opcja dopuszczenia przez jednostkę certyfikującą | 05 | Dopuszczenia CSA, ATEX i IECEx |
| Parametr | Wartość / specyfikacja |
|---|---|
| Producent | Bently Nevada (Baker Hughes) |
| Numer części/model | 330103-00-10-05-02-05 |
| Typ produktu | Sonda zbliżeniowa 3300 XL 8 mm |
| Rozmiar gwintu | Gwint metryczny M10 x 1 |
| Materiał obudowy | Stal nierdzewna AISI 303 lub 304 (SST) |
| Materiał końcówki | Polisiarczek fenylenu (PPS) |
| Izolacja kabla | 75-omowy trójosiowy, izolowany kopolimerem etylenu i propylenu fluorowanym (FEP) |
| Zakres temperatury pracy | -52 degC do +177 degC (-62 degF do +350 degF) |
| Średnica końcówki sondy | 8.0 mm (0.31 in) |
| Maksymalny znamionowy moment dokręcania | 22.6 N-m (200 in-lbf) |
| Zalecany moment dokręcania | 7.5 N-m (66 in-lbf) |
| Maksymalne zazębienie gwintu | 15 mm |
| Wytrzymałość na rozciąganie (od obudowy do przewodu) | maksymalnie 330 N (75 lbf) |
| Minimalny promień gięcia kabla | 25.4 mm (1.0 in) |
| Zakres liniowy (nominalny) | 2.0 mm (80 mils) |
| Czułość (nominalna) | 7.87 V/mm (200 mV/mil) |
| Masa | 0.10 kg |
| Wymiary | 200 mm x 150 mm x 40 mm (wys. x szer. x gł.) |
Podczas prowadzenia przewodu należy zachować minimalny promień gięcia kabla wynoszący 25.4 mm (1.0 in), aby zapobiec uszkodzeniu wewnętrznych przewodów. W przypadku zazębienia gwintu należy zapewnić wyrównanie ze standardowym wewnętrznym gwintem współpracującym M10 x 1, przy maksymalnym zazębieniu wynoszącym 15 mm, aby zapobiec zakleszczeniu. Obudowę sondy należy dokręcić zalecanym momentem 7.5 N-m (66 in-lbf), nie przekraczając bezwzględnego limitu 22.6 N-m (200 in-lbf). Złote złącza ClickLoc należy łączyć ręcznie, bez użycia szczypiec, chyba że są łączone ze złączem ze stali nierdzewnej innym niż XL — w takim przypadku wymagane jest dodatkowe dokręcenie o 1/8 obrotu.
Element 330103-00-10-05-02-05 posiada certyfikaty do stref zagrożonych wybuchem zgodnie z opcją 05:
