Sonda zbliżeniowa Bently Nevada 330103-00-10-10-12-05 3300 XL 8 mm

SKU 330103-00-10-10-12-05

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330103-00-10-10-12-05
Country of origin:Stany Zjednoczone
Product Type: Sonda zbliżeniowa 3300 XL 8 mm
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 140g
Dimensions: 45 mm x 95 mm x 95 mm (W x S x G)
Shipping port: Xiamen
Warranty: 12 months

Opis

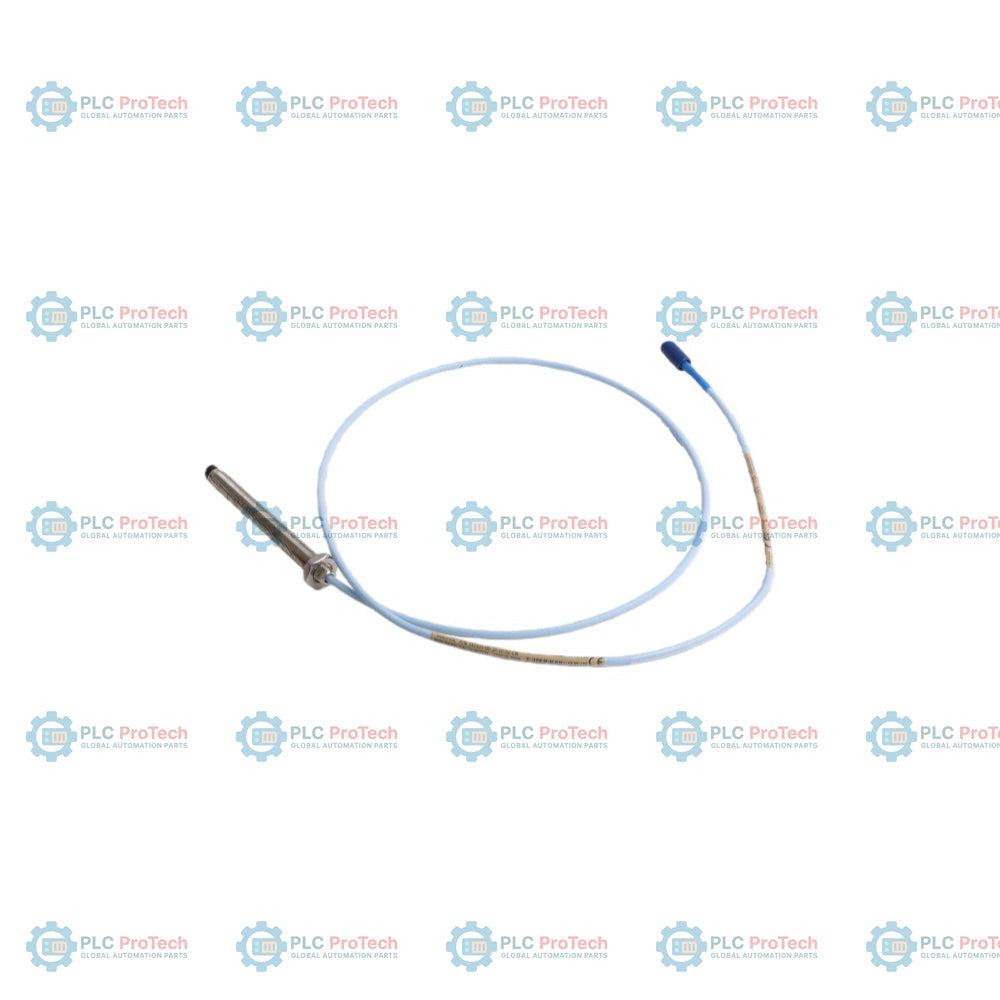

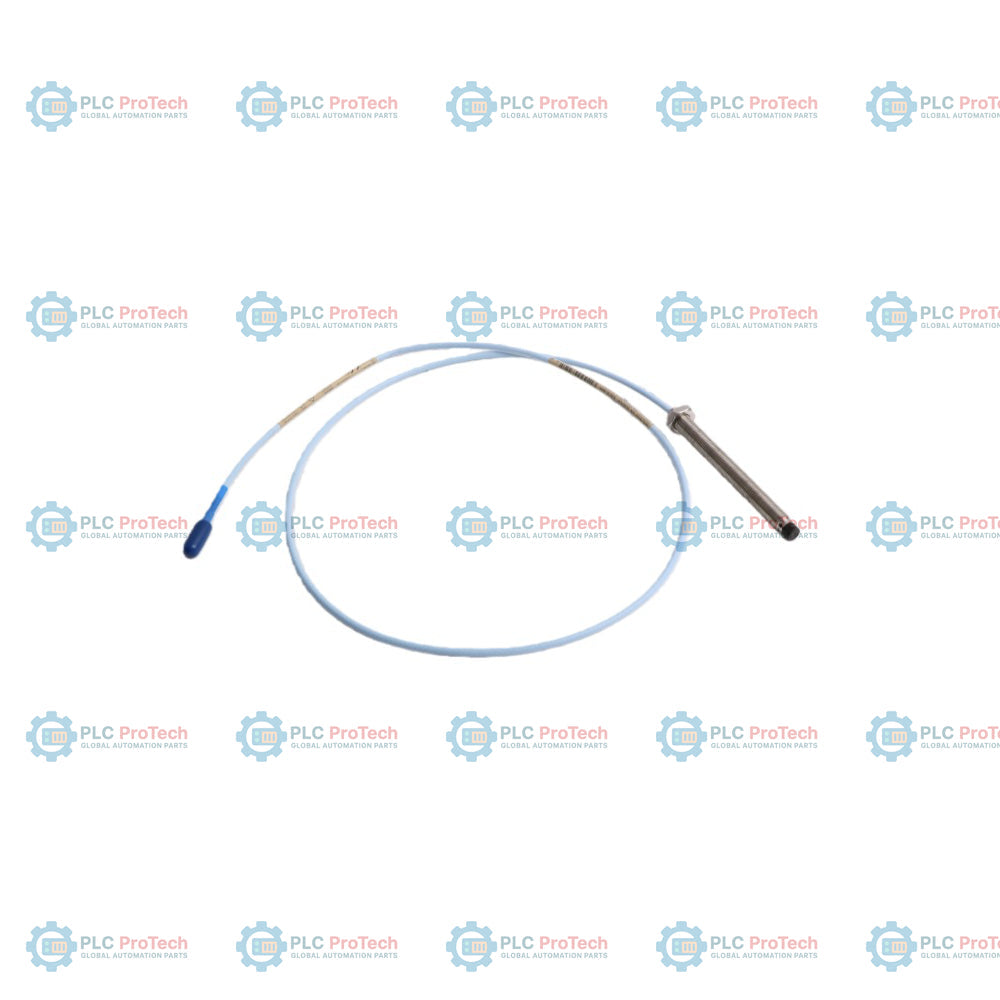

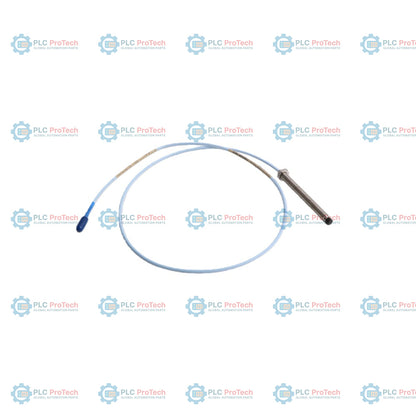

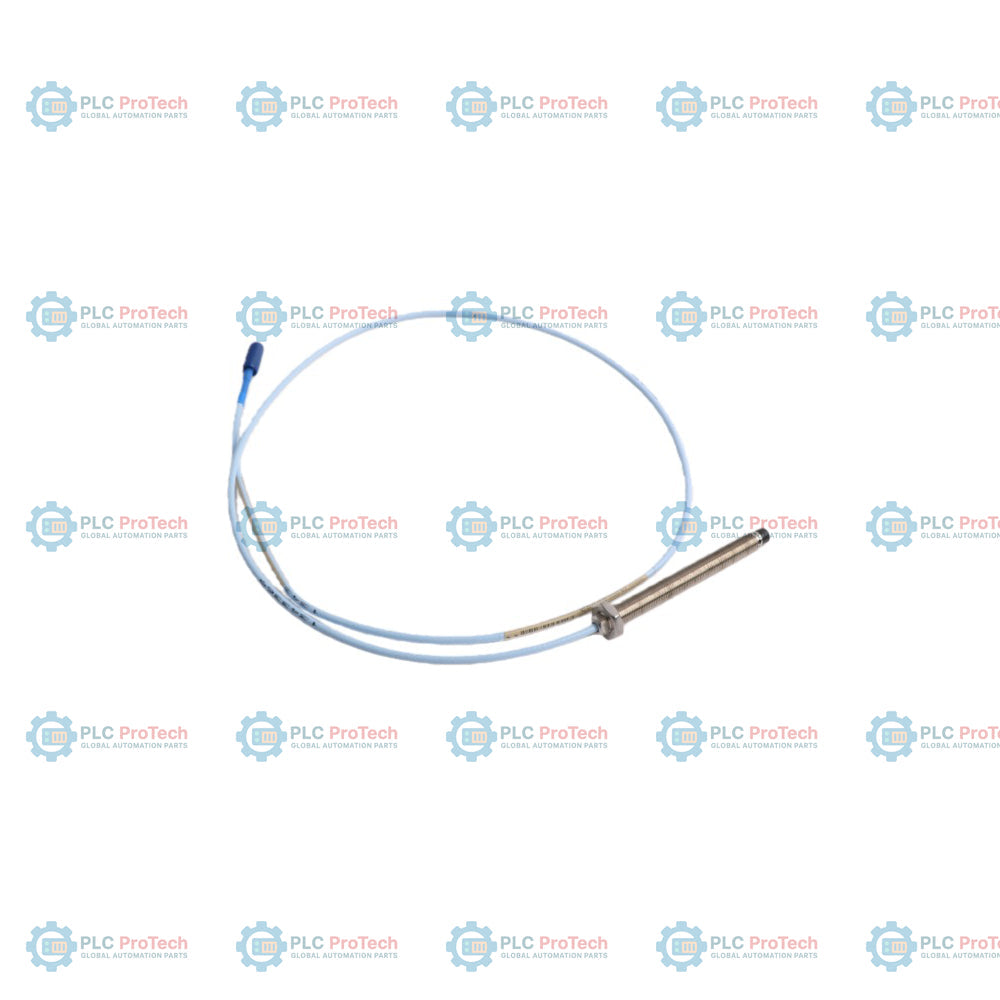

Ten 330103-00-10-10-12-05 to sonda zbliżeniowa 3300 XL 8 mm skonfigurowana do instalacji metrycznych. Sonda ma gwint M10 x 1, obudowę o długości 100 mm i całkowitą długość systemu 1,0 m. Jest wyposażona w kabel FluidLoc oraz standardowe miniaturowe złącze koncentryczne ClickLoc, zapewniające niezawodny bezkontaktowy pomiar przemieszczeń w zastosowaniach związanych z monitorowaniem maszyn krytycznych, takich jak turbiny parowe, sprężarki i pompy.

Ten przetwornik został zaprojektowany z myślą o bezproblemowej integracji z łańcuchami monitorującymi 3300 XL 8 mm, w tym kompatybilnością z czujnikami Proximitor 3300 XL i kablami przedłużającymi. Konstrukcja kabla FluidLoc ma na celu zapobieganie migracji płynów procesowych przez powłokę kabla. Opcja -05 oznacza, że urządzenie jest certyfikowane do użytku w strefach zagrożonych wybuchem i spełnia wymagania CSA, ATEX oraz IECEx.

Cechy

Gwintowany korpus sondy M10 x 1
Długość obudowy 100 mm (opcja 10)
Całkowita długość systemu 1,0 metra (opcja 10)
Kabel FluidLoc (opcja 12) zapewniający zwiększoną odporność na płyny
Miniaturowe złącze koncentryczne ClickLoc
0,0 cala długości części niegwintowanej (opcja 00)
Dopuszczenia CSA, ATEX i IECEx do stosowania w strefach zagrożonych wybuchem (opcja 05)

Zastosowania

Pomiar drgań promieniowych i położenia osiowego maszyn wirujących
Krytyczna ochrona maszyn turbin, sprężarek i dużych pomp
Wysoce niezawodne monitorowanie przemieszczeń w niebezpiecznych środowiskach
Wymagania dotyczące szczelnej instalacji, gdy kluczowe jest uszczelnienie kabla

Informacje dotyczące zamawiania

Opcja	Kod	Opis
Numer katalogowy do zamówienia	330103-00-10-10-12-05	Sonda zbliżeniowa 3300 XL 8 mm, M10 x 1, FluidLoc
A — Długość części niegwintowanej	00	0,0 cala (0 mm) długości części niegwintowanej
B — Długość obudowy	10	Długość obudowy 100 mm
C — Całkowita długość	10	1,0 metra (3,3 stopy)
D — Złącze/kabel	12	Miniaturowe złącze ClickLoc, kabel FluidLoc
E — Dopuszczenie jednostki certyfikującej	05	Dopuszczenia CSA, ATEX, IECEx

Specyfikacje techniczne

Parametr	Specyfikacja
Producent	Bently Nevada
Numer części	330103-00-10-10-12-05
Średnica sondy	8 mm (0,31 cala)
Rozmiar gwintu	M10 x 1
Długość obudowy	100 mm
Długość części niegwintowanej	0 mm
Całkowita długość systemu	1,0 metra
Typ złącza	Miniaturowe złącze koncentryczne ClickLoc
Typ kabla	FluidLoc
Dopuszczenie do stosowania w strefach zagrożonych wybuchem	CSA, ATEX, IECEx
Temperatura pracy	-55°C do +177°C (końcówka sondy)

Wytyczne dotyczące instalacji

Upewnij się, że sonda jest zamontowana przy użyciu odpowiedniego uchwytu montażowego M10 x 1. Zachowaj minimalne wymagane odległości od innych sond i uziemionych powierzchni, aby uniknąć przesłuchów lub zakłóceń pomiaru. Upewnij się, że czujnik Proximitor jest zainstalowany w obudowie o stopniu ochrony IP54 przeznaczonej do zastosowań w strefach zagrożonych wybuchem. W razie potrzeby użyj standardowego kabla przedłużającego 3300 XL, upewniając się, że całkowita długość systemu odpowiada konfiguracji 1,0 m.

Zgodność i certyfikaty

CSA (Kanadyjskie Stowarzyszenie Normalizacyjne)
ATEX (Atmosfery Wybuchowe)
IECEx (Międzynarodowa Komisja Elektrotechniczna ds. Materiałów Wybuchowych)

FAQ

Co oznacza oznaczenie FluidLoc w tej sondzie?

Opcja kabla FluidLoc (opcja 12) ma specjalny płaszcz zapobiegający migracji płynów procesowych i olejów wzdłuż wnętrza kabla, zapewniając jego integralność w środowiskach, w których istnieje ryzyko kontaktu z płynami.

Czy mogę używać tej sondy o długości 1,0 m z kablem przedłużającym o długości 5,0 m?

System 3300 XL musi być skalibrowany dla określonej całkowitej długości systemu (zwykle 5,0 m lub 9,0 m). Upewnij się, że czujnik Proximitor jest dopasowany do całkowitej długości systemu wynoszącej 1,0 m (sonda) + kabel przedłużający, aby zachować dokładność systemu.

Co oznacza kod 00 dotyczący długości bez gwintu?

Kod 00 oznacza, że korpus sondy ma długość bez gwintu wynoszącą 0,0 cala, co oznacza, że gwint biegnie wzdłuż całej użytkowej długości obudowy sondy.
