Sonda zbliżeniowa Bently Nevada 330103-00-21-10-11-CN 3300 XL 8 mm

Opis

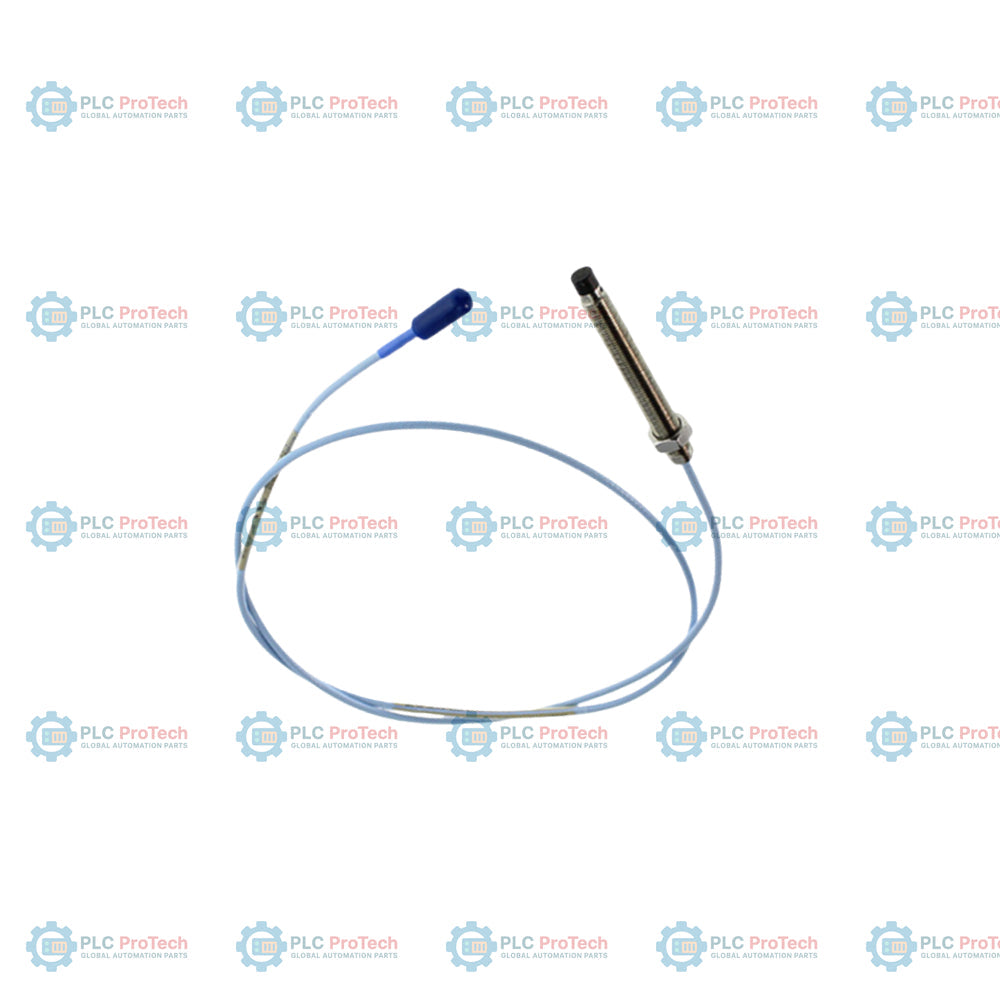

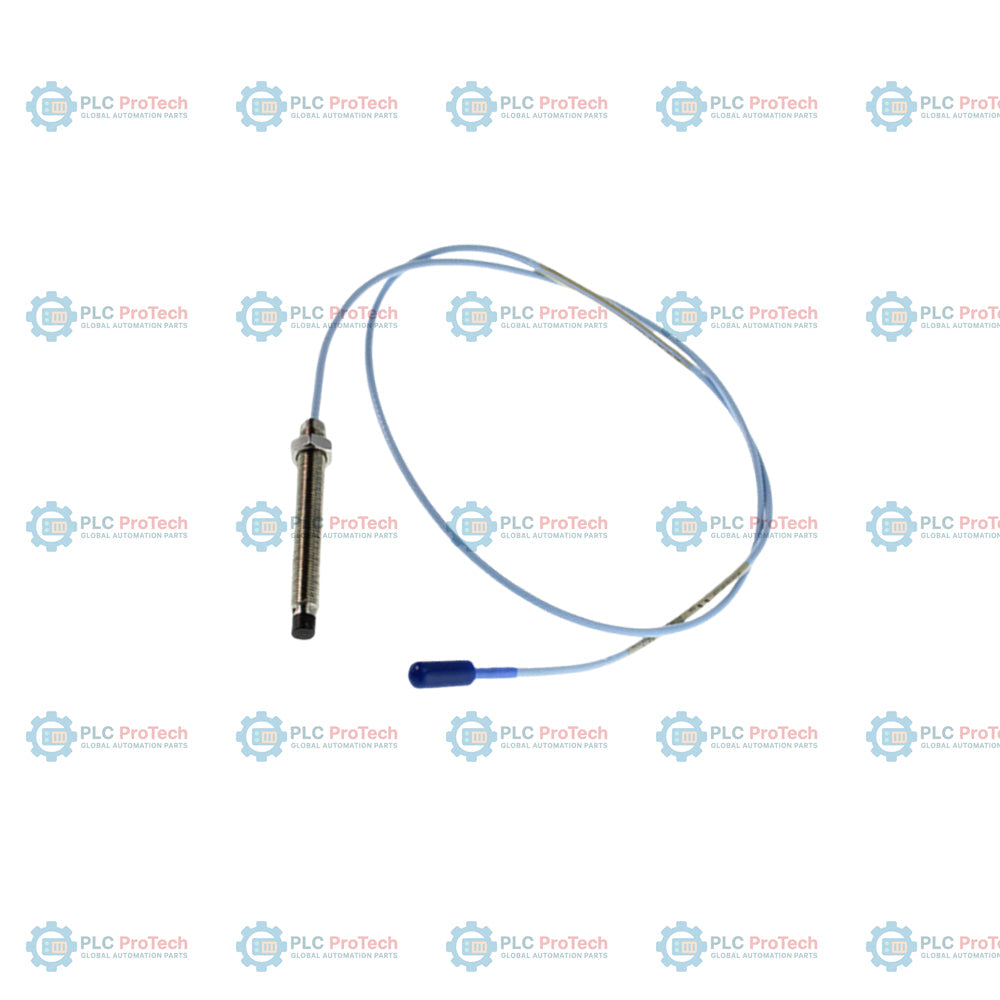

330103-00-21-10-11-CN to konfiguracja sondy zbliżeniowej 3300 XL 8 mm z gwintem M10 x 1 (bez pancerza), niegwintowaną długością 0,0 cala (0 mm) (opcja 00), długością korpusu 2,1 cala (53,3 mm) (opcja 21), całkowitą długością 1,0 m (opcja 10) oraz miniaturowym złączem koncentrycznym ClickLoc z osłoną złącza i przewodem FluidLoc (opcja 11). Ta sonda zbliżeniowa 3300 XL 8 mm jest przeznaczona do precyzyjnego, bezkontaktowego pomiaru przemieszczenia metodą prądów wirowych i stanowi kluczowy element łańcuchów monitorowania i ochrony maszyn.

Ten konkretny wariant zawiera przyrostek -CN, który oznacza zgodność z wymaganiami dotyczącymi dopuszczeń do stosowania w strefach zagrożonych wybuchem w Chinach, w tym certyfikatami NEPSI i CCC. Zastosowanie przewodu FluidLoc (opcja 11) zapewnia zwiększoną ochronę przed wnikaniem cieczy, dzięki czemu sonda nadaje się do środowisk, w których występuje kontakt z olejem lub innymi mediami. Jako część systemu 3300 XL sonda jest kompatybilna z czujnikami Proximitor 3300 XL 8 mm i przewodami przedłużającymi, zapewniając skalibrowany zakres liniowy do pomiaru drgań wału i położenia osiowego maszyn wirujących.

Cechy

• Model bazowy 330103: sonda 8 mm, gwint M10 x 1, konstrukcja bez pancerza.
• Opcja 00: niegwintowana długość 0,0 cala (0 mm), zapewniająca maksymalne pokrycie części korpusu z gwintem.
• Opcja 21: długość korpusu 2,1 cala (53,3 mm).
• Opcja 10: całkowita długość systemu 1,0 m (3,3 stopy).
• Opcja 11: miniaturowe złącze ClickLoc z osłoną złącza i przewodem FluidLoc zapewniającym lepsze uszczelnienie środowiskowe.
• Przyrostek -CN: pakiet dopuszczeń do stosowania w strefach zagrożonych wybuchem w Chinach (NEPSI/CCC).
• Kompatybilność systemowa: przeznaczona do integracji z czujnikami Proximitor 3300 XL i przewodami przedłużającymi w celu zachowania określonego zakresu liniowego i dokładności.

Zastosowania

• Monitorowanie drgań wałów turbin i sprężarek.
• Pomiar osiowego położenia wirnika.
• Ochrona krytycznych maszyn wirujących w środowiskach przemysłowych.
• Instalacje wymagające certyfikatów dla stref zagrożonych wybuchem obowiązujących w Chinach (NEPSI/CCC).

Informacje dotyczące zamawiania

Specyfikacja techniczna

Wytyczne dotyczące instalacji

Należy upewnić się, że czujnik Proximitor jest zainstalowany w środowisku o stopniu ochrony co najmniej IP54. W przypadku instalacji w strefach zagrożonych wybuchem należy przestrzegać szczegółowych rysunków instalacyjnych firmy Bently Nevada (np. 141092 lub 140979) odpowiednich dla danej klasyfikacji obszaru. Sonda musi zostać prawidłowo ustawiona zgodnie z instrukcją systemu (141078), aby zapewnić liniowy sygnał wyjściowy. W przypadku korzystania z przewodu FluidLoc należy zadbać o jego prawidłowe poprowadzenie, aby zapobiec nadmiernemu zginaniu lub naprężeniom osłony złącza.

Zgodność i certyfikaty

• Strefy zagrożone wybuchem w Chinach: NEPSI + CCC (zgodnie z przyrostkiem -CN)
• Ogólne: Zgodność z wymaganiami FCC i mającymi zastosowanie normami IEC dotyczącymi systemów przetworników zbliżeniowych.
