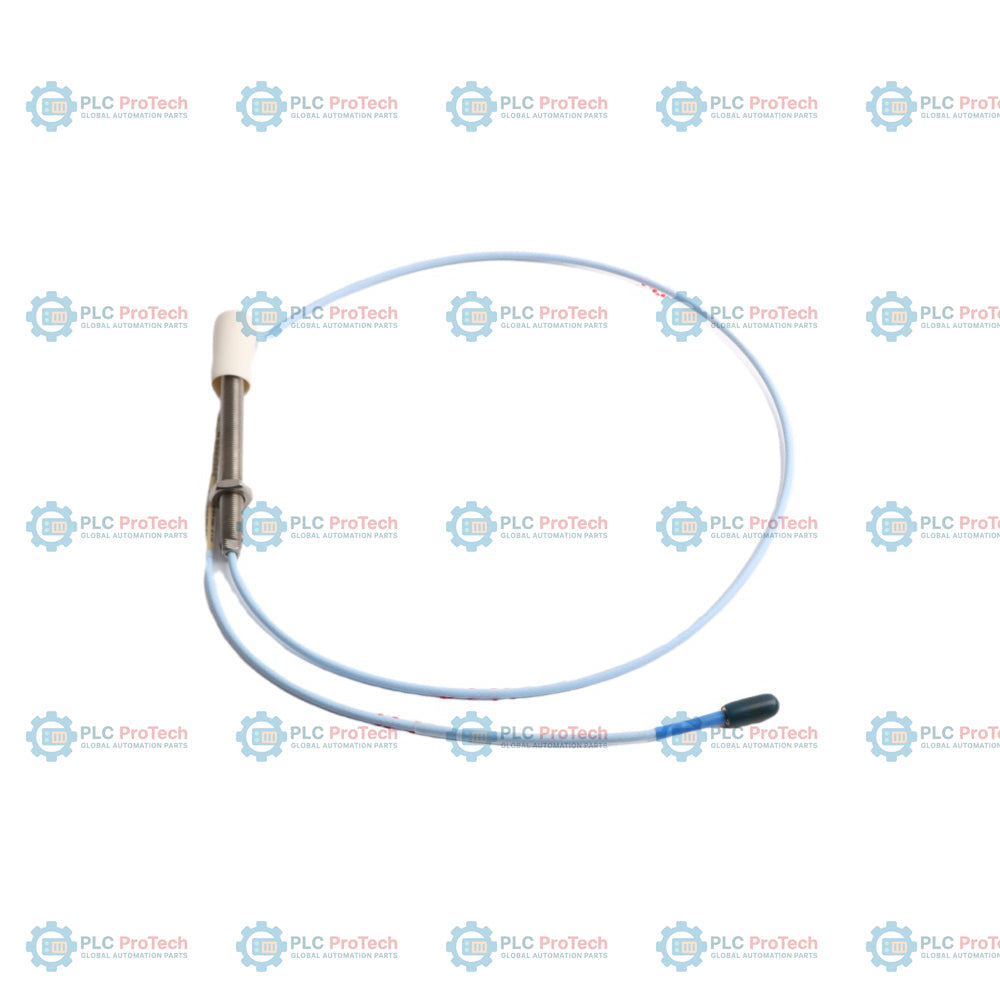

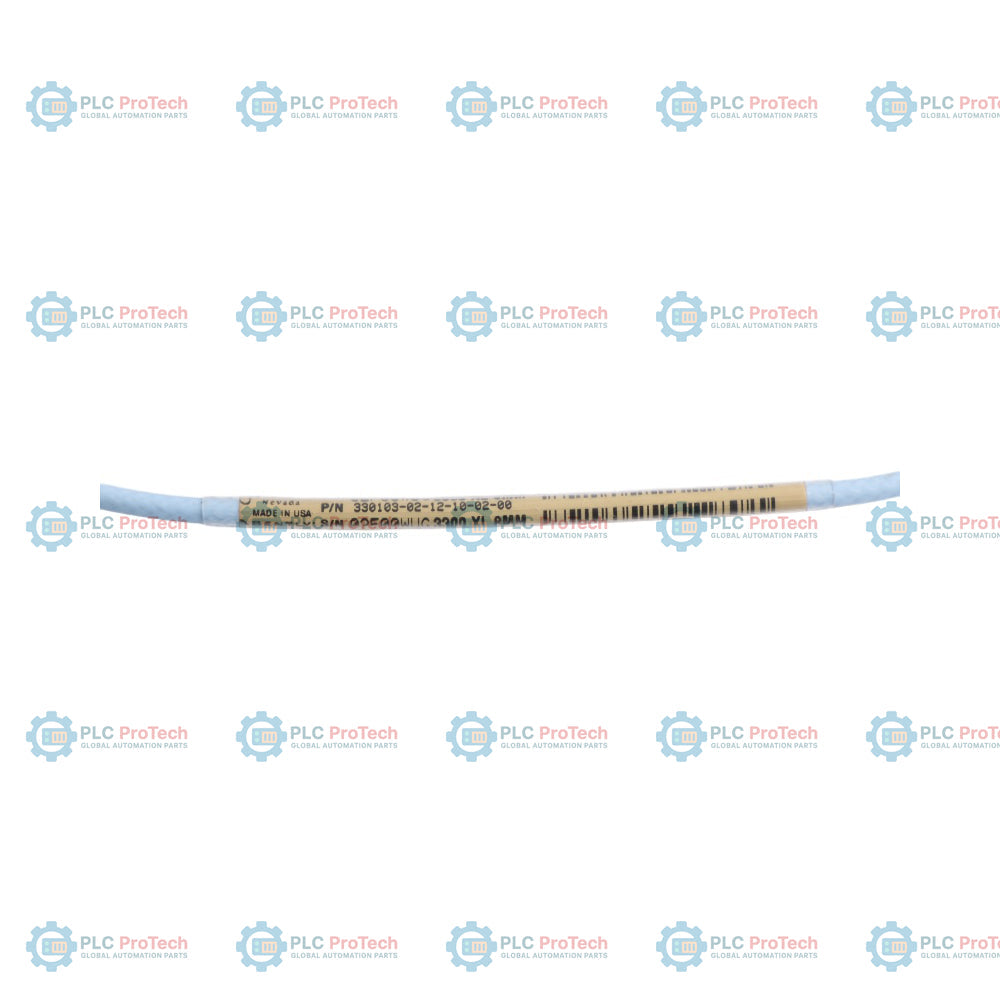

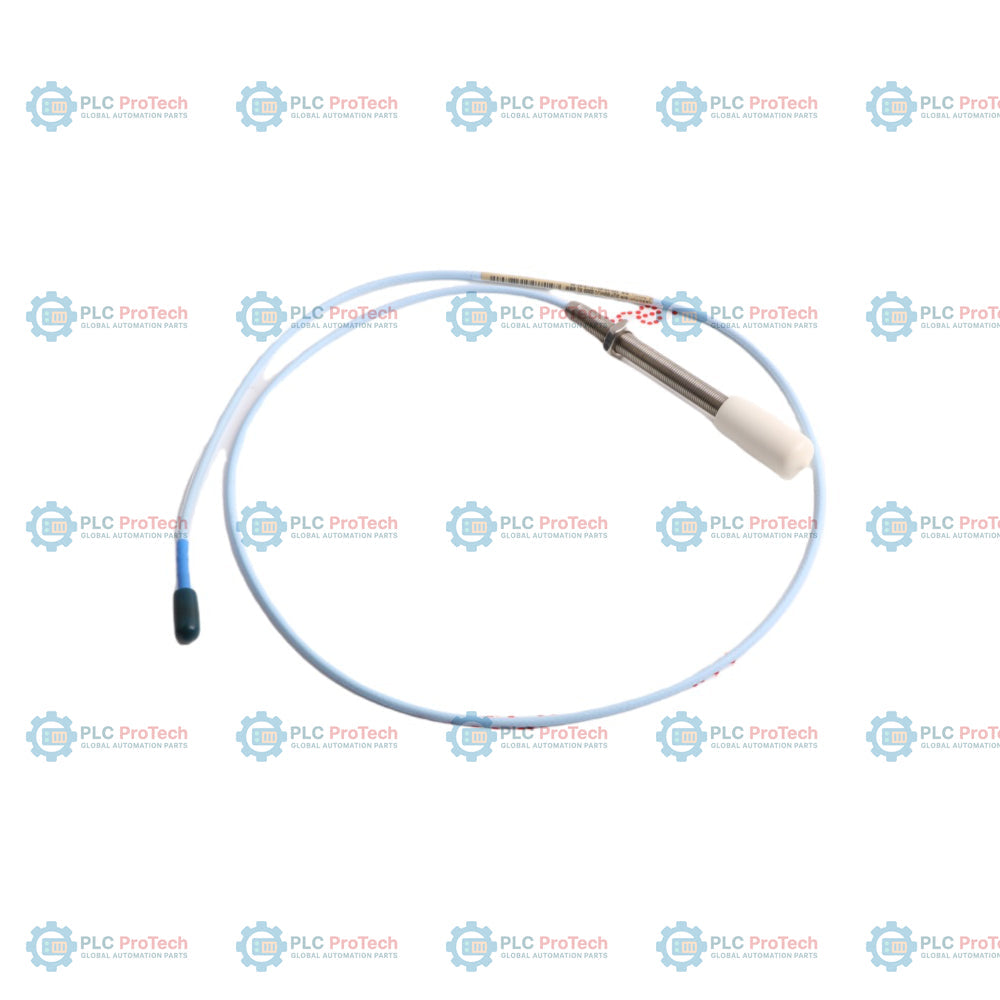

Bently Nevada 330103-02-12-10-02-00 3300 XL sonda zbliżeniowa 8 mm

SKU 330103-02-12-10-02-00

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330103-02-12-10-02-00
Country of origin:Stany Zjednoczone
Product Type: Sonda zbliżeniowa 3300 XL 8 mm
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 140g
Dimensions: 45 mm x 95 mm x 95 mm (W x S x G)
Shipping port: Xiamen
Warranty: 12 months

Opis

The 330103-02-12-10-02-00 Jest to konfiguracja sondy zbliżeniowej 3300 XL 8 mm z gwintem M10 x 1 i nieopancerzoną konstrukcją. Sonda ta jest kluczowym elementem systemu przetwornika 3300 XL 8 mm, wykorzystującego technologię prądów wirowych bez kontaktu do precyzyjnego pomiaru drgań promieniowych wału, położenia osiowego i prędkości obrotowej wirnika w krytycznych maszynach wirujących.

Ta konkretna jednostka ma długość bez gwintu 20 mm (opcja 02) i całkowitą długość obudowy 120 mm (opcja 12). Sonda jest fabrycznie skonfigurowana z całkowitą długością systemu wynoszącą 1,0 metra (opcja 10) oraz miniaturowym koncentrycznym złączem ClickLoc na standardowym kablu (opcja 02). Ta konfiguracja jest przeznaczona do zastosowań ogólnych, w których dopuszczenia do stosowania w strefach zagrożonych wybuchem nie są wymagane (opcja 00).

Cechy

Specyfikacja gwintu M10 x 1 zapewnia solidne mocowanie w obudowach maszyn
Seria sond 3300 XL 8 mm zapewnia wsteczną kompatybilność z systemami monitorowania typu 3300
Miniaturowe koncentryczne złącze ClickLoc zapewnia niezawodne połączenie odporne na drgania z kablem przedłużającym
Nieopancerzona konstrukcja odpowiednia do standardowych instalacji, w których ochrona przed ścieraniem nie jest wymagana
Standardowy zespół kablowy zapewnia wysoką wydajność przy wysokich częstotliwościach i integralność sygnału

Zastosowania

Monitorowanie drgań promieniowych i położenia osiowego turbin, sprężarek i pomp
Pomiary prędkości obrotowej wirnika i fazy odniesienia
Ochrona maszyn krytycznych w elektrowniach oraz zakładach petrochemicznych, naftowych i gazowych
Kompatybilne z czujnikami zbliżeniowymi 3300 XL Proximitor i kablami przedłużającymi w standardowych pętlach ochrony maszyn

Informacje dotyczące zamawiania

Opcja	Kod na tej jednostce SKU	Opis
Numer katalogowy	330103-02-12-10-02-00	Sonda zbliżeniowa 3300 XL 8 mm, gwint M10 x 1
A – Długość bez gwintu	02	20 mm
B – Długość obudowy	12	120 mm
C – Całkowita długość	10	1,0 metra (3,3 stopy)
D – Złącze/kabel	02	Miniaturowy koncentryczny ClickLoc, kabel standardowy
E – Dopuszczenie agencyjne	00	Niewymagane

Specyfikacja techniczna

Producent	Bently Nevada (Baker Hughes)
Model	330103
Średnica sondy	8 mm
Rozmiar gwintu	M10 x 1
Długość obudowy	120 mm
Długość bez gwintu	20 mm
Całkowita długość	1,0 metra
Typ złącza	Miniaturowy koncentryczny ClickLoc
Typ kabla	Standardowy (nieopancerzony)
Dopuszczenie agencyjne	Brak (niewymagane)
Kompatybilność systemu	Czujnik zbliżeniowy 3300 XL Proximitor, kabel przedłużający

Wytyczne dotyczące instalacji

Upewnij się, że sonda ma prawidłowo ustawioną szczelinę zgodnie ze specyfikacją maszyny. Firma Bently Nevada zaleca użycie uchwytu montowanego na gwincie w celu zapewnienia bezpiecznej instalacji. Podczas montażu sprawdź, czy końcówka sondy nie styka się z obiektem pomiarowym. Dokręć nakrętki montażowe zalecanym momentem, aby zapobiec ich poluzowaniu pod wpływem drgań. Prowadź kabel z dala od linii prądu przemiennego wysokiego napięcia, aby zapobiec zakłóceniom sygnału.

FAQ

Co oznacza kod 02 w SKU w odniesieniu do długości części bez gwintu?

W serii 330103 kod 02 oznacza długość części bez gwintu wynoszącą 20 mm, zapewniając odpowiedni odstęp sondy i głębokość montażu dla gwintu M10.

Czy ta sonda jest kompatybilna z istniejącymi czujnikami zbliżeniowymi 3300 XL?

Tak, ta sonda 3300 XL 8 mm jest w pełni kompatybilna z czujnikami zbliżeniowymi 3300 XL 8 mm oraz standardowymi przedłużaczami tej samej generacji.

Czy ten SKU wymaga certyfikacji do stref zagrożonych wybuchem?

Nie, kod E 00 oznacza, że ta konkretna konfiguracja jest przeznaczona do zastosowań ogólnych i nie obejmuje dopuszczeń do stref zagrożonych wybuchem, takich jak CSA lub ATEX.

Jaka jest specyfikacja gwintu sondy 330103?

Sonda 330103 jest produkowana z gwintem metrycznym M10 x 1.
