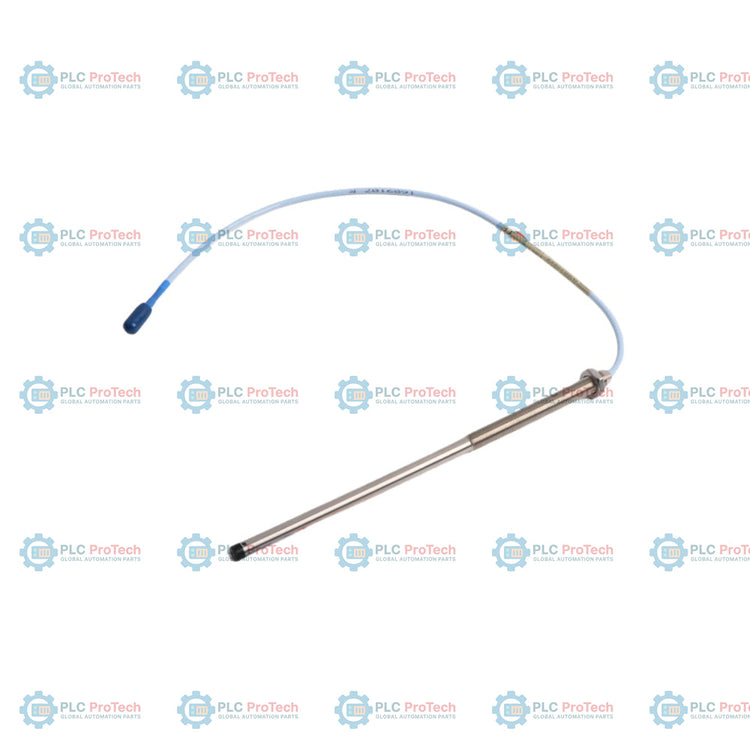

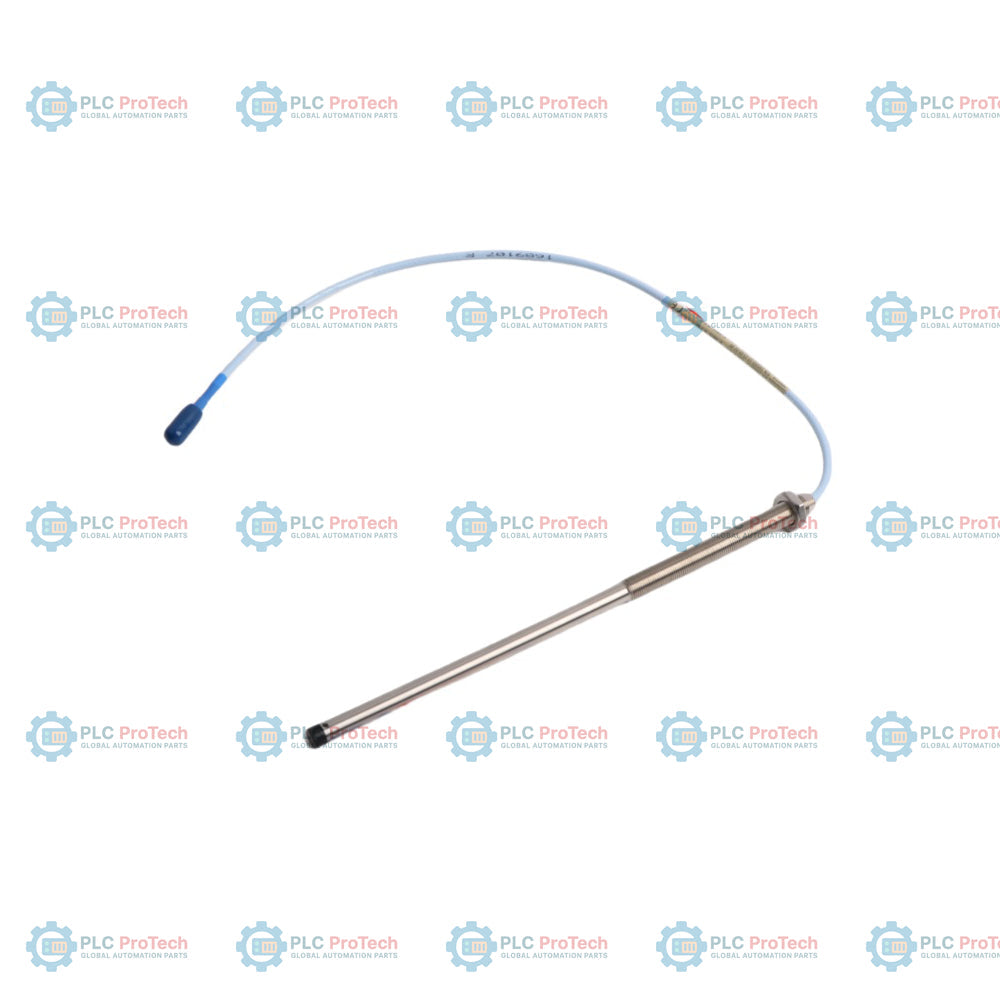

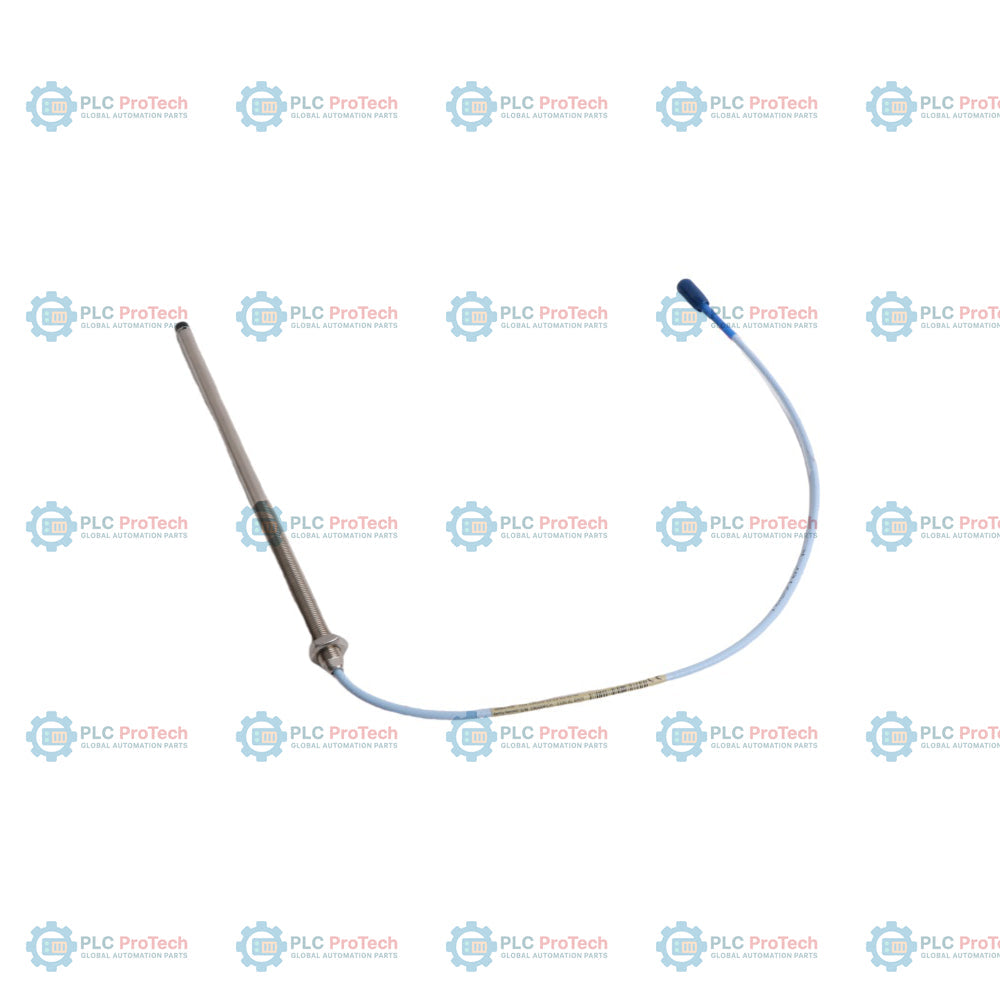

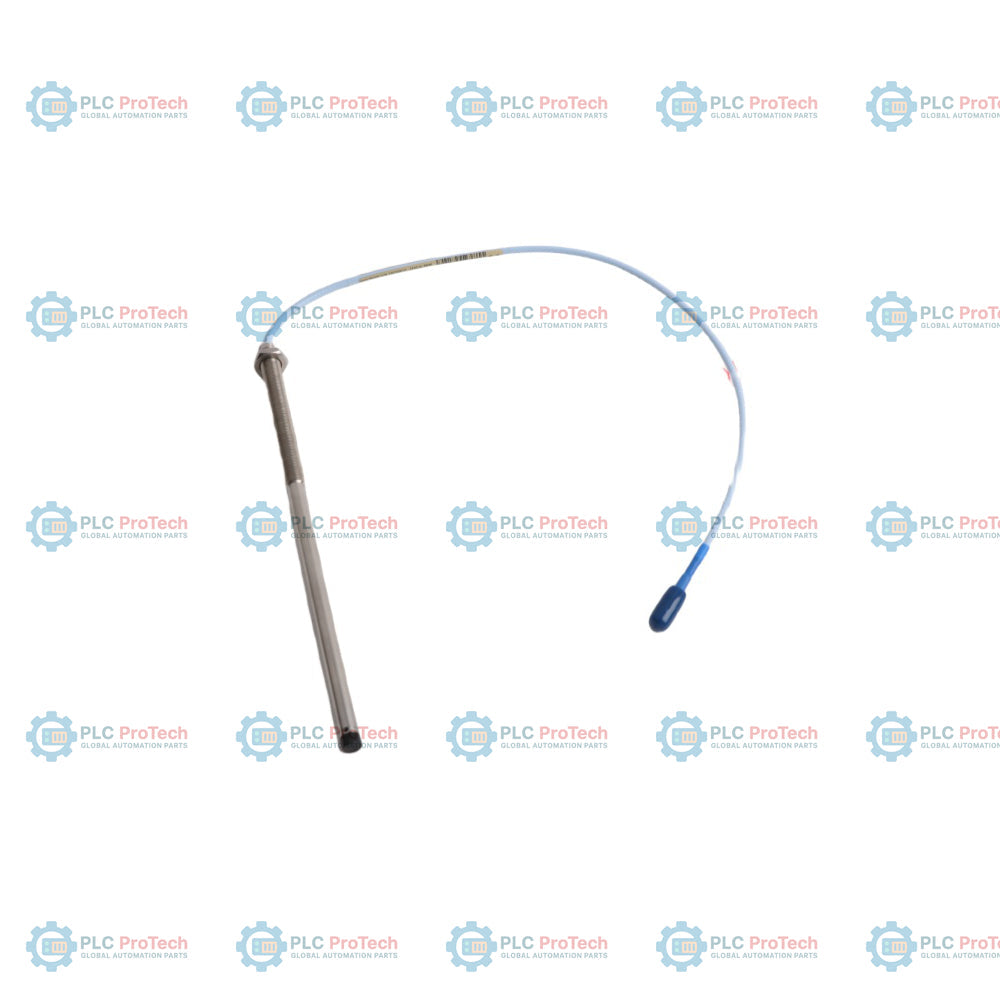

Bently Nevada 330103-13-23-05-02-00 Sonda zbliżeniowa 3300 XL 8 mm

Opis

330103-13-23-05-02-00 to sonda zbliżeniowa 3300 XL 8 mm z gwintem M10 x 1 i konstrukcją bez pancerza, skonfigurowana z długością bez gwintu 130 mm (opcja 13) oraz długością obudowy 230 mm (opcja 23). Sonda jest zoptymalizowana pod kątem całkowitej długości systemu 0,5 m (opcja 05) i wykorzystuje standardowe miniaturowe złącze ClickLoc (opcja 02), zapewniające bezpieczną integrację z systemami monitorowania 3300 XL. Urządzenie umożliwia bezkontaktowy pomiar przemieszczenia w krytycznych maszynach wirujących, w tym monitorowanie drgań wałów i położenia osiowego turbin, sprężarek oraz pomp.

Jako podstawowy element systemu przetwornika 3300 XL 8 mm sonda ta jest przeznaczona wyłącznie do współpracy z czujnikiem Proximitor 3300 XL i kablem przedłużającym. System zapewnia dokładny sygnał napięciowy proporcjonalny do odległości między końcówką sondy a obserwowanym obiektem przewodzącym, zachowując stałą wydajność w określonym zakresie temperatur. Ta konkretna konfiguracja, pozbawiona aprobat jednostek certyfikujących (opcja 00), jest przeznaczona do standardowych zastosowań przemysłowych, w których certyfikaty do stosowania w strefach zagrożonych nie są wymagane.

Cechy

• Konfiguracja z gwintem M10 x 1 (seria 330103).
• Długość bez gwintu 130 mm (opcja 13).
• Długość obudowy 230 mm (opcja 23).
• Całkowita długość systemu 0,5 m (opcja 05).
• Miniaturowe koncentryczne złącze ClickLoc, standardowy kabel (opcja 02).
• Konstrukcja sondy bez pancerza.
• Kompatybilna z czujnikiem Proximitor 3300 XL i przedłużaczami 3300 XL.
• Sygnał wyjściowy proporcjonalny do przemieszczenia wału do monitorowania drgań i położenia.

Zastosowania

• Monitorowanie drgań wałów turbin i sprężarek.
• Pomiar położenia osiowego wirnika (wzdłużnego).
• Ogólnego przeznaczenia, do ochrony przemysłowych maszyn wirujących.
• Pomiar wysokiej precyzji szczeliny w zespołach łożysk ślizgowych.

Informacje dotyczące zamawiania

Specyfikacje techniczne

Wytyczne dotyczące instalacji

Upewnij się, że sonda jest prawidłowo odsunięta, zgodnie z instrukcją systemu 3300 XL, aby zachować zakres liniowy. Podczas instalacji sprawdź, czy wkręcenie gwintu nie przekracza 15 mm w przypadku gwintów M10 x 1, aby uniknąć zatarcia. Stosuj prawidłowe zasady prowadzenia przewodów, utrzymując kabel koncentryczny z dala od linii wysokiego napięcia, aby zapobiec zakłóceniom elektrycznym. Upewnij się, że złącza ClickLoc są dokręcone ręcznie; nadmierne dokręcanie narzędziami jest niepotrzebne i może uszkodzić powierzchnię styku złącza.

Zgodność i certyfikaty

Ta konfiguracja (opcja 00) nie posiada certyfikatów do stosowania w strefach zagrożonych. W przypadku zastosowań wymagających aprobat CSA, ATEX lub IECEx należy podczas zakupu wybrać odpowiednią opcję aprobaty jednostki certyfikującej.
